高速水翼客运船舶结构设计方案

　　该水翼客运船舶的设计核心围绕近岸高速客运场景展开，适配内河干线、岛际短途通勤、滨水旅游专线等运营场景，可在波高不超过1.2米的开阔水域稳定航行，相比常规排水型客船，能在同等主机功率下将巡航航速提升40%以上，大幅压缩短途航线的通勤时长。从功能定位来看，该船主要承担30-50人规模的短途旅客运输任务，上层客舱采用全封闭通透式设计，舷窗采用大尺寸弧形钢化玻璃结构，既保证乘客的观景视野，也通过流线型舱体轮廓降低高速航行时的风阻系数。船体主结构采用铝合金焊接成型，在保证结构强度满足内河船舶建造规范的前提下，将整船空重控制在同尺度常规客船的65%左右，有效降低水翼升力承载负荷。

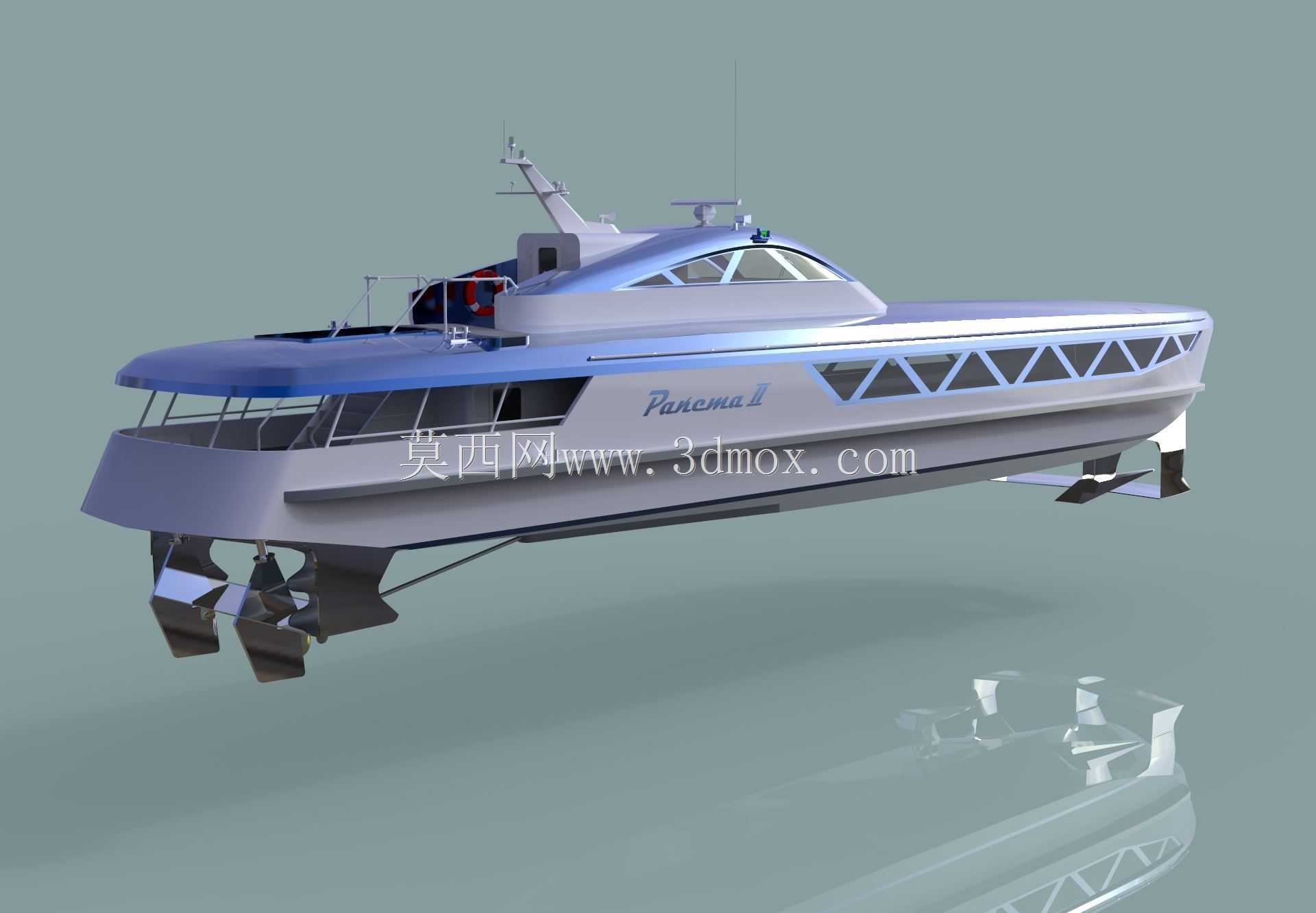

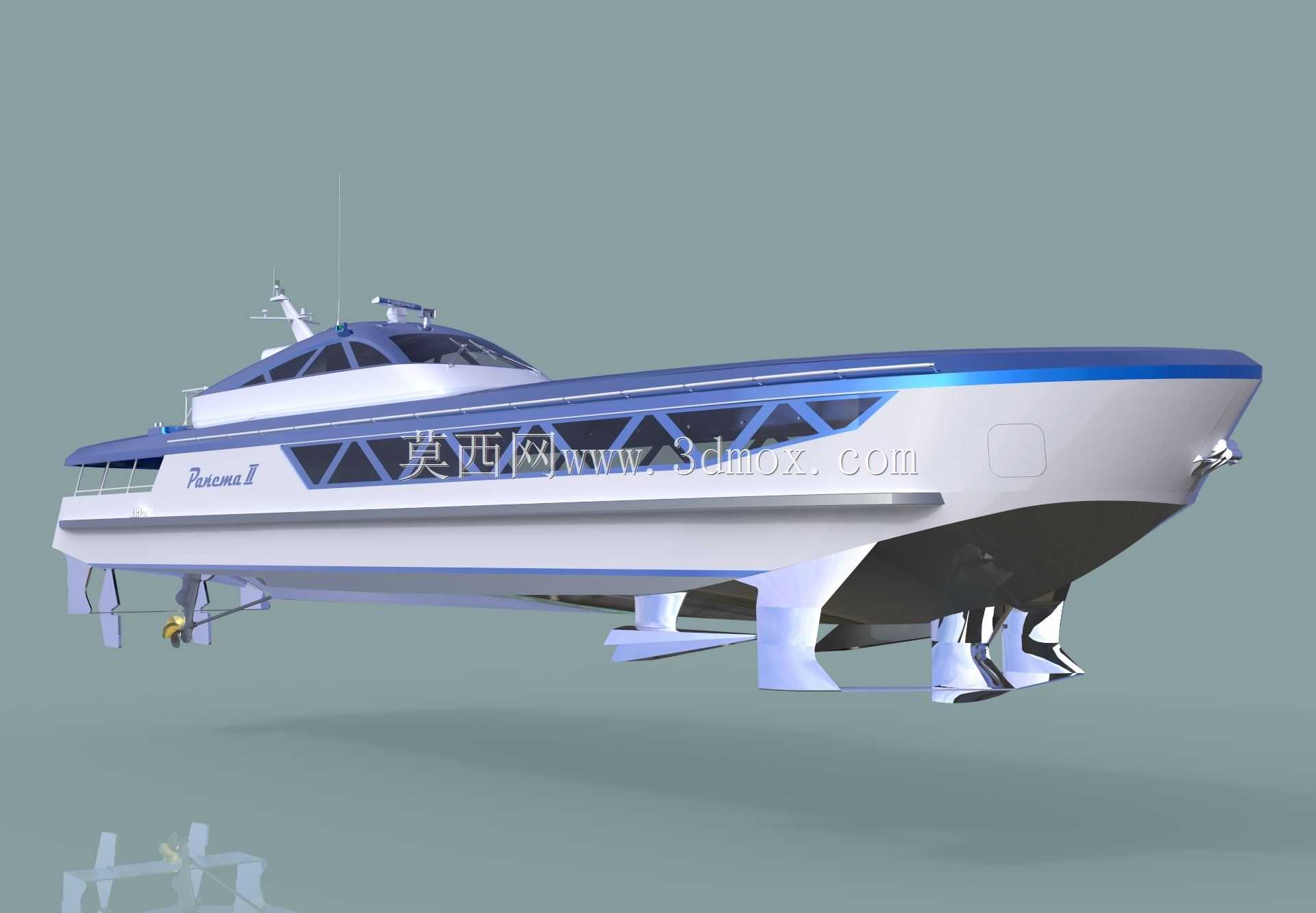

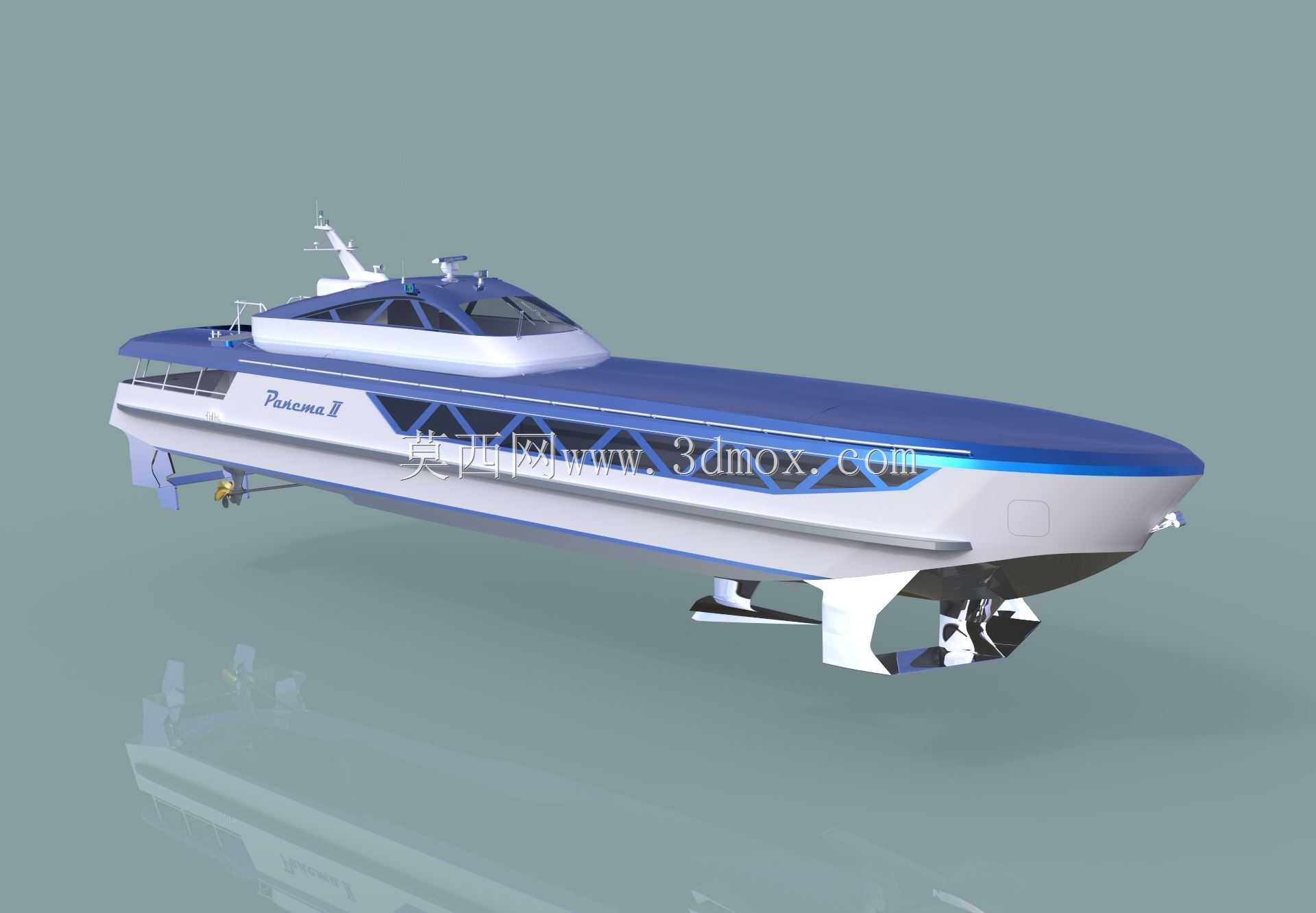

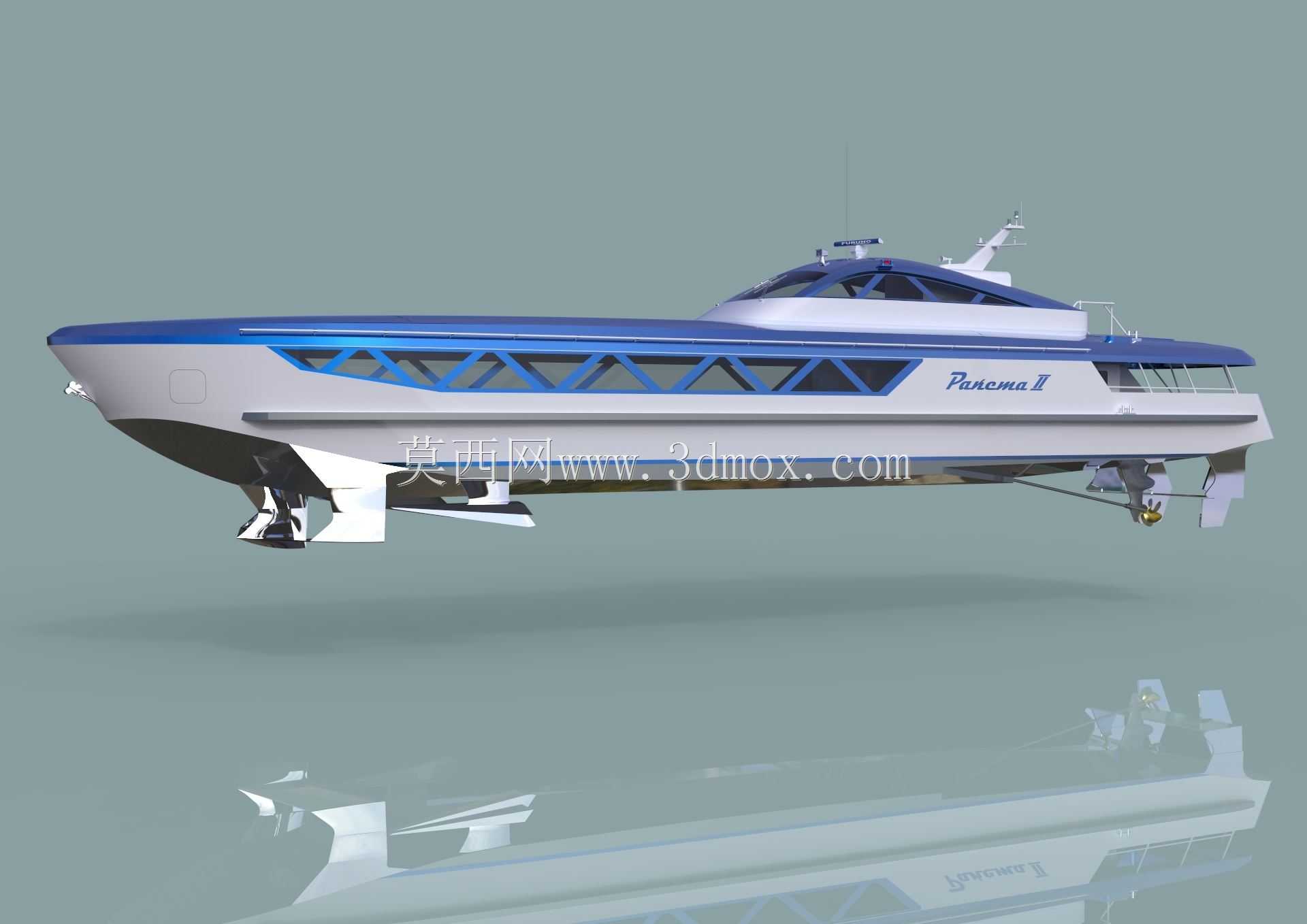

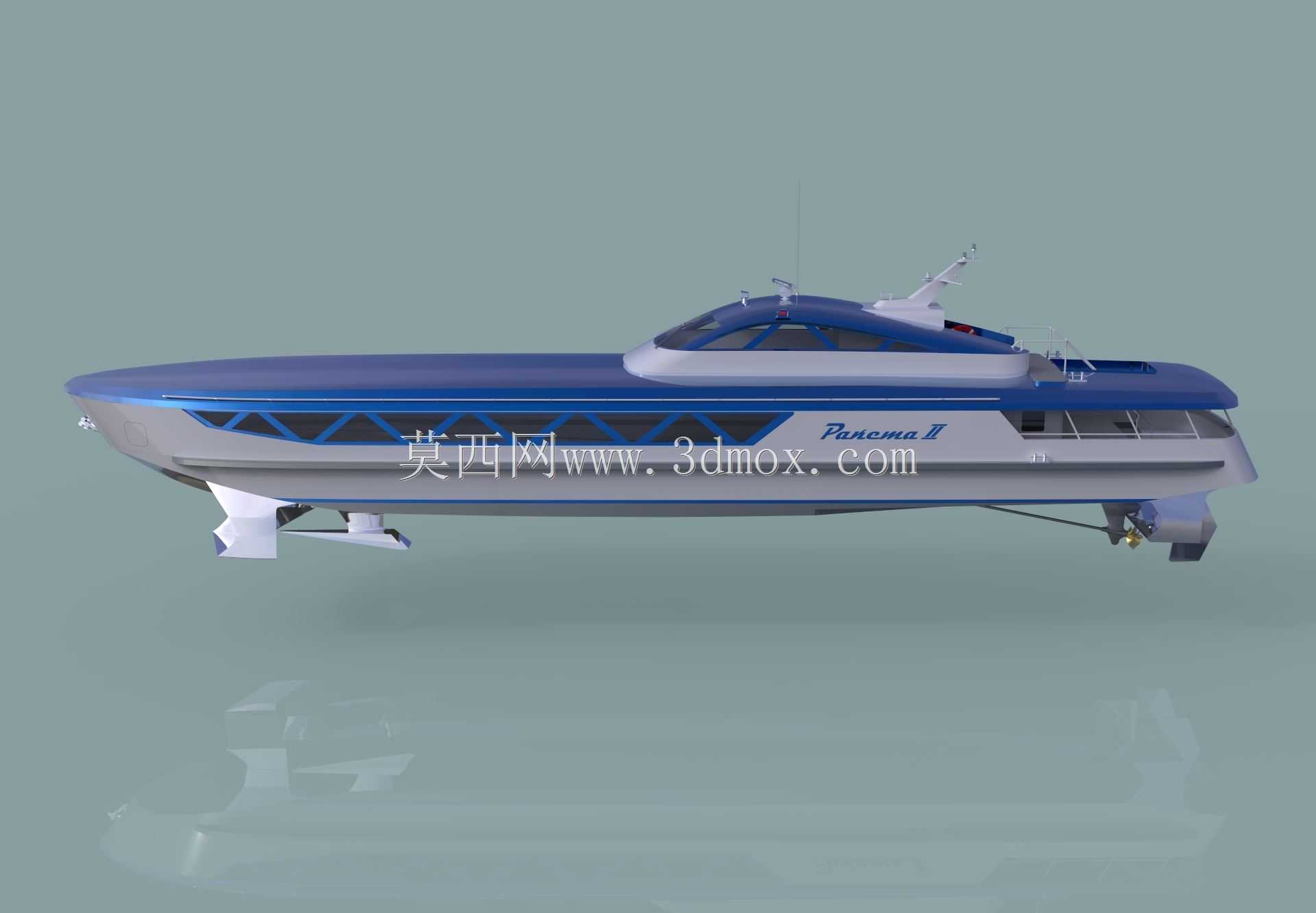

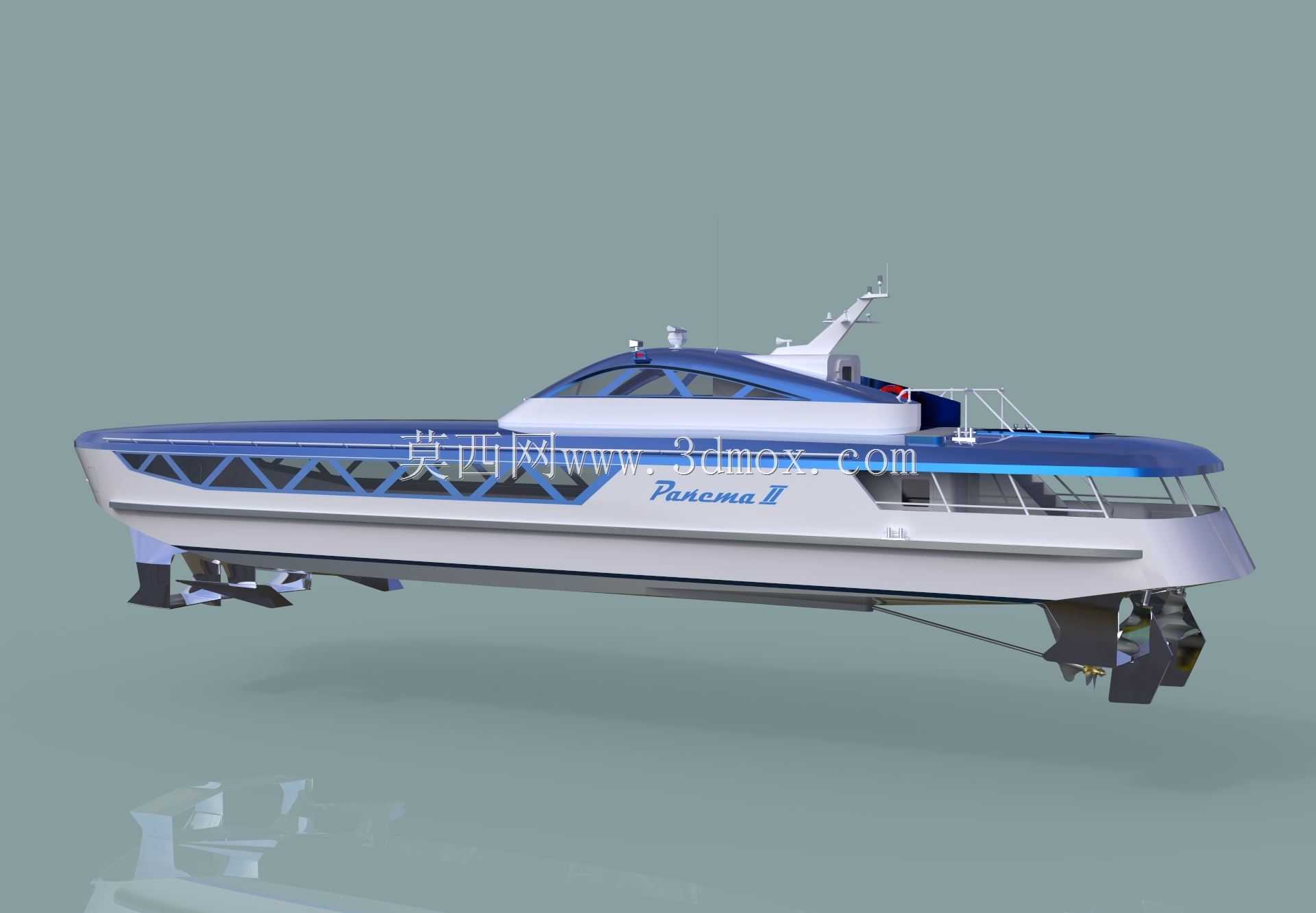

　　水翼系统是该船的核心功能部件，采用前后双水翼布局，前水翼布置在船首底部1/5船长位置，后水翼布置在机舱段下方，水翼剖面采用经过水洞试验验证的超空泡翼型，当航速达到22节以上时，水翼产生的动升力可将船体完全抬离水面，此时船体与水面无接触，仅水翼支柱与水翼本体浸没在水中，航行阻力骤降，同时可大幅削弱波浪对船体的拍击作用，提升高航速下的乘坐舒适性。水翼支柱与船体连接处设置了可收放的铰接结构，在靠泊作业或浅水区航行时，可将水翼向上收折至船底基线以上，避免触碰码头结构或水下障碍物，收放机构采用液压驱动，设置机械锁止装置，保证航行状态下水翼结构的连接刚性，避免高速航行时产生颤振。

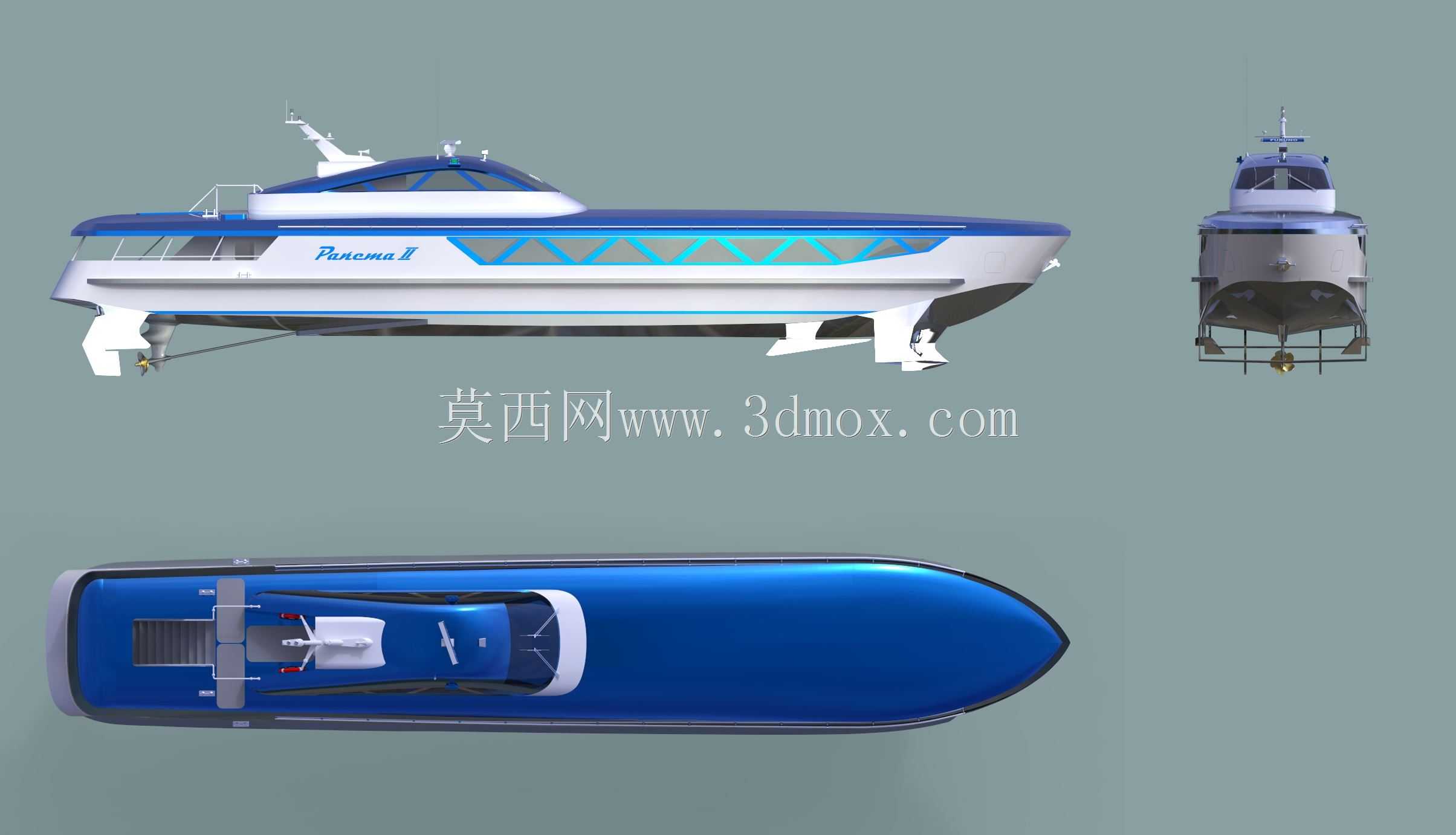

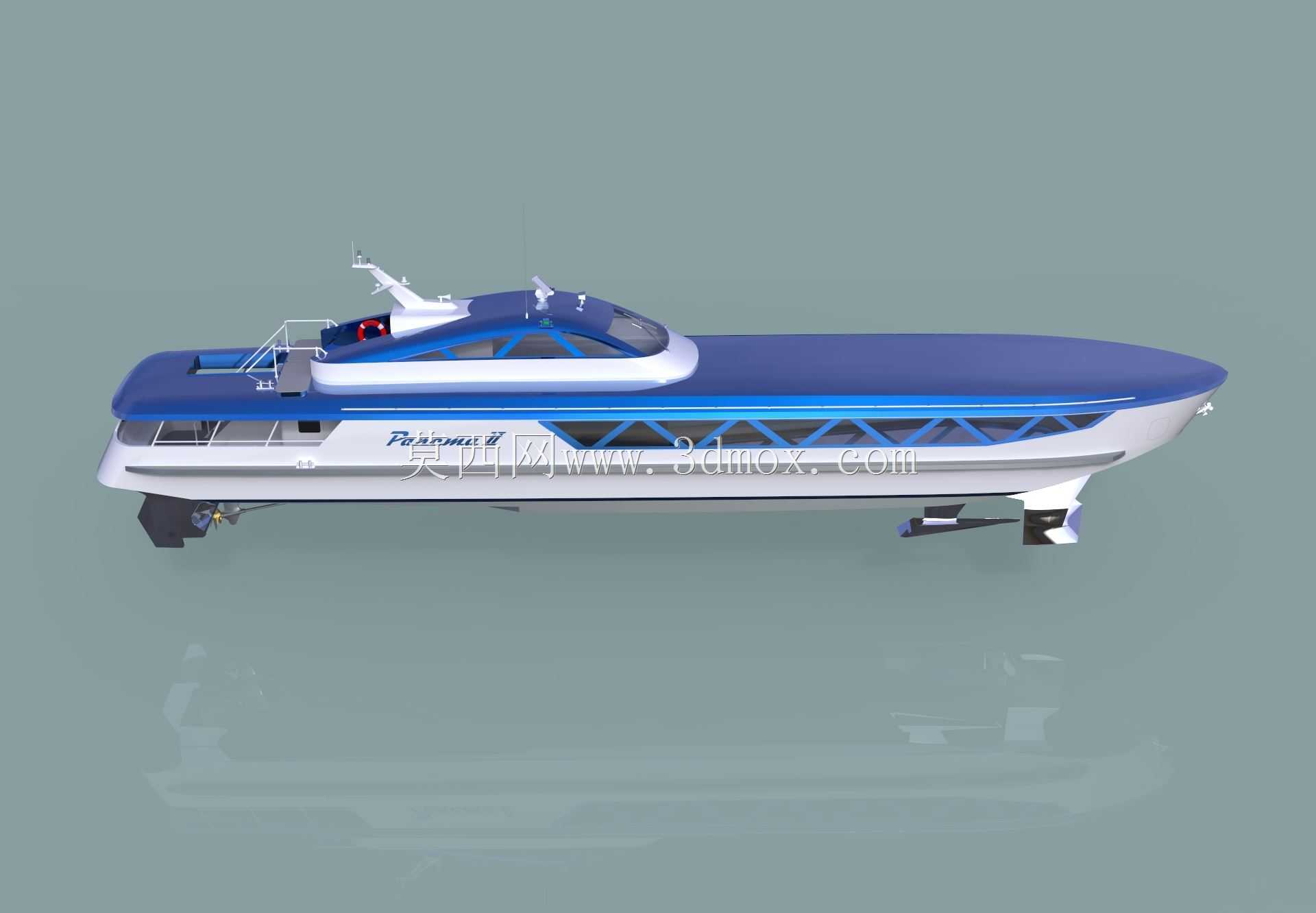

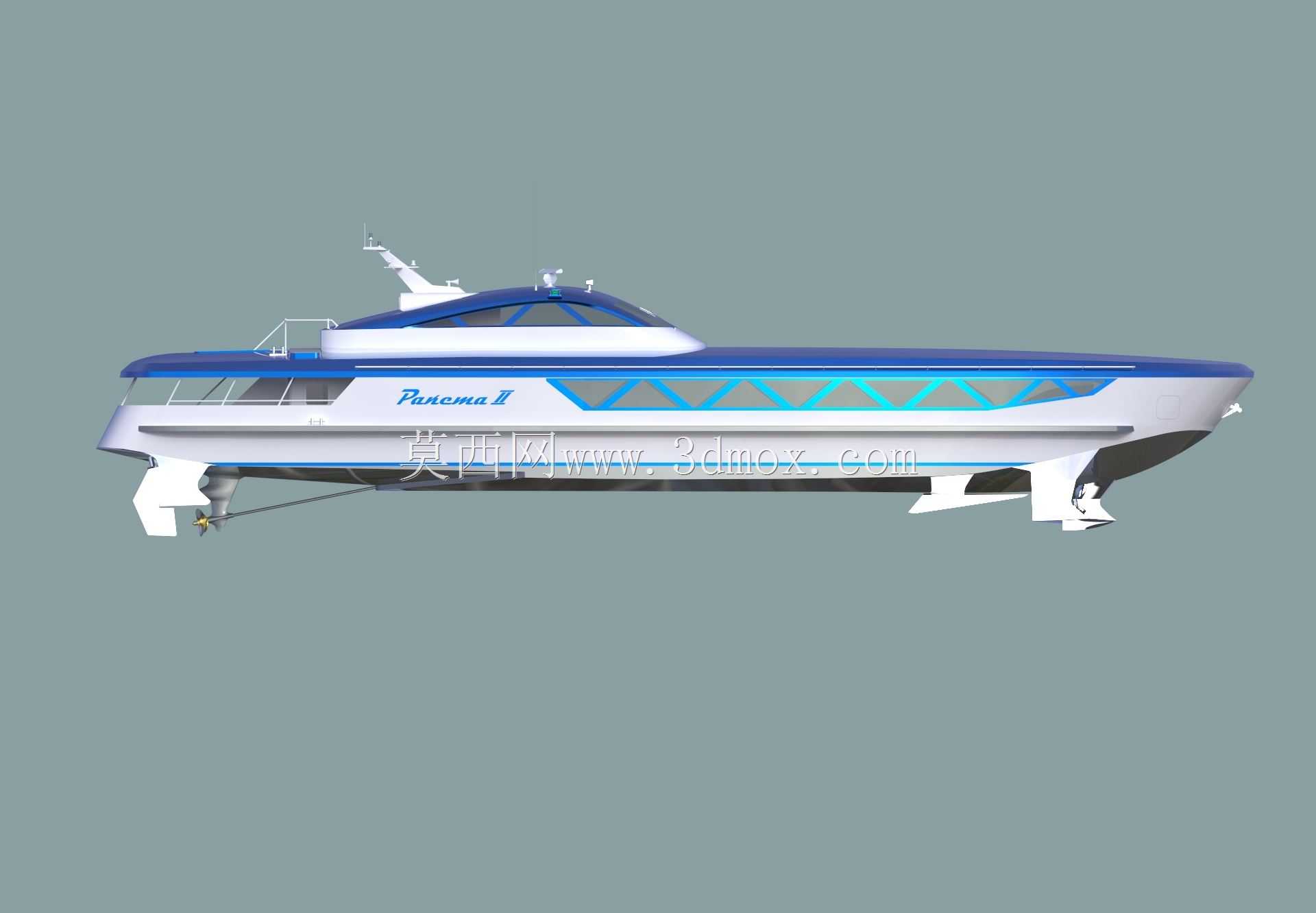

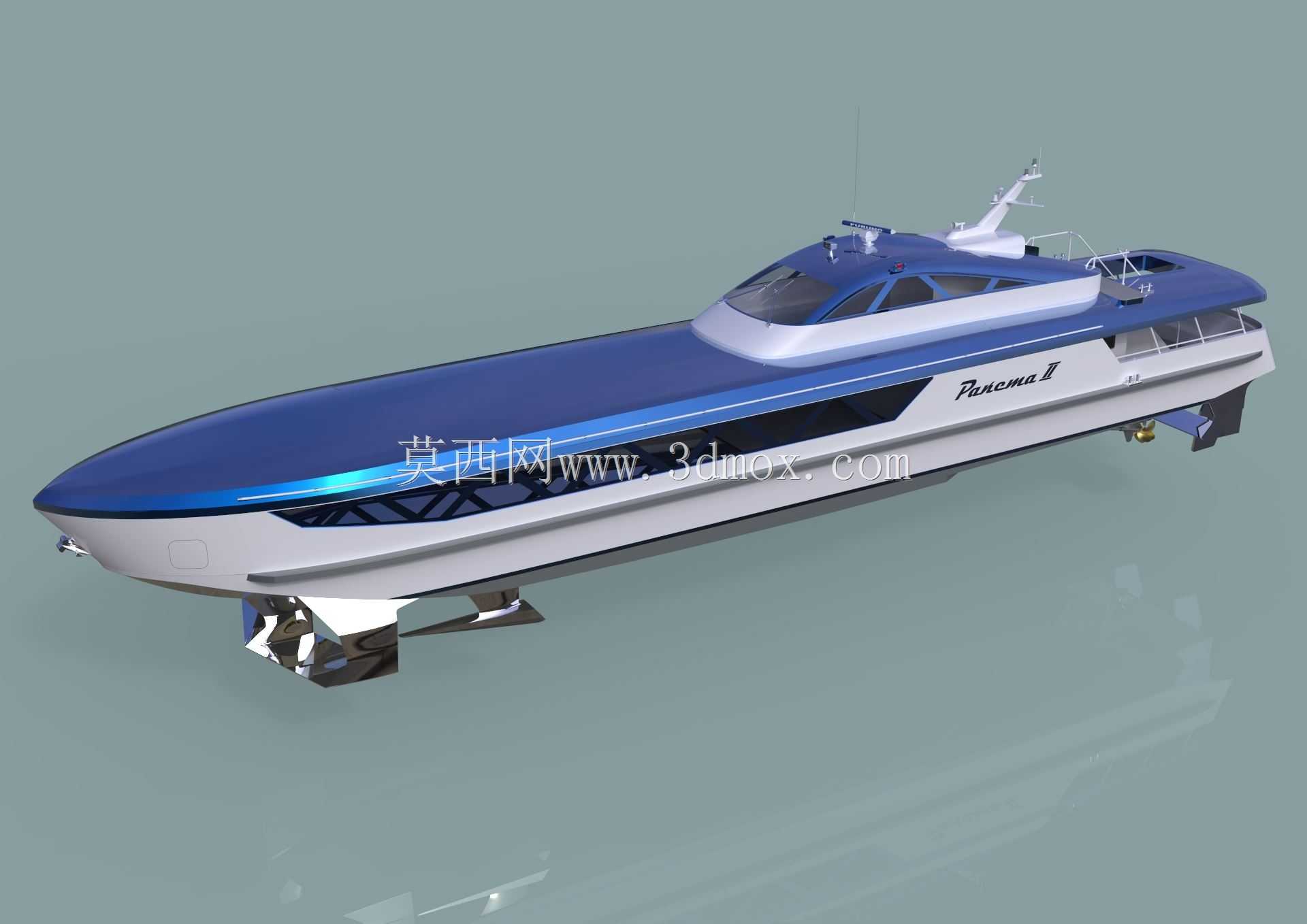

　　外形尺寸设计上，整船总长控制在32米，型宽7.2米，水翼收起时吃水深度1.1米，水翼放下航行时吃水2.4米，该尺寸边界可适配国内多数内河客运码头、岛际交通码头的靠泊条件，不需要对现有码头泊位结构进行改造即可完成停靠作业。上层建筑的轮廓设计充分考虑空气动力学特性，船首驾驶舱段采用大倾角流线型过渡，舱顶轮廓从船首向船尾平滑收窄，顶部集成导航雷达、通信天线、航行信号灯等设备的安装基座，所有外露设备均做嵌入式整合处理，避免突出结构产生额外风阻。客舱内部通道宽度设置为0.9米，满足人员快速通行与应急疏散要求，座椅采用轻量化航空级座椅，沿船体纵向布置，每排座椅间距保持0.85米，保证乘客乘坐空间。

　　动力系统采用两台高速船用柴油机，通过传动轴分别驱动尾部的喷水推进装置，相比常规螺旋桨推进，喷水推进装置在高速航行时的推进效率更高，且在水翼抬升船体的工况下，推进器的进水口始终处于水面以下，不会出现吸气失速问题。机舱布置在船体中部靠后位置，采用双层隔振结构安装主机，降低振动向客舱传递，机舱两侧设置检修通道，可在航行过程中完成常规设备巡检。船体底部设置两道纵向通舱龙骨，既提升船体总纵强度，也作为管缆布置的通道，将燃油管、电缆、液压管路整合在龙骨空腔内，避免管路外露造成的腐蚀与损坏。船舷两侧设置封闭式防撞护舷，采用高弹橡胶材料，靠泊时可缓冲船体与码头的碰撞冲击力，护舷表面做光滑过渡处理，避免高速航行时产生额外的水流阻力。

　　从设计思路的落地来看，该方案在传统水翼船的基础上优化了水翼与船体的连接结构，解决了老式水翼船无法在浅水区航行、靠泊操作难度大的痛点，同时通过整船重量控制与线型优化，进一步降低了航行时的能耗水平。在结构强度校核层面，针对水翼与船体连接的高应力区域，采用加厚板材与加强筋组合结构，通过有限元分析对连接区域的应力分布进行模拟，确保在最大航速、遭遇突发波浪冲击的工况下，结构应力仍在材料许用应力范围内。客舱的窗户采用密封式双层中空玻璃结构，既具备良好的隔音隔热效果，也可避免高速航行时浪花飞溅对窗户的冲击损坏，窗户边框与船体结构采用螺栓连接加密封胶的双重密封形式，满足风雨密要求。船尾设置登乘平台与乘客上下船的通道口，通道口配备液压启闭的防水门，航行时关闭保证舱室密封性，靠泊时打开可快速完成乘客上下船作业。
