带支座框架式齿轮传动组合机构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630650
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构
  • 带支座框架式齿轮传动组合机构

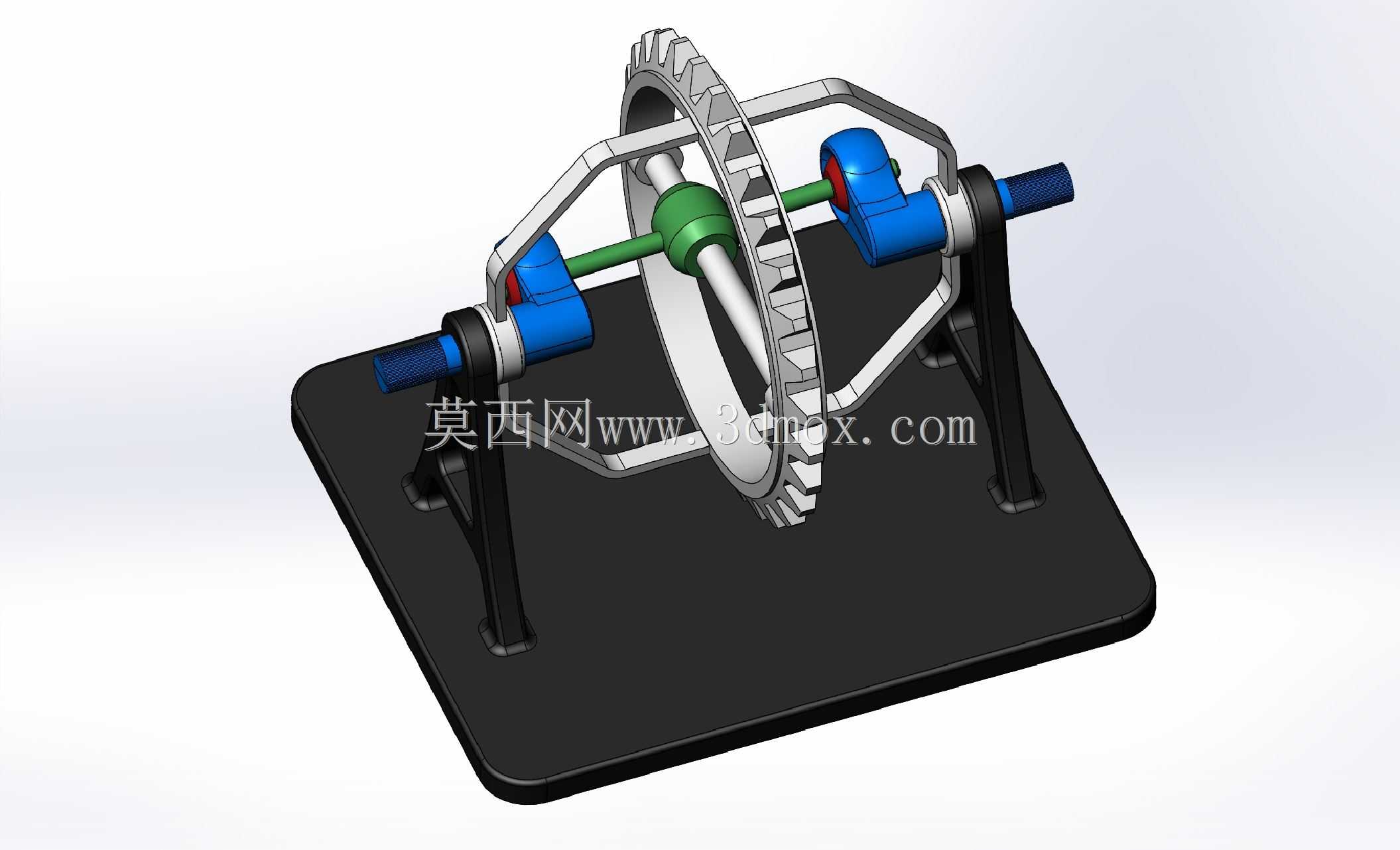

  这套带支座的框架式齿轮传动组合机构,核心采用环形大齿圈作为主传动件,搭配十字交叉布置的轴系组件完成多自由度的运动传递,在小型教学演示台、精密仪器传动模组、玩具动力结构以及小型自动化设备的分度工位中都有适配空间。从实际使用场景来看,这类机构常被用于演示空间齿轮啮合的运动原理,也可作为小型多轴输出动力单元,为需要两个垂直方向同步输出扭矩的工位提供动力传递路径,比如小型工艺品动态展示台的旋转驱动、教学实验台的传动原理演示组件,都能看到这类结构的实际应用。

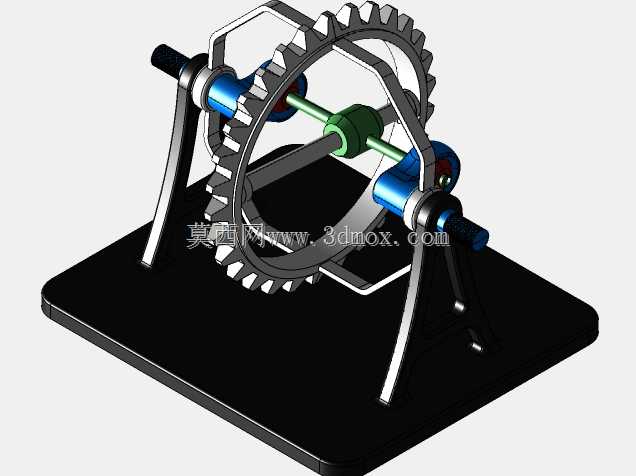

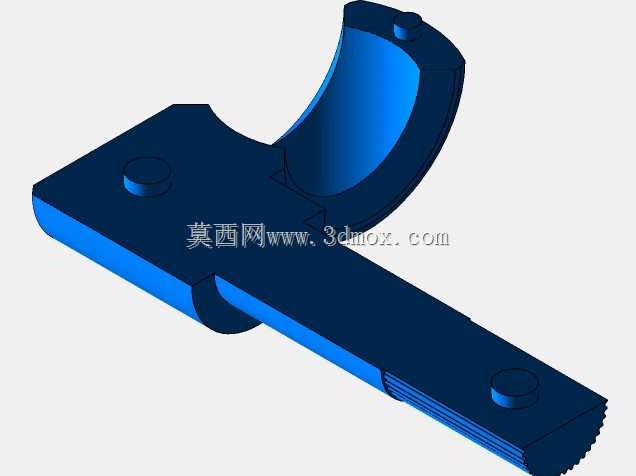

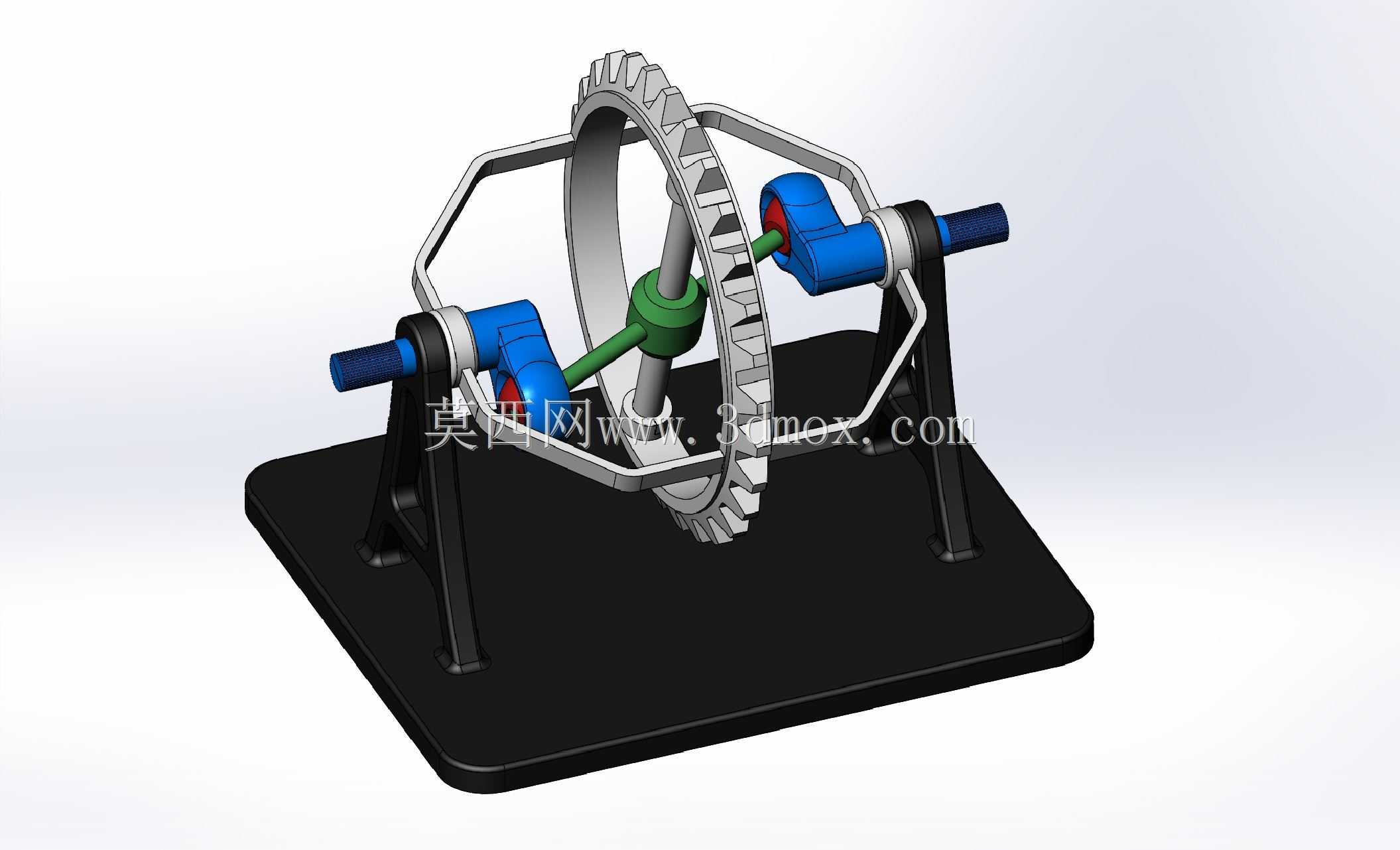

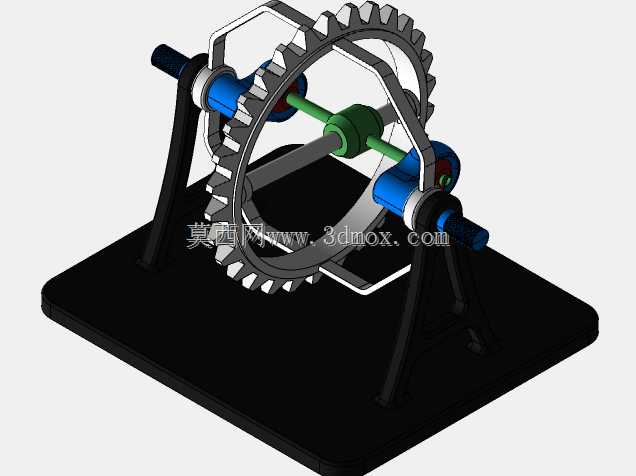

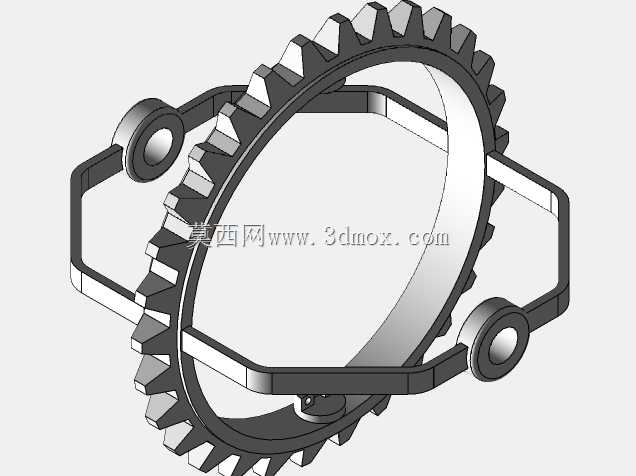

  从功能特性上看,该机构通过六边形外框架承载环形齿圈,齿圈两侧通过轴承座与支座连接,可绕水平轴实现整周旋转,框架内部交叉布置的传动轴通过蓝色轴座固定在框架上,轴上的小齿轮与环形齿圈的内齿/外齿形成啮合副,当其中一根轴输入扭矩时,既能带动环形齿圈绕水平轴转动,也能通过啮合关系带动另一根交叉轴输出不同转速的扭矩,实现单输入双输出的空间传动效果,相比平面齿轮传动,这类结构能在更小的安装空间内完成垂直交错轴的动力传递,不需要额外加装换向锥齿轮,减少了传动链的零件数量,也降低了装配时的啮合间隙调整难度。

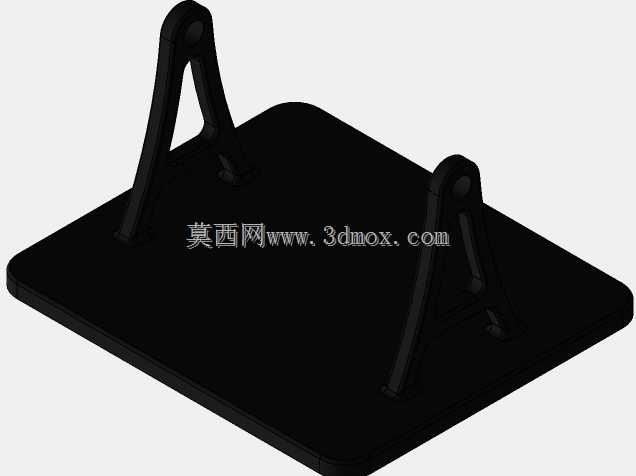

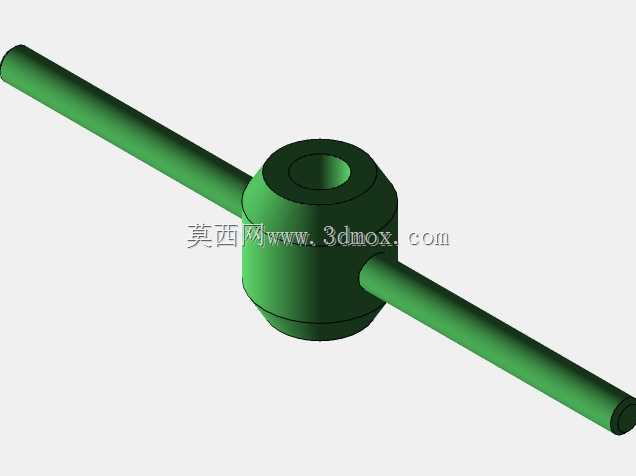

  设计思路上,整个机构优先考虑了装配工艺性与运动稳定性,底部采用整块矩形安装底板作为承载基础,两个立式支座通过螺栓固定在底板上,支座上端的轴承座直接支撑框架两端的短轴,保证框架旋转时的同轴度,避免齿圈转动时出现偏摆。框架采用六边形镂空结构,既减轻了整体结构重量,也为内部轴系的安装、调整预留了操作空间,内部的交叉轴通过绿色轴套实现轴向定位,蓝色的轴座与框架采用螺栓连接,方便后期更换不同模数的齿轮来调整传动比。齿圈的齿形采用标准渐开线设计,啮合重合度高,传动过程中冲击小,即使在低速演示场景下也能保持平稳的运动状态,不会出现卡滞或跳齿的问题。

  从安装边界与尺寸适配来看,底板的四个角预留了安装孔位,可直接通过螺栓固定在实验台或设备机架上,整体安装占用的平面尺寸与小型台虎钳的安装尺寸接近,不需要额外预留过大的操作空间。机构的最高点为环形齿圈的顶部位置,垂直方向的安装高度低于常规台钻的工作台面高度,适配多数桌面级实验设备的安装空间要求。轴系的输入端与输出端都预留了标准轴径的连接段,可直接连联轴器与驱动电机、负载组件对接,不需要额外加工转接轴。装配时需要先将内部轴系与齿轮预装在六边形框架上,调整好齿轮啮合间隙后再将框架整体装入两侧支座的轴承座内,最后固定底板即可完成组装,整个装配流程不需要专用工装,普通钳工工具就能完成全部装配作业,后期维护时只需要拆开一侧支座的轴承端盖就能将框架整体取出,方便更换磨损的齿轮或轴承。

  在实际选型适配时,这类机构可根据负载大小调整齿圈与轴齿轮的模数,小模数版本适合教学演示、工艺品驱动这类低负载场景,大模数版本可适配小型自动化设备的分度、换向工位,相比传统的锥齿轮换向结构,该结构的两个输出轴的轴线交点位于齿圈中心位置,运动时的转动惯量分布更均匀,高速运转时的振动更小,适合对传动平稳性有一定要求的小型精密设备。
