扇形开合式间歇传动步行机构结构设计

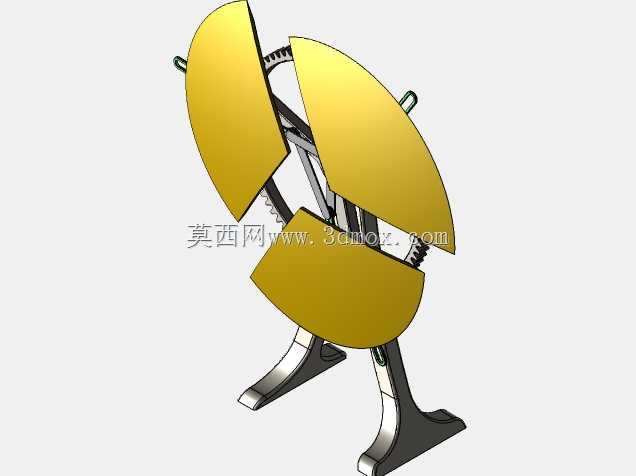

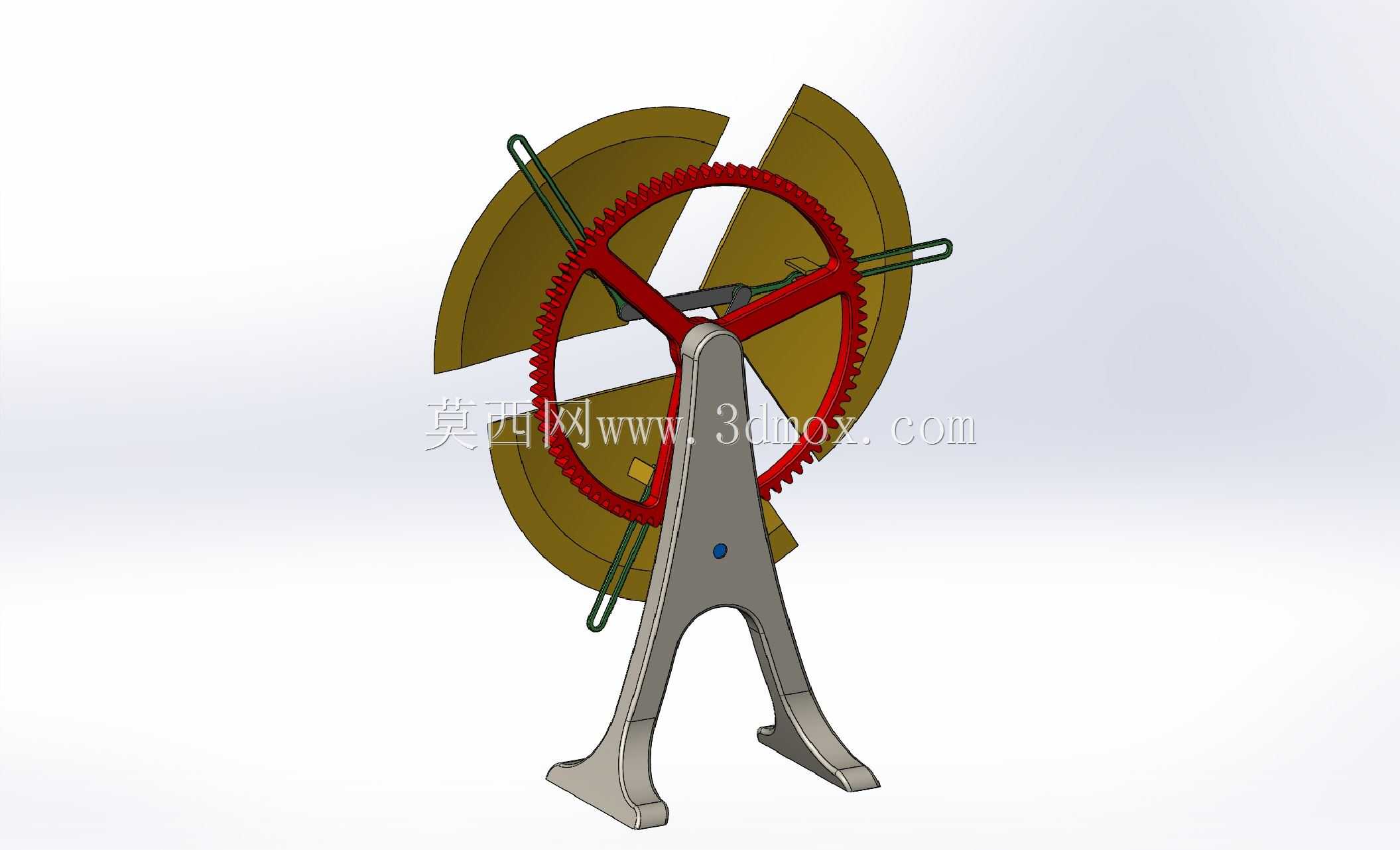

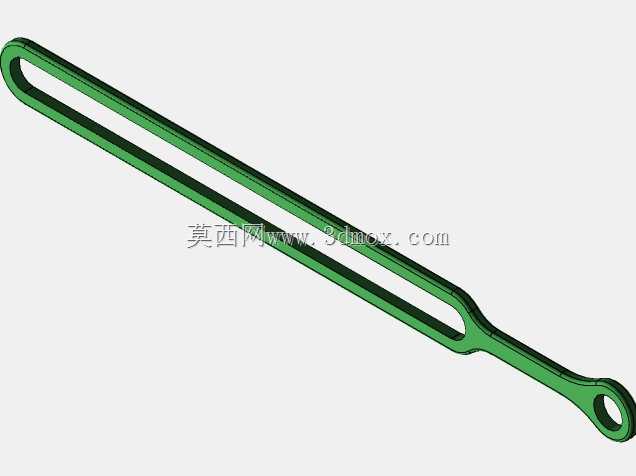

　　这套扇形开合式间歇传动步行机构，核心依托内啮合齿轮副的定比传动逻辑，搭配三组扇形开合构件完成步行动作的循环输出，在轻载步行演示装置、小型仿生行走玩具、科普类机械传动展具场景中具备较高的适配性。从实际功能落地角度看，机构运行时中心曲柄带动啮合齿轮组转动，三组扇形构件沿内齿圈轨迹做周期性开合动作，配合底部两个支撑腿完成交替触地、重心转移、抬步前移的完整步行动作，整个传动链无额外电控元件介入，纯机械结构即可实现稳定的周期性行走输出，无需复杂的控制程序即可完成预设运动轨迹，适合作为纯机械传动的演示载体使用。设计阶段优先考虑了传动路径的精简性，将内齿圈直接集成在扇形构件的内侧边缘，省去了额外的齿轮安装支座结构，

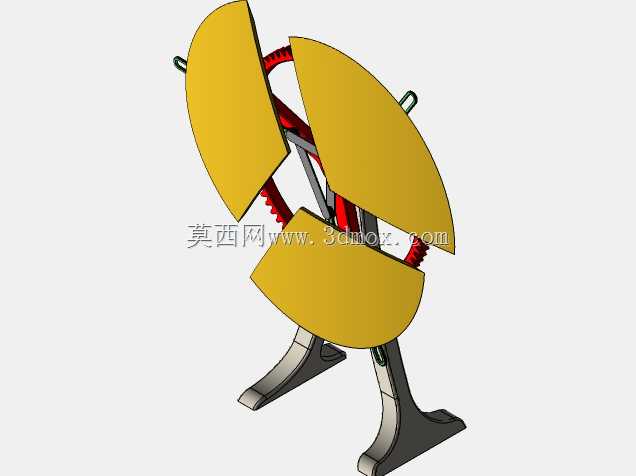

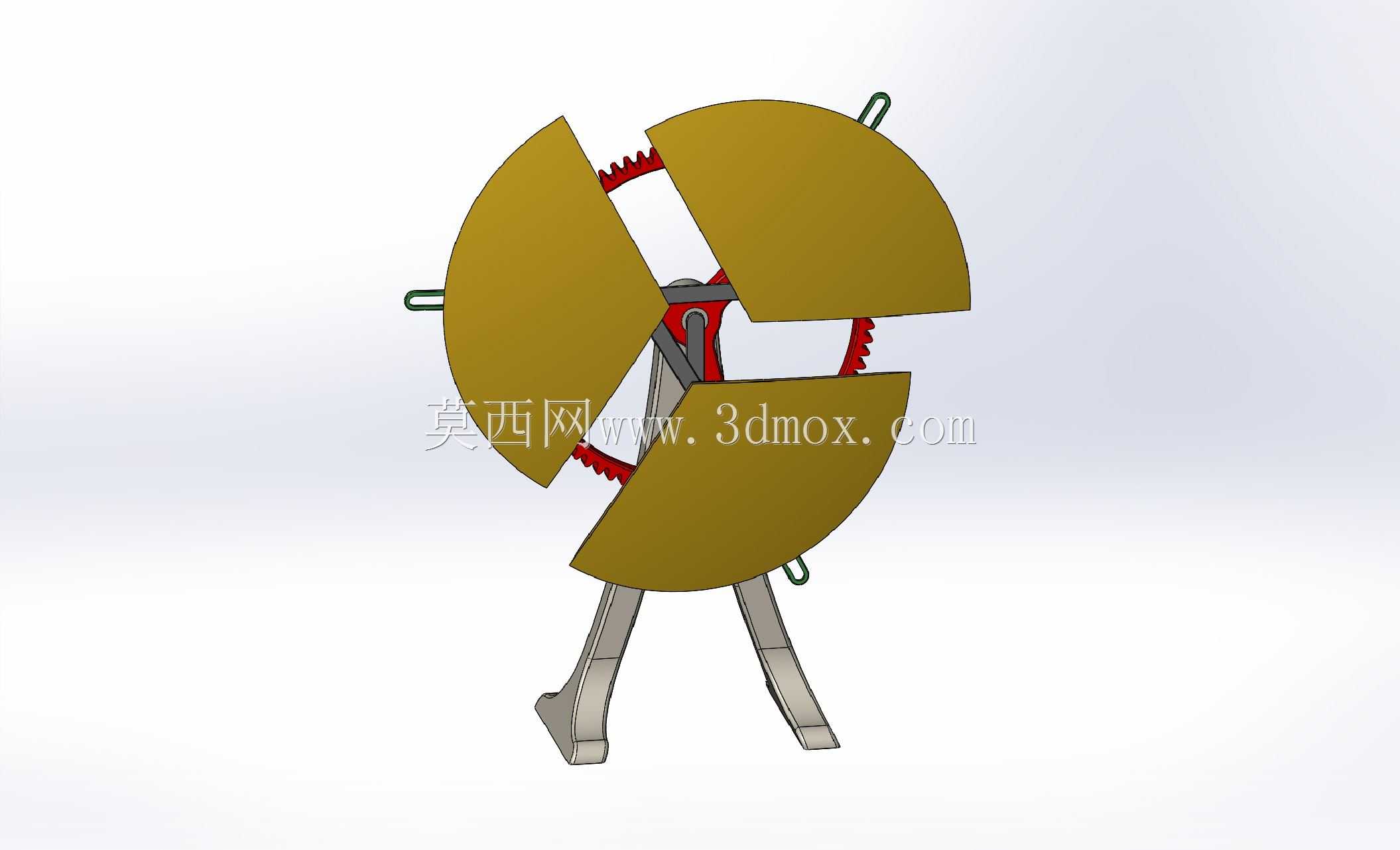

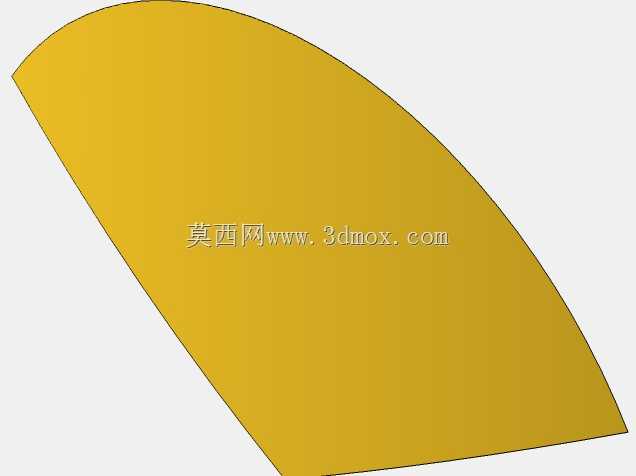

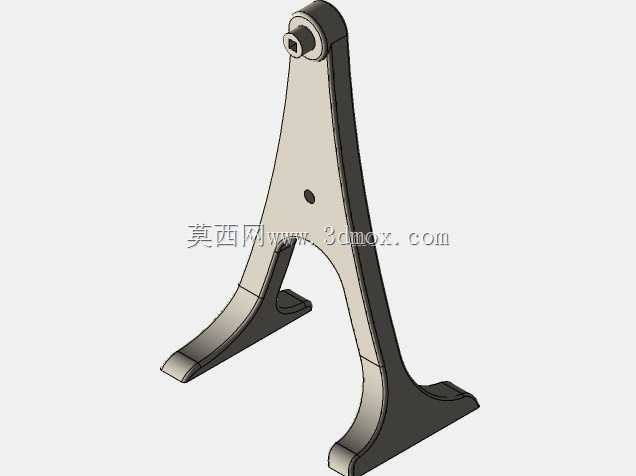

　　三个扇形块通过侧边的小销轴完成相邻构件的活动连接，转动过程中扇形块随齿轮啮合位置变化自动调整开合角度，既作为传动结构的一部分参与动力传递，又作为机构上部的外观覆盖件形成完整的类圆形轮廓，避免了传统步行机构传动构件外露、容易卡滞异物的问题。支撑腿部分采用了变截面的钣金式结构设计，上端与中心传动支架做铰接连接，铰接点位置经过运动仿真反复校核，确保扇形构件开合过程中，支撑腿的摆动角度刚好满足步距要求，不会出现运动死点或者支撑失稳的情况；支撑腿底部做了小面积的平面触地端，接触面积控制在合理范围，既能够保证站立时的稳定性，又不会因为接触面积过大导致行走过程中出现卡滞。安装边界方面，整个机构的径向最大尺寸由扇形构件完全展开时的外圆直径决定，

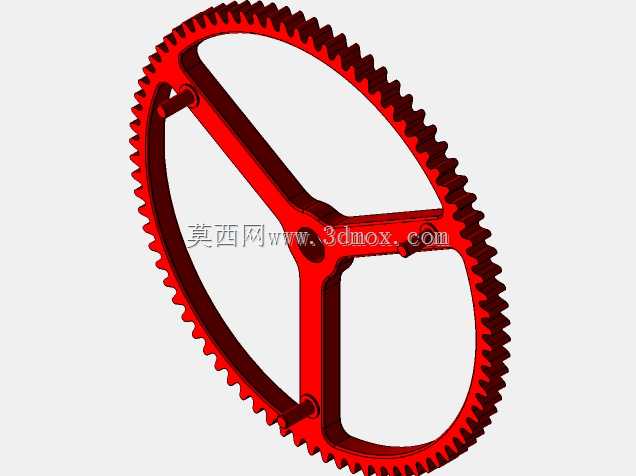

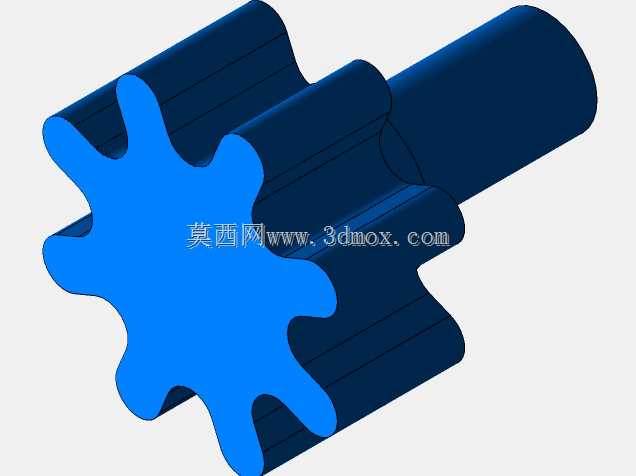

　　轴向尺寸仅为齿轮厚度加支撑腿的安装宽度，整体结构非常紧凑，可以直接嵌入到小型仿生装置的内部空间，不需要额外预留过大的安装余量；传动输入端可以直接连接微型手摇柄或者低速小扭矩电机，输入端的轴径与常规微型驱动件的输出轴尺寸匹配，不需要额外设计转接轴套即可完成装配。从运动特性来看，这套机构的步距大小由内齿圈与中心小齿轮的传动比直接决定，调整齿轮模数或者齿数比即可快速调整行走速度与单步距离，扇形构件的开合角度随传动比同步变化，不需要单独调整铰接点位置即可完成运动参数的适配，对于不同尺寸规格的同类步行装置具备较好的设计延展性。实际装配过程中，齿轮副的侧隙控制在常规机械传动的合理区间，既能够保证转动过程无卡滞，

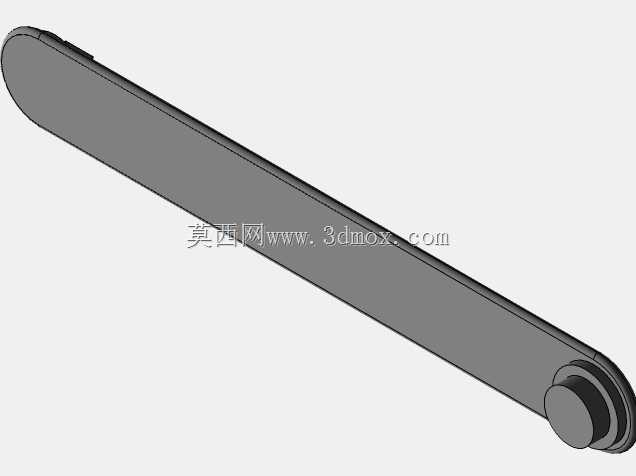

　　又不会因为侧隙过大导致扇形构件开合出现晃动，相邻扇形块之间的连接销轴采用间隙配合，保证构件相对转动时的灵活性，支撑腿与中心支架的铰接位置添加了微小的阻尼设计，避免机构快速转动时支撑腿出现无规则摆动影响行走稳定性。这套机构的设计逻辑跳出了传统连杆式步行机构的结构框架，将传动构件与外观构件做了高度集成，在有限的空间内完成了动力传递、动作输出、外形覆盖的多重功能，对于小型纯机械行走装置的结构设计具备较强的参考价值，也可以作为机械原理教学中齿轮传动、间歇运动、连杆机构组合应用的具象演示载体，帮助从业者更直观地理解多构件协同运动的设计逻辑。在实际选型适配时，只需要根据所需的步距、行走速度调整齿轮参数与扇形块的半径尺寸，即可快速衍生出不同规格的同类型机构，整体零件数量少，加工难度低，常规的机加工或者3D打印方式都可以完成零件制作，装配流程简单，不需要复杂的调试即可实现稳定运行。
