迪卡侬户外快拆式塑料腰带插扣结构

　　这类侧插式塑料带扣是户外装备、箱包束带、运动护具领域应用极广的快拆连接件，日常能在登山包腰带、速开战术腰带、户外帐篷束带、运动护具固定绑带甚至童车安全绑带上见到它的身影，核心作用是实现织带的快速锁紧与一键脱开，相比传统针扣、日字扣，操作效率更高，低温环境下也不会出现金属扣件冻粘皮肤的问题，适配户外场景的使用需求。

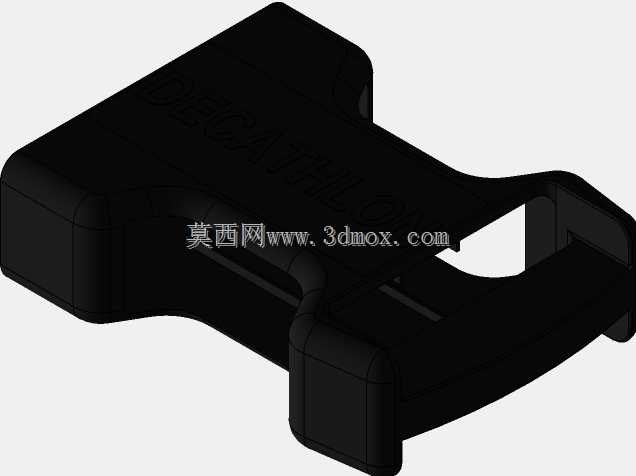

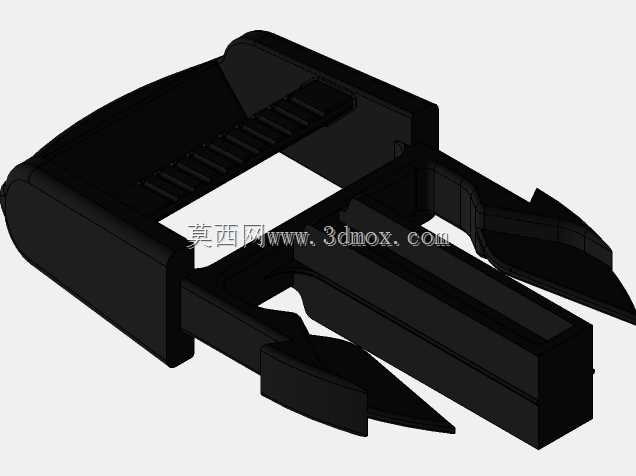

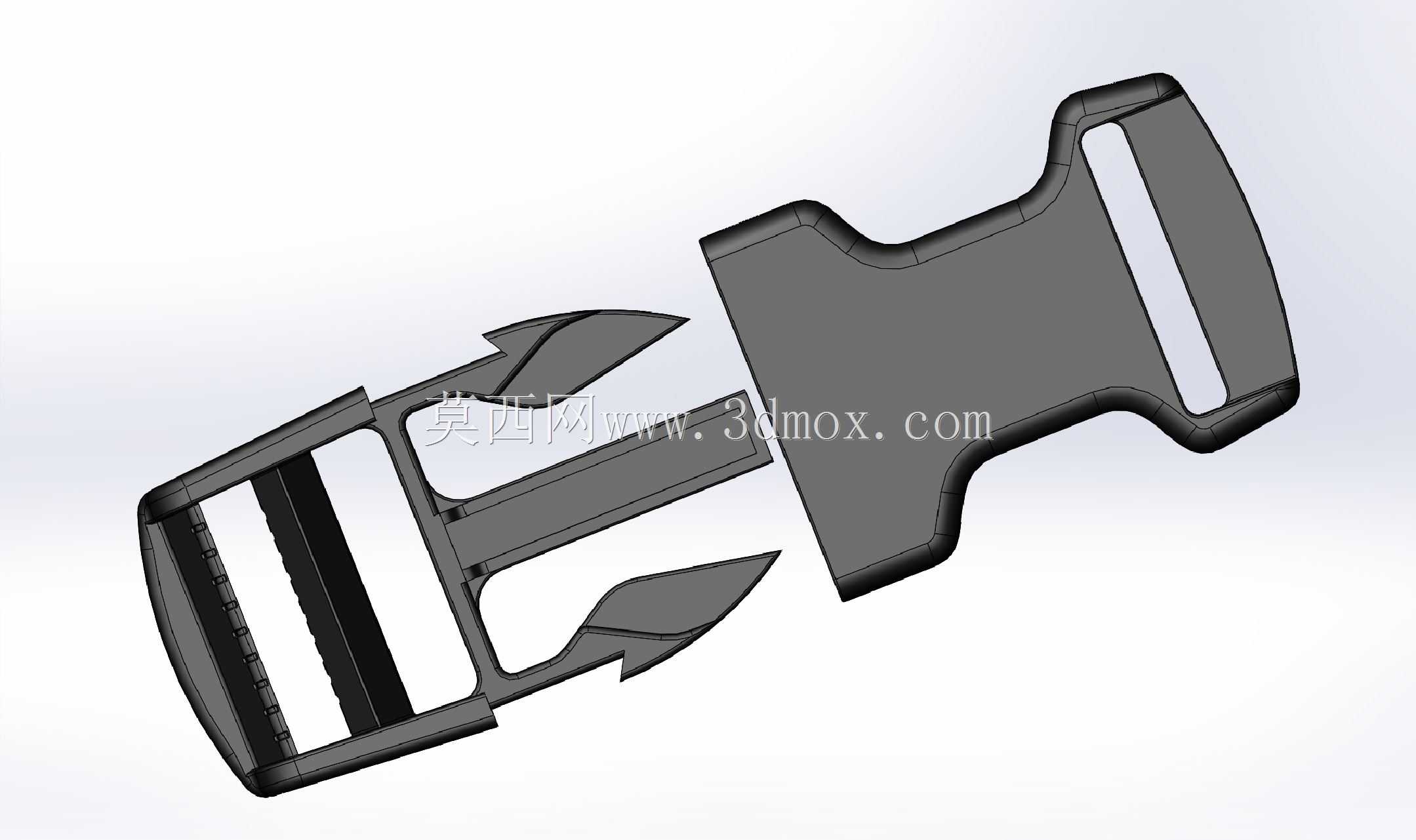

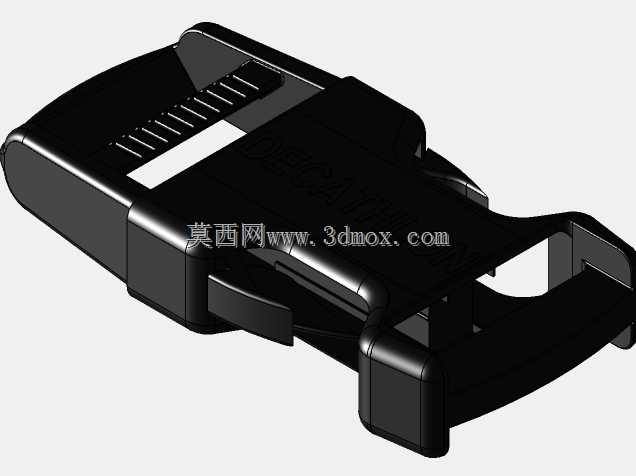

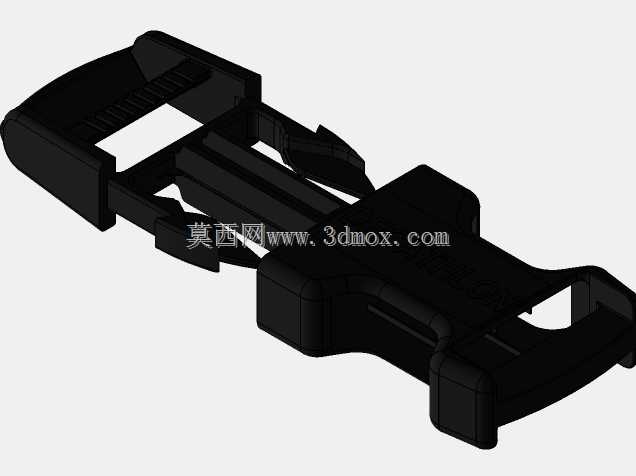

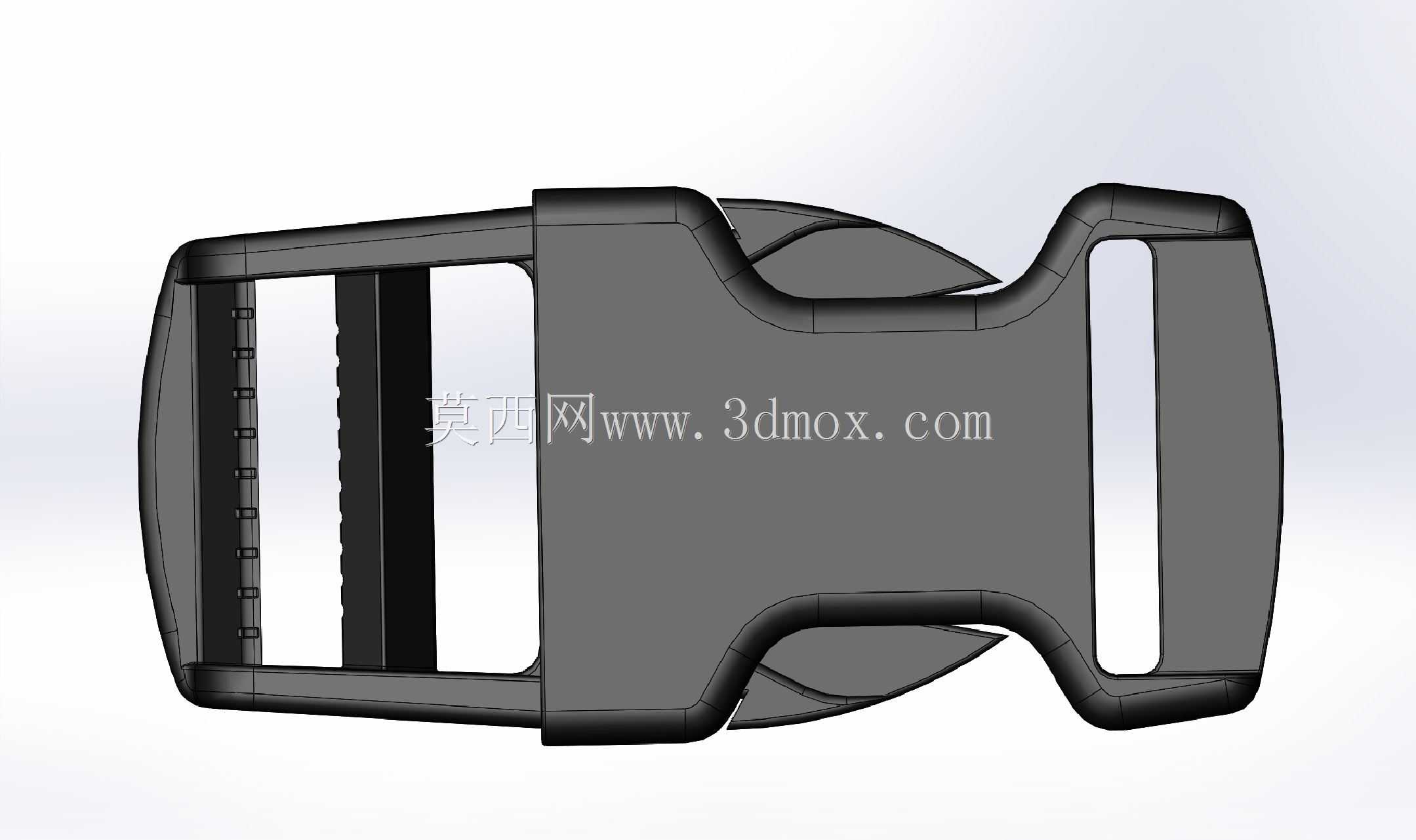

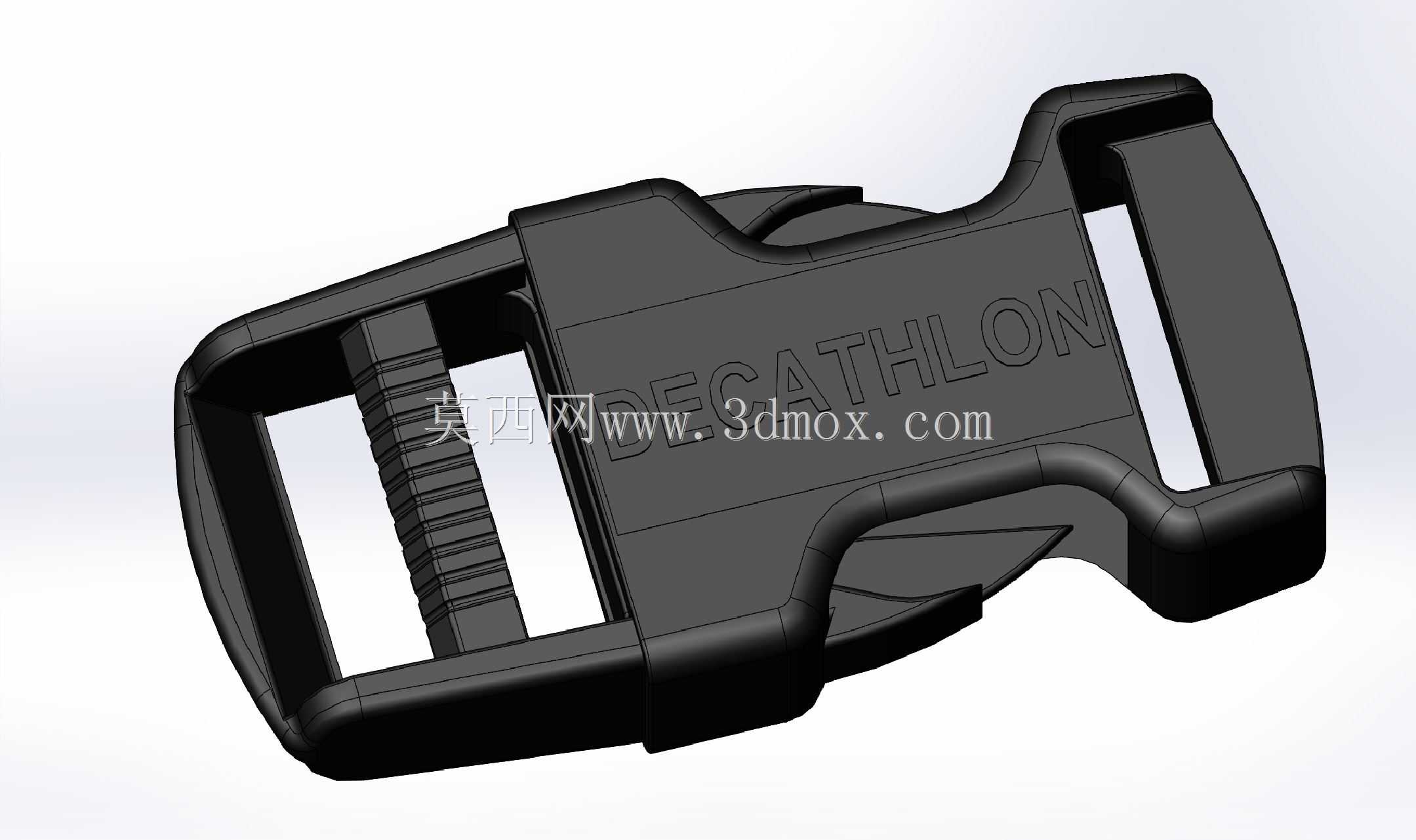

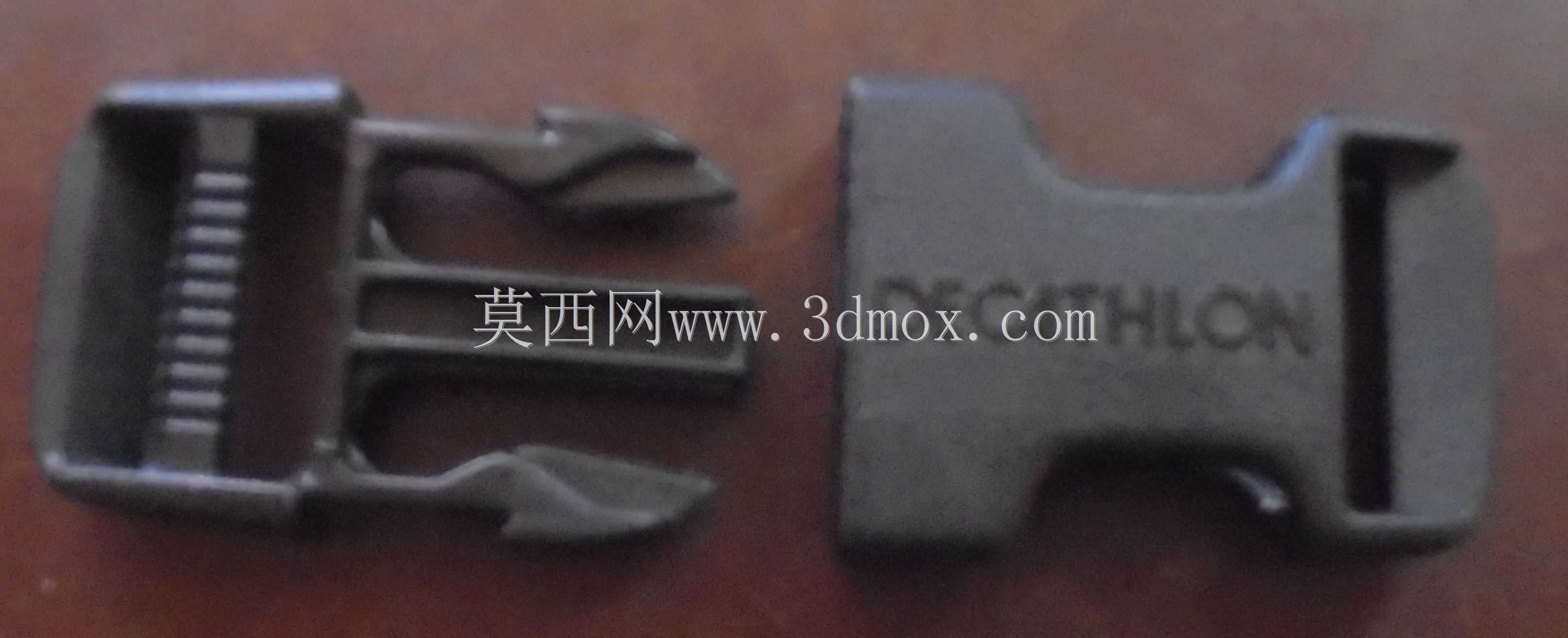

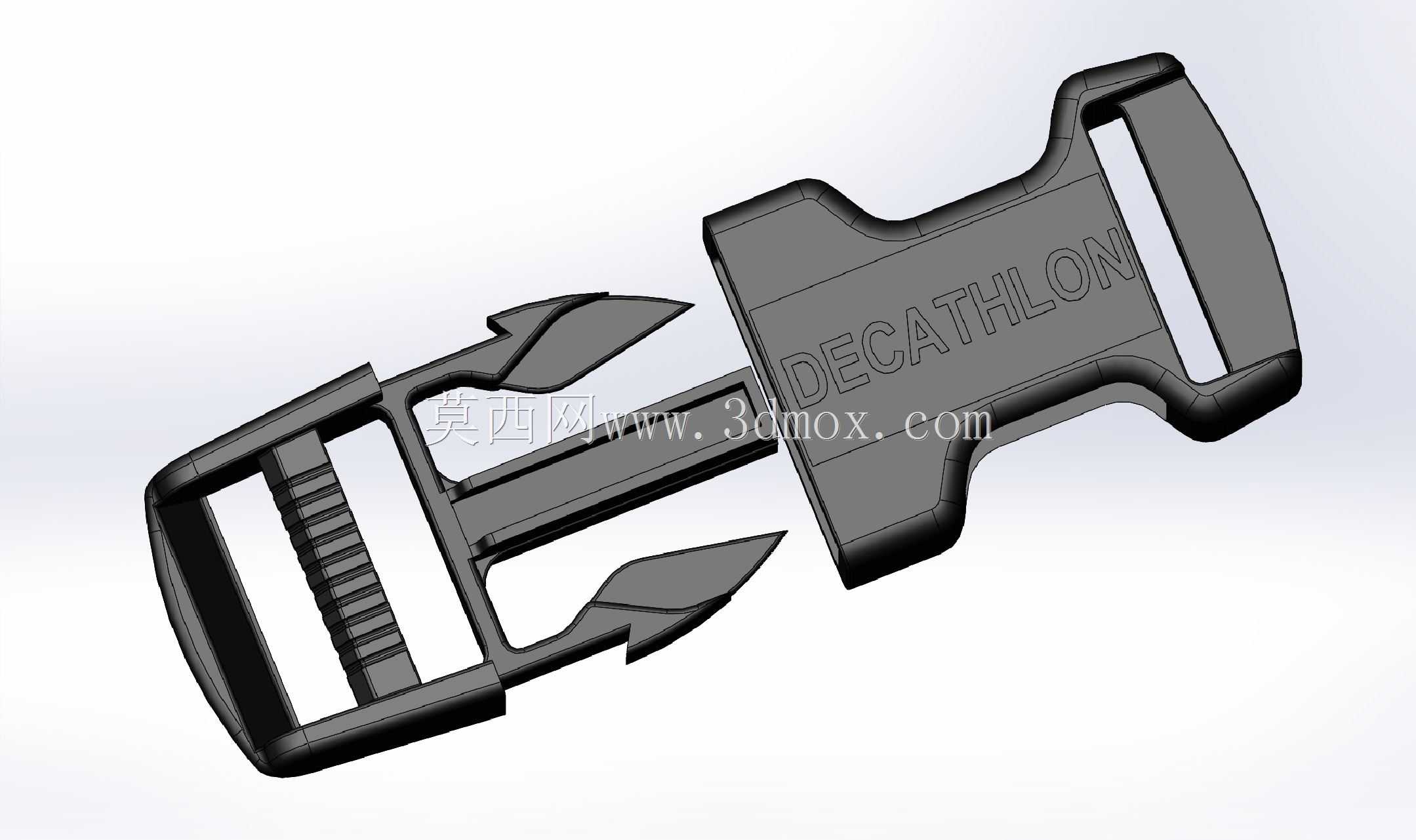

　　从结构设计逻辑来看，这款插扣采用公母对插的经典结构，母扣端设置了对称的弹性锁止臂，公扣插入时锁止臂会在斜面导向作用下向内收拢，到位后自动弹开卡入母扣的锁止槽，实现轴向的锁紧限位，脱开时只需要按压母扣两侧的按压位，就能带动锁止臂内收脱离卡槽，公扣即可顺利拔出，整个操作可以单手完成，戴薄款户外手套时也能顺利操作，不会出现卡滞或者需要双手配合解锁的情况。母扣表面做了品牌标识的凹陷浮雕处理，既不会因为凸起标识硌压接触的衣物或皮肤，也能在注塑成型时直接一体做出，不需要后续的印刷或移印工序，降低量产的加工成本。

　　织带穿入端做了多道平行的防滑齿结构，齿的高度控制在0.8mm左右，齿边做了R0.3的圆角处理，既可以增大织带与扣具之间的摩擦力，避免织带受拉时出现滑移松脱，也不会因为锐边切割织带纤维，延长织带的使用寿命。公扣端的织带穿槽做了变径设计，穿入端做了大圆角导向，方便织带快速穿入，内侧同样设置了限位挡边，织带穿入后回折缝合就能牢牢固定在公扣上，不会出现织带从公扣端脱出的问题。

　　从安装边界尺寸来看，这款插扣适配25mm宽度的常规织带，公扣插入母扣的有效配合长度为18mm，锁紧后整体的厚度控制在7mm以内，边缘全部做了R2以上的圆角过渡，没有尖锐的棱角，接触皮肤时不会产生压痕或剐蹭。扣身整体采用POM注塑成型，材料的抗冲击强度高，耐低温性能好，在零下20度的环境下也不会出现脆裂问题，反复插拔的寿命可以达到5000次以上，完全满足户外装备的长期使用需求。

　　设计过程中需要重点关注几个核心尺寸的公差配合：公母插的配合间隙控制在0.15-0.2mm之间，间隙过小会导致插拔阻力过大，低温下甚至会出现插接过紧无法解锁的问题，间隙过大则会导致锁紧后出现旷量，织带受拉时会产生异响甚至意外脱开。弹性锁止臂的厚度设计为2.2mm，既保证足够的弹性变形量，按压时的反馈力度控制在15N左右，不会出现按压力度过大操作费力的问题，也能保证足够的锁止强度，织带受拉达到200N时锁止臂不会出现变形脱开。锁止槽的深度设计为1.5mm，足够的卡接深度可以避免受冲击时意外脱开，槽边同样做了圆角导向，保证插拔过程顺滑无卡滞。

　　另外扣身的减重设计也做了针对性优化，在不影响结构强度的位置做了镂空处理，既可以减少注塑材料的用量降低单件成本，也能降低扣具整体重量，适配户外装备轻量化的设计趋势。母扣两侧的按压位做了内凹的弧形造型，贴合手指的按压轮廓，按压时不会出现打滑的问题，表面做了细微的晒纹处理，进一步提升操作时的摩擦力，即使手上沾有水或者汗液也能顺利按压解锁。
