6mm表贴式轻触按键结构设计

　　做消费电子、工控板卡PCB布局这么多年，6x6规格的SMT轻触开关绝对是板级互连里绕不开的基础元件，小到蓝牙耳机的功能按键、路由器的复位键，大到工控面板的手动触发按钮、仪器仪表的操作输入键，几乎所有需要人机交互触发低压信号的板卡场景，都能见到这类元件的身影。不同于插件式轻触开关需要在PCB上预留过孔、过波峰焊固定，表贴封装的该款元件可以直接走SMT回流焊工艺，和板上其他表贴电阻、电容、IC一同完成焊接，不需要额外的插装工序，能大幅提升整板SMT产线的加工效率，也避免了插件引脚过孔带来的PCB背面布线空间占用问题，对高密度布板的紧凑型电子产品来说适配性极强。

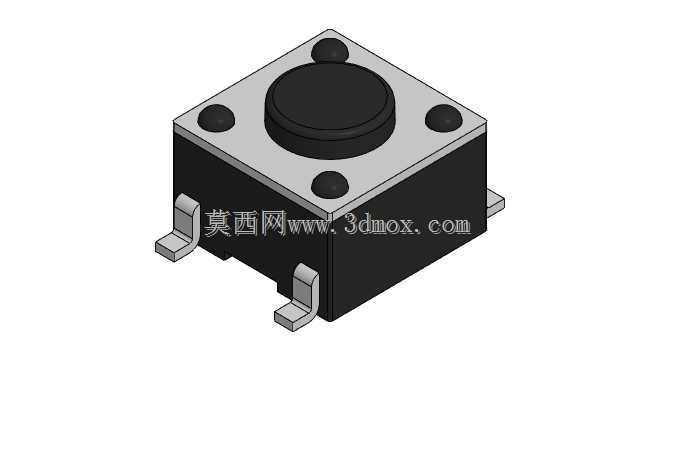

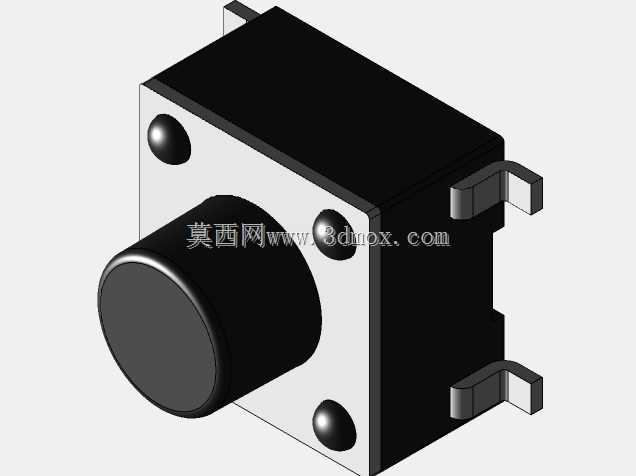

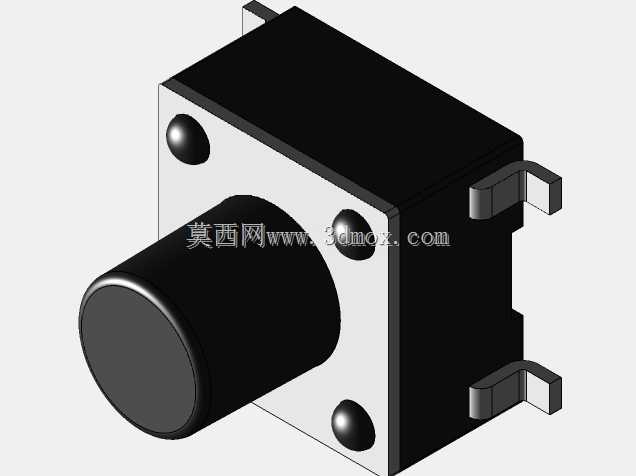

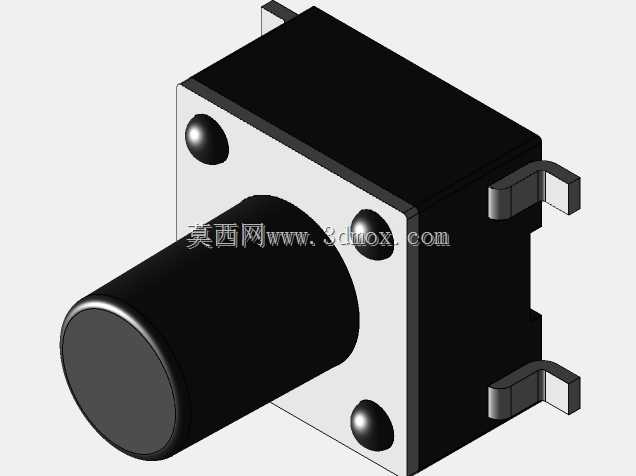

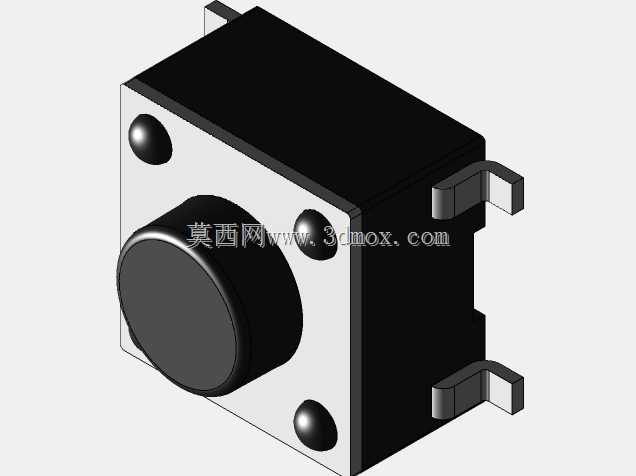

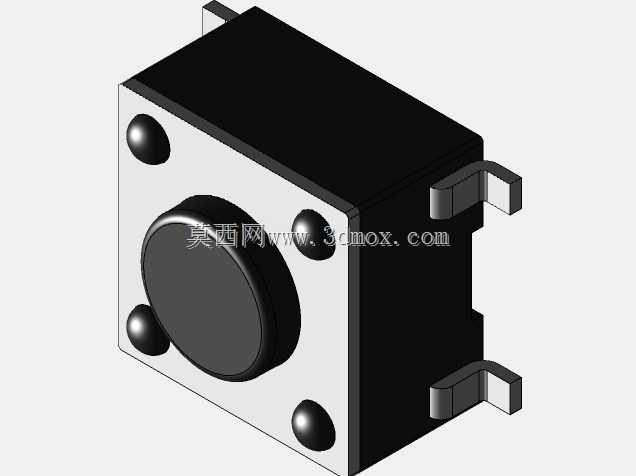

　　从结构设计逻辑来看，这款6mm规格的轻触开关采用经典的方型基座加圆形按帽的布局，四个边角分布SMT焊接焊盘，焊盘向外延伸出贴合PCB焊盘的金属引脚，焊接后引脚与PCB焊盘充分浸润，既能保证焊接后的结构固定强度，也能实现开关内部触点与PCB走线的电气连通。开关本体高度覆盖4.3mm到8.0mm的常用区间，做结构堆叠的时候可以根据整机外壳的按键行程间隙、面板到PCB的装配距离灵活选型，台阶型的本体外形也能适配不同的面板开孔限位需求，避免装配后按键出现歪斜、卡滞的问题。内部采用经典的弹片触点结构，按动时金属弹片受力形变实现触点导通，松开后弹片复位断开回路，触发力度和行程都经过标准化调校，按动手感一致性好，触发寿命满足常规消费电子和工业设备的按键使用频次要求，不会出现短时间使用后触点氧化、接触不良或者按动无响应的问题。

　　做PCB封装设计的时候，这款元件的安装边界需要严格把控：本体占位为标准6mm×6mm正方形，四个焊盘的尺寸、间距需要匹配元件引脚的实际公差，焊盘外延长度要保证回流焊时的锡量充足，避免出现虚焊、立碑等SMT焊接缺陷；焊盘之间的走线间距需要满足安规要求，开关两个信号引脚之间的走线不能距离过近，避免焊接时锡膏连桥造成按键常通的故障。结构装配端需要注意，按帽的中心要和外壳按键的凸台中心严格对中，偏心量控制在0.2mm以内，否则会出现按动行程受阻、按键卡涩无法复位的问题；按键凸台和开关按帽之间要预留0.1mm到0.3mm的间隙，避免整机外壳受压时直接压到开关，造成按键误触发。另外在做PCB布局的时候，这类轻触开关尽量不要布置在板边靠近拼板V-CUT的位置，避免分板时应力传导到开关焊盘，造成焊盘开裂或者开关内部结构受损；如果是需要过波峰焊的混装工艺板，要注意给开关做挡锡治具，避免锡液渗入开关内部造成触点短路。

　　从实际选型适配来看，这款开关兼容市面主流同规格厂商的产品尺寸，不管是进口品牌还是国产替代件，只要是6x6表贴规格、同高度区间的轻触开关，都能直接适配这套封装，不需要重新改板，给供应链选型留足了替代空间，也能在量产阶段根据供货情况灵活调整物料，避免单一物料缺货造成的产线停摆。做三维建模的时候，模型严格按照实际元件的尺寸公差绘制，本体的拔模角度、引脚的弯折弧度、按帽的配合间隙都和实物保持一致，导入整机装配体后可以直接做干涉检查，提前排查结构堆叠里的装配冲突，不需要等实物打样回来再发现尺寸不匹配的问题，能大幅缩短产品研发阶段的打样迭代周期，减少不必要的开模和打样成本。
