嵌套环式球形多轴联动框架结构

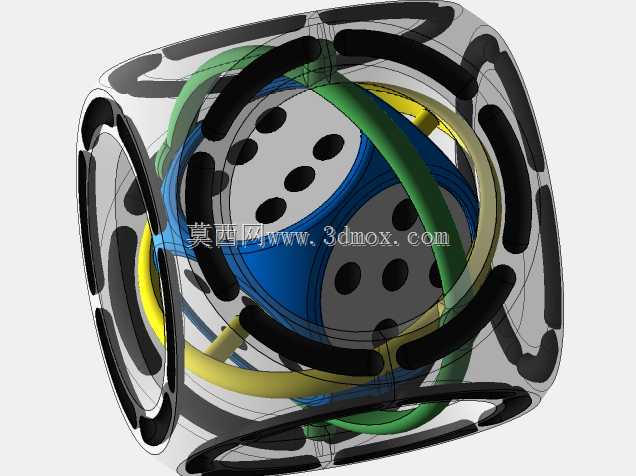

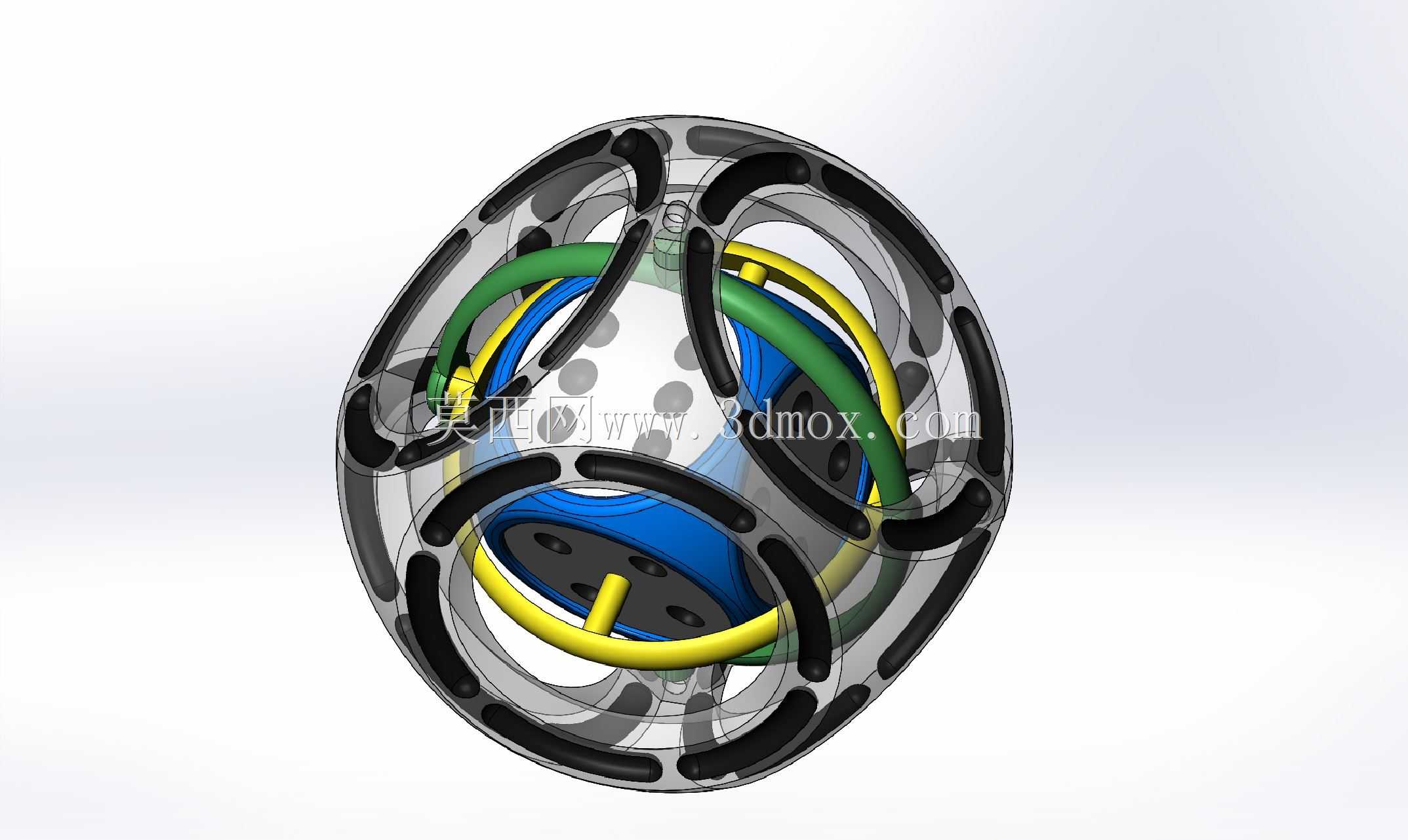

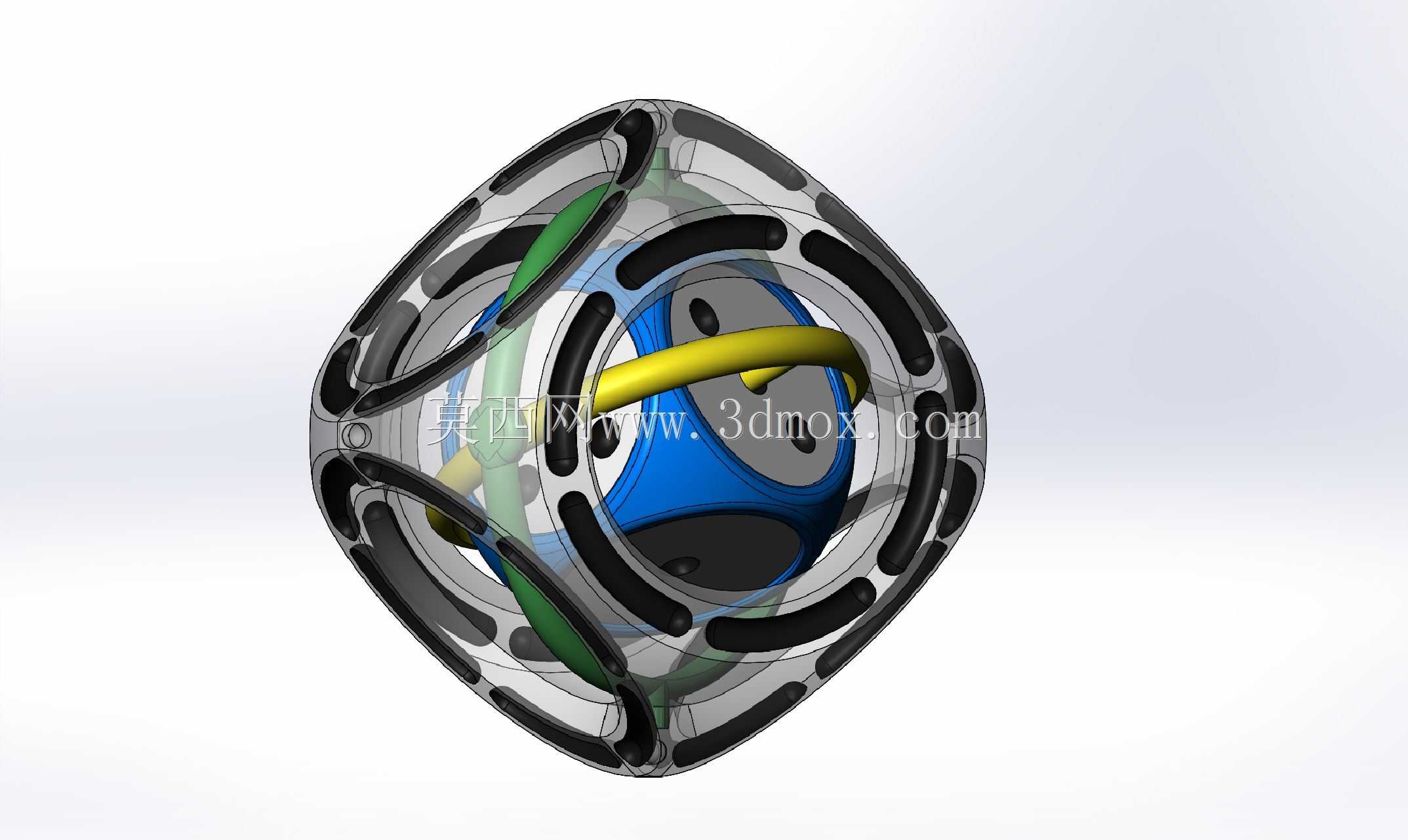

　　该球形嵌套框架结构在多轴姿态调整场景中具备极高的适配性，核心应用场景覆盖通讯天线姿态校准、小型传感单元多自由度承载、精密光学元件角度微调等领域，可作为多轴联动机构的核心承载框架，替代传统正交轴系的立方体安装基座，在有限安装空间内实现三个正交方向的自由转动，无需额外加装铰接支座即可完成全周角度调整。从结构功能来看，该框架采用多层同心环嵌套设计，最外层为球形镂空壳体，壳体上预留的弧形槽道为中层环体提供转动导向，中层环体与内层安装座通过正交布置的铰接轴连接，内层安装座可在中层环的带动下实现X、Y、Z三个轴向的独立转动，转动过程中各层环体的运动轨迹完全处于外层球体的包络范围内，不会出现结构外凸干涉的问题。设计阶段优先考虑了运动边界的约束，

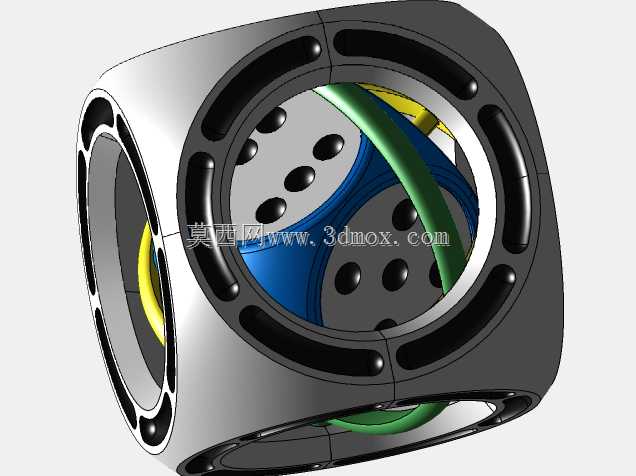

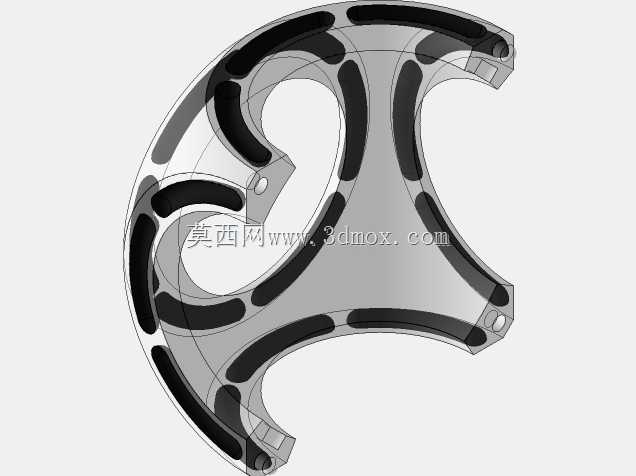

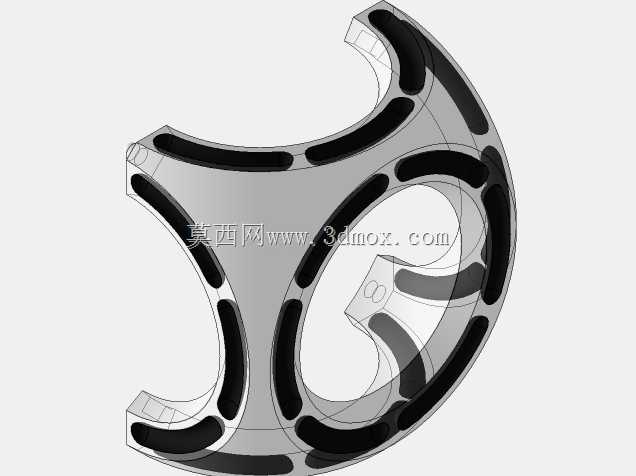

　　各层环体的转动角度通过槽道端部的限位凸台进行限制，避免转动超程导致的结构卡滞，环体截面采用等强度设计，在保证结构刚度的前提下尽可能去除非承载区域的材料，降低整体转动惯量，提升姿态调整的响应速度。外层球形壳体的外表面做了等距分布的镂空开孔，一方面用于减轻整体结构重量，另一方面可作为内部安装元件的走线通道，通讯线缆、传感信号线可通过镂空孔引出，避免转动过程中线缆发生缠绕。内层安装座的基准面采用平面设计，预留了标准的安装孔位，可直接固定通讯模块、传感单元等功能元件，安装孔位的位置度公差控制在0.02mm范围内，保证元件安装后的定位精度。各层环体之间的铰接轴采用间隙配合设计，配合间隙控制在0.01-0.015mm之间，

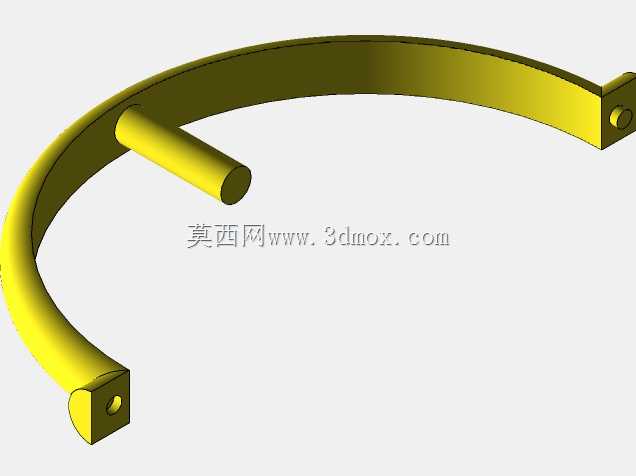

　　既保证转动过程的顺滑性，又避免间隙过大导致的姿态误差，铰接轴的端部设置有防脱结构，防止高速转动过程中轴体脱出。结构的所有棱边均做了倒角处理，外层倒角为R1.5mm，内层铰接位置的倒角为R0.8mm，既消除了加工过程中的锐边毛刺，又避免了转动过程中棱边与相邻结构发生刮擦。从安装边界来看，整个结构的外包络为标准球形，最大外径尺寸可根据实际承载需求进行等比例缩放，最小安装空间仅需预留比球体外径大2mm的圆柱形腔体即可，安装时可通过外层球体上的四个均布固定凸台与外部基座连接，固定凸台的端面与球体中心的位置度公差不超过0.01mm，保证安装后球体的中心与外部安装基准重合。在通讯设备应用场景中，该结构可搭载小型通讯天线，

　　通过三层环体的联动调整天线的指向角度，相比传统的二维云台结构，该结构可实现半球范围内的无死角指向调整，调整过程中天线的相位中心始终保持在球体中心位置，不会出现相位偏移的问题，特别适用于小型移动通讯设备、便携式信号探测装置的天线承载机构。在结构建模过程中，优先采用参数化草图驱动各层环体的截面轮廓，通过旋转、阵列命令生成基础环体结构，再通过布尔运算切除多余材料，铰接轴的位置采用全局坐标系定位，保证三个轴向的转动轴线完全正交，相交于球体的几何中心，避免轴线偏移导致的运动干涉。镂空槽道的曲率与对应层环体的转动轨迹完全匹配，槽道的宽度比环体的导向凸台宽度大0.02mm，保证导向过程中无卡滞，同时控制导向间隙在合理范围内，避免转动过程中出现晃动。内层安装座的安装平面做了平面度处理，平面度公差不超过0.008mm，保证搭载元件的安装基准精度。整个结构的所有壁厚保持均匀，最小壁厚不小于1.5mm，保证3D打印或者机加工过程中不会出现结构变形，受力较大的铰接位置做了局部加厚处理，提升铰接位置的结构强度，承受频繁转动带来的交变载荷时不会出现断裂问题。
