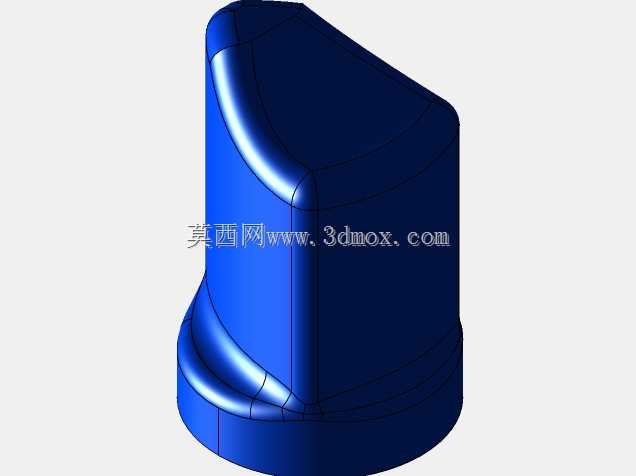

可打印式编码器旋钮结构设计方案

　　日常接触的各类电子通讯设备、工控调节终端里，编码器旋钮是人机交互环节最常用的操作部件之一，小到手持通讯终端的参数调节，大到通讯机柜的功能档位切换，都需要这类部件完成旋转输入、参数微调的操作，相比按键式调节，旋钮的连续旋转操作能更精准地控制参数增减幅度，操作时的阻尼反馈也能让使用者无需紧盯屏幕就能感知调节量，在户外作业、设备调试等视线无法全程聚焦界面的场景下实用性极强。这款可打印的编码器旋钮，在设计阶段就充分考虑了3D打印成型的工艺特性，没有设置大角度倒扣、薄壁悬空等易导致打印翘曲、支撑难去除的结构，整体采用对称式回转体布局，打印时无需添加大量支撑就能获得合格的成型件，后期仅需简单去除底部打印 raft 层、

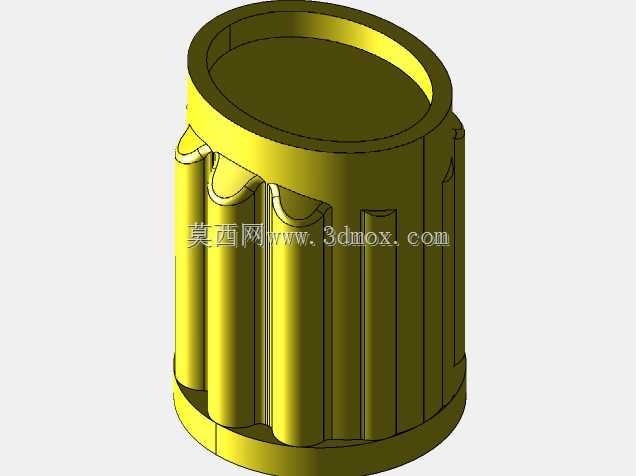

　　对轴孔位置做轻微打磨就能直接装配使用，非常适合小批量样机试制、设备维修替换件的快速制作场景。从功能特性来看，旋钮外圈做了细密的周向防滑齿结构，齿形的高度和间距经过反复调整，既不会因为齿距过密导致触感发滑，也不会因为齿高过大硌手影响长时间操作的舒适度，旋转时手指与旋钮外圈的接触摩擦力足够，即使手上沾有少量灰尘、薄汗也能顺畅完成旋转操作，不会出现打滑丢转的问题。旋钮中心的轴孔采用D型截面设计，与常规增量式编码器的D型输出轴完全匹配，装配时无需额外打胶、加顶丝就能传递足够的旋转扭矩，避免长期使用后旋钮与轴之间出现空转间隙，轴孔的深度也做了冗余设计，能兼容不同轴长的编码器安装需求，不会出现轴顶到旋钮端面导致装配不到位的问题。从安装边界来看，

　　旋钮的整体外径控制在常规手持设备适配的尺寸区间，安装后突出面板的高度经过优化，既不会因为突出过多容易被意外磕碰导致参数误改，也不会因为突出量过小导致手指捏持操作不便，旋钮底部做了一圈下沉的避空台阶，能容纳编码器轴根部的固定螺母、垫片等结构，安装后旋钮底面与设备面板之间的间隙控制在0.2mm左右，既不会因为间隙过大晃动，也不会因为间隙过小摩擦面板导致旋转阻尼变大。设计过程中还特意做了壁厚均匀化处理，整个旋钮的实体壁厚保持在2mm上下，不管是采用PLA、ABS还是光敏树脂材料打印，都不会因为壁厚差过大出现冷却不均导致的收缩变形，旋钮顶部预留了平整的标识粘贴区域，使用者可以根据实际功能需求粘贴档位标识、功能符号，

　　不会因为顶部曲面导致标识粘贴起翘。在实际通讯设备调试场景中，这类可快速打印制作的旋钮能大幅缩短样机迭代周期，以往定制非标旋钮需要开模或者外协机加工，周期长成本高，遇到结构调整就要重新加工，而采用这款设计的旋钮，仅需桌面级3D打印机就能在几十分钟内完成制作，遇到尺寸适配问题可以快速修改模型重新打印，非常适合研发阶段的快速验证需求。同时旋钮的结构强度也经过验证，正常操作力度下旋转调节不会出现断裂、变形问题，即使是频繁操作的场景，也能满足长期使用的强度要求，针对不同的安装需求，还可以通过调整轴孔尺寸、外圈直径快速衍生出适配不同编码器型号的变体，无需对整体结构做大幅改动。
