锥盆式低音扬声器单元结构设计

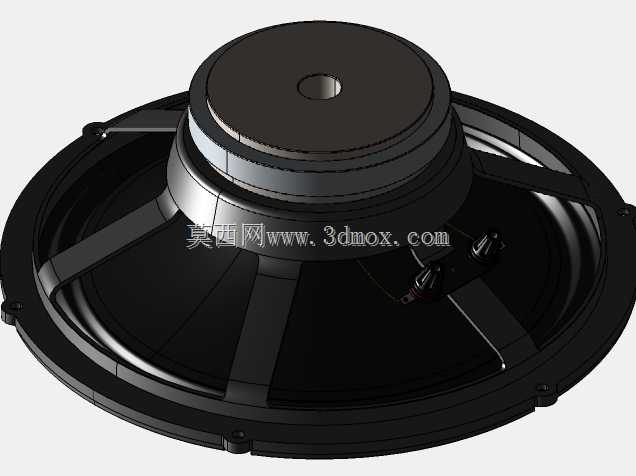

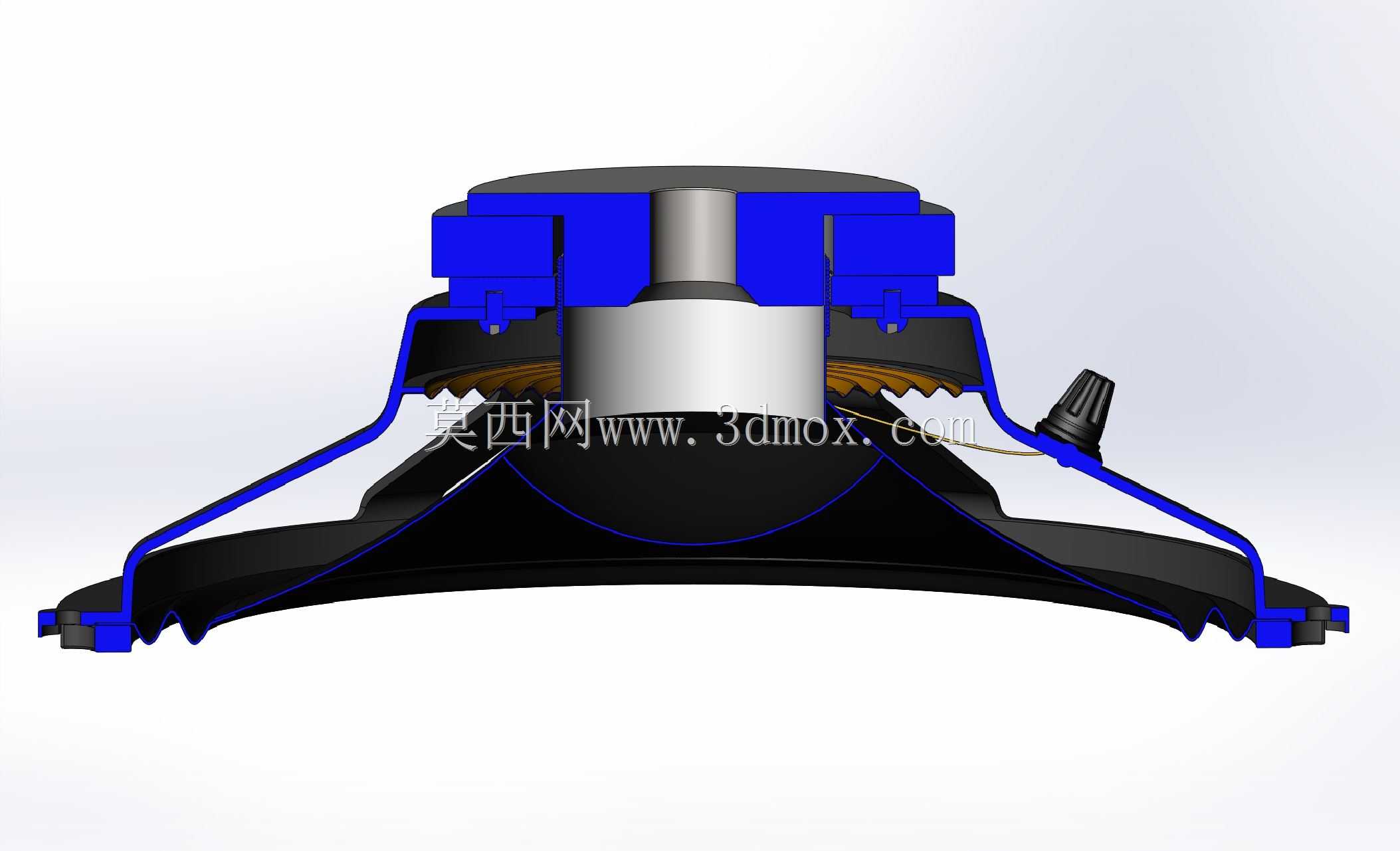

　　这款锥盆式低音扬声器单元的三维结构，完整还原了动圈式电声换能器件的核心装配逻辑，可直接用于专业音响系统开发阶段的结构干涉校验、安装位匹配以及声学腔体适配设计。从实际工程应用来看，这类单元常被嵌入专业舞台返听音箱、家用Hi-Fi落地主箱、车载低音补声系统、影院环绕声道箱体中，承担低频段声波的辐射任务，将功放输出的交变音频电信号转化为对应频率的机械振动，推动周围空气形成可传播的声波。

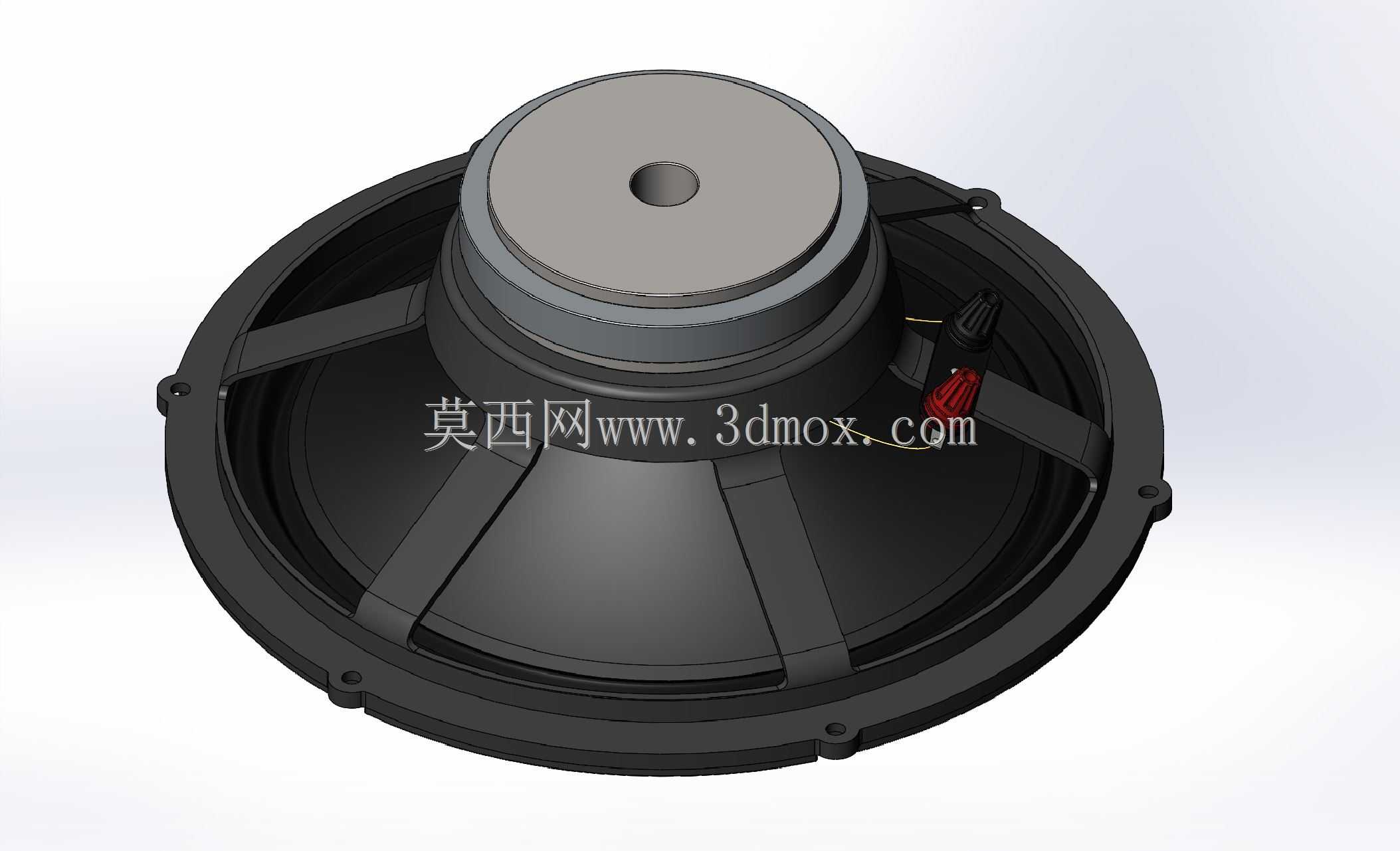

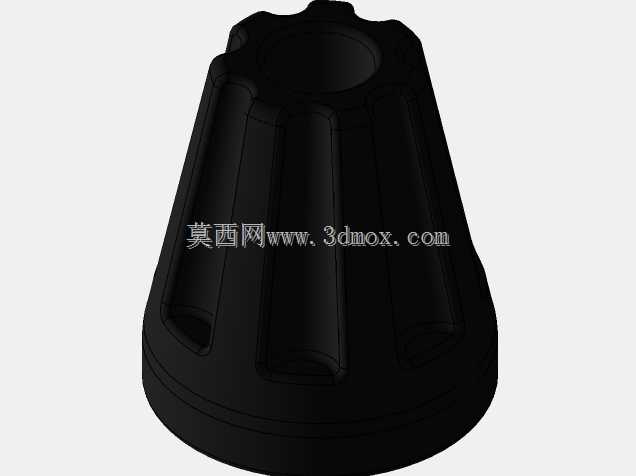

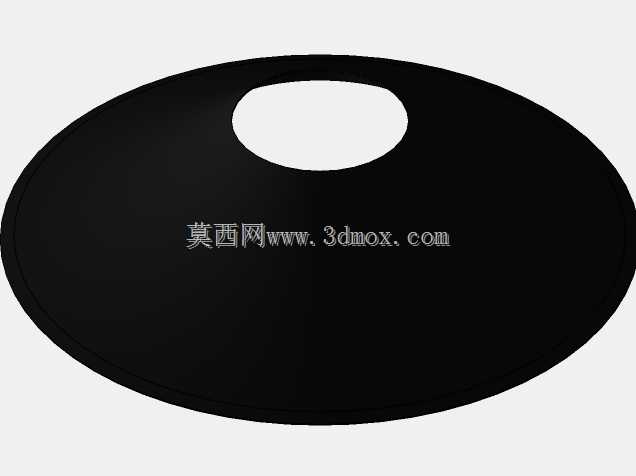

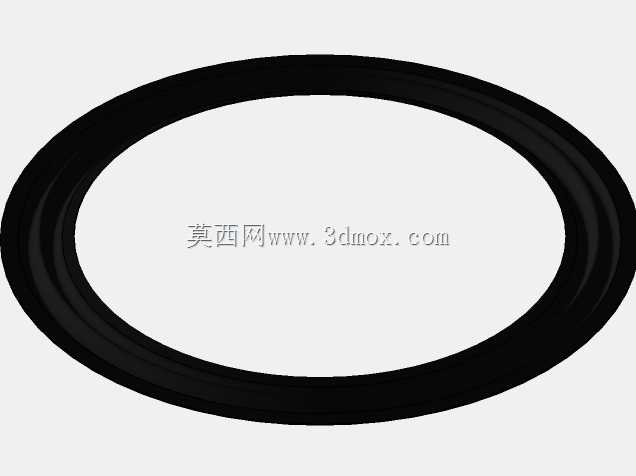

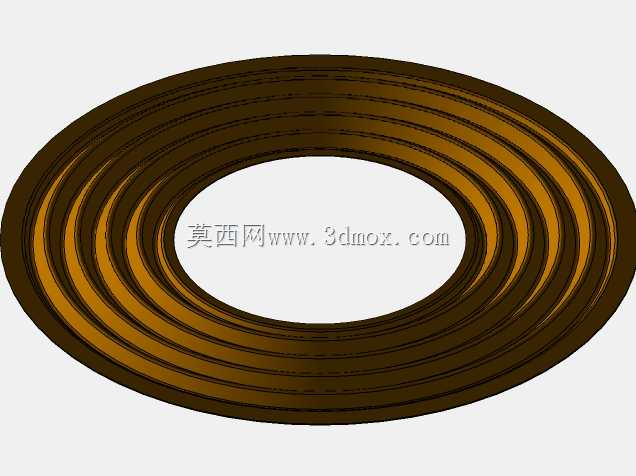

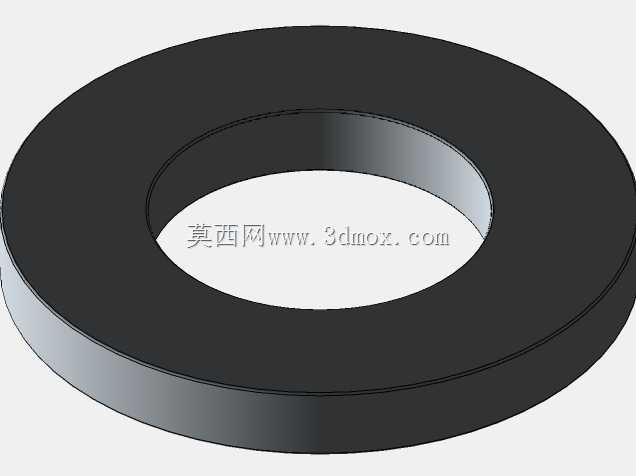

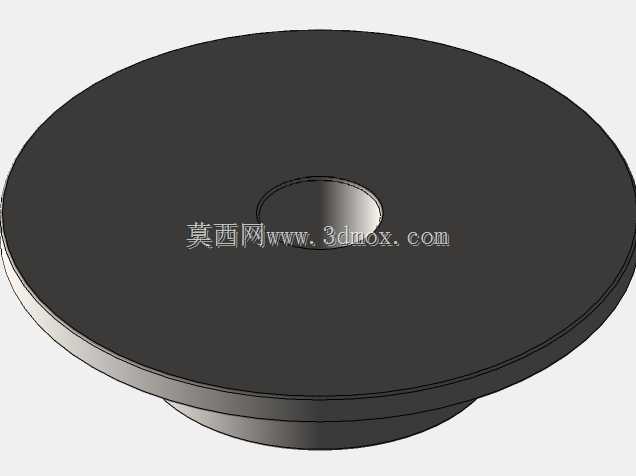

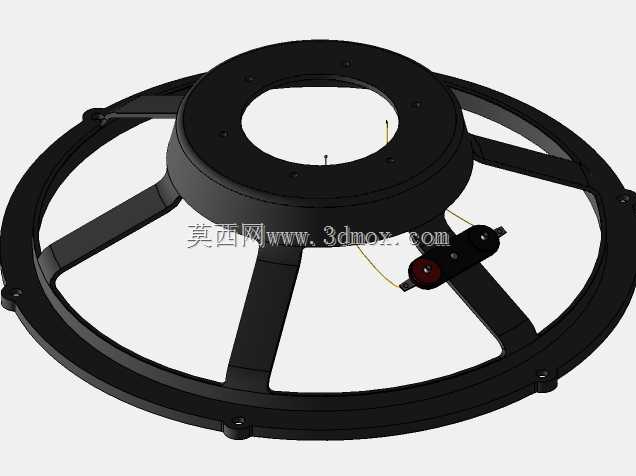

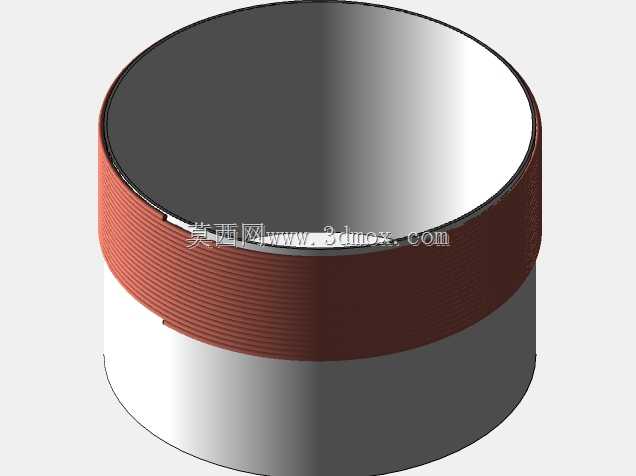

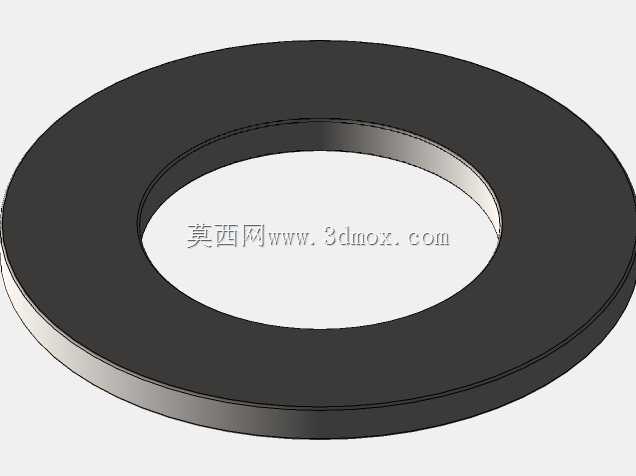

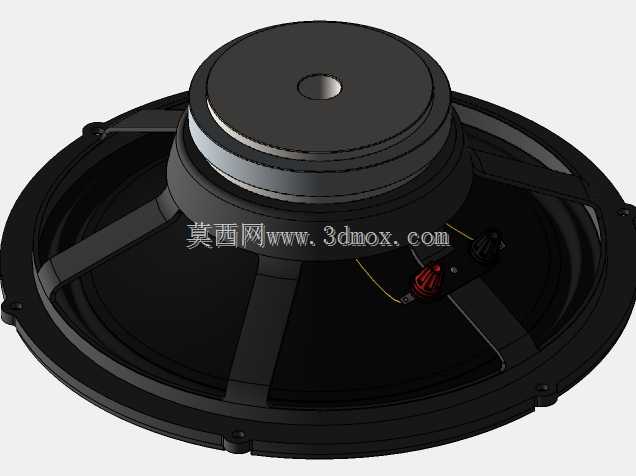

　　设计过程中首先锚定了磁路系统的同轴度基准，后端的T铁与华司采用对称式压装结构，中间预留的磁钢安装位可保证磁隙宽度均匀，避免音圈在磁隙内运动时出现擦圈问题，磁路外围的盆架采用高强度工程塑料一体注塑成型，六条辐射状的加强筋从中心磁路安装位一直延伸到外圈安装法兰处，既可以平衡大动态振动下的结构应力，也能减少盆架自身的谐振染色，保证振动能量全部集中到锥盆的轴向运动上。锥盆采用常见的锥面结构，折环选用耐疲劳的橡胶材质，定心支片设置在音圈与盆架的连接位置，可约束音圈始终保持在磁隙中心做轴向活塞运动，避免大振幅下的横向偏移。接线端子设置在盆架侧边的凸起位置，预留了焊片安装位与走线槽，方便生产环节的引线焊接与走线固定，避免引线在振动过程中与锥盆发生碰撞产生异音。

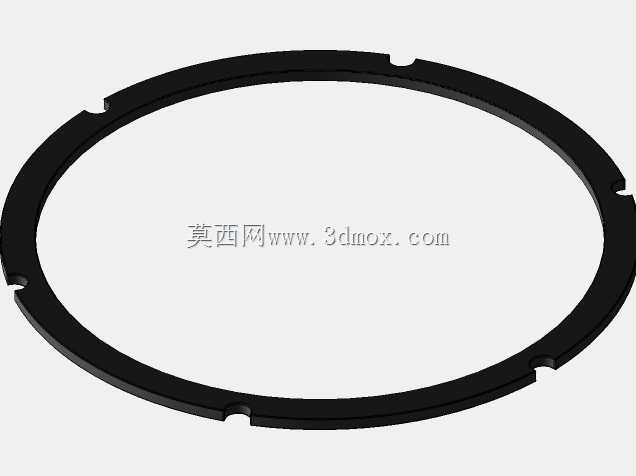

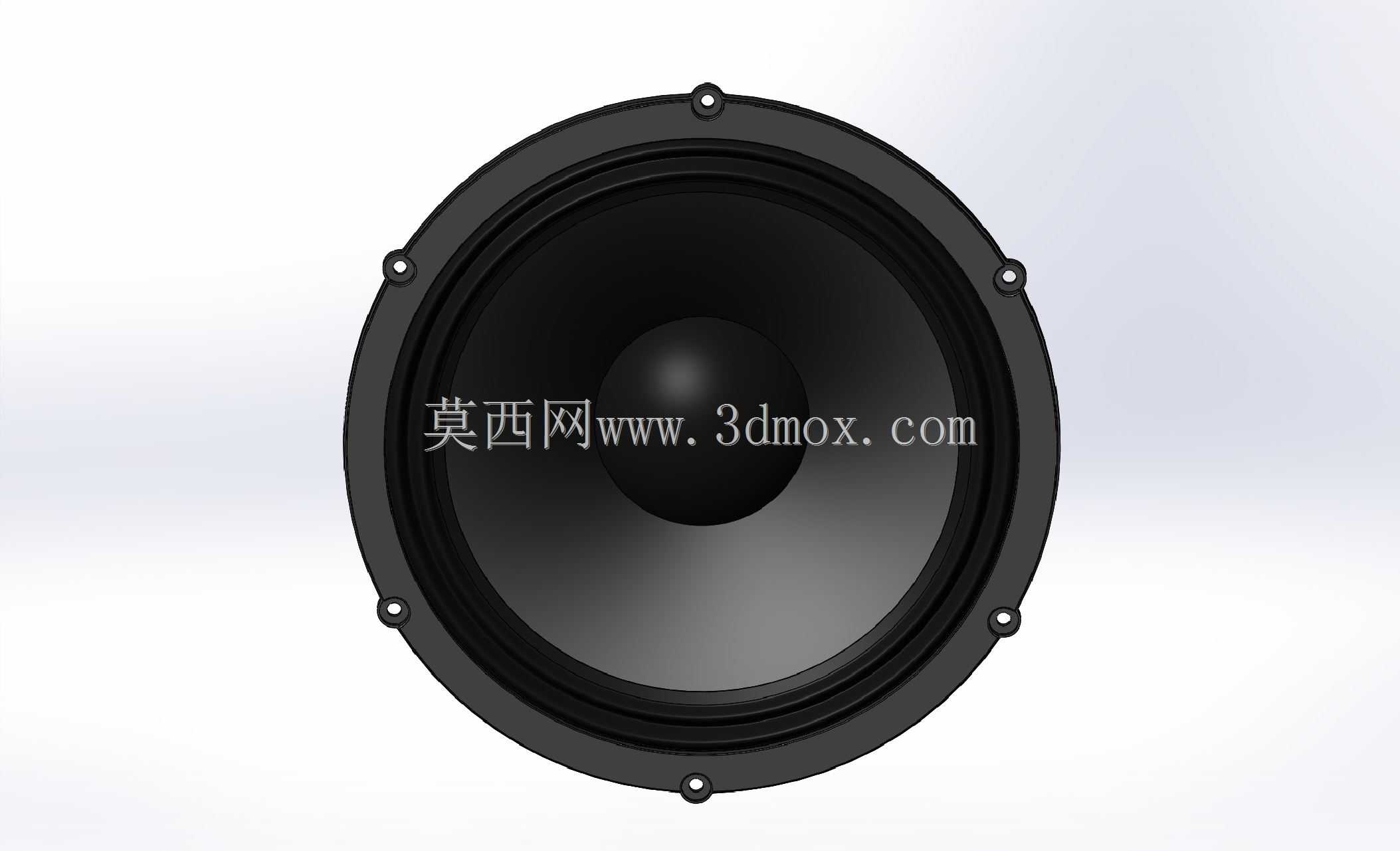

　　从安装边界来看，外圈的安装法兰均匀分布了四个沉头安装孔，孔位间距符合常规同规格低音单元的通用安装尺寸，可直接适配多数标准音箱的开孔位，法兰背面预留了密封胶条的安装槽，安装时嵌入密封胶条即可保证箱体与单元之间的气密性，避免低频声短路。单元后端的磁路组件外径小于盆架的安装开孔直径，安装时可直接从箱体正面嵌入，不需要从背部预留额外的操作空间，磁路后端的中心孔是常规的气压平衡孔，可平衡音圈运动时磁隙内部的气压变化，同时辅助音圈散热，延长单元长时间大功率工作的使用寿命。

　　建模过程中所有配合面都保留了实际生产的公差余量，磁隙的宽度、音圈的绕制宽度、定心支片的顺性匹配、锥盆的厚度梯度都按照实际量产产品的参数进行还原，没有做理想化的简化处理，比如盆架上的注塑浇口痕迹、接线端子的卡扣结构、折环的半圆弧截面、定心支片的波纹结构都做了精细化建模，可直接用于装配模拟、干涉检查，也可作为声学仿真的结构基础模型，帮助结构工程师快速完成音箱腔体的适配设计，不需要重新从零开始绘制单元的基础结构，缩短产品开发前期的建模周期。在做音箱结构设计时，可直接将该模型导入装配环境，核对单元与箱体内部加强筋、分频器、接线柱的位置干涉，确认单元突出箱体面板的高度，调整前面板的网罩安装位距离，避免网罩与锥盆、折环发生碰撞，同时可根据单元的磁路深度调整箱体内部的净容积，匹配对应的倒相管参数，保证低频响应的平直度。
