SOP20封装贴片转直插电子转接板

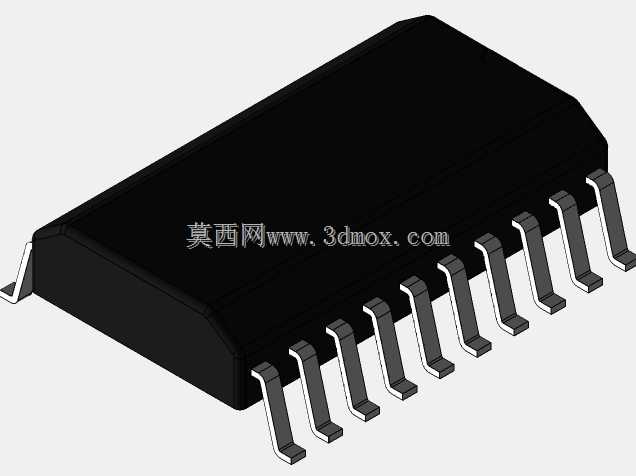

　　在电子原型开发、小批量电路调试以及老旧设备维修替换场景中，贴片封装芯片的直插适配始终是一线硬件工程师绕不开的实操需求，这款SOP20引脚间距1.27mm的转接板，正是针对这类场景做的结构适配设计。日常做 breadboard 搭试电路时，SOP20封装的贴片芯片引脚间距仅1.27mm，无法直接插入标准2.54mm间距的面包板孔位，也没法直接焊接在通用洞洞板上完成快速验证，这块转接板的核心作用就是完成引脚间距的转换，把贴片侧1.27mm间距的焊盘，通过板上走线引出到板边2.54mm间距的直插排针引脚，让贴片芯片可以像直插元件一样直接插接使用，省去临时飞线、手工搭焊的繁琐步骤，也能避免飞线带来的接触不良、信号干扰问题。

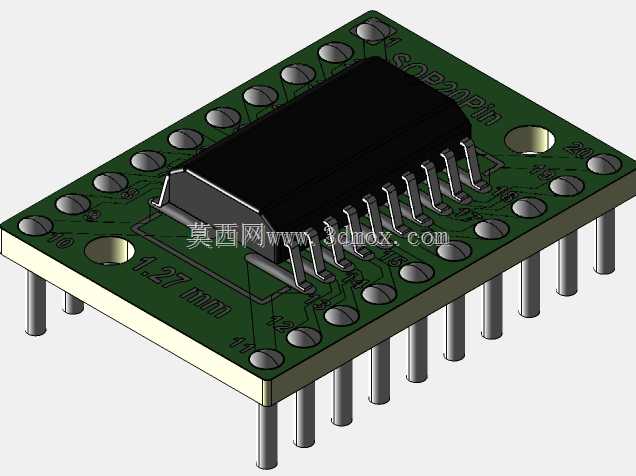

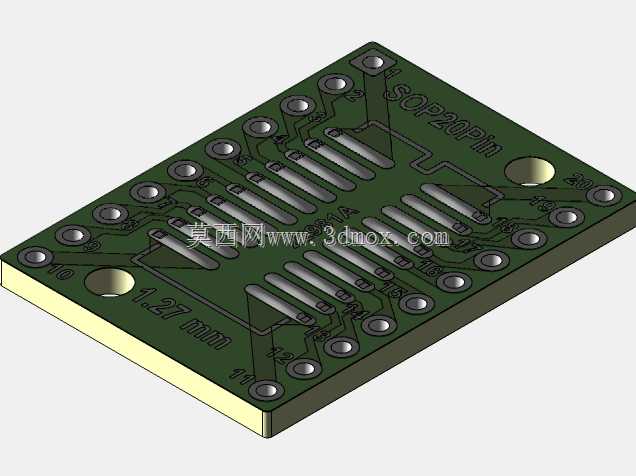

　　从结构设计逻辑来看，板体采用标准FR-4环氧玻纤基板材质，绿色阻焊层覆盖非焊接区域，焊盘位置做了沉金处理提升焊接可靠性，板上对应SOP20芯片的每一个引脚都做了独立走线，没有出现线宽突变、走线交叉的问题，信号路径短且阻抗一致性好，哪怕是传输低速数字信号、模拟小信号也不会出现明显的信号衰减。板体四角预留了直径3mm左右的安装固定孔，既可以用铜柱将转接板固定在设备壳体内部的安装柱上，也可以配合尼龙扎带将板体绑扎在走线槽旁，避免设备震动过程中转接板移位导致引脚脱焊。板上丝印清晰标注了1脚位置、SOP20Pin字样以及1.27mm的间距参数，焊接芯片时可以快速对位，不会出现芯片装反导致的烧毁问题，排针引脚长度统一为10mm左右，插入标准面包板或者焊接在母板上时，插入深度足够，不会出现引脚过短接触虚接、过长导致背面短路的问题。

　　实际使用场景中，这类转接板除了用于原型开发阶段的电路验证，还可以在量产前的小批量试产阶段做功能替代，当贴片芯片焊接良率还在调试阶段时，用转接板搭载直插排针的方式可以快速替换故障芯片，不用反复拆焊PCB上的贴片元件损伤焊盘；在老旧通讯设备维修时，很多原厂直插芯片已经停产，市面上能采购到的多为同参数的SOP20贴片替代料，通过这块转接板就可以直接替换原有直插芯片的安装位，不用改动原有设备的PCB结构，大幅降低维修的改造成本。设计过程中特意将贴片芯片的安装位置设置在板体中心区域，焊接时芯片四周都预留了足够的烙铁操作空间，哪怕是手工焊接经验不足的新手，也不会因为操作空间不足烫坏周边走线，排针引脚的位置严格对齐2.54mm网格标准，不管是插接在面包板、洞洞板还是焊接在标准间距的接插件上，都能做到孔位完全匹配，不会出现引脚错位插不进去的问题。板体整体厚度控制在1.6mm，和常规PCB板厚一致，安装时不会因为板厚问题导致排针焊接高度不一致，板边做了圆角处理，没有尖锐的毛刺，拿取焊接时不会划伤手部，也不会在安装时刮坏周边的导线绝缘层。

　　从安装边界来看，整个转接板加上焊接完成的SOP20芯片以及直插排针，整体占用的平面尺寸不超过25mm×20mm，在设备内部预留的安装空间只要满足这个尺寸要求就可以顺利安装，排针突出板体背面的高度为8mm左右，计算安装间隙时只要预留10mm的垂直空间就不会出现和其他元件干涉的问题。板上的走线宽度统一设置为0.8mm，过流能力可以满足常规SOP20封装芯片的电流需求，不管是逻辑芯片、小型接口芯片还是小功率驱动芯片，都可以通过这块转接板完成引脚适配，不需要额外做走线加粗处理。固定孔的位置距离板边3mm，安装时螺丝头不会超出板体边缘，也不会和周边的走线、焊盘出现干涉，哪怕是用M3的螺丝加垫片固定，也不会压坏板上的线路。
