直插元件布局小型功能电路板结构设计

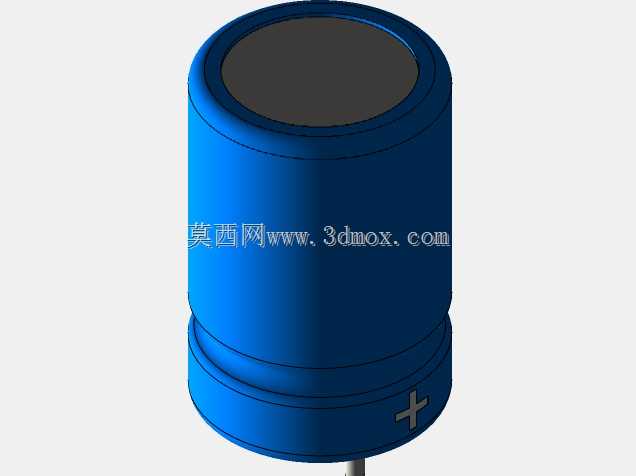

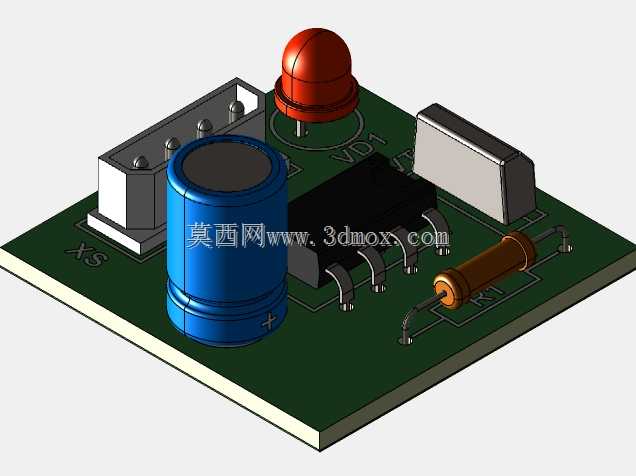

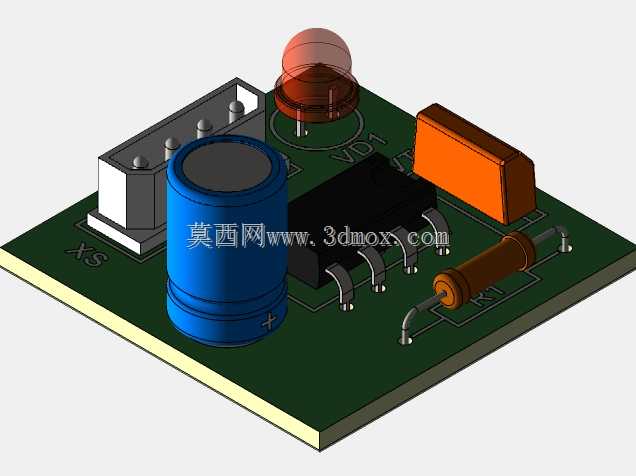

　　在小型手持通讯终端、便携数据采集模块这类对空间占用要求严苛的通讯类设备里，这类集成基础直插元件的功能电路板，往往承担着信号转接、电源滤波、基础逻辑控制的核心作用，很多时候不需要走高密度SMT贴片工艺，小批量试制阶段用直插元件方案，既能快速完成功能验证，也方便后期调试时更换元件参数，降低试错成本。从结构布局来看，这块板采用单面板布线设计，所有元件均布置在PCB顶层，底层预留整面铺铜作为接地层，能有效降低信号回路阻抗，减少外接电磁干扰对板上弱信号的影响。板上元件排布遵循信号流向逻辑，电源输入路径上先布置铝电解电容做一级滤波，紧挨着芯片电源引脚布置，尽可能缩短滤波电容到芯片引脚的走线长度，避免走线寄生电感削弱高频滤波效果；

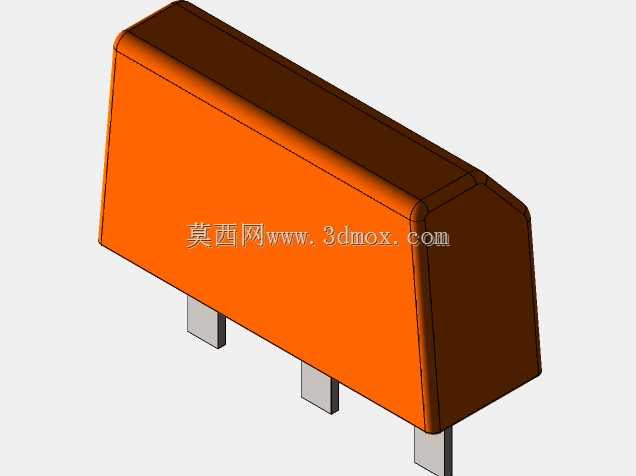

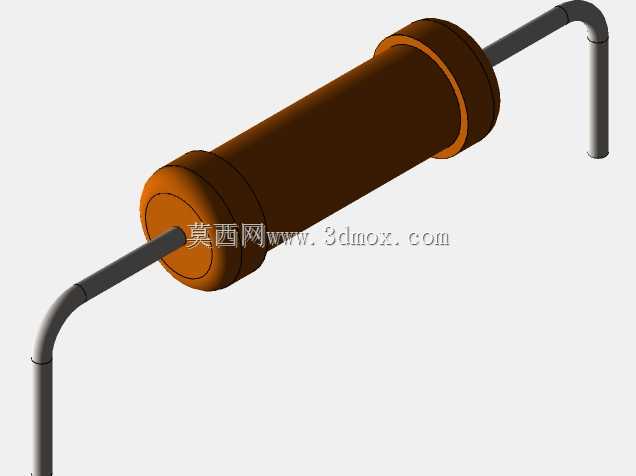

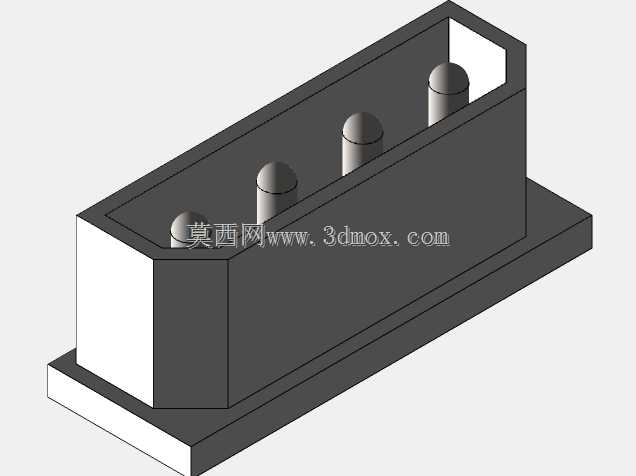

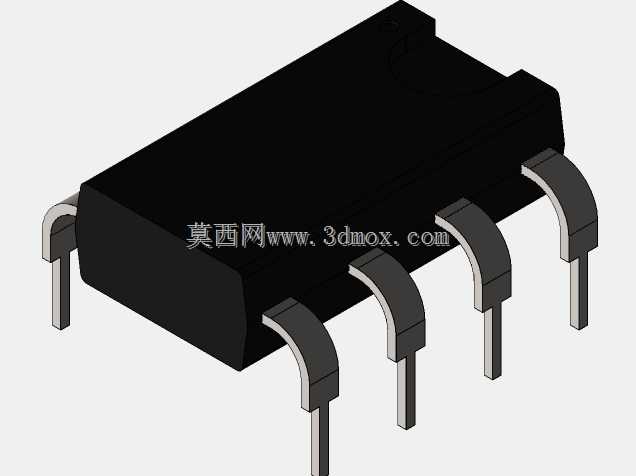

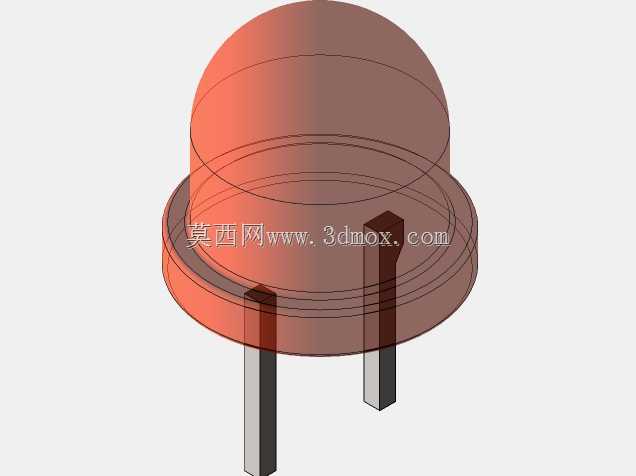

　　碳膜电阻串联在指示灯回路里，起到限流作用，防止指示灯过流烧毁，电阻的轴向顺着板边方向布置，焊接时引脚受力更均匀，也能减少占用板上横向空间。红色LED指示灯布置在板边靠近设备外壳透光孔的位置，装配时不需要额外加导光柱，光线可直接透过外壳开孔透出，减少装配零件数量；橙色的安规电容布置在信号输入侧，用来滤除共模干扰，避免外部串入的尖峰脉冲损坏后级芯片；8引脚直插芯片布置在板件中心区域，四周预留足够的焊接操作空间，后期如果需要更换芯片，烙铁头不会碰到周边元件造成连带损坏。灰色的直插排针作为对外接口，布置在板件边缘，排针引脚间距采用标准2.54mm规格，可直接对接常用的杜邦线、排线座，不需要定制特殊接插件，适配性更强。从安装边界来看，

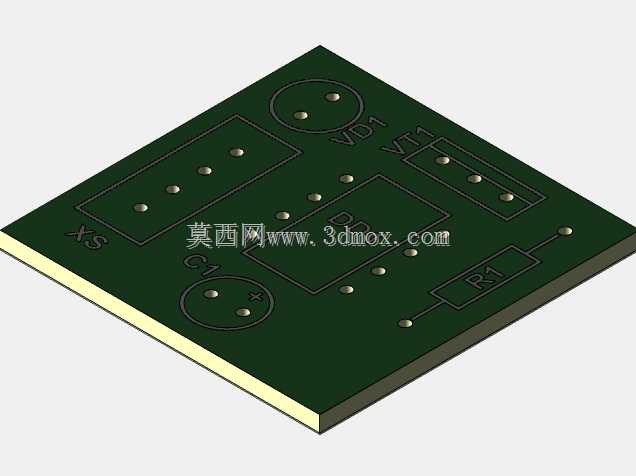

　　板件整体采用矩形轮廓，四个角预留的安装孔位适配M2规格的铜柱固定，安装时板件底部距离设备壳体底面预留2mm间隙，避免底层焊盘接触壳体造成短路；板上最高的元件是铝电解电容，高度控制在12mm以内，对应设备内部的垂直安装空间只要预留13mm的净空就可以完成装配，不会和上方的壳体结构产生干涉。设计时特意将所有极性元件的极性标识做了丝印标注，电解电容的负极、LED的正负极、芯片的1脚位置都在丝印层做了清晰标记，生产焊接时不容易出现极性接反的问题，降低生产返修率。走线宽度上，电源回路走线采用1.2mm宽度，可承载最大1A的持续电流，信号回路走线采用0.6mm宽度，满足常规弱信号传输要求，走线转角全部采用45度斜角，

　　避免直角走线造成的信号反射问题，也能减少蚀刻过程中尖角处的酸蚀过度问题。这类电路板的应用场景不局限于通讯终端内部，在小型工控信号转接模块、DIY电子制作项目里也有很高的复用性，因为采用的都是通用直插元件，物料采购成本低，替换性强，不需要依赖特殊的贴片设备就能完成手工焊接，小批量生产的启动成本很低。设计过程中需要注意元件的高度差匹配，排针的高度略高于芯片本体，低于电解电容高度，装配时如果板件上方需要叠加其他板卡，排针可以直接作为支撑和连接结构，不需要额外加装支撑柱。另外板上预留的丝印字符除了元件标号，还在接口位置标注了每个引脚的功能定义，调试时不需要反复查阅原理图就能快速完成接线，减少调试阶段的接线错误概率。
