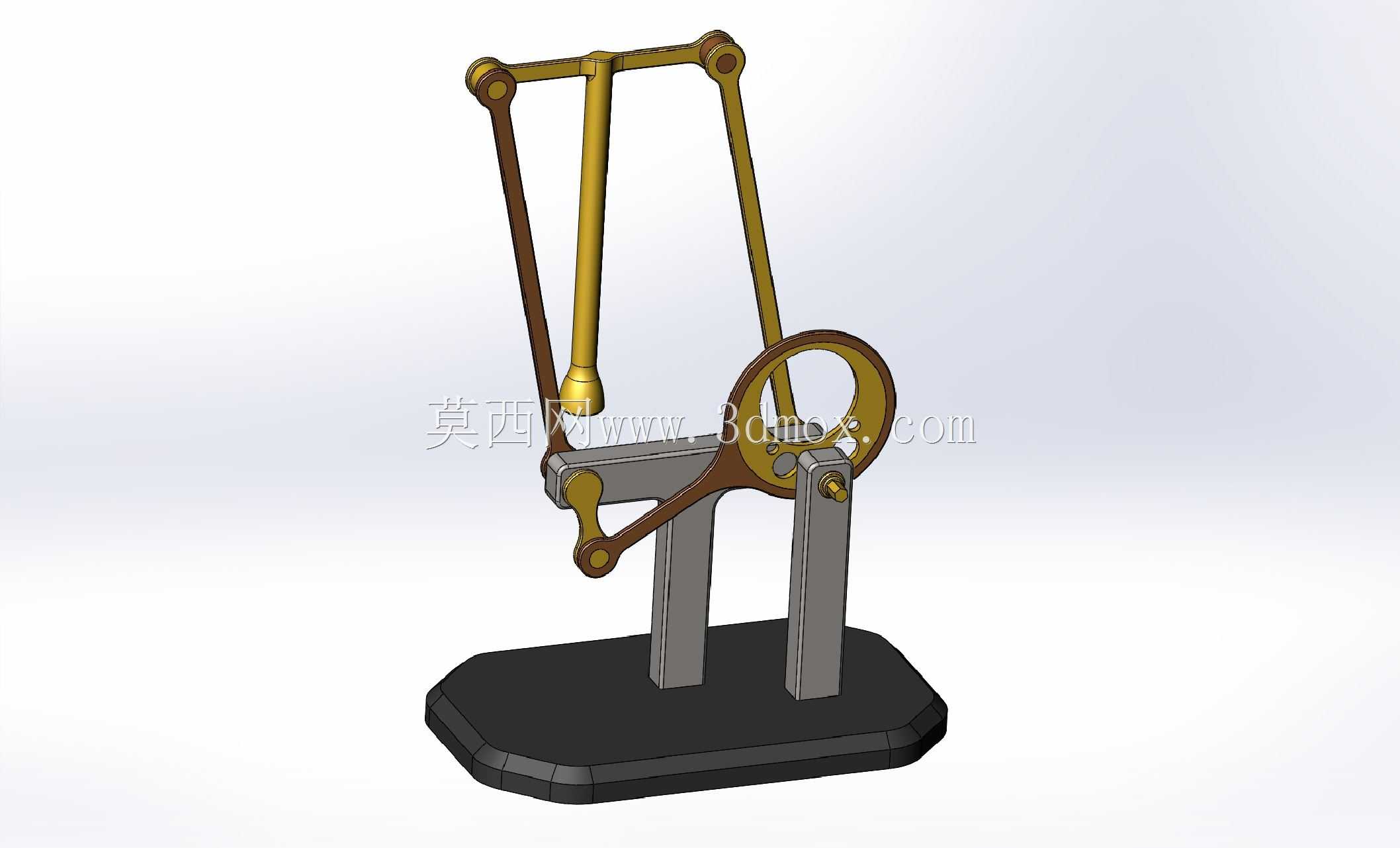

曲柄摇杆式拾取放置联动机械装置

　　这套连杆式拾取放置机构，核心采用曲柄摇杆搭配平行四边形抬升臂的组合传动逻辑，在轻工小件分拣、小尺寸工件上下料、实验室样本转移这类需要固定轨迹往复取放的场景中适配性极强，相比多轴机械手的复杂控制，纯机械联动的结构不需要复杂的电控编程，仅通过单动力输入即可完成整套取放动作循环，在低成本自动化改造、教学演示实验台搭建场景中能大幅降低搭建与维护成本。

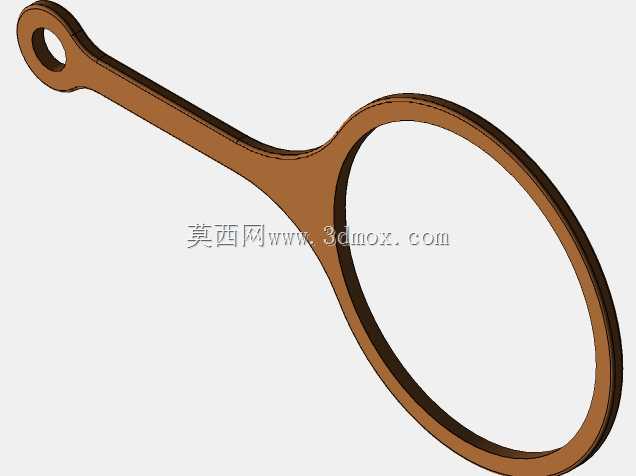

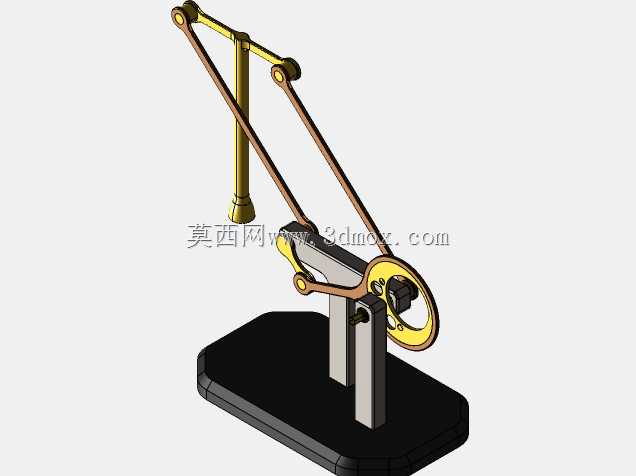

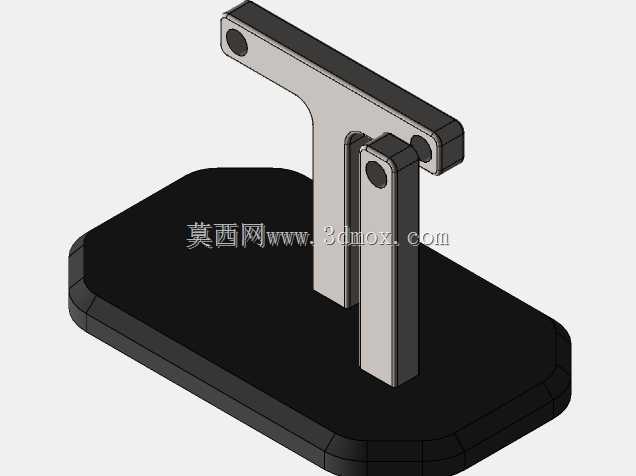

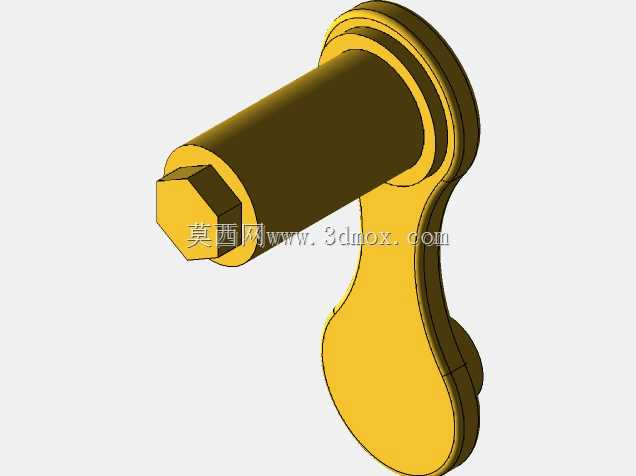

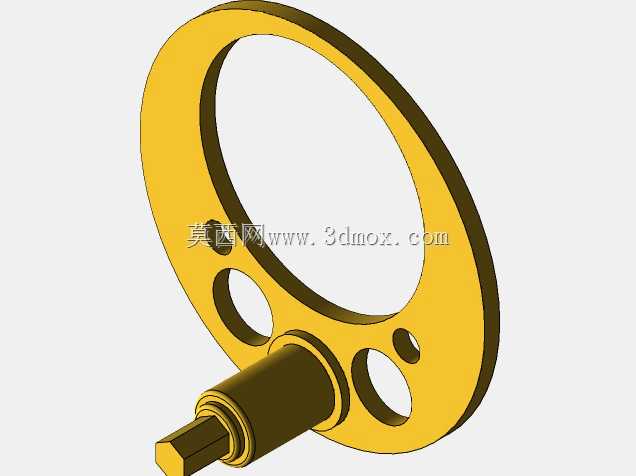

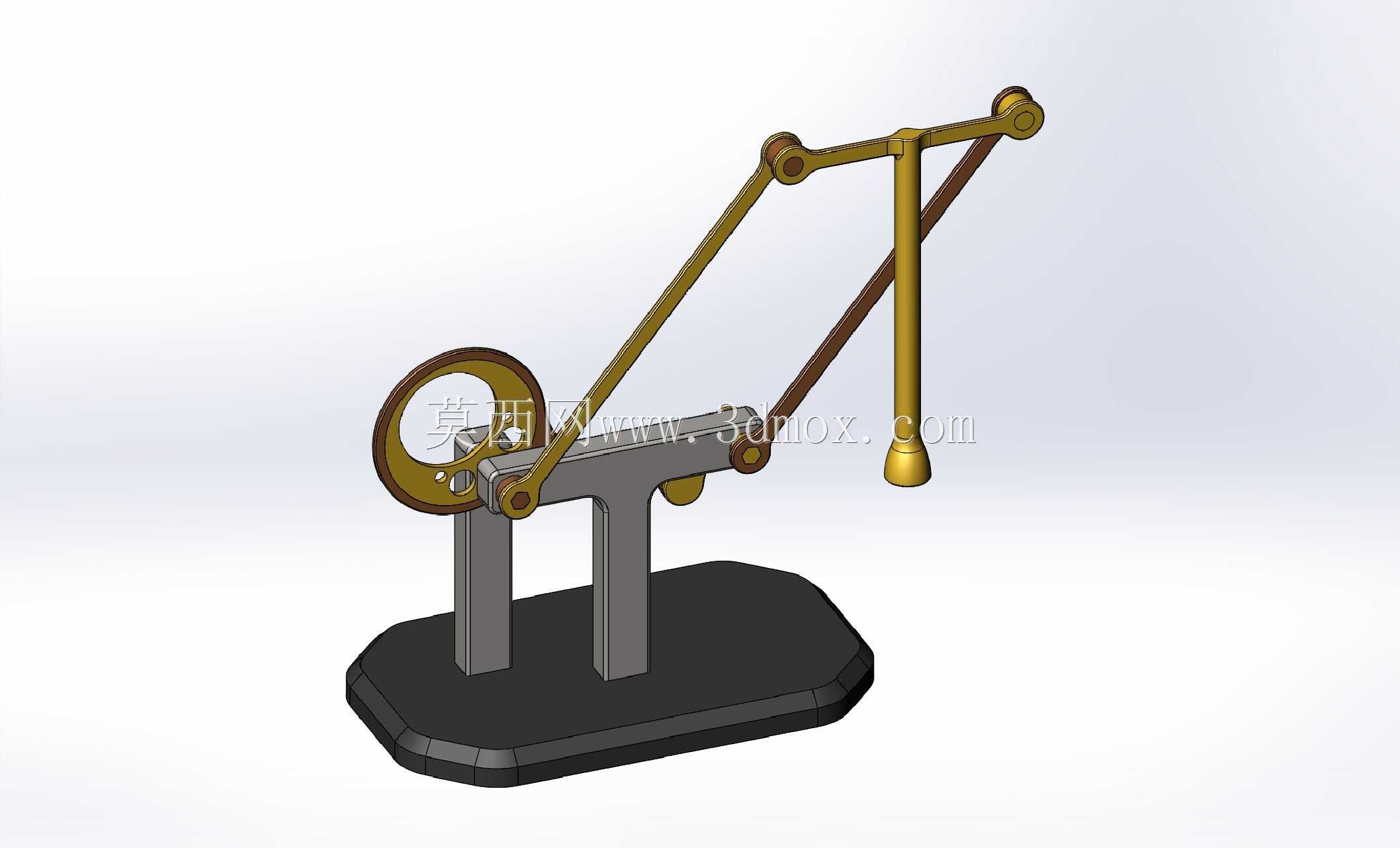

　　从结构布局来看，整套机构的安装基准为底部的多边形配重底座，底座采用带圆角的平板结构，两个竖直支撑立柱通过螺栓锁紧固定在底座上，作为整套传动构件的安装载体，安装时需要保证两个立柱的顶面平行度公差控制在0.1mm以内，避免后续连杆运动出现卡滞。动力输入侧的带轮与曲柄为同轴固连结构，曲柄的偏心距直接决定了末端拾取端的水平行程范围，设计时可根据实际取放工位的间距调整偏心距数值，常规适配100-200mm的工位间距需求，当需要更大行程时可同步加长摇杆与平行臂的杆长，同时校核各铰接点的运动干涉边界。

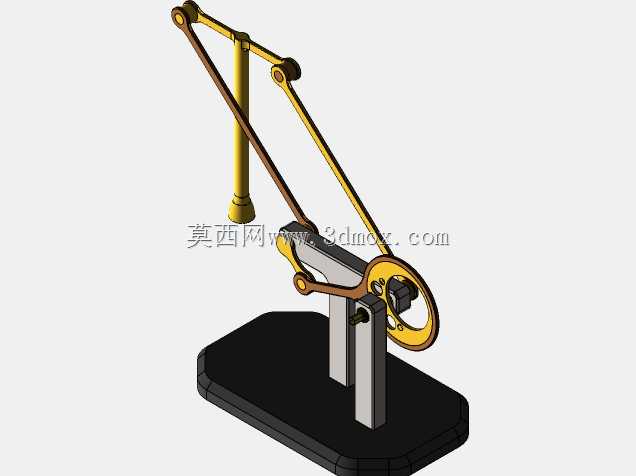

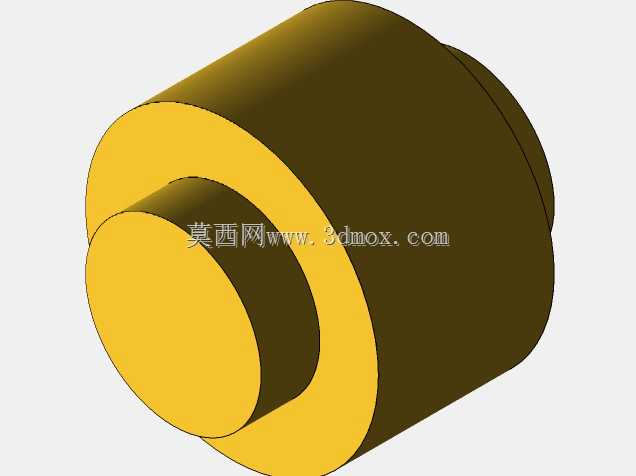

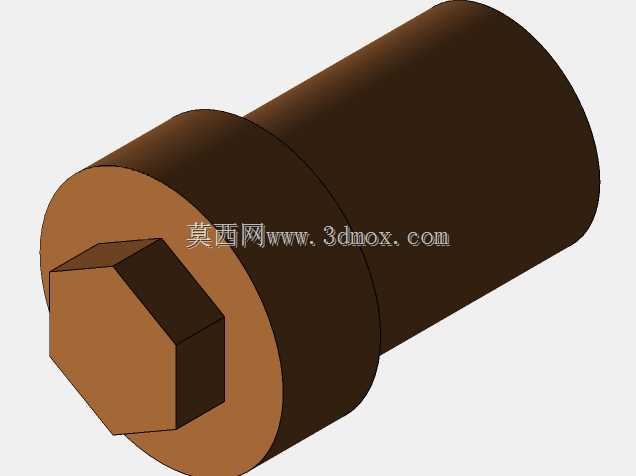

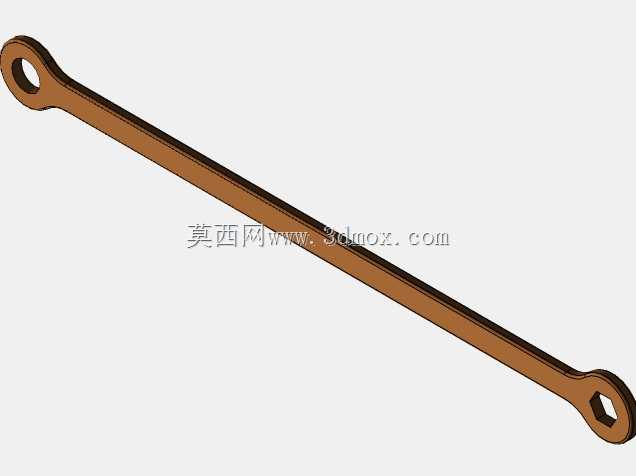

　　平行四边形抬升臂的设计是这套机构的核心亮点，两根平行布置的长连杆两端分别与上部铰接座、下部摇杆铰接，保证末端拾取端在整个运动循环中始终保持竖直姿态，不需要额外增加姿态调整结构即可保证拾取的工件不会出现倾斜掉落，适配真空吸盘、简易夹爪等多种末端执行器的安装。铰接点全部采用销轴加轴套的配合形式，轴套选用自润滑铜套材质，长时间往复运动不需要频繁加注润滑脂，维护周期可拉长至半年以上，适合长时间连续运行的产线工位使用。

　　在实际安装调试过程中，需要先将曲柄转动至下止点位置，此时调整抬升臂的下限位，保证末端拾取端刚好到达取料工位的承载面，预留5-10mm的缓冲行程避免硬碰撞；当曲柄转动至上止点时，末端拾取端到达放料工位上方，此时平行四边形机构的抬升高度刚好满足越过工位间挡边的需求，常规设计下抬升高度为80-120mm，可根据实际工位的障碍物高度调整上臂的铰接点位置。整套机构的动力输入可搭配低速减速电机，输入转速控制在30-60rpm即可匹配常规产线的取放节拍，单循环动作时间在1-2s区间，可满足大部分中小件物料的转运节拍需求。

　　从运动轨迹校核角度，设计阶段需要通过运动仿真验证各连杆在整个循环中的位置关系，避免出现死点位置，这套机构将曲柄的整周转动转化为末端的近似矩形轨迹，竖直段完成拾取与释放动作，水平段完成物料的转移，轨迹平滑无突变，运动过程中冲击载荷小，各铰接点的受力均匀，连杆构件可采用6061铝合金加工制作，在保证结构强度的同时降低整体运动惯量，减少动力输入的功率需求，常规工况下搭配60W的减速电机即可稳定驱动。底座的重量需要根据整套机构的运行速度做匹配，高速运行时可在底座内部增加配重块，避免机构运动过程中出现晃动，保证取放位置的重复定位精度，常规加工精度下这套机构的重复定位精度可控制在±0.5mm以内，满足大部分普通分拣、上下料场景的精度要求，不需要额外增加位置检测传感器即可稳定运行。
