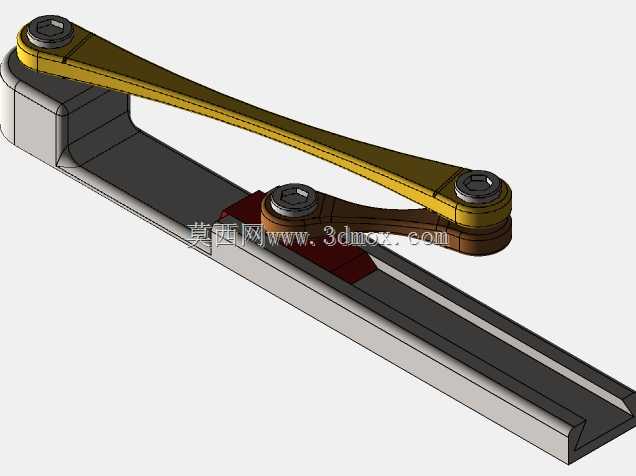

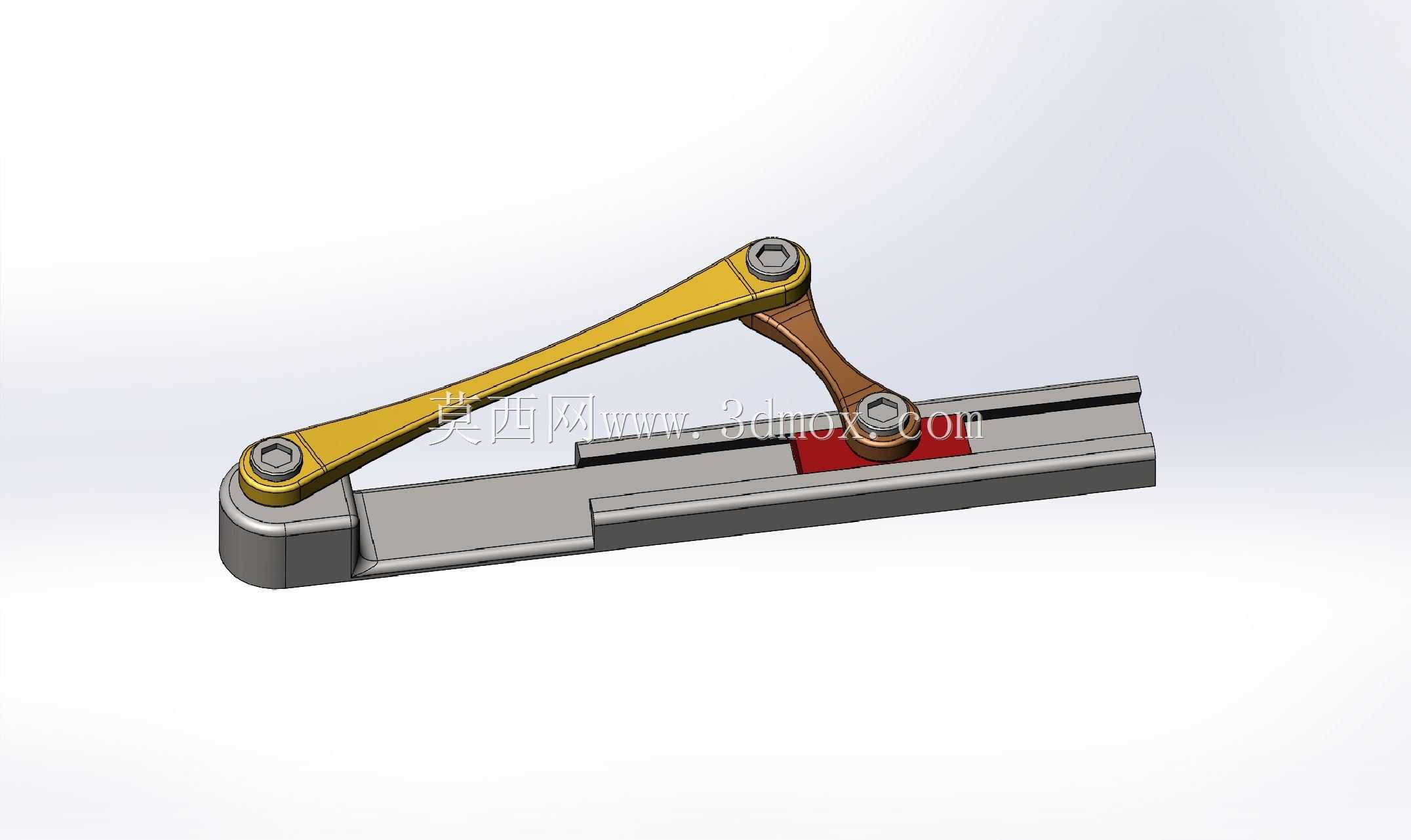

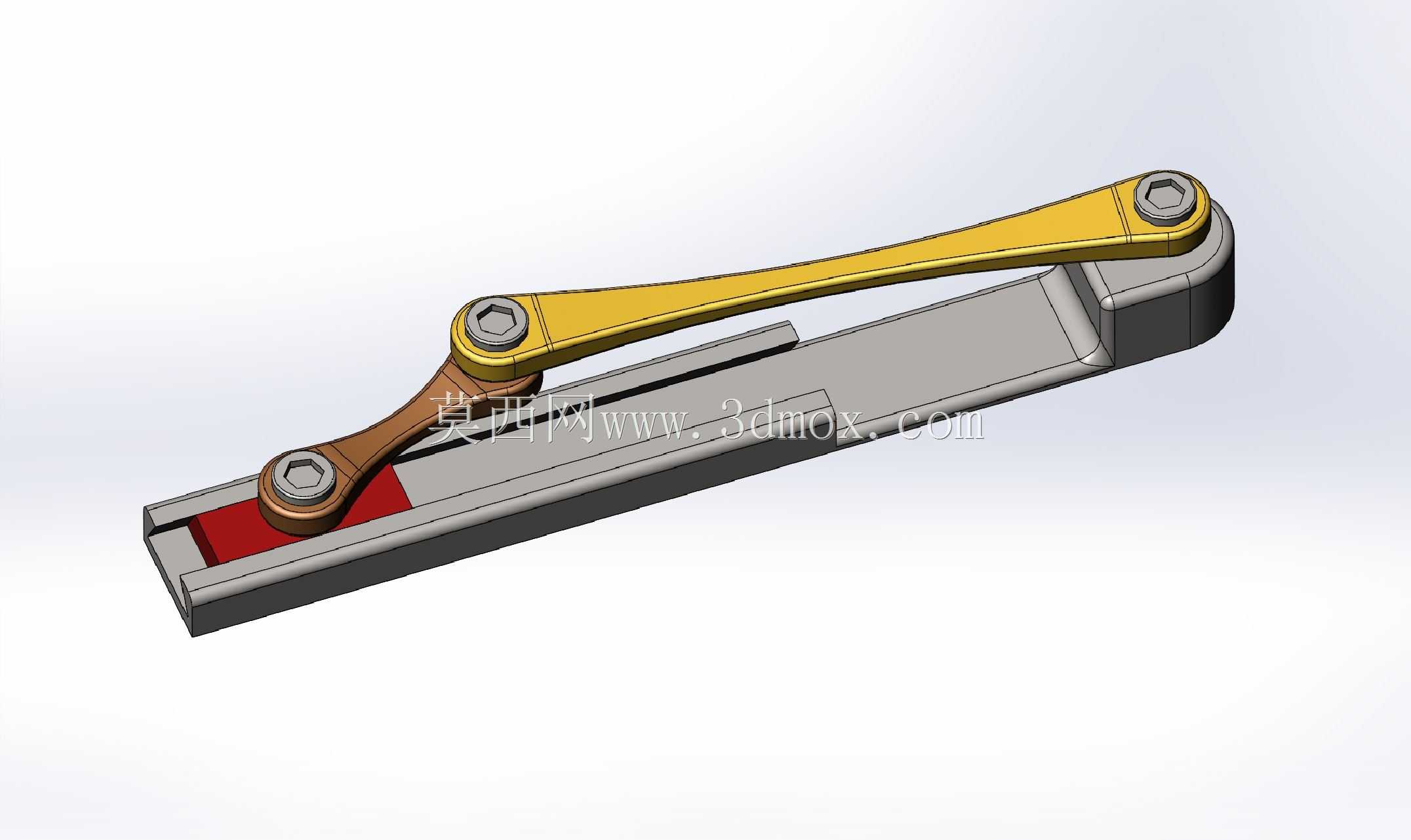

  这套曲柄滑块传动结构,核心是实现旋转运动与直线往复运动的精准转换,在各类需要直线进给、往复推送的工业场景中应用极广,从轻工包装线的物料推送工位,到小型专用设备的进给单元,再到教学演示用的机构实训台,都能见到这类结构的衍生设计。整套结构的运动逻辑非常清晰:主动曲柄绕固定铰接点做整周回转,通过中间连杆带动滑块沿直线导轨做往复滑移,没有多余的传动冗余,运动传递效率在常规连杆机构中属于第一梯队。

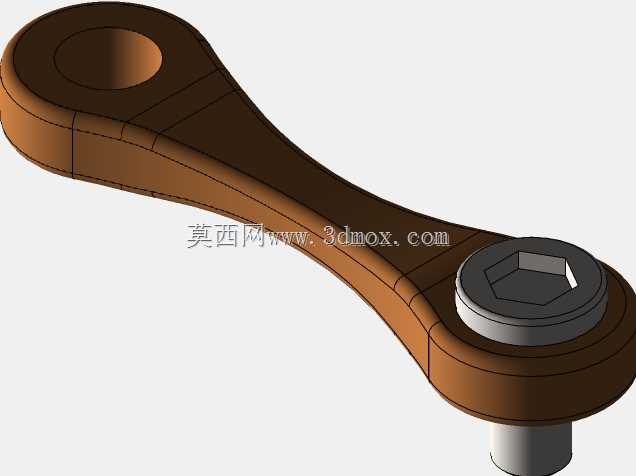

  从实际安装边界来看,整套机构的安装基面为导轨的底部安装面,安装时需要保证导轨的直线度公差控制在0.02mm/100mm范围内,避免滑块运行时出现卡滞、爬行问题。曲柄的回转中心与导轨导向面的平行度需要严格管控,若平行度超差,会导致连杆两端铰接点出现附加侧向力,加速铰接处销轴与轴套的磨损,长期运行还会出现连杆变形、滑块偏磨的故障。结构的铰接位置均采用标准内六角圆柱头螺钉作为销轴紧固件,装配时需要在铰接面添加润滑脂,降低转动副的摩擦阻力,同时预留0.01-0.03mm的转动间隙,避免过盈配合导致机构卡死。

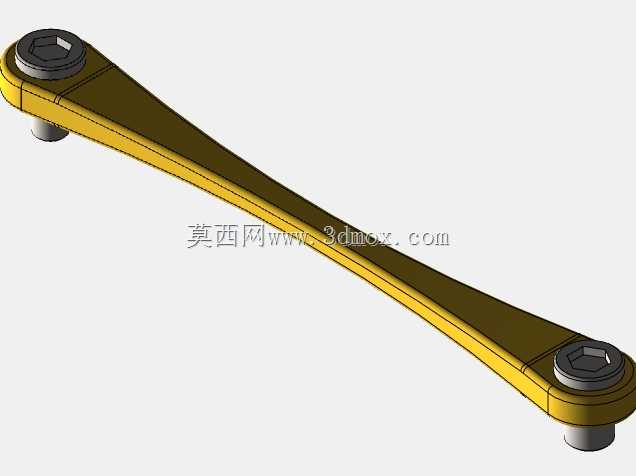

  设计这类机构时,首先要根据实际工况的行程需求确定曲柄的长度,滑块的行程为曲柄长度的2倍,这是对心曲柄滑块的核心运动特性,若需要实现急回特性,则可以调整曲柄回转中心与导轨导向面的偏置距离,偏置量越大,急回特性越明显,但对应的侧向分力也会随之增大,需要同步提升滑块与导轨的耐磨性能。连杆的长度设计需要兼顾传动角要求,传动角最小不能小于40度,否则机构运行时的压力角过大,会导致驱动力损耗激增,甚至出现死点位置无法启动的问题。

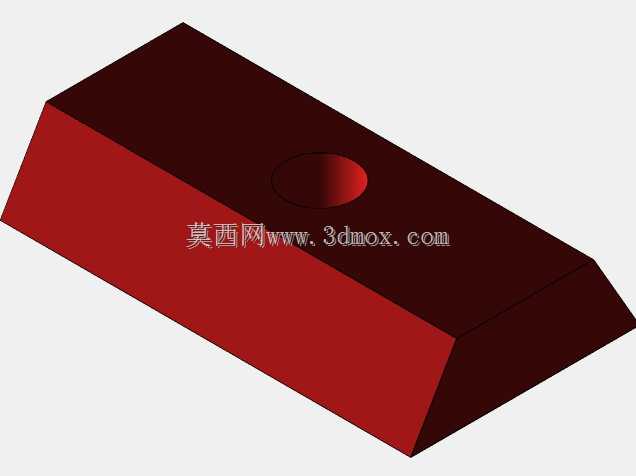

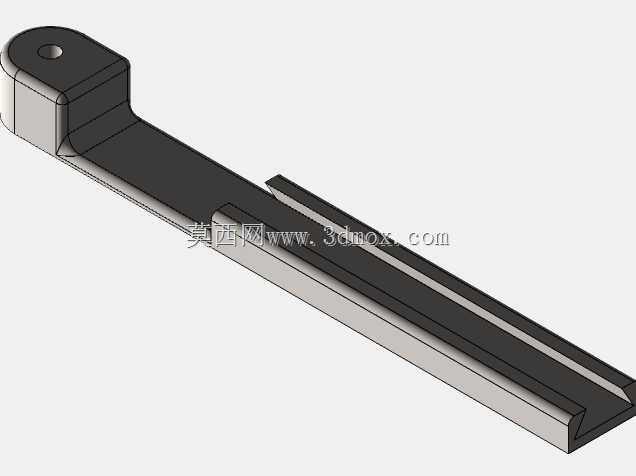

  导轨部分采用一体化的凹槽式导向结构,滑块与导轨的配合面为面接触,相比线接触的滚珠导轨,这类滑动导向结构的抗冲击能力更强,适合低速、重载的往复运动场景,比如冲压设备的送料机构、小型压力机的工作滑块驱动,都可以采用这类导向形式。滑块上的红色限位块用于标识滑块的行程极限位置,实际应用中可以在对应位置安装行程开关,实现机构的行程限位与自动往复控制,避免滑块超程运行导致机构碰撞损坏。

  在功能特性上,这套结构没有复杂的电控元件,纯机械传动的可靠性极高,在恶劣的工业环境下,比如多粉尘、有油污的生产车间,只要做好定期润滑维护,就能实现长期稳定运行,不会像气动、液压驱动的直线机构那样出现泄漏、压力波动导致的运动不稳问题。结构的所有零部件都采用常规机械加工工艺即可生产,曲柄、连杆可以采用45号钢调质处理,导轨与滑块可以采用铸铁或者铝合金材料,根据实际负载需求选择对应材质即可,加工成本低,后期维护更换配件也非常方便。

  建模过程中需要重点校验运动干涉问题,当曲柄运行到与连杆共线的两个极限位置时,要确认连杆与导轨、曲柄与安装基面之间没有碰撞,同时要核算铰接处的销轴强度,根据机构的运行速度与负载大小,选择合适直径的销轴,避免长期交变载荷下销轴出现疲劳断裂。对于需要高速运行的场景,还需要对曲柄做动平衡处理,降低高速回转时的振动,提升整套机构的运行平稳性。
