双同轴活塞齿轮联动空气压缩机构

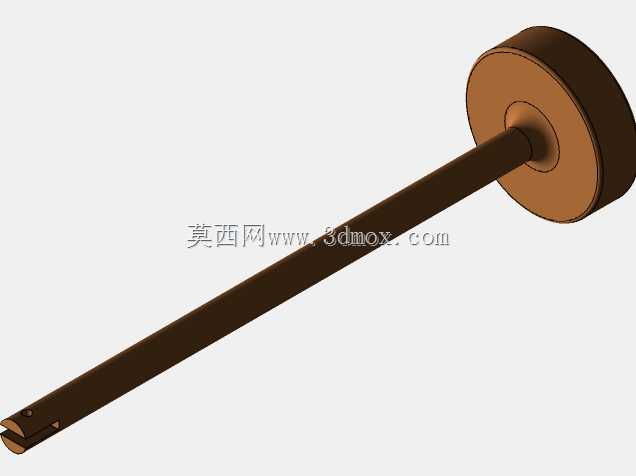

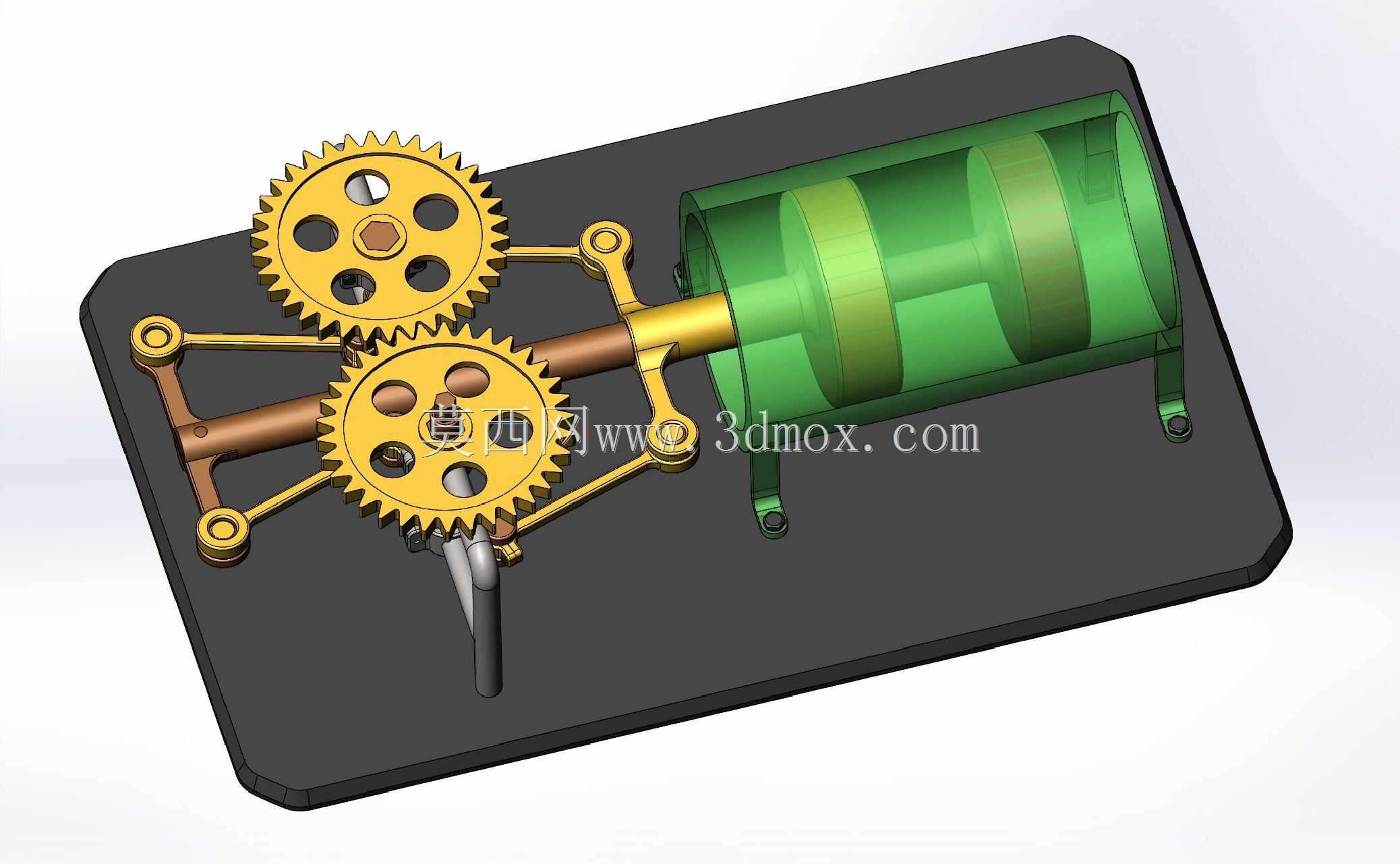

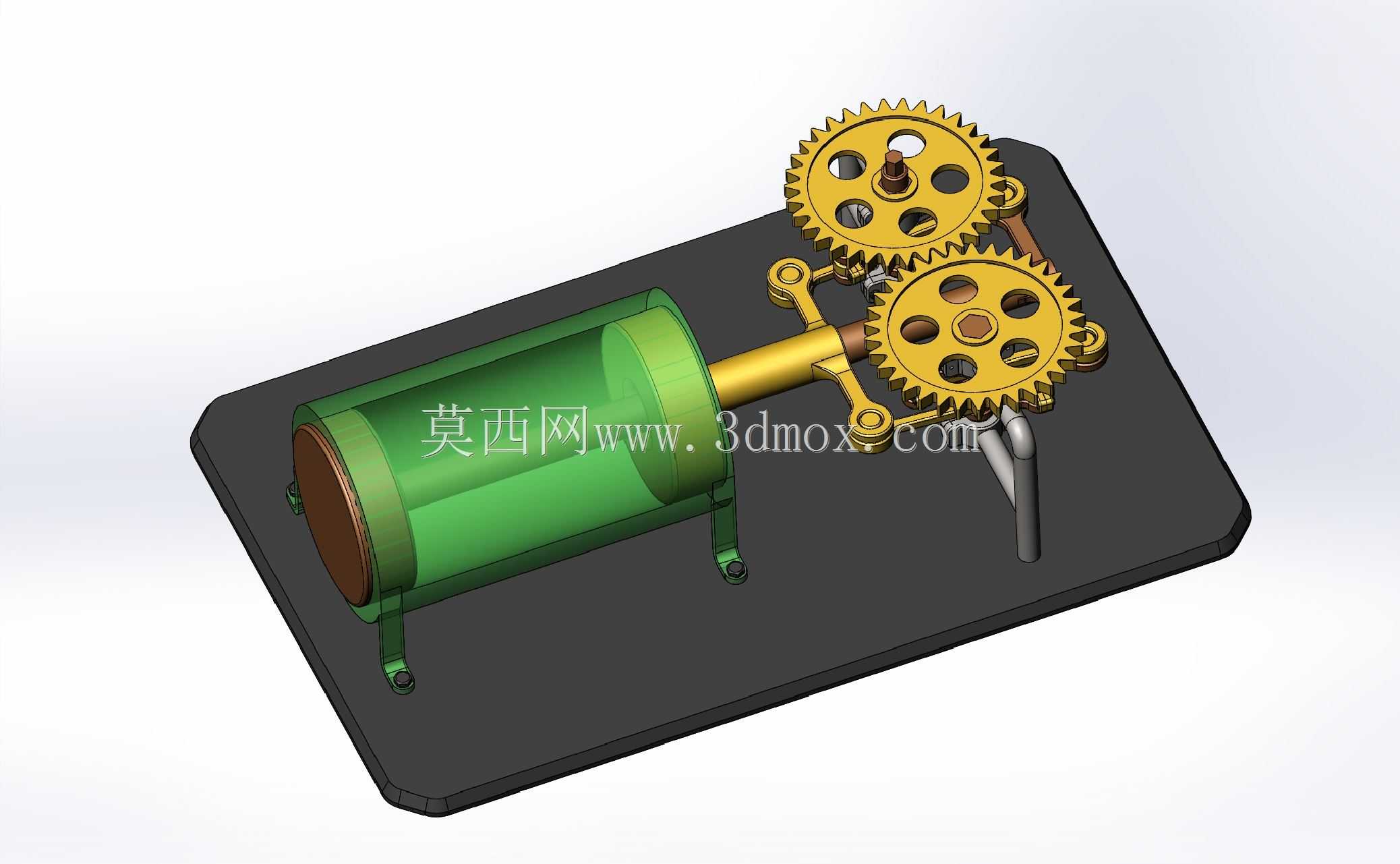

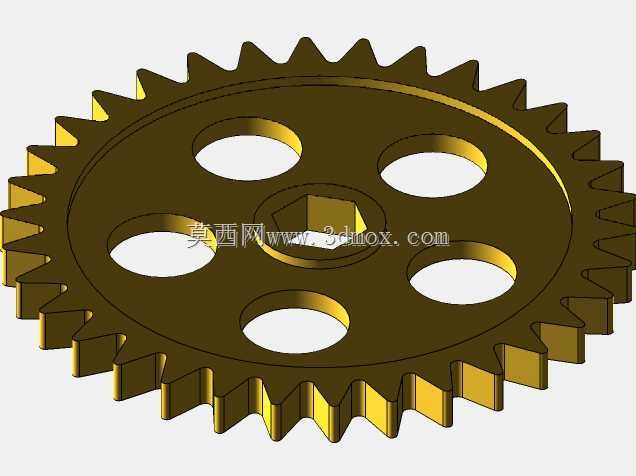

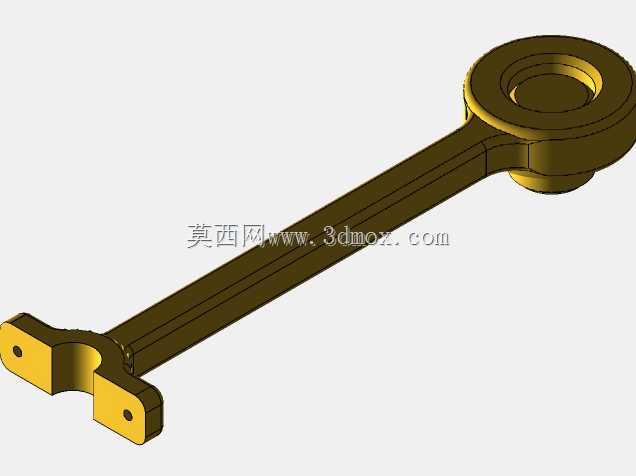

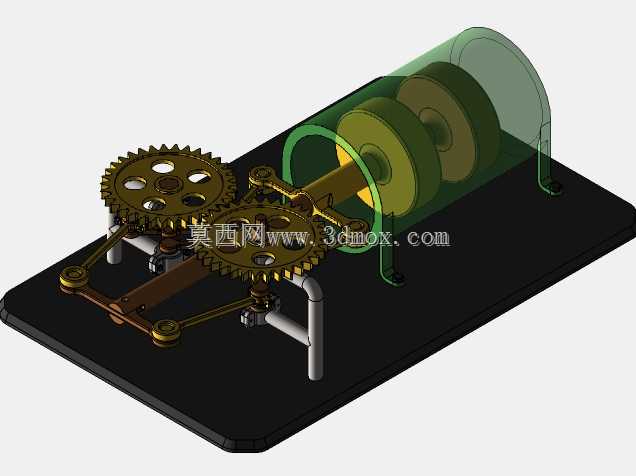

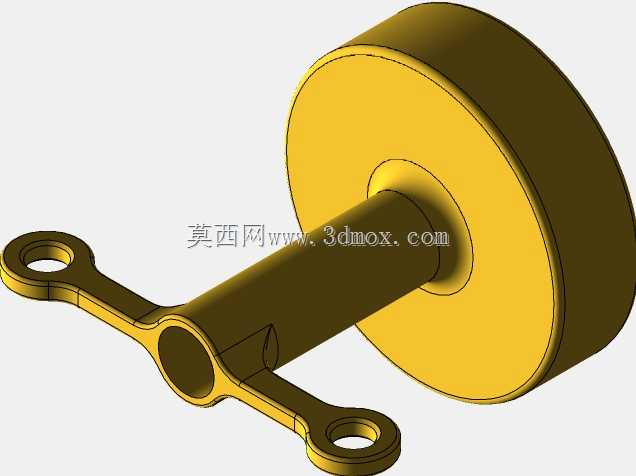

　　这套带齿轮联动结构的双同轴活塞空气压缩机构，在小型气动供给场景中有着很明确的适配性，常见于便携气动工具配套气源、小型实验台气压供给、教学演示教具开发这类对结构紧凑度、传动直观性有要求的场景。区别于常规单活塞压缩结构，这套设计采用两个同轴布置的活塞组件，配合两组啮合传动的正齿轮完成动力输入与运动转换，能在相同缸体容积下优化压缩行程的出力均匀性，降低单组活塞往复运动带来的振动幅度。从结构设计逻辑来看，动力输入端的摇柄直接连接下侧主动齿轮，主动齿轮与上侧从动齿轮保持标准模数啮合，两个齿轮的偏心位置分别铰接连杆组件，连杆另一端连接同轴布置的两个活塞，齿轮转动时通过偏心轴带动连杆做平面往复运动，进而推动活塞在透明缸体内完成吸气、

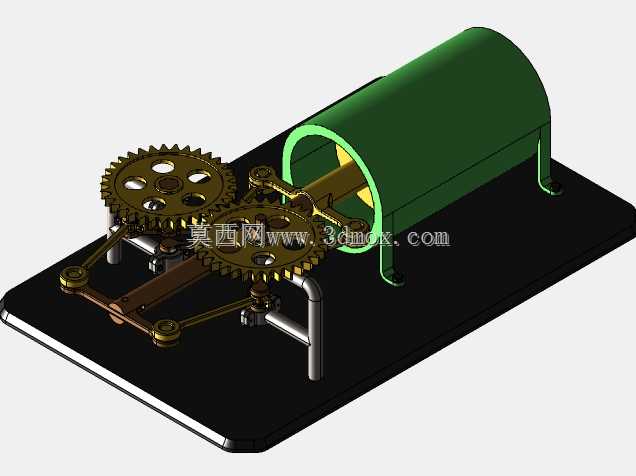

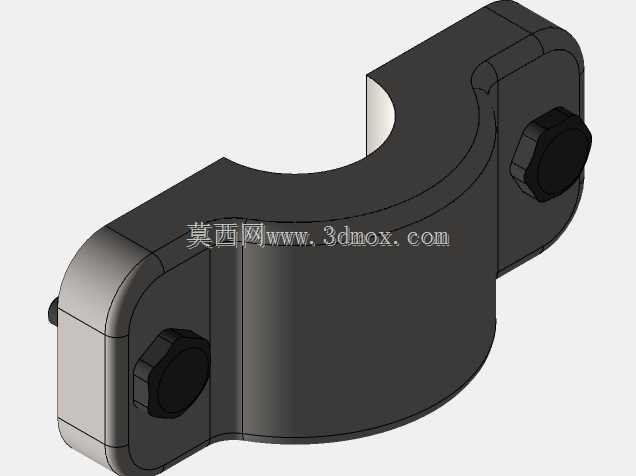

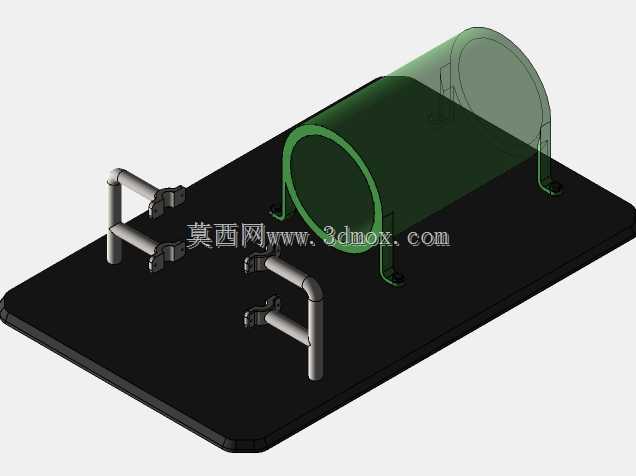

　　压缩的循环动作，缸体端部预留的安装支脚可以直接固定在安装基板上，不需要额外设计复杂的支撑结构。安装边界方面，整套机构所有传动部件都布置在一块矩形安装基板上，基板边缘预留了固定安装孔位，缸体轴线与齿轮组轴线保持平行布置，连杆运动轨迹完全覆盖在基板轮廓范围内，不会出现运动部件超出安装边界的干涉问题，整体横向尺寸适配常规小型台架的安装空间，竖向高度控制在可以直接加装透明保护罩的范围内，适合做教学演示时的安全防护加装。功能特性上，同轴双活塞的布置可以让两个活塞的压缩行程形成一定的相位差，相比单活塞结构输出的气压脉动更小，不需要额外加装大容积稳压罐就能获得相对平稳的气压输出；齿轮传动采用标准渐开线圆柱齿轮，传动效率高，加工难度低，常规铣削、

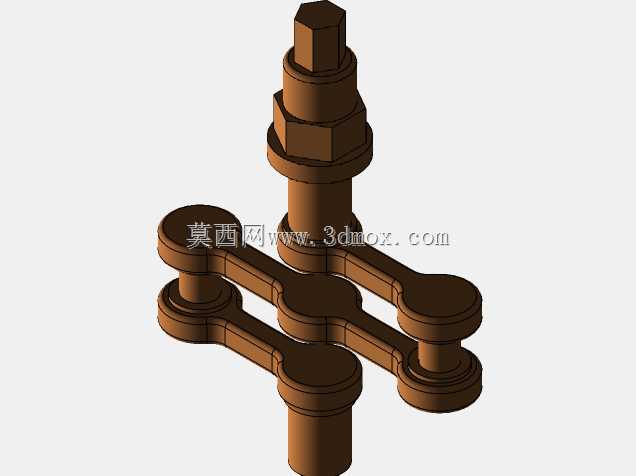

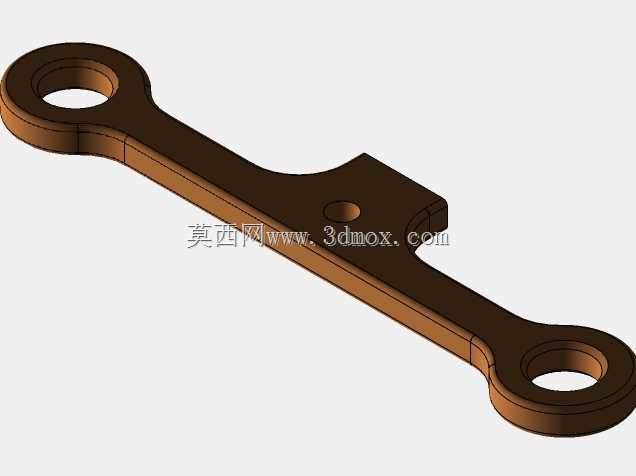

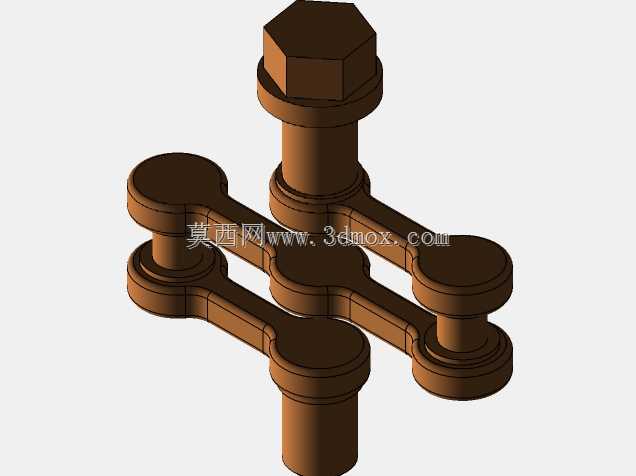

　　线切割工艺就能完成零件加工，不需要特殊定制的异形传动件；连杆与齿轮、活塞的铰接位置都采用销轴连接，磨损后可以单独更换销轴，不需要整体更换连杆或齿轮部件，后期维护成本更低。设计过程中需要重点关注的是齿轮偏心距与活塞行程的匹配关系，偏心距的尺寸直接决定活塞的往复行程长度，要结合缸体的有效压缩长度做参数匹配，避免活塞运动到上止点时碰撞缸体端盖，或是运动到下止点时脱离缸体密封段；两个齿轮的啮合中心距要严格按照齿轮模数、齿数计算确定，中心距偏差过大会导致齿轮传动卡滞或是啮合间隙过大产生传动冲击；连杆的长度要结合偏心距、活塞与齿轮的轴线间距做运动仿真校核，避免连杆运动过程中与齿轮轮辐、缸体外壁产生运动干涉。缸体采用透明可视化设计，

　　一方面可以在教学演示场景中直观观察活塞的往复运动过程，另一方面也能在样机测试阶段直接观察活塞环的密封状态，及时发现密封件磨损导致的漏气问题；缸体端部的排气接口预留了标准管螺纹安装位，可以直接连接气管、压力表、安全阀这类气动辅件，不需要额外做接口转接。这套结构的传动逻辑清晰，零件数量少，没有复杂的曲面结构，不管是做实物加工样机还是做运动仿真验证，都能快速完成搭建，对于刚接触机械传动结构的设计人员来说，也可以通过这套模型理解齿轮传动、曲柄滑块运动转换的基本原理，掌握活塞式压缩设备的核心结构设计要点。在实际选型适配时，如果需要提升输出气压，可以在现有结构基础上调整缸体内径、活塞密封件的材质，匹配更大模数的齿轮提升传动扭矩承载能力；如果需要缩小整体体积，可以适当减小齿轮齿数、缩短连杆长度，对应调整活塞行程参数，在保证压缩比满足使用要求的前提下压缩整体安装尺寸。
