双同轴活塞空气压缩传动机构设计

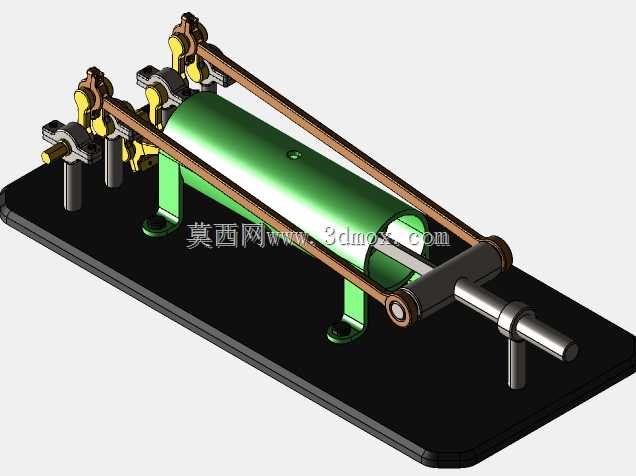

　　这套双同轴活塞压缩传动结构，核心针对小流量高压气源的紧凑型供给场景设计，常见于小型气动工具配套气源、实验台架稳压供气单元、便携气动设备内置动力模块这类对安装空间有严格限制的工况。区别于传统并列双缸的布局，两个活塞沿同一气缸轴线前后布置，共用同一气缸筒内壁作为运动导向面，能在相同排量要求下把整机径向尺寸压缩近40%，对于需要嵌入狭窄设备舱的集成式气源单元来说，这种布局能大幅降低安装边界的预留要求，不需要为并列缸体预留侧向安装空间。

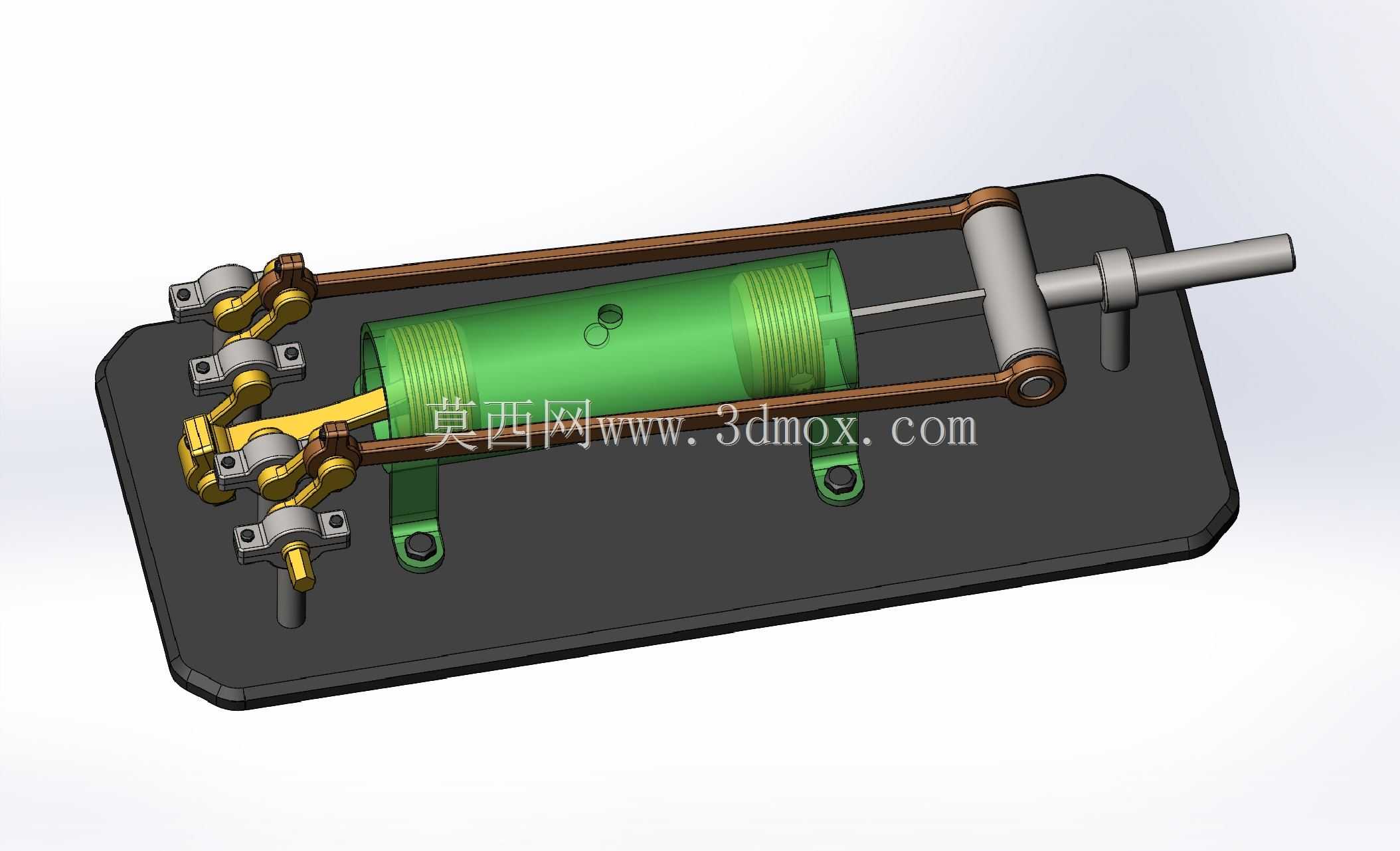

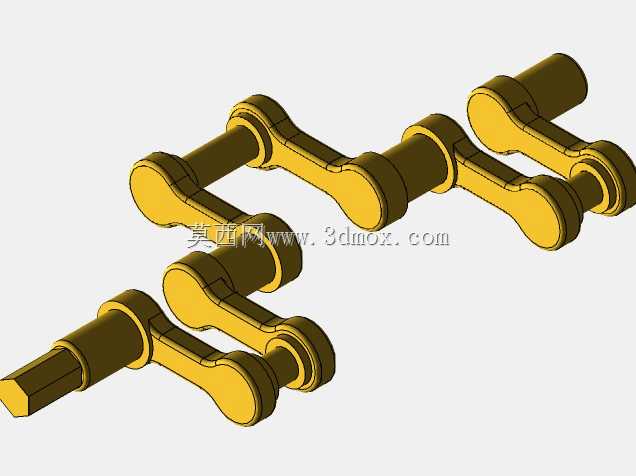

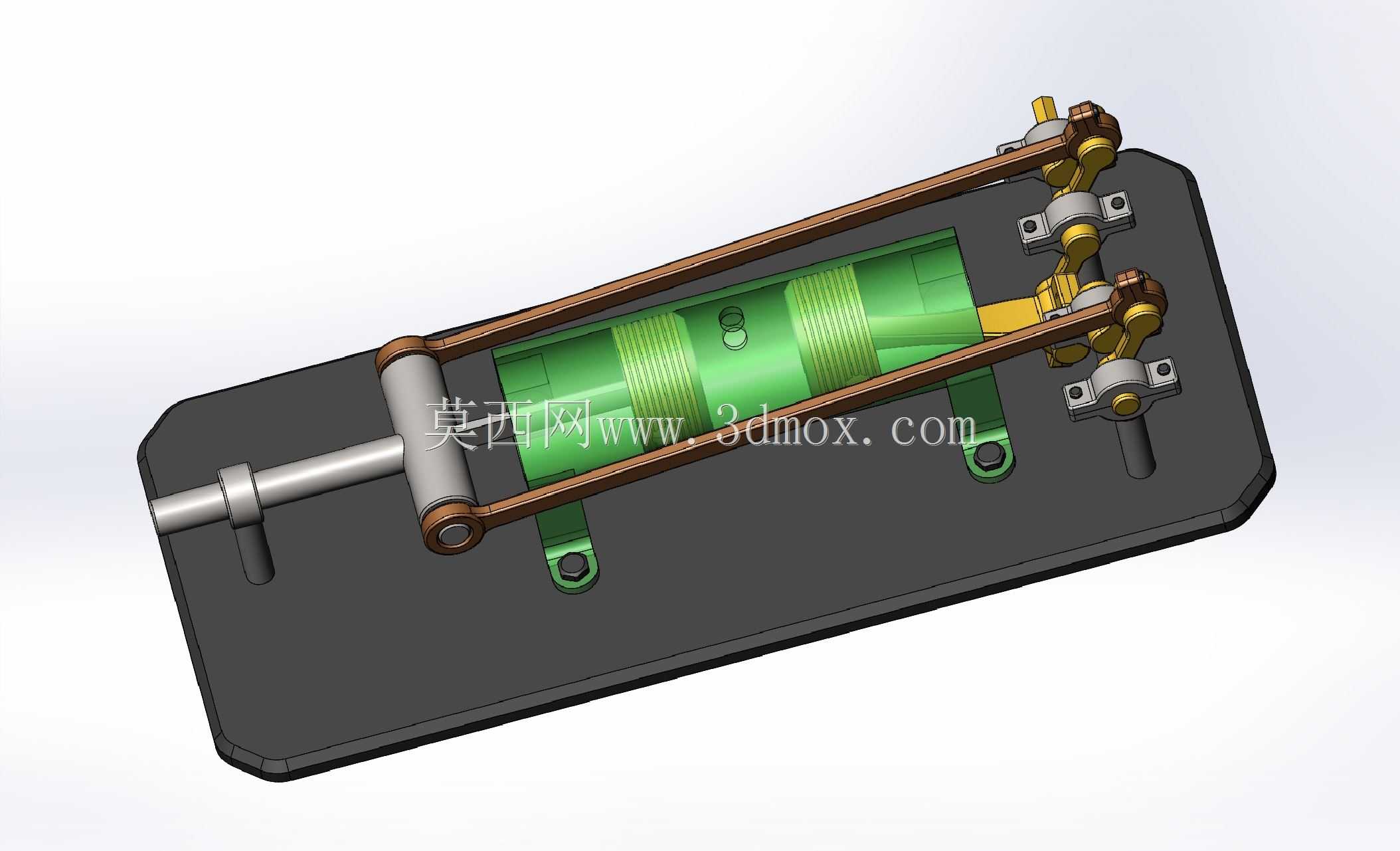

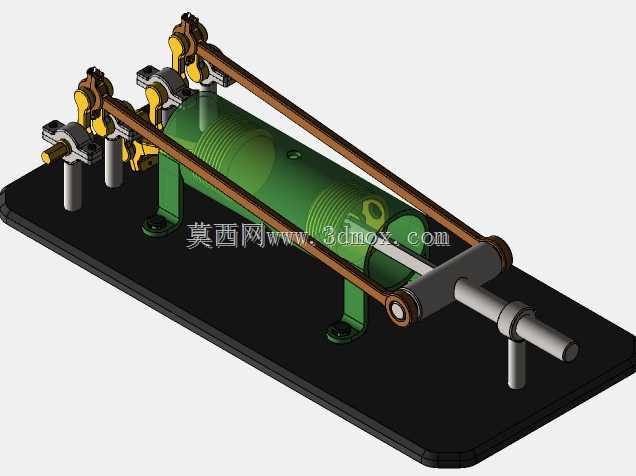

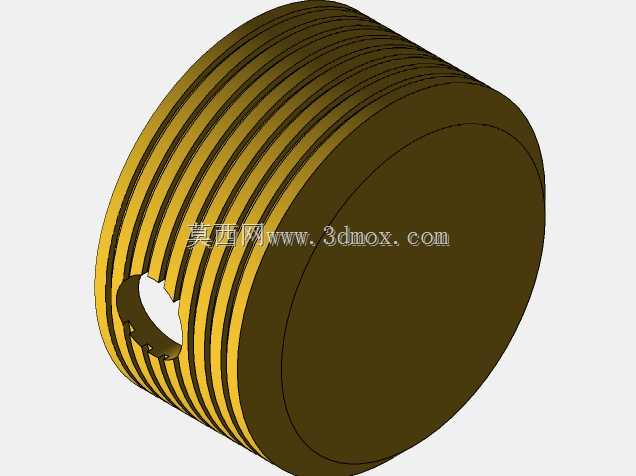

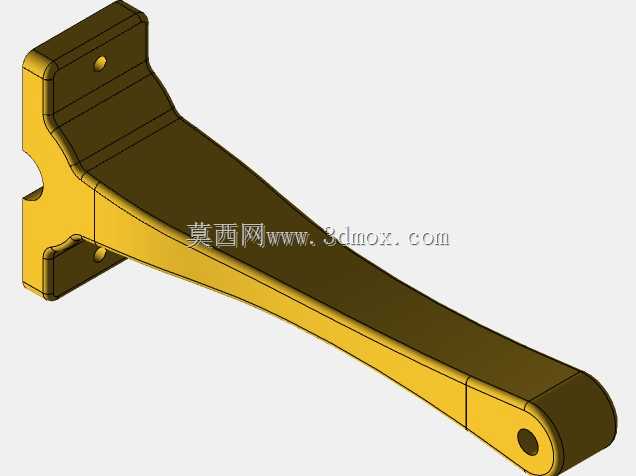

　　从功能实现逻辑上看，这套机构通过多组铰接连杆将曲轴端的旋转运动转化为两个活塞的同轴往复直线运动，前后活塞的运动相位差经过连杆铰接点的位置匹配，能实现进气、压缩、排气行程的错峰配合，相比单活塞结构可以把输出气流的压力脉动降低30%以上，不需要额外搭配大容积稳压罐就能输出相对平稳的压缩空气，对于便携类气动设备来说能有效减少附属部件的重量占比。气缸筒外壁预留的环形散热槽结构，是针对连续运行工况下的温升控制设计，活塞往复运动过程中产生的压缩热可以通过环形槽增大的散热面积快速散出，不需要额外加装风冷或液冷结构，进一步简化了整机的配套结构。

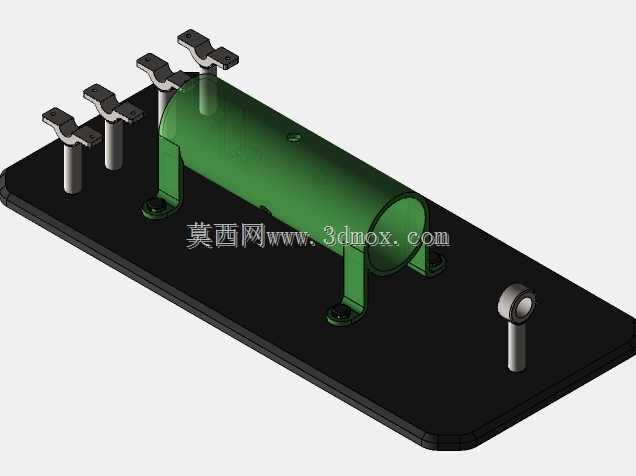

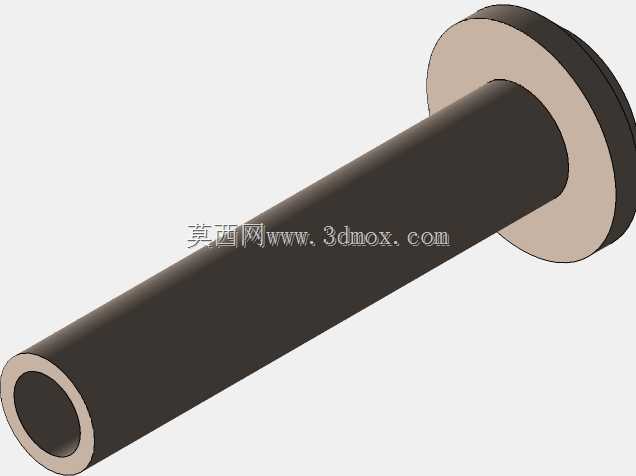

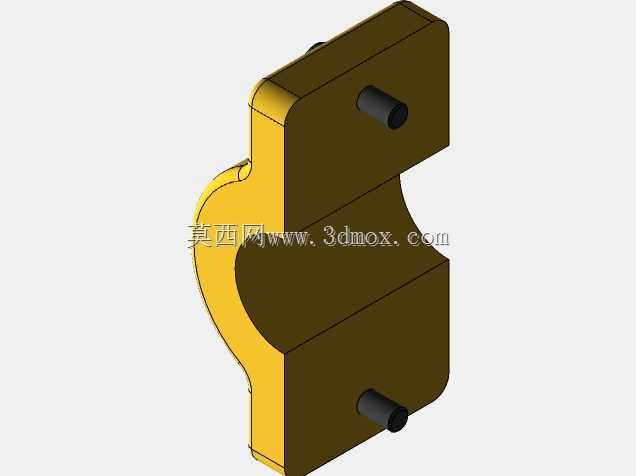

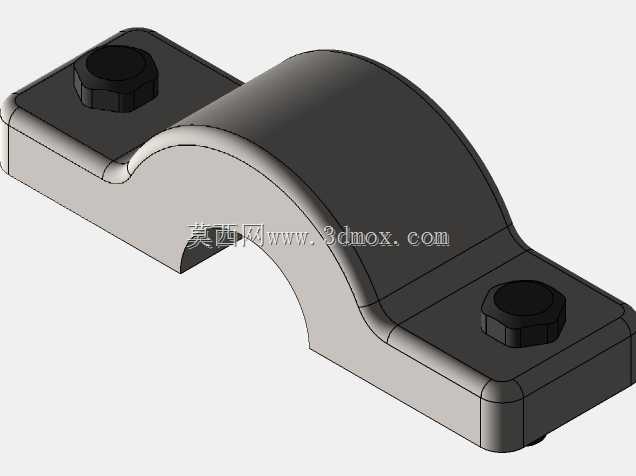

　　设计过程中首先要确认的是活塞与气缸的配合间隙，同轴布置的双活塞结构对气缸内壁的圆柱度公差要求比普通单缸结构高两个精度等级，否则前后活塞运动过程中会出现偏磨，直接导致密封失效、压缩压力不足的问题。连杆铰接点的销轴采用间隙配合搭配自润滑衬套，不需要定期加注润滑脂就能满足长时间连续运行的耐磨要求，适合免维护的小型气源设备使用。底部安装板的四个固定孔位采用对称布局，既可以水平安装在设备台架上，也可以垂直挂载在设备舱侧壁，安装姿态的适配性更强，不需要针对不同安装方向重新设计固定结构。

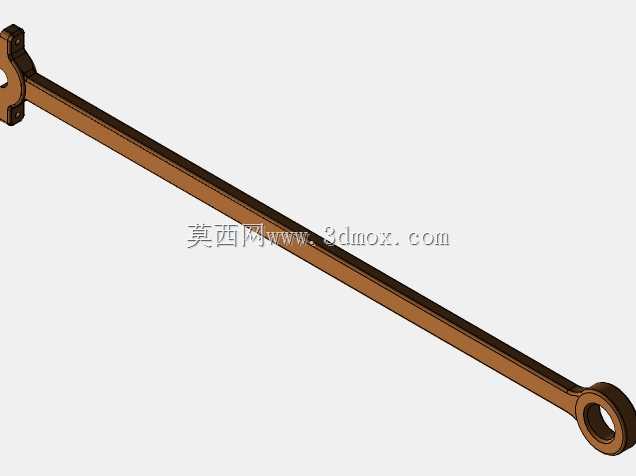

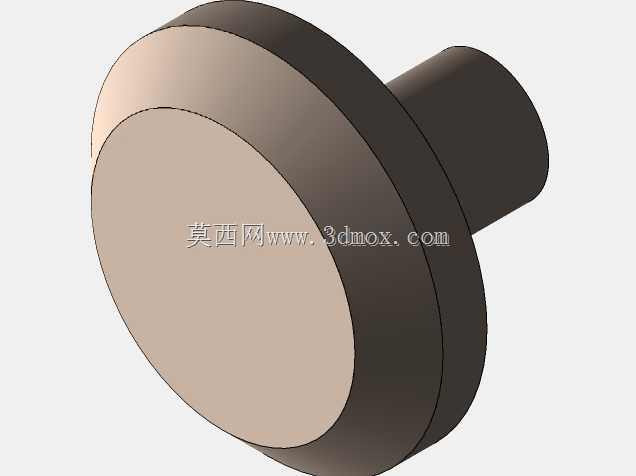

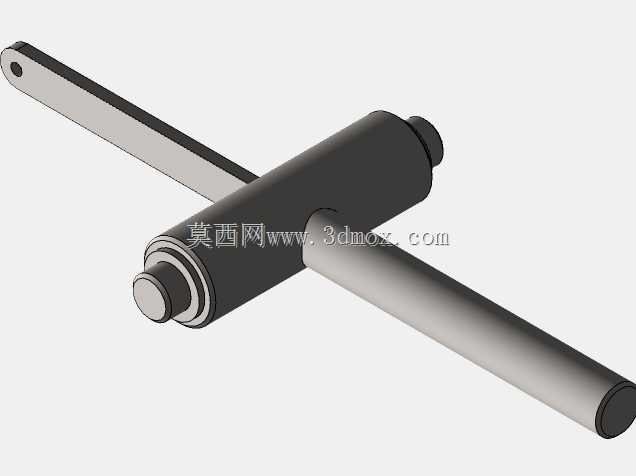

　　手动摇柄的结构设计兼顾了调试和应急驱动的需求，在电机驱动版本的同结构机型上，摇柄位置可以直接连接伺服电机或减速电机的输出轴，不需要额外改动传动链路，能快速实现手动款到电动款的结构衍生。连杆与活塞的铰接位置采用浮动连接结构，能自动补偿加工过程中产生的微小形位公差，避免装配过程中出现运动卡滞，降低零件加工的精度要求，进而控制整体的制造成本。气缸端部的密封结构采用阶梯式密封槽设计，配合O型圈和导向环的组合，能在活塞高速往复运动时保持稳定的密封性能，同时减少活塞运动的摩擦阻力，降低驱动端的功率损耗。

　　从安装边界来看，整套机构的最大外轮廓集中在底部安装板的矩形范围内，侧向突出的摇柄或电机连接端可以根据实际安装空间调整朝向，不需要改动主体结构就能适配不同的舱体布局。传动连杆的运动包络在设计阶段就经过了干涉校验，全行程范围内所有运动部件都不会超出安装板的侧向投影范围，安装时不需要额外预留连杆运动的避让空间，进一步提升了空间利用率。这种同轴双活塞的结构设计，也为后续排量拓展提供了便利，只需要调整气缸长度和活塞行程，就能在不改变径向安装尺寸的前提下覆盖不同排量的气源需求，适合形成系列化的产品矩阵。
