这套无跑道直线平移机构的核心设计逻辑,是打破传统直线运动必须依赖直线导轨、跑道型限位槽的固有思路,通过周向布置的多组齿轮-连杆组合,实现中心承载平台在环形安装边界内的纯直线平移动作,整套机构没有额外的直线导向副,所有运动约束完全靠齿轮啮合与连杆铰接的自由度限制完成。从实际应用场景来看,这类结构非常适合空间受限的环形工位内部物料转运,比如多工位转盘式检测设备的上下料工位、圆形装配台的工件换位、精密光学设备内部的镜片平移调整,不需要在设备内部额外铺设直线导轨,完全依托环形基座的内齿圈作为运动基准,能最大程度压缩机构的整体占用空间,尤其适合安装边界为圆形、内部需要留出中心空腔走管线或者布置检测元件的设备。

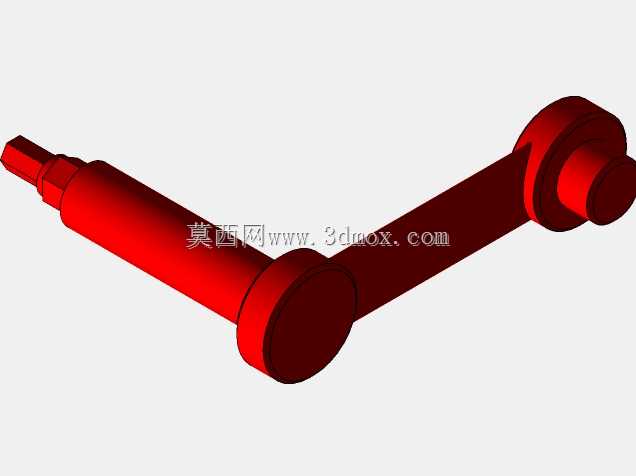

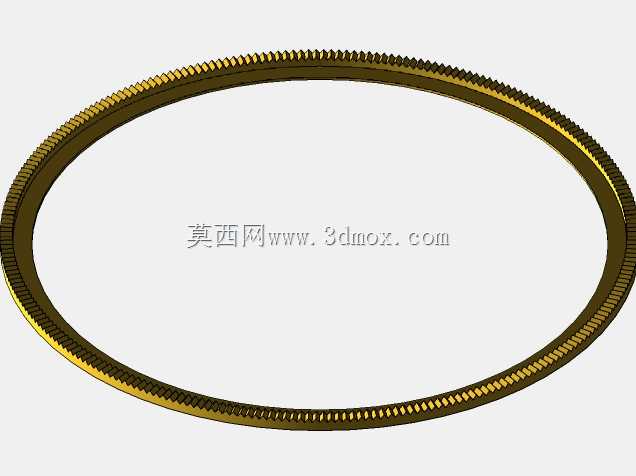

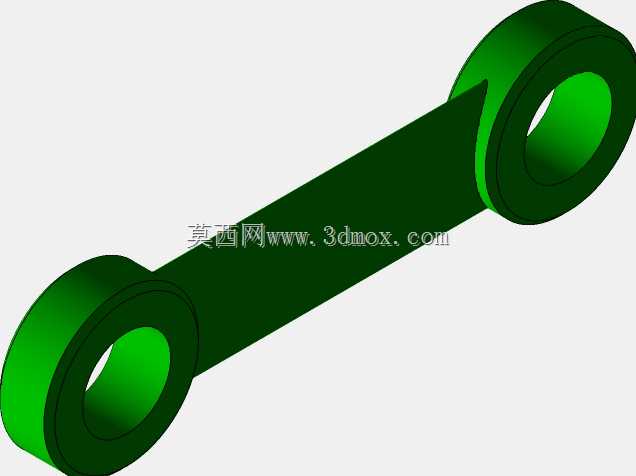

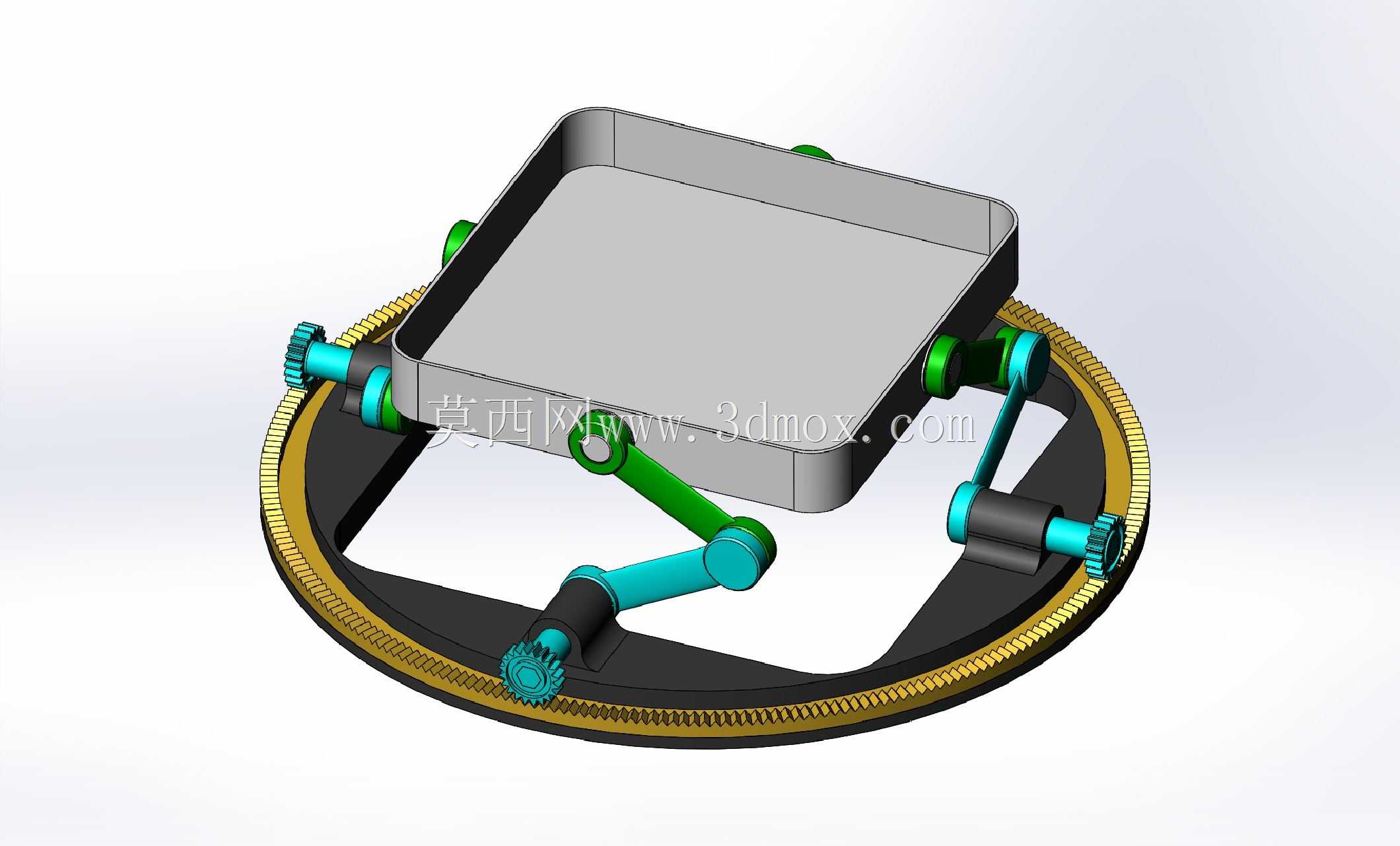

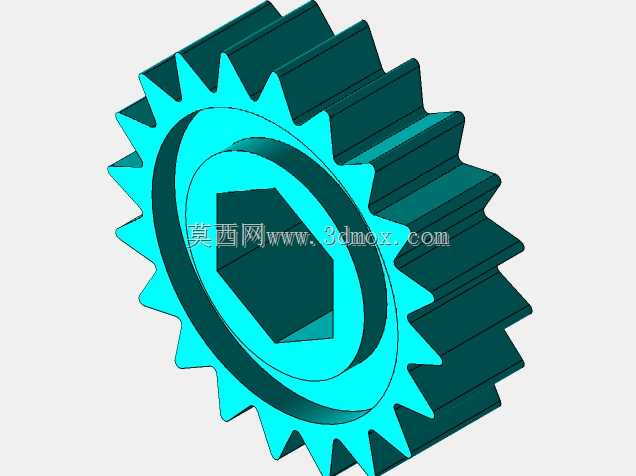

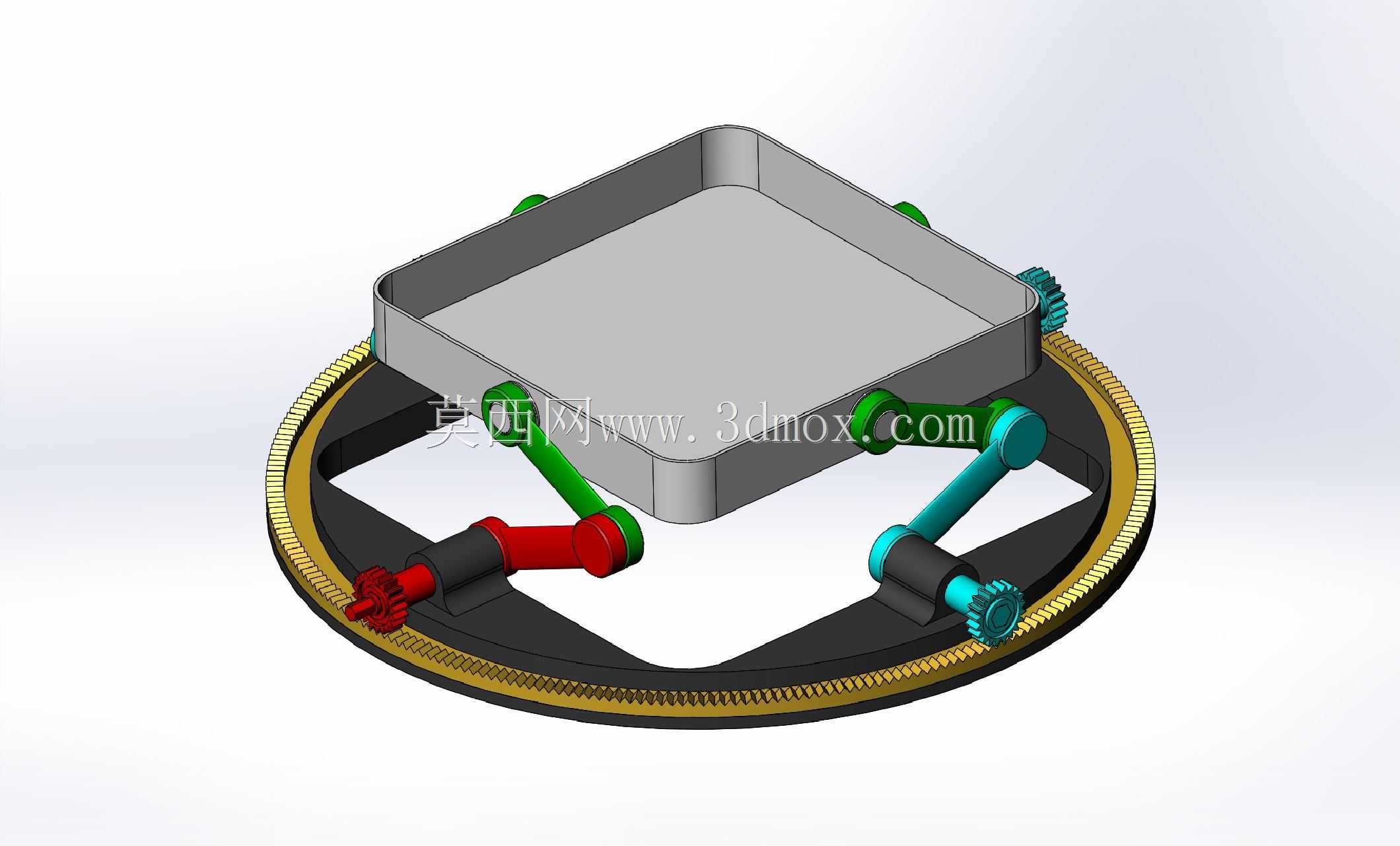

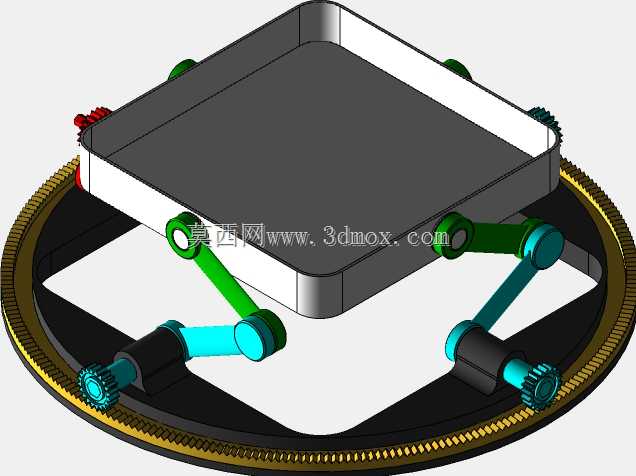

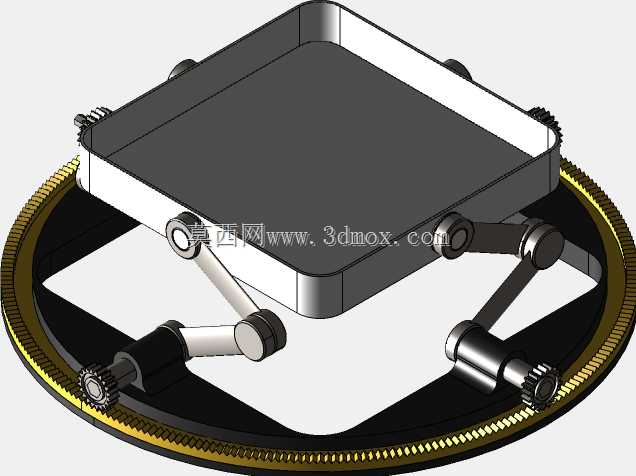

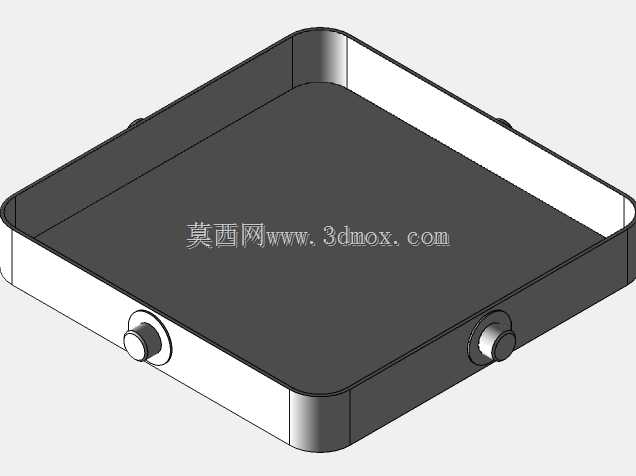

从功能特性上看,整套机构的承载平台为方形带翻边的托盘结构,翻边做了圆角过渡处理,避免应力集中,托盘底部通过三组均匀周向布置的铰接连杆与下方的传动组件连接,每组连杆末端都配有一个小齿轮,所有小齿轮同时与基座上的固定大齿圈啮合,当驱动其中任意一个小齿轮转动时,会通过连杆带动另外两个小齿轮沿大齿圈同步滚动,由于三组连杆的长度、铰接点位置完全对称,在小齿轮沿齿圈滚动的过程中,中心托盘始终保持水平姿态,不会发生转动,仅沿设定的直线方向做平移运动,整个运动过程没有滑动摩擦副,所有传动接触点都是齿轮啮合的滚动接触和连杆铰接的转动接触,磨损量远低于带滑动导轨的平移机构,长期运行的精度保持性更好。

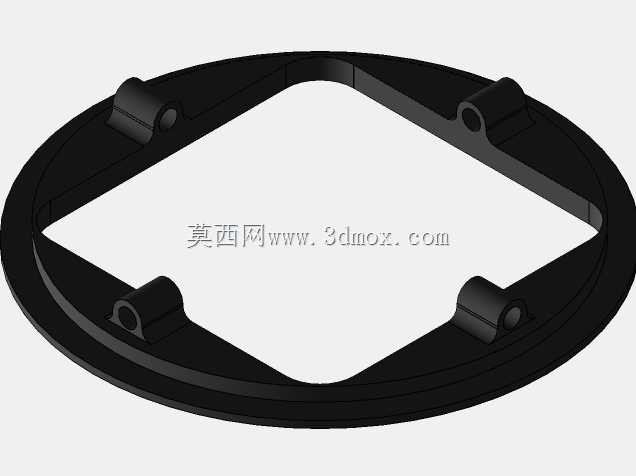

设计过程中最核心的参数匹配是连杆长度、小齿轮分度圆直径与大齿圈分度圆直径的比例关系,要保证三个小齿轮在任意转动角度下,连杆的铰接点运动轨迹叠加后,中心托盘的转动自由度被完全约束,仅保留X/Y平面内的两个直线移动自由度,实际建模时需要反复调整铰接点在小齿轮端的偏心距,避免运动过程中出现死点或者连杆与齿圈、托盘底部的干涉。从安装边界来看,整套机构的最大外轮廓就是大齿圈的外径,整体高度方向仅包含齿圈厚度、小齿轮组件厚度、连杆厚度与托盘高度,没有向外突出的安装结构,所有传动组件都布置在托盘下方的环形空间内,中心区域完全留空,可以根据实际使用需求在托盘上加装工装夹具、吸附机构或者承载料盘,不需要额外避让传动部件。
在实际选型适配时,如果用于轻载的精密调整场景,可以将齿轮和连杆采用工程塑料加工,降低整体重量和运行噪音;如果用于工业设备的工件转运,齿轮采用调质钢加工、连杆采用铝合金材质即可满足强度要求,驱动端只需要在任意一个小齿轮上加装伺服电机或者步进电机,就能实现托盘的精准位置控制,不需要额外加装同步传动机构来保证三个小齿轮的同步性,因为齿圈的啮合约束本身就会强制三个小齿轮保持固定的运动相位关系,大幅简化了驱动端的结构设计。另外这套机构的运动行程可以通过调整小齿轮的转动角度范围来控制,不需要改动整体的安装尺寸,只需要在齿圈对应的位置加装限位挡块,就能限制托盘的最大平移距离,适配不同的工位间距需求。
