正弦运动转换曲柄滑槽传动机构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630813
  • 正弦运动转换曲柄滑槽传动机构
  • 正弦运动转换曲柄滑槽传动机构
  • 正弦运动转换曲柄滑槽传动机构
  • 正弦运动转换曲柄滑槽传动机构
  • 正弦运动转换曲柄滑槽传动机构
  • 正弦运动转换曲柄滑槽传动机构
  • 正弦运动转换曲柄滑槽传动机构
  • 正弦运动转换曲柄滑槽传动机构

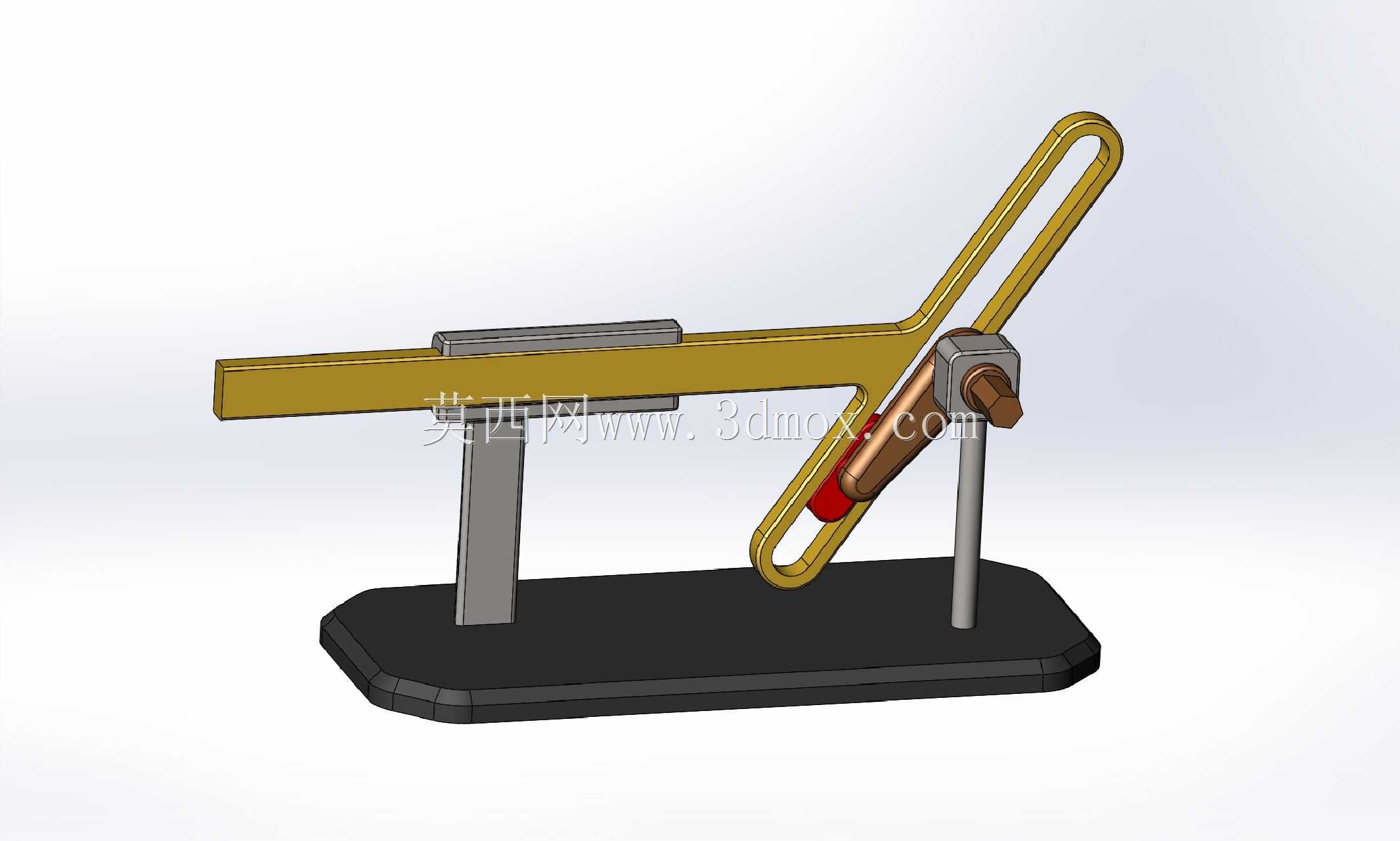

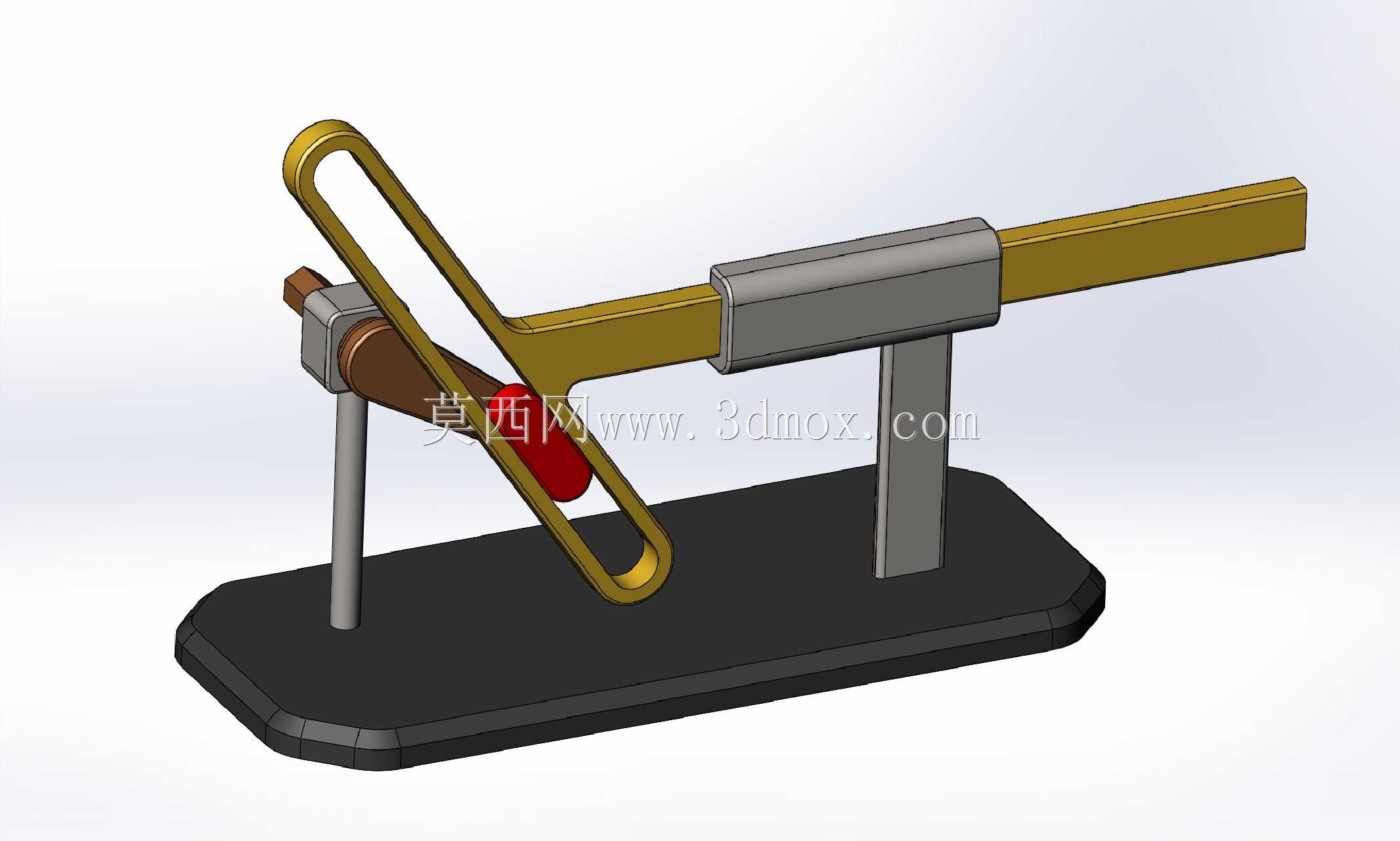

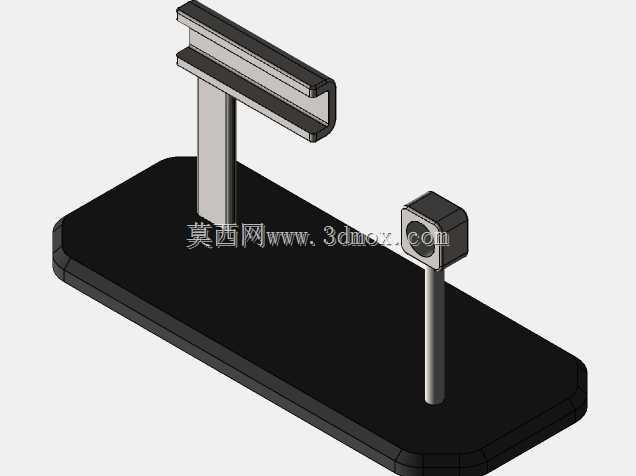

  这套传动结构核心是实现旋转运动到直线往复正弦规律运动的转换,在轻工送料、纺织机械的导纱往复、小型冲压设备的进给驱动、实验台的正弦振动发生单元里都能见到同原理的应用。整个机构的安装基准是底部的长方形铸铁式安装底座,底座做了圆角钝化处理,底部预留了四个沉头安装孔位,可直接通过内六角螺栓固定在设备台面或者型材机架上,安装时需要保证底座上平面的平面度公差不超过0.05mm,避免后续运动出现卡滞。支撑部分分为两个立式支座,一个是靠近输入端的矮方座,用来承托滑动导杆的水平导向套,导向套与导杆采用间隙配合,配合公差选H7/g6即可,既能保证导杆滑动顺畅,又不会出现过大的径向窜动;另一个是靠近曲柄端的细圆柱支座,用来固定曲柄的回转轴,

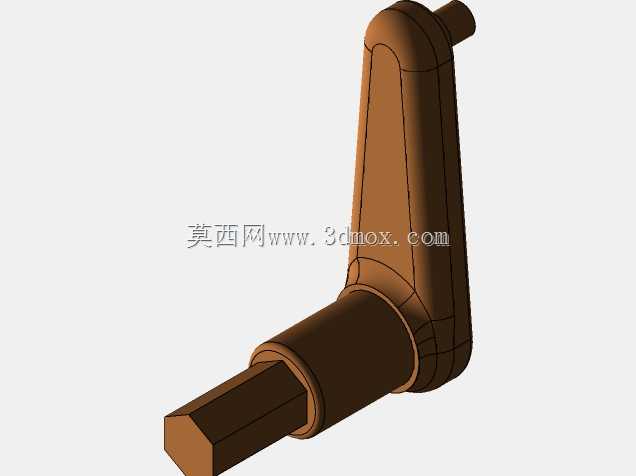

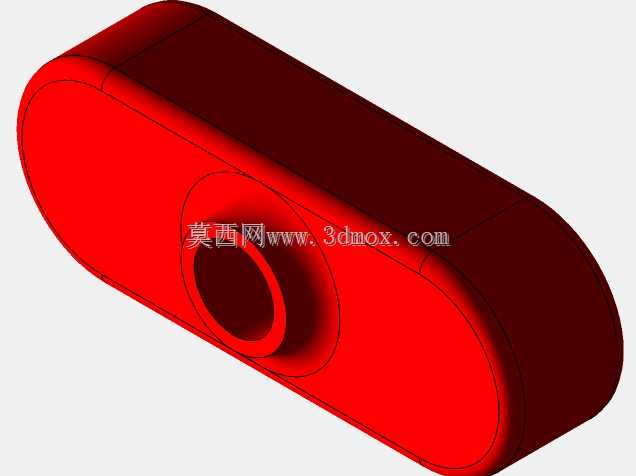

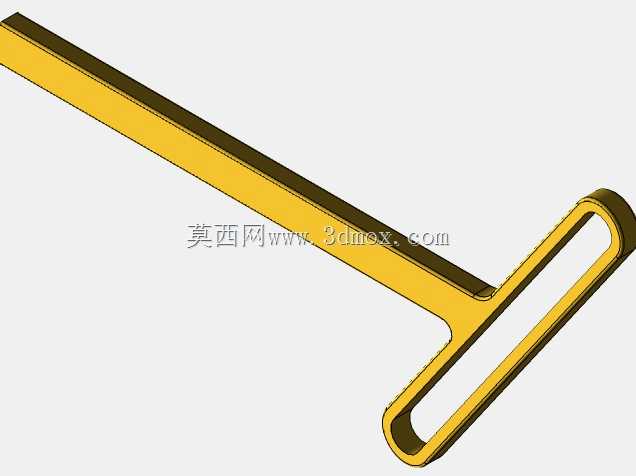

  回转轴的轴线需要与水平导杆的轴线保持空间垂直,两轴的中心距偏差控制在0.1mm以内,否则会导致滑槽内的滑块偏磨,缩短使用寿命。输入端的曲柄组件包含偏心轴、连接销和圆柱滑块,偏心轴的偏心距直接决定了输出端导杆的往复行程,实际选型时可以根据需要的往复行程调整偏心距大小,圆柱滑块嵌在长条形滑槽内部,滑槽与水平导杆是一体化加工的结构,滑槽的内壁粗糙度需要达到Ra1.6以下,减少滑块滑动时的摩擦阻力,滑块与滑槽的配合同样采用间隙配合,预留0.02-0.03mm的间隙容纳运行过程中的热膨胀量。水平导杆的截面为矩形,相比圆形导杆,矩形截面的抗扭性能更好,不会在往复运动过程中出现绕自身轴线的转动,保证输出端的运动方向始终保持水平。

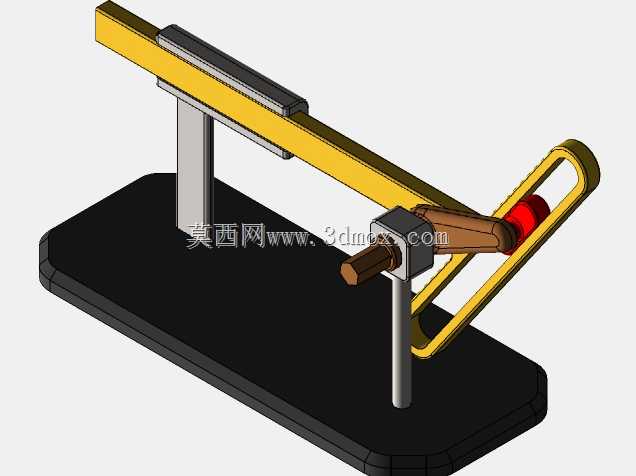

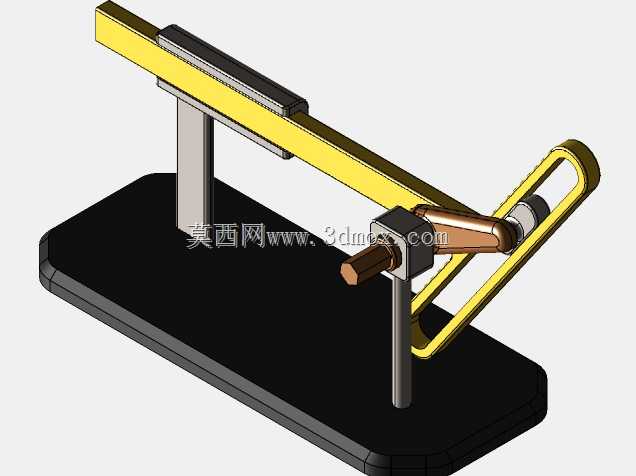

  当曲柄做匀速圆周转动时,嵌在滑槽内的滑块会带动滑槽连同水平导杆做水平方向的往复运动,导杆的位移量随曲柄转角呈严格的正弦函数关系,这种运动特性非常适合需要匀速往复规律之外的正弦变速驱动场景,比如一些物料的匀变速筛分、实验仪器的正弦加载测试。设计这套结构的时候,需要重点校核几个位置的强度:首先是曲柄销的剪切强度,曲柄销是传递扭矩的核心受力件,需要根据驱动端的输出扭矩核算最小直径,避免运行过程中出现剪断失效;其次是滑槽与导杆连接位置的抗弯强度,当滑块运动到滑槽最外端时,导杆的悬臂长度最大,此时导杆根部受到的弯矩最大,需要核算该位置的弯曲应力不超过材料的许用应力;另外还要考虑滑动副的润滑设计,导向套内壁、滑槽内壁、

  曲柄销位置都需要预留润滑脂注油孔,定期加注锂基脂减少磨损,无油润滑工况下可以在滑动面镶嵌聚四氟乙烯耐磨衬套,降低维护频率。整个机构的外形轮廓在运动过程中不会超出底座的边界范围,最大外伸尺寸出现在导杆运动到最外端位置,安装时需要在导杆输出端预留足够的连接空间,避免和周边设备构件发生运动干涉。实际装配时需要先固定两个支座的位置,穿入曲柄轴后手动转动曲柄,检查滑块在滑槽内的滑动是否顺畅,没有卡滞点之后再装入水平导杆,最后锁紧导向套的固定螺钉,全程手动盘车无异常后再接驱动电机测试,电机与曲柄轴之间可以通过联轴器连接,也可以根据安装空间选择同步带轮或者齿轮传动的方式连接,驱动转速不建议超过300rpm,过高的转速会导致滑动副的磨损加剧,同时往复运动的惯性冲击也会增大,影响整个机构的运行稳定性。
