奥德姆摇摆往复运动演示机构结构

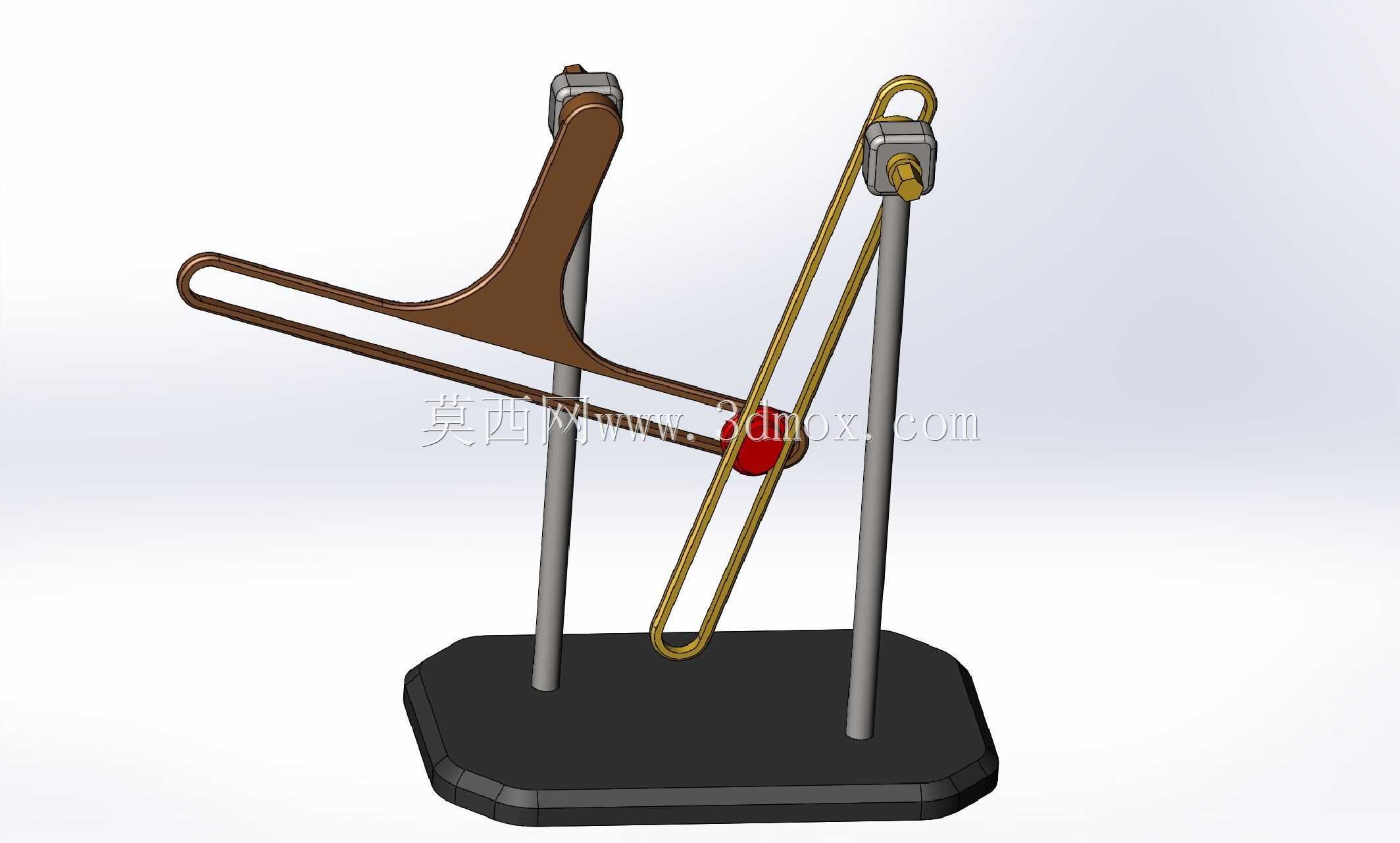

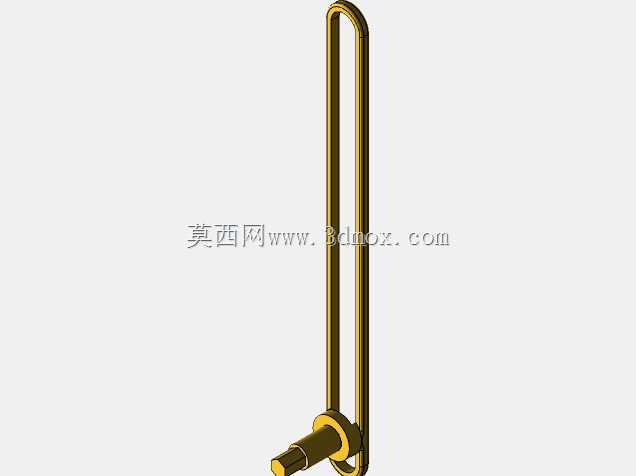

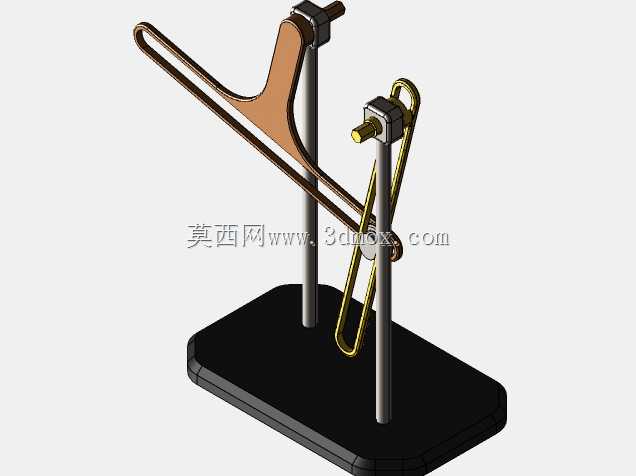

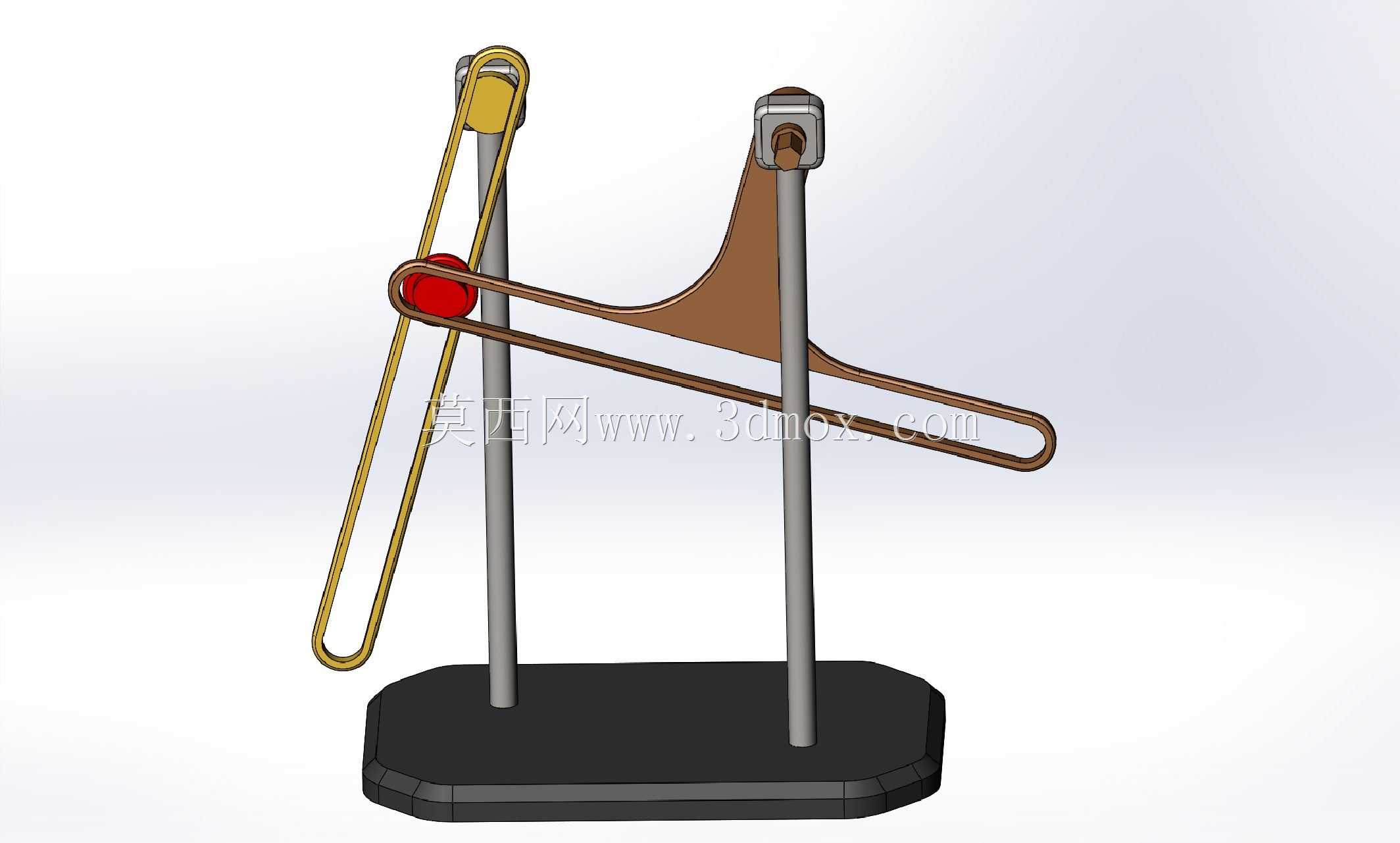

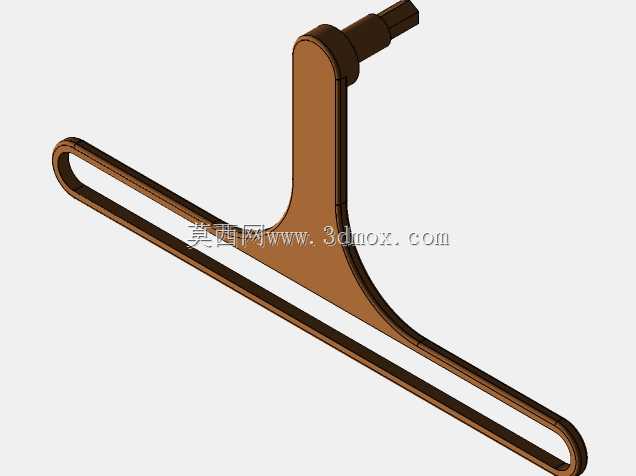

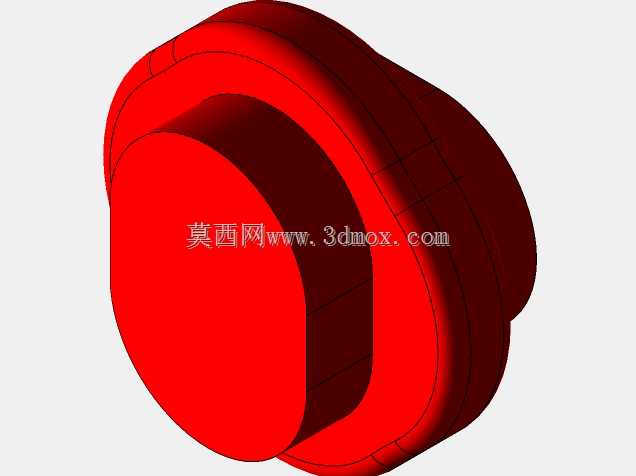

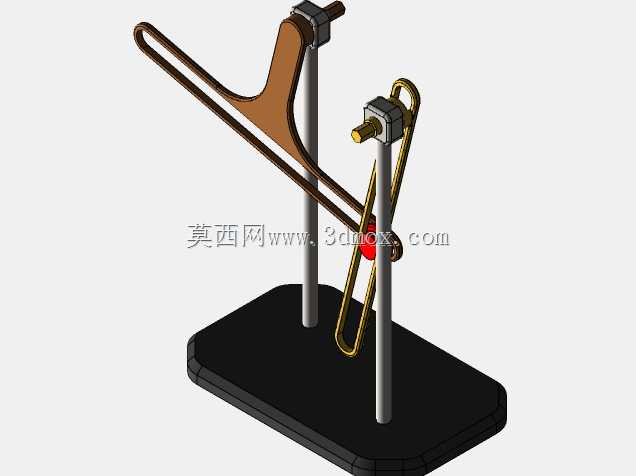

　　这套空间连杆组合机构，核心是实现输入轴定轴转动到输出端特定轨迹往复摆动的运动转换，常被用作机械原理教学演示装置，也可作为小型轻工设备中实现特定往复动作的执行机构原型，在需要非直线往复摆动、且对运动轨迹有严格约束的工位上，这类机构能避免单纯曲柄滑块带来的运动死点与侧向力过大问题。从结构布局来看，整套机构通过两块立式支撑柱固定在厚重的矩形安装底座上，底座采用带圆角的平板结构，自身重量足够抵消机构高速运转时的倾覆力矩，安装时只需在底座四角预留对应通孔，即可通过螺栓固定在实验台架或者设备安装基板上，整体安装边界不超过底座的矩形轮廓，垂直方向的最高点为左侧摆杆的上极限位置，不会超出支撑柱顶端太多，整体占用空间紧凑，适合在桌面级实验装置或者小型自动化设备内部集成。左侧的长摆杆是机构的输出执行端，其铰接点位于左侧支撑柱的上部，摆杆的长臂端向外延伸，可根据实际使用需求加装执行端头，比如在教学场景中可加装记号笔来绘制运动轨迹，在工业应用场景中可加装拨叉、推头来完成工件的拨动或者推送动作。连接左右两侧支撑柱的是空间布置的金色连杆组件，这套连杆并非平面结构，而是通过两个铰接端分别连接右侧支撑柱上的旋转输入轴与左侧摆杆的中部铰接点，其中连杆中段设置的红色限位滑块，能够在摆杆的长槽内滑动，以此补偿运动过程中的连杆长度变化与角度偏移，这也是奥德姆机构的核心特征——通过滑动副补偿空间运动的自由度差，避免机构运动过程中出现卡滞。

　　右侧支撑柱顶端的铰接座是整个机构的动力输入端，可直接连接微型电机的输出轴，也可通过手摇柄接入动力实现手动演示，输入端的旋转运动经过空间连杆的传递，转化为左侧摆杆绕铰接点的往复摆动，摆动的角度范围由连杆的长度、铰接点的相对位置共同决定，在这套结构中，摆杆的摆动角度被控制在六十度范围内，既能够满足大多数演示与轻载执行的需求，也能避免摆杆摆动幅度过大带来的机构干涉。设计这类空间连杆机构时，首先要确定输入轴与输出摆杆铰接点的相对空间位置，两个支撑柱的中心距是核心参数之一，中心距过大会导致连杆受力过长出现挠性变形，中心距过小则会导致运动过程中连杆与支撑柱、摆杆出现干涉，这套结构中两个支撑柱的中心距经过反复校核，

　　确保连杆在整个运动周期内都不会与两侧支撑柱发生剐蹭。其次是摆杆上滑动槽的长度设计，槽长需要覆盖滑块在整个运动周期内的滑动行程，同时槽的两端要预留足够的缓冲余量，避免滑块在运动极限位置撞击槽端造成结构损坏，槽的宽度与滑块的直径采用间隙配合，配合间隙控制在零点零二毫米以内，既保证滑块能够顺畅滑动，又不会因为间隙过大导致运动过程中出现晃动，影响输出端的运动精度。连杆两端的铰接结构采用了带轴肩的铰接销，铰接销与连杆、支撑座之间加装了耐磨衬套，能够长时间承受往复摆动带来的磨损，无需频繁加注润滑油也能保持顺畅运转，适合教学场景下长时间高频次的演示操作。底座的厚度经过配重计算，当输入端转速达到每分钟六十转时，底座不会出现明显的振动，

　　无需额外加装压块就能保持稳定，如果要将这套机构集成到高速运转的设备中，还可以在底座底部加装橡胶减震垫，进一步降低运转振动对周边设备的影响。在实际工业应用中，这类机构常被用在小型分拣设备的拨料工位，利用摆杆的往复摆动将输送线上的工件拨入指定料道，相比气缸驱动的拨料结构，这类纯机械连杆机构的运动节奏完全与主轴转速同步，不会出现气动元件常见的响应延迟问题，也无需配套气源管路，整体结构更加简洁可靠。在教学场景中，这套机构能够直观展示空间连杆机构的运动转换原理，帮助学习者理解滑动副在多自由度机构中的补偿作用，也可作为三维建模练习的典型案例，帮助学习者掌握空间铰接结构、间隙配合、运动干涉检查等实用建模技能。整套机构的所有铰接点都采用了易拆装的结构设计，只需拔出铰接销就可以快速拆解各个部件，方便学习者观察内部的配合关系，也方便在部件磨损后快速更换备件，降低维护成本。
