球形Coulise间歇传动机构结构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630825
  • 球形Coulise间歇传动机构结构设计
  • 球形Coulise间歇传动机构结构设计
  • 球形Coulise间歇传动机构结构设计
  • 球形Coulise间歇传动机构结构设计
  • 球形Coulise间歇传动机构结构设计
  • 球形Coulise间歇传动机构结构设计
  • 球形Coulise间歇传动机构结构设计
  • 球形Coulise间歇传动机构结构设计
  • 球形Coulise间歇传动机构结构设计
  • 球形Coulise间歇传动机构结构设计

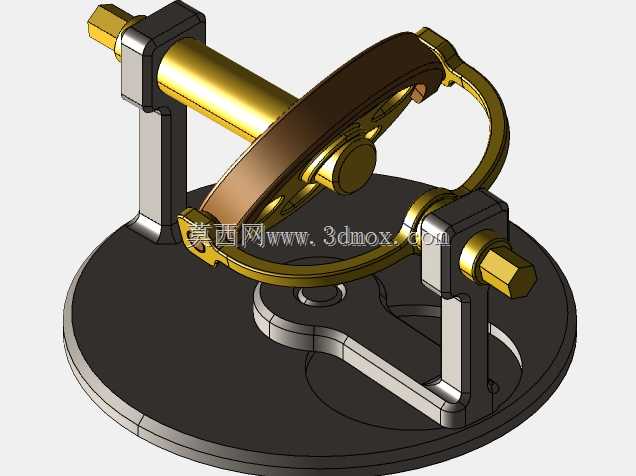

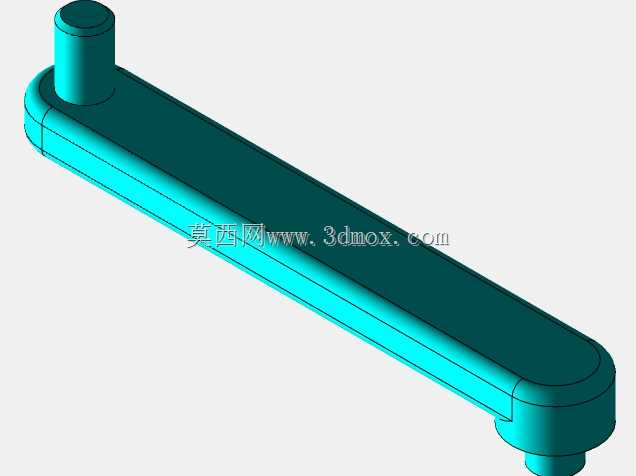

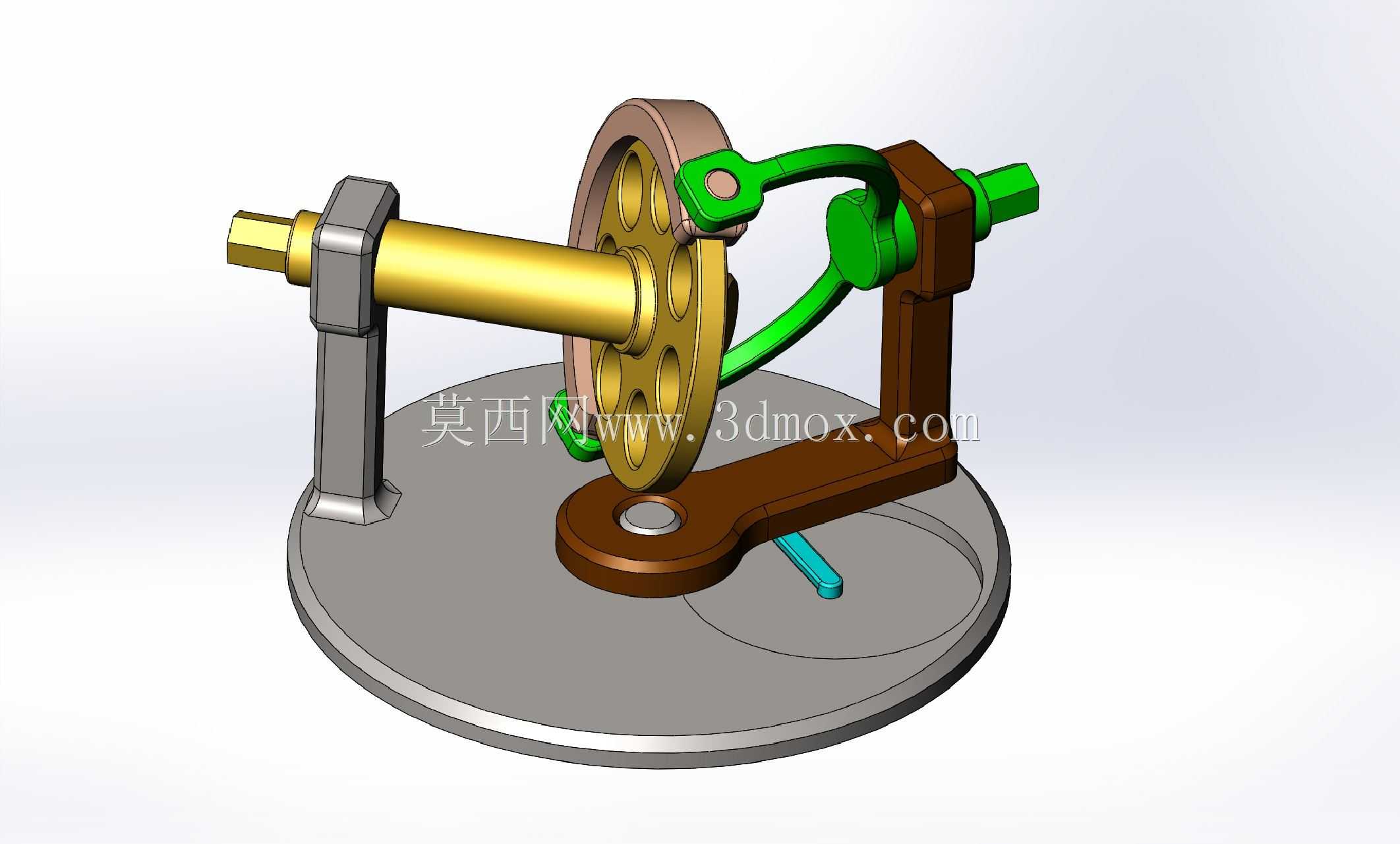

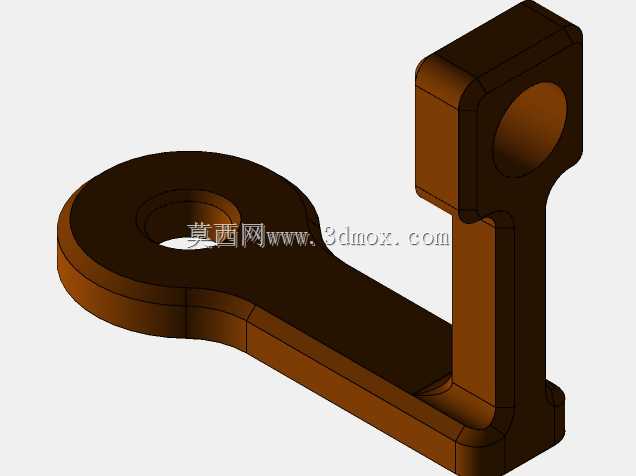

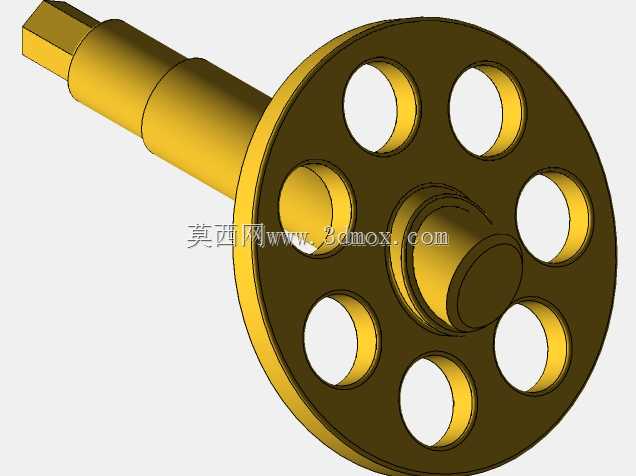

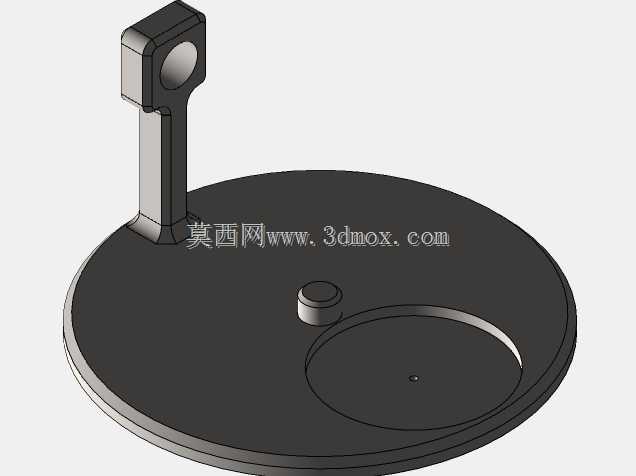

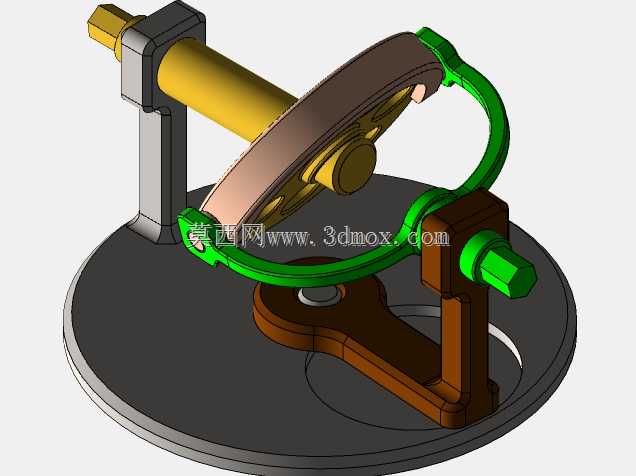

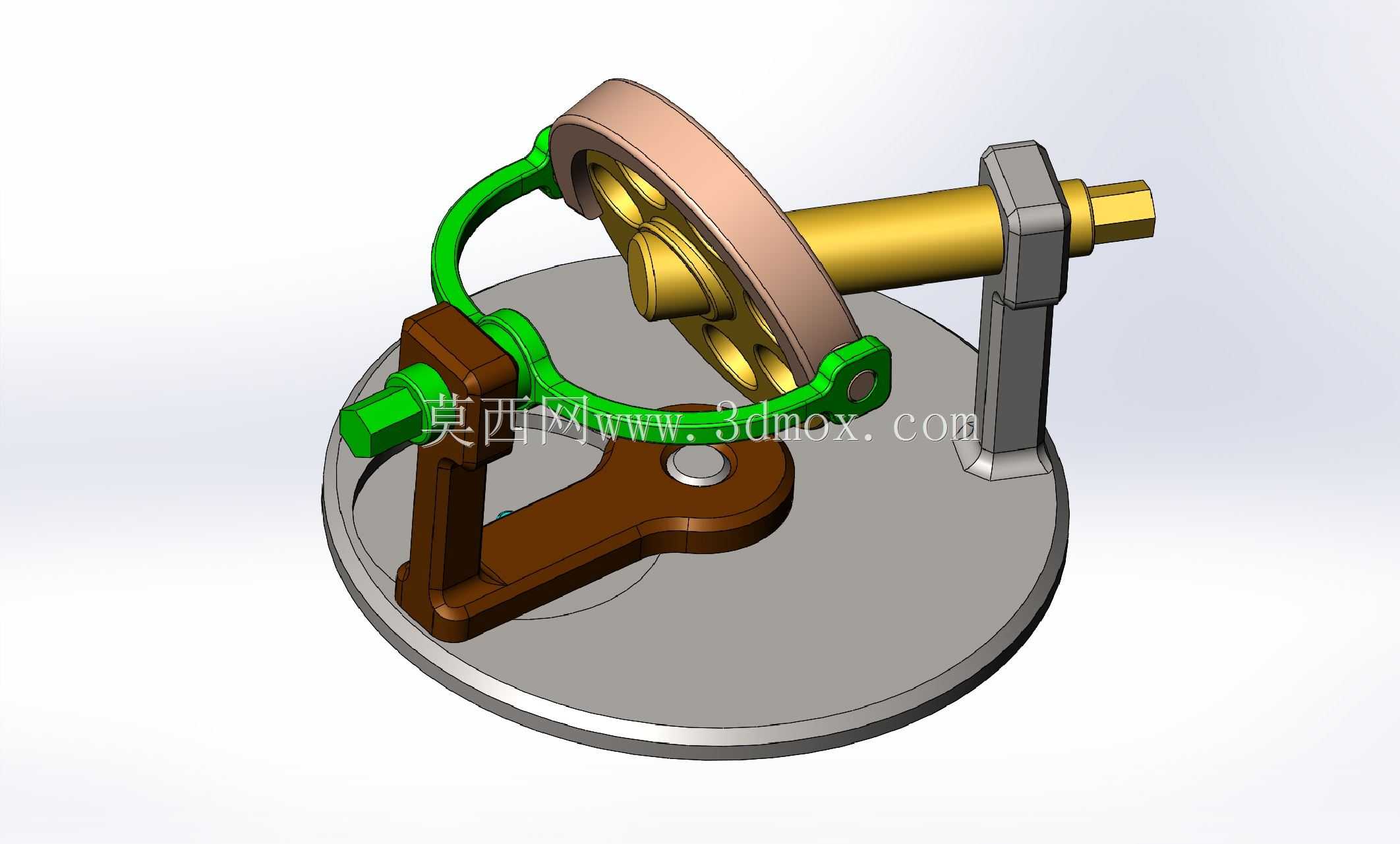

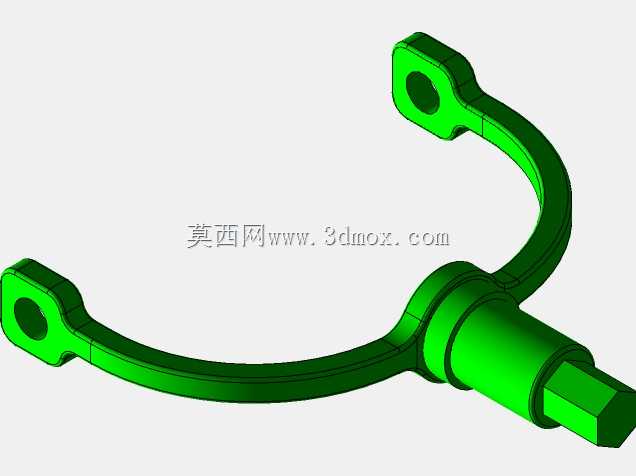

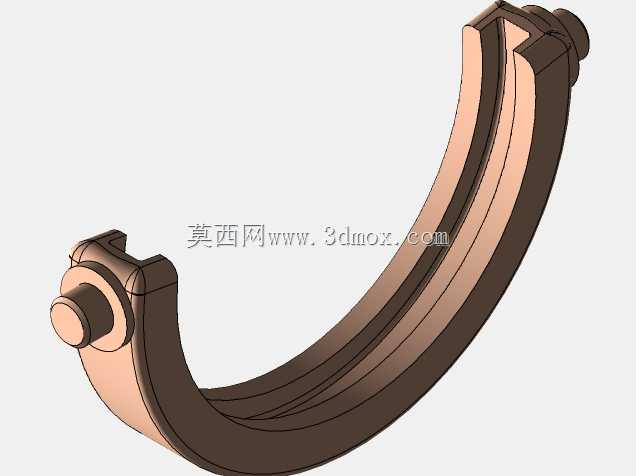

  在轻工自动化送料、小型实验台动力传输、精密计数进给这类需要将连续回转转换为特定轨迹间歇动作的场景里,这类空间连杆式传动结构的适配性远高于平面槽轮、棘轮机构,它能在较小的安装空间内实现无冲击的运动传递,避免传统间歇机构启停阶段的刚性碰撞问题,适合对传动平稳性有要求的中低转速工况。从结构组成来看,整套机构以圆形安装底板为承载基座,上方通过立式支撑座固定水平布置的动力输入轴,轴端通过六角锁紧结构定位带销孔的驱动轮,驱动轮的偏心销嵌入绿色弧形连杆的滑槽内,连杆另一端与棕色摆架的铰接点配合,摆架通过底部的回转轴与底板连接,末端的输出轴段可外接执行构件,底板上预留的蓝色限位销用于约束摆架的极限摆动角度,防止机构运动超程出现卡滞。

  设计阶段首先要确定的是输入轴与摆架回转轴的空间垂直交错距,这个参数直接决定输出端的摆角范围,若交错距过小,会导致连杆传动压力角过大,传动效率骤降甚至出现自锁,交错距过大则会让整体结构尺寸冗余,浪费安装空间;驱动轮上偏心销的回转半径需要和弧形连杆的滑槽曲率做匹配,滑槽的曲率中心要与摆架的铰接回转中心重合,才能保证偏心销在滑槽内滑动时无卡滞,运动过程中连杆的受力方向始终沿构件轴线方向,减少侧向弯矩带来的磨损。安装边界上,整套机构的底板采用圆形平板结构,安装时可通过底板上的预留孔位与设备机架做螺栓固定,输入轴的轴线高度要与动力源的输出轴高度保持同轴,避免联轴器承受附加径向力,输出轴端的连接尺寸要匹配外接执行件的安装孔径,

  轴端的扁方结构可用于传递扭矩,防止连接部件周向打滑。实际运行过程中,动力从水平输入轴传入后,带动驱动轮做连续整周回转,偏心销随驱动轮转动的同时在弧形连杆的滑槽内做相对滑动,带动弧形连杆做空间摆动,进而驱动摆架绕底部回转轴做设定角度范围内的往复摆动,最终将输入轴的连续回转运动转换为输出端的定角度间歇摆动,整个运动过程无急回特性带来的冲击,传动噪音远低于棘轮类间歇机构,适合在教学演示模型、小型送料机构的拨料单元、文创动态装置的动力模块中使用。结构细节上,立式支撑座与输入轴的配合段需要预留润滑脂加注空间,长期运行时可定期补充润滑减少轴套磨损,偏心销与滑槽的配合间隙要控制在0.02-0.05mm之间,间隙过大会导致传动回程误差增大,

  间隙过小则会在热胀状态下出现运动卡滞,摆架底部的回转轴与底板的配合处要设置止推端面,承受机构运动过程中产生的轴向力,避免摆架出现轴向窜动影响传动精度。这类空间连杆机构相比平面连杆机构的优势在于可以实现交错轴之间的运动传递,不需要额外增加锥齿轮等换向构件,能有效压缩整体传动链的长度,减少动力传递过程中的损耗,在对设备体积有严格限制的小型自动化设备中,这类结构的应用能大幅简化整体传动布局,降低装配调试的难度。
