中压开关柜柜体结构三维设计方案

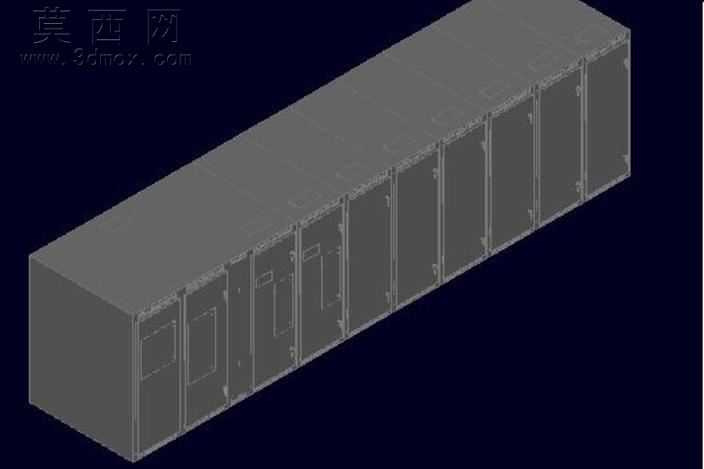

本作品为中压开关柜的三维结构设计模型，建模过程严格遵循中压配电设备的行业设计规范，采用参数化建模方式搭建整体框架，先以基准轴与基准面定位柜体的整体长宽高比例，按照实际柜体的模数化尺寸划分各个功能隔室的空间边界，依次构建柜体的主框架型材、侧板、顶板、底板以及各单元柜门结构。建模过程中对每扇柜门的铰链安装位、观察窗开孔、门锁预留位都做了精准的结构还原，柜体拼接处的连接孔位、加强筋结构都按照实际钣金加工的工艺要求做了细节处理，避免出现不符合生产实际的干涉结构。材质渲染阶段，为柜体主体赋予哑光冷轧钢板的材质效果，调整材质的粗糙度与金属度参数还原工业柜体的真实质感，对柜门边缘的折弯处做了细微的倒角处理，避免尖锐棱角的视觉违和感，整体渲染采用深色背景突出柜体的长条形排布结构，通过等轴测视角完整展示整排拼接柜体的整体外观与单元划分逻辑。设计思路上，该模型以实际工程应用的中压铠装移开式开关柜为原型，充分考虑多柜并排安装的拼接适配性，每个独立柜单元的结构保持统一模数，既可以单独使用也可以多柜拼接组成配电组，柜体内部预留了断路器室、母线室、电缆室、低压仪表室的分隔空间，柜门的排布对应各个功能舱室的操作需求，不同功能的柜门做了外观细节区分，方便运维人员快速识别操作区域。建模过程中反复校验各部件的装配间隙，确保柜门开合、部件拼接的结构合理性，所有钣金件的壁厚都按照行业常规标准设置，整体结构兼顾刚性强度与安装便捷性，可用于配电方案的布局展示、柜体结构的教学演示以及成套设备的前期方案沟通，能够直观呈现中压开关柜的整体外观形态与排布效果，为后续的细化设计、生产加工提供直观的三维参考依据。
