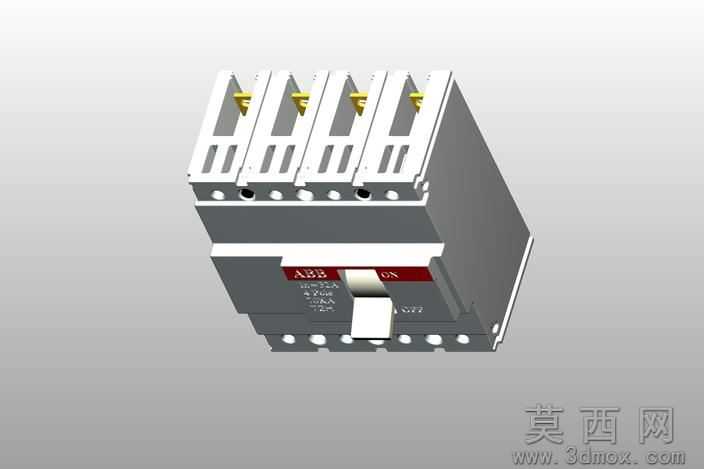

ABB四极塑壳断路器三维结构模型

本模型为四极塑壳断路器的三维数字化建模成果，建模过程严格参照实物产品的结构比例与外观特征完成，首先在三维建模环境中完成整体基准坐标系的搭建，按照断路器的功能模块拆分出操作机构区、极柱接线区、脱扣器壳体区三个核心建模区块，逐块完成特征绘制。建模时优先采用实体拉伸特征构建断路器的主体基座轮廓，对基座表面的安装定位孔、散热槽位采用切除拉伸命令完成细节刻画，保证孔位的间距、孔径参数与实物安装尺寸匹配。针对四个进线极柱的模块化结构，采用阵列特征结合单独细节调整的方式完成建模，每个极柱上方的操作指示拨块单独绘制独立的卡扣结构，还原实物拨块与基座的装配限位关系，拨块表面的防滑纹理采用浅拉伸凸台特征实现，还原实物的操作触感设计细节。正面的操作手柄采用圆角过渡处理，还原手柄的人体工学握持弧度，手柄旁的品牌标识区域采用包覆特征完成标识的凹凸效果制作，还原产品的品牌标识细节。壳体的分模线位置采用分割线特征结合曲面偏移做出真实的合模缝隙效果，避免模型外观过于一体化失真。材质渲染阶段，为基座部分赋予深灰色阻燃工程塑料材质，调整材质的粗糙度参数模拟哑光塑料的质感，为极柱部分的拨块、操作手柄赋予亮黄色与白色的硬质塑料材质，区分不同功能部件的视觉差异，金属接线端子部分赋予镀锌金属材质，调整反射参数模拟金属件的轻微反光质感，整体渲染采用柔和的环境光，避免过强的反光遮挡结构细节。模型完整还原了塑壳断路器的外部装配结构，各部件的拼接关系清晰，可用于低压配电场景的装配模拟、配电柜体的布局排布演示，也可作为低压电器结构教学的可视化素材，帮助学习者直观理解四极塑壳断路器的外部构造与部件组成，建模过程中对工业产品常见的卡扣、定位孔、模块化拼接结构的还原，也可为同类低压电器产品的建模提供参考思路，模型的整体比例协调，细节特征完整，无结构错位、特征缺失的问题，能够满足各类展示、装配演示场景的使用需求。
