球形驱动万向传动机械机构结构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630841
  • 球形驱动万向传动机械机构结构设计
  • 球形驱动万向传动机械机构结构设计
  • 球形驱动万向传动机械机构结构设计
  • 球形驱动万向传动机械机构结构设计
  • 球形驱动万向传动机械机构结构设计
  • 球形驱动万向传动机械机构结构设计
  • 球形驱动万向传动机械机构结构设计
  • 球形驱动万向传动机械机构结构设计
  • 球形驱动万向传动机械机构结构设计
  • 球形驱动万向传动机械机构结构设计
  • 球形驱动万向传动机械机构结构设计

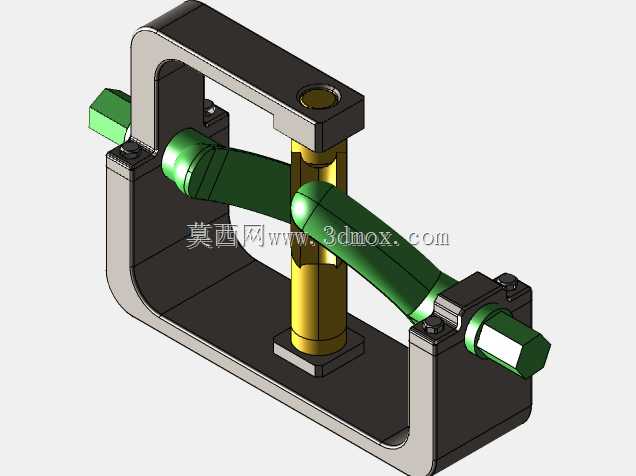

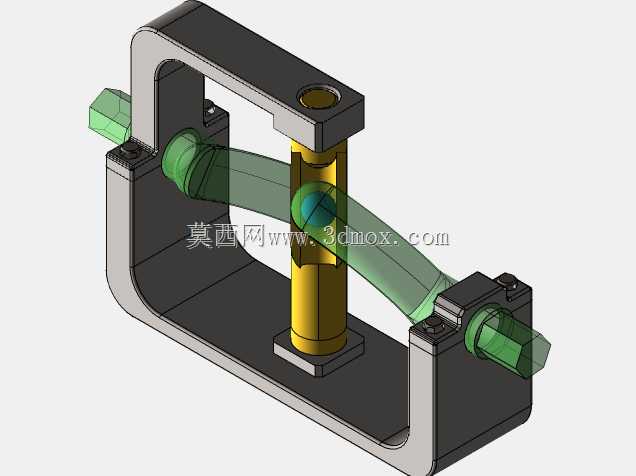

  这套球形驱动传动机构,核心是通过球面副配合弧形拨叉构件,实现两交错轴之间的连续回转运动传递,区别于传统万向节存在的传动比波动问题,该结构在特定摆角范围内可保持稳定的输入输出转速匹配,适合对传动平稳性有要求的小空间交错轴传动场景。从实际应用场景来看,这类结构常出现在小型精密执行器的末端传动环节,比如便携检测设备的角度调节驱动、小型仿生关节的动力传递、专用工装的多自由度调整模块中,相比锥齿轮交错轴传动,它不需要严格的轴交角定位公差,安装容错空间更大,在小负载、有限摆角的传动工况下,零件加工难度更低,装配调整环节更易操作。

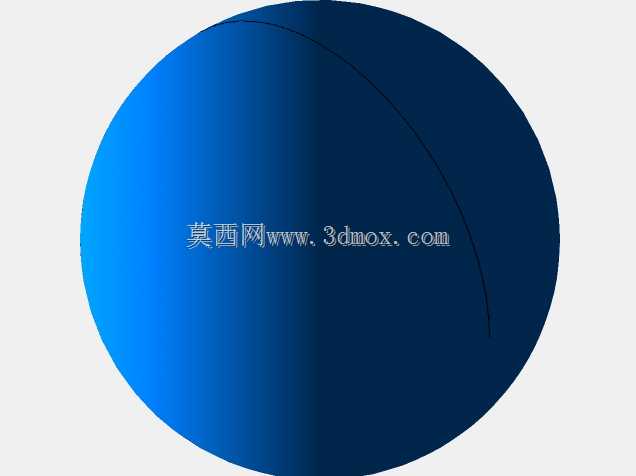

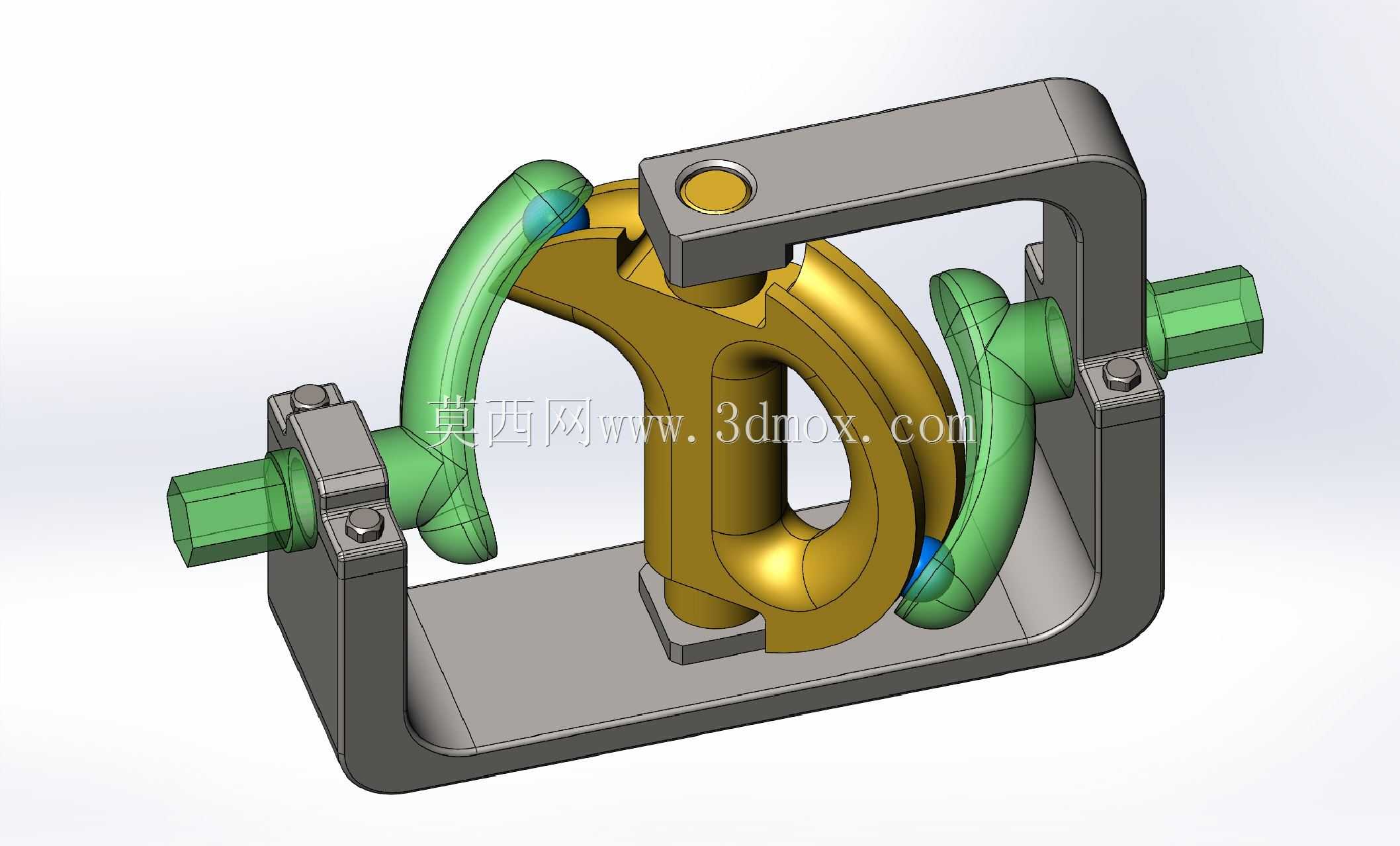

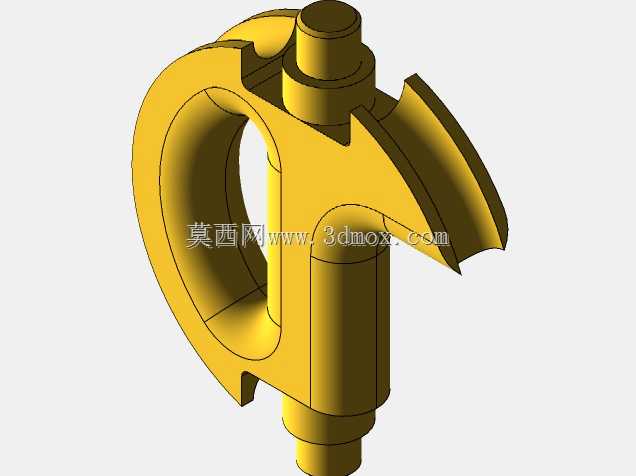

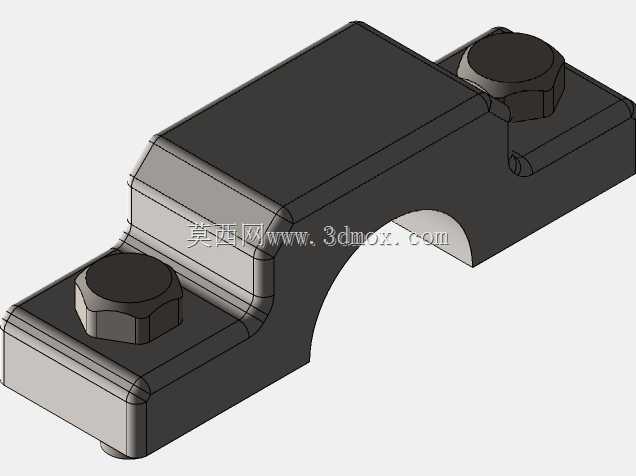

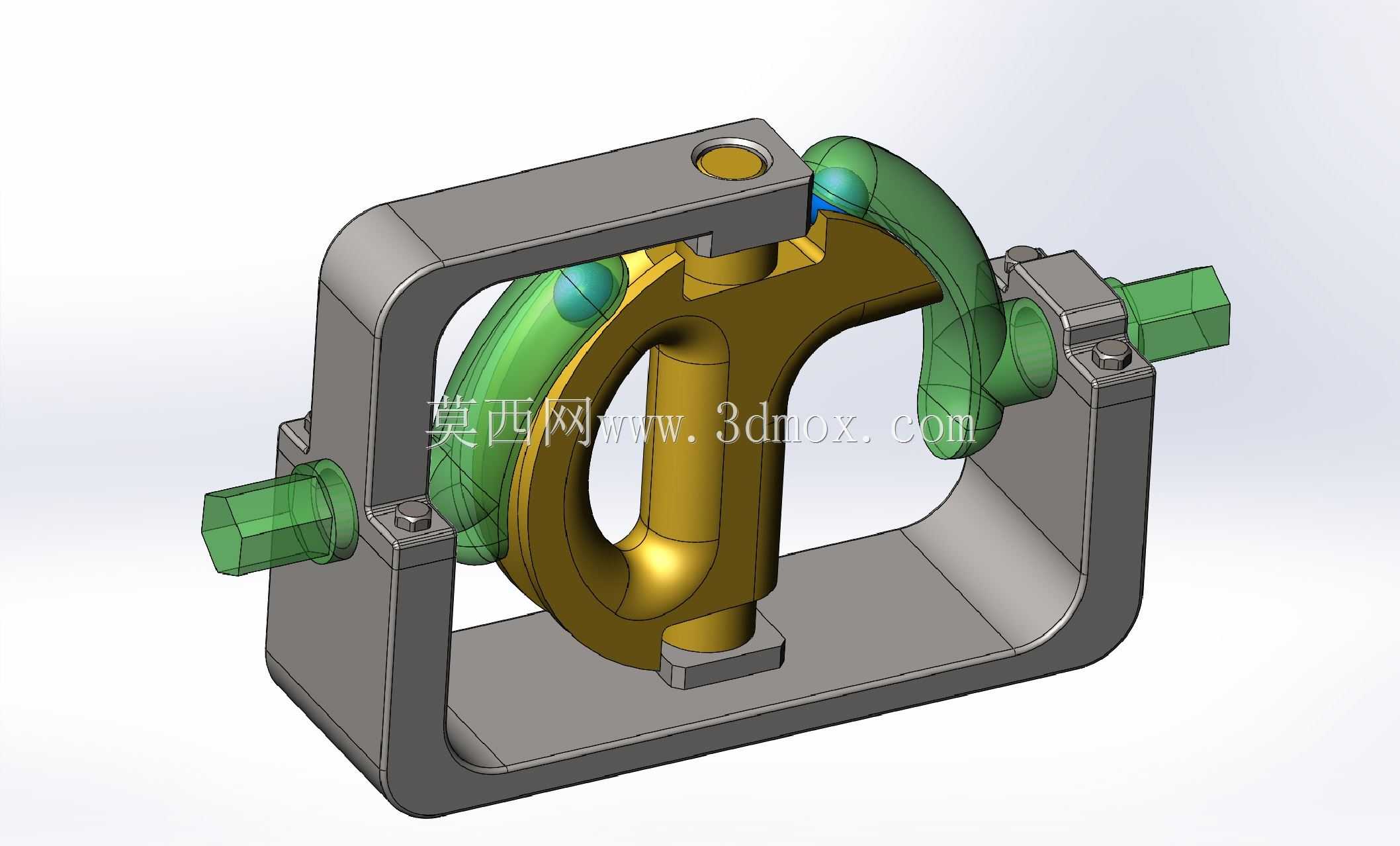

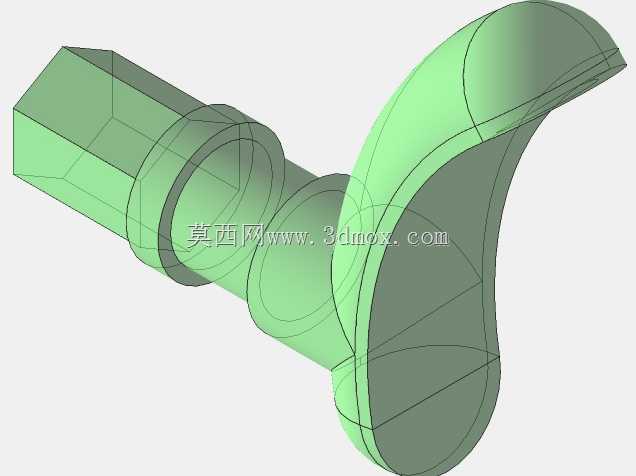

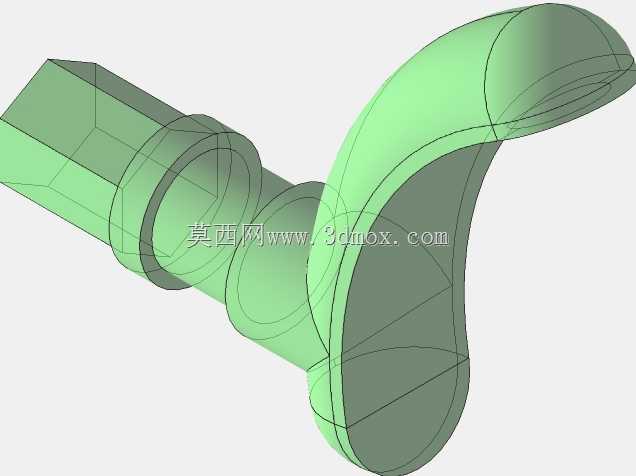

  从功能特性上拆解,机构的核心传动副是中间的球形回转件,两侧的弧形拨叉通过内嵌的球面接触点与球形件配合,输入轴的回转运动通过拨叉拨动球形件沿自身支撑轴回转,再通过另一侧的弧形拨叉将运动传递到输出轴,两轴的轴线呈空间垂直交错布置,支撑框架采用U型一体式结构,两侧的轴座直接加工在框架立壁上,减少了分体装配带来的同轴度误差,输入输出轴的轴端采用六角结构,既可以直接连接手动调节旋钮,也可以通过联轴器对接微型驱动电机,适配手动调节与电动驱动两种使用模式。

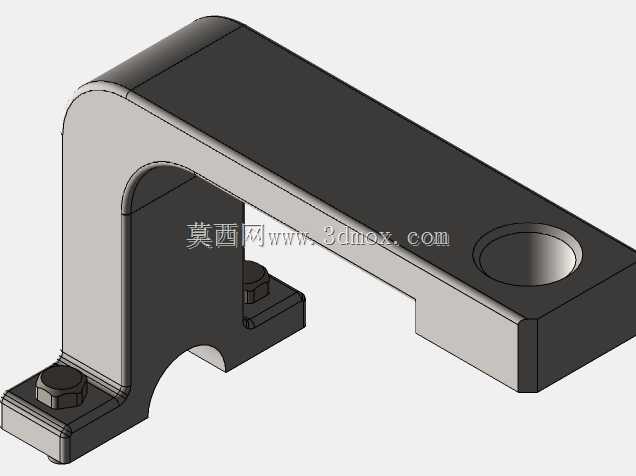

  设计思路上,这套结构优先考虑了小空间内的传动布局,整体外轮廓为矩形框架结构,所有运动构件都内置在框架内部,没有外凸的运动部件,不需要额外加装防护外壳,即可避免运动过程中与周边构件发生干涉。球形传动件的中心与两交错轴的轴线交点重合,保证运动传递过程中接触点的力臂始终保持稳定,不会因为摆角变化出现传动死点,拨叉与球形件的接触点采用球面凸台结构,接触形式为点接触滚动摩擦,相比滑动摩擦结构,传动过程中的阻力更小,磨损量更低,长期运行的精度保持性更好。支撑轴与球形件的配合采用间隙配合,预留了微量的润滑脂存储空间,不需要复杂的油路设计,装配时填充一次润滑脂即可满足长期使用需求。

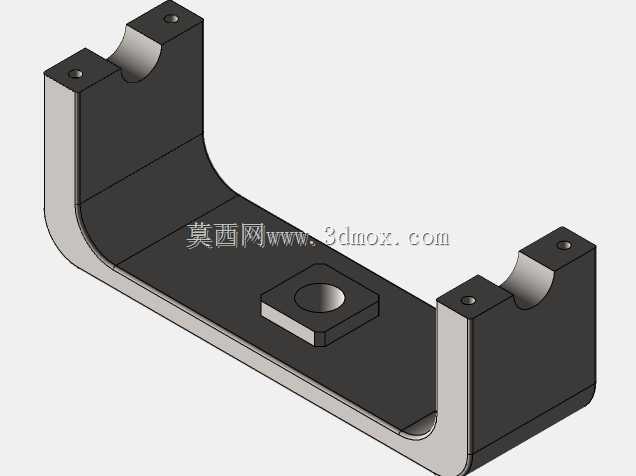

  从安装边界来看,机构的安装基准为U型框架的底面,底面为平整加工面,可直接通过螺栓固定在设备基板上,底面到输入输出轴轴线的高度尺寸统一,不需要额外调整安装高度即可保证轴系对接精度。输入轴与输出轴的伸出长度一致,轴径尺寸统一,可适配同规格的标准联轴器,减少定制连接件的加工成本。机构的最大摆角范围由弧形拨叉的行程决定,当输入轴连续回转时,输出轴可在正负45度的空间范围内实现连续摆动输出,不会出现构件干涉问题,整体结构的零件数量少,除标准紧固件外,仅包含框架、球形传动件、两个弧形拨叉、两根传动轴共五个核心加工件,加工工序集中,适合小批量定制生产。

  在实际选型适配时,需要注意这套结构的负载能力受接触点接触应力限制,更适合传递扭矩不超过5N·m的轻载传动场景,如果需要传递更大扭矩,可将拨叉与球形件的接触点改为镶嵌硬质合金的结构,提升接触副的耐磨性能与承载能力。装配过程中需要保证两侧轴座的同轴度误差不超过0.02mm,避免传动轴回转过程中出现卡滞,球形件与支撑轴的配合间隙控制在0.01-0.03mm之间,间隙过大会导致传动回差增大,间隙过小则会增加装配难度与回转阻力。框架的两侧立壁与底面的垂直度需要严格控制,否则会导致两轴的空间位置偏差,加剧接触点的不均匀磨损。
