空间连杆往复换向传动机构结构

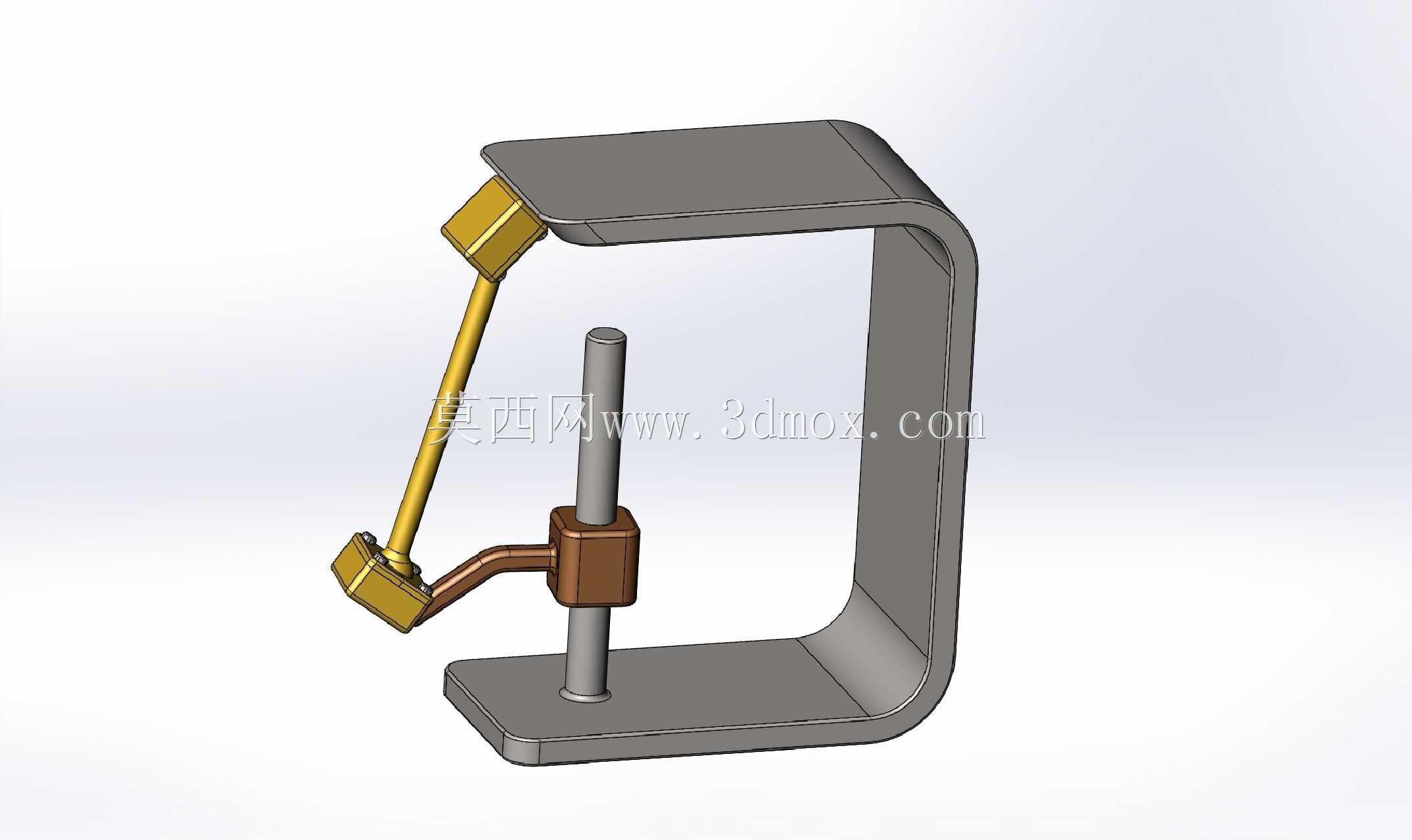

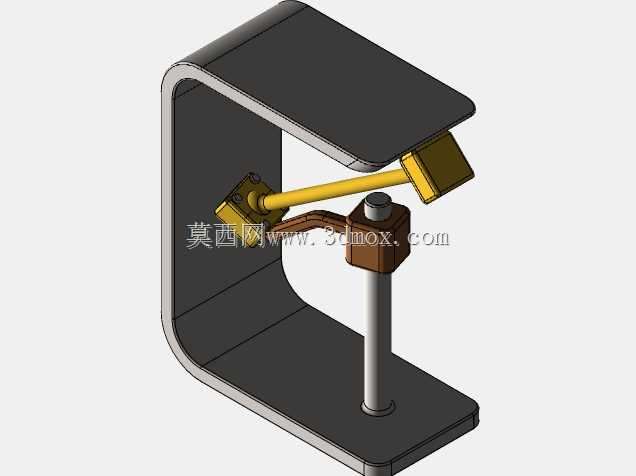

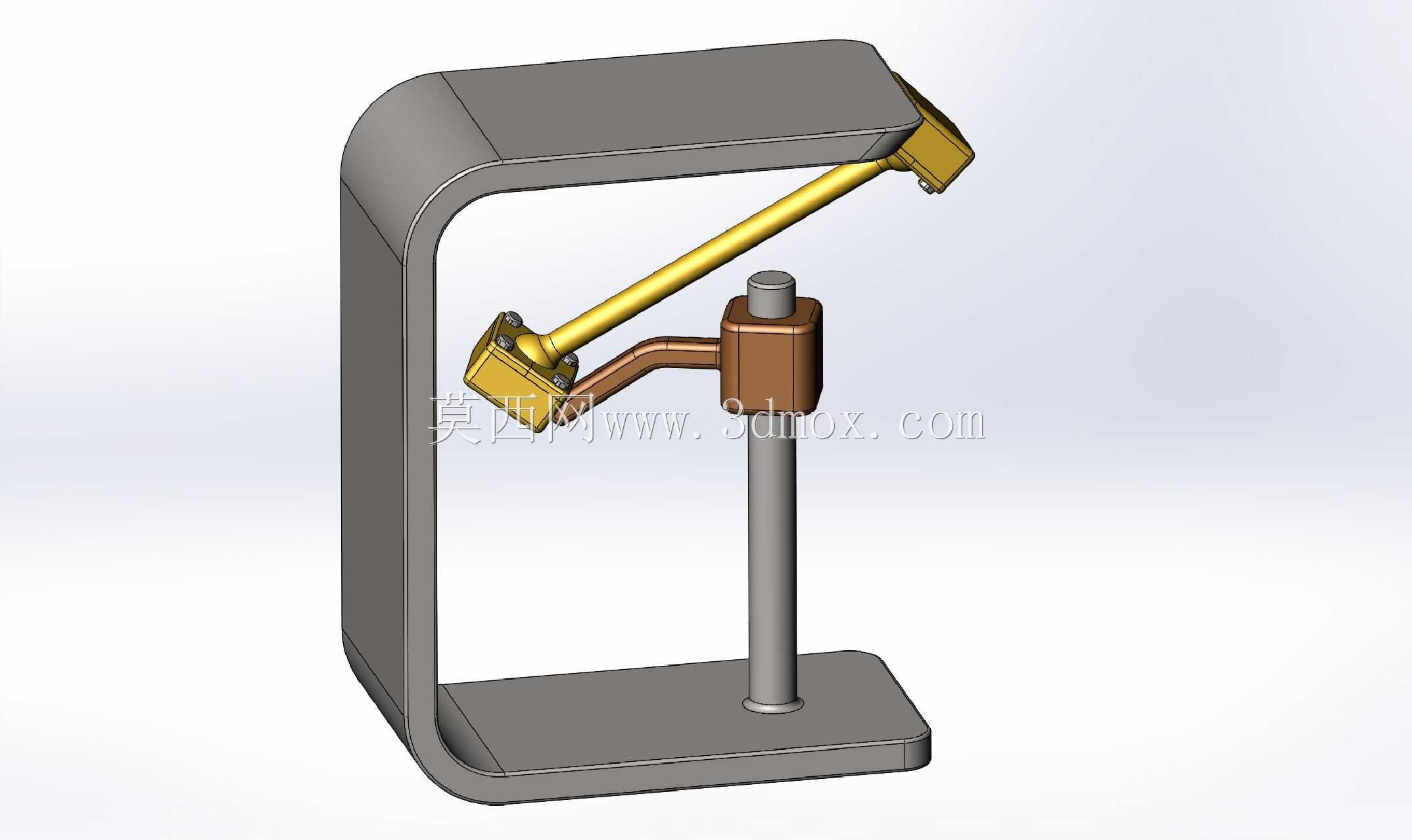

　　这套空间连杆传动结构，核心解决的是单输入轴下的非共面往复运动转换需求，在小型自动化送料、工位节拍切换、轻载执行件驱动场景中适配性极强。区别于传统平面连杆只能在同一平面内传递运动的局限，这套结构通过两端带铰接副的斜置连杆，将竖直布置的输入轴旋转运动，转换为C型框架内侧的特定角度往复摆动，不需要额外加装锥齿轮、万向节等变向传动件，就能完成跨平面的动力传递，大幅缩减了传动链路的零件数量，降低了小型设备内部的装配复杂度。

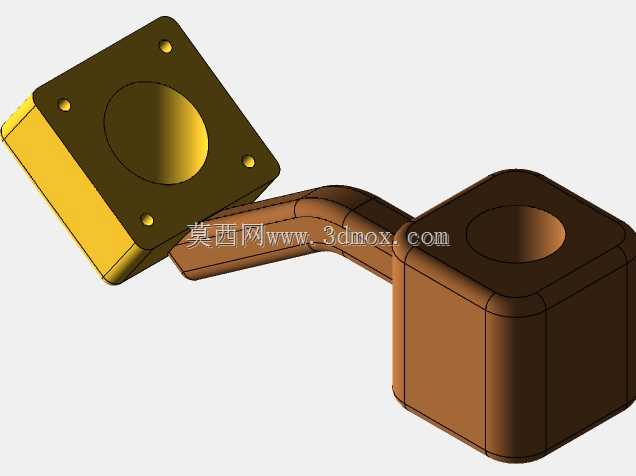

　　从实际装配边界来看，整套机构的安装基准为底部的平板式基座，基座上预留的竖直轴安装孔与输入轴采用间隙配合，轴肩位置做了限位设计，避免轴系运转时出现轴向窜动；中部的滑动铜套既承担输入轴的径向支撑作用，又作为弯形摇杆的回转支点，铜套与轴的配合公差选H7/g6，兼顾运转灵活性与支撑刚性，适合每分钟30-60次的中低速往复运动工况，不会因为配合过紧出现卡滞，也不会因为间隙过大产生传动回程误差。斜置主连杆的两端铰接副采用球头铰接结构，能够补偿空间运动过程中产生的角度偏差，避免连杆在运动过程中出现别劲、卡死的问题，铰接位置的接触面做了减摩处理，日常运转不需要频繁加注润滑脂就能维持稳定的传动效率。

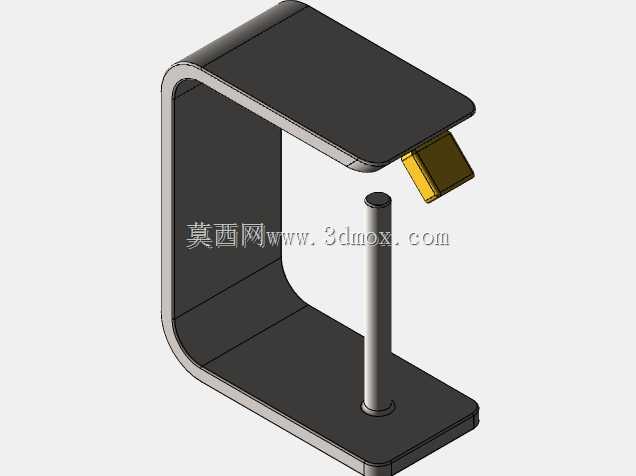

　　设计过程中首先锁定的是输出端的摆动行程范围，通过调整斜置连杆两端铰接点的偏心距、弯形摇杆的力臂长度，就能适配不同的摆动角度需求，不需要重新加工整套基座与轴系零件，只需要更换对应长度的连杆与摇杆就能完成参数调整，对于小批量定制的自动化设备来说，这种模块化的调整逻辑能够大幅缩短设计迭代周期。C型的外框架既作为输出摆动件的安装基准，又能对内部的传动连杆形成物理防护，避免设备运行过程中外部的碎屑、线缆卡入传动间隙造成机构损坏，框架的边角做了圆角过渡处理，没有尖锐的加工棱边，装配和调试过程中不会划伤操作人员。

　　在实际应用场景中，这类空间连杆机构常被用在小型电子产品组装工位的工件摆转、包装设备的料仓拨料、检测设备的探头换位等工位，相比采用气缸、电机直驱的摆转方案，这套纯机械结构的传动不需要额外布置气管、线缆，也不需要配套的电磁阀、驱动器等控制元件，只需要接入设备主传动轴的动力就能完成固定节拍的往复动作，运行稳定性更高，在有防爆要求、强电磁干扰的工况下也能正常工作，不会出现电子元件失效的问题。整套结构的外形轮廓规整，所有运动部件的运动轨迹都在C型框架的包容范围内，安装时只需要固定底部基座的四个安装孔位就能完成定位，不需要额外调整其他部件的位置，对安装空间的要求较低，能够嵌入到紧凑的设备内部空间中，不会占用过多的设备布局空间。

　　结构设计上没有采用复杂的异形曲面零件，除了球头铰接位置需要做精加工之外，其余的基座、框架、轴类零件都可以采用常规的铣削、车削工艺完成加工，零件的加工精度要求适中，普通的机加工车间就能完成全部零件的加工制作，不需要特殊的加工设备，加工成本可控。铰接位置的销轴采用可拆卸设计，后期维护时只需要拆下销轴就能更换磨损的连杆或者轴套，不需要将整套机构从设备上拆解下来，维护操作十分便捷。整套机构的传动过程没有冲击载荷，所有运动副都是刚性连接，运动过程平稳，噪音水平低，适合用在对运行噪音有要求的办公类设备、医疗辅助设备内部，不会因为传动冲击产生过大的噪音影响使用体验。
