双摇杆联动冲压执行机构三维结构

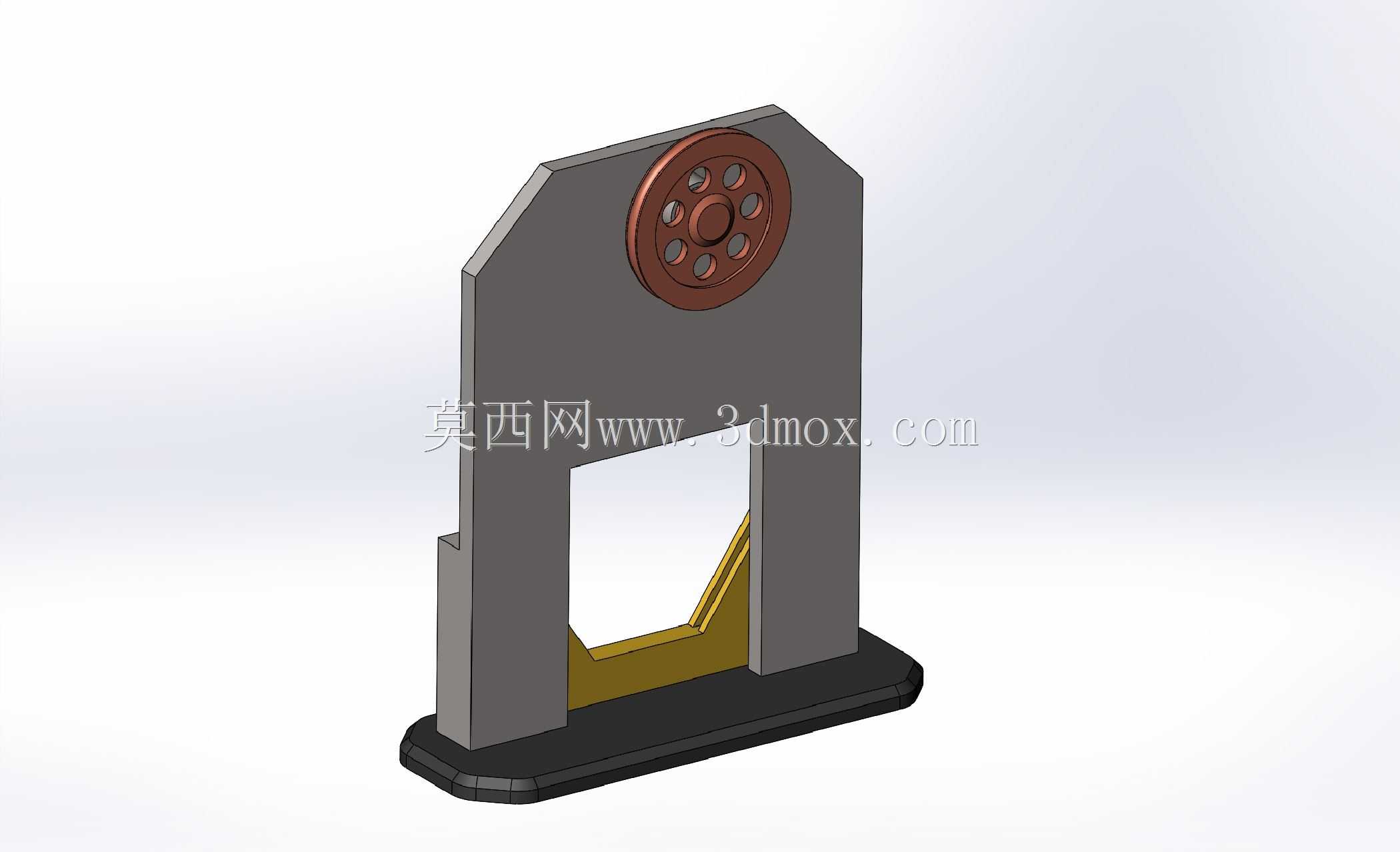

　　这套连杆联动执行结构，核心采用对称布置的双摇杆传动路径，顶部设置带轮输入接口，可直接对接皮带传动系统接入动力源，适配轻工冲压、小件压装、简易裁切类工位的动作输出需求。从实际落地场景来看，这类结构常被用在小型台式压合设备、半自动文具组装工位、小五金件铆接工序中，相比气缸直压的方案，纯机械连杆的传动路径能实现固定行程的往复动作，不需要额外配置气动管路与电磁阀组，在无气源的零散加工工位、教学实训演示台架上适配性更强。

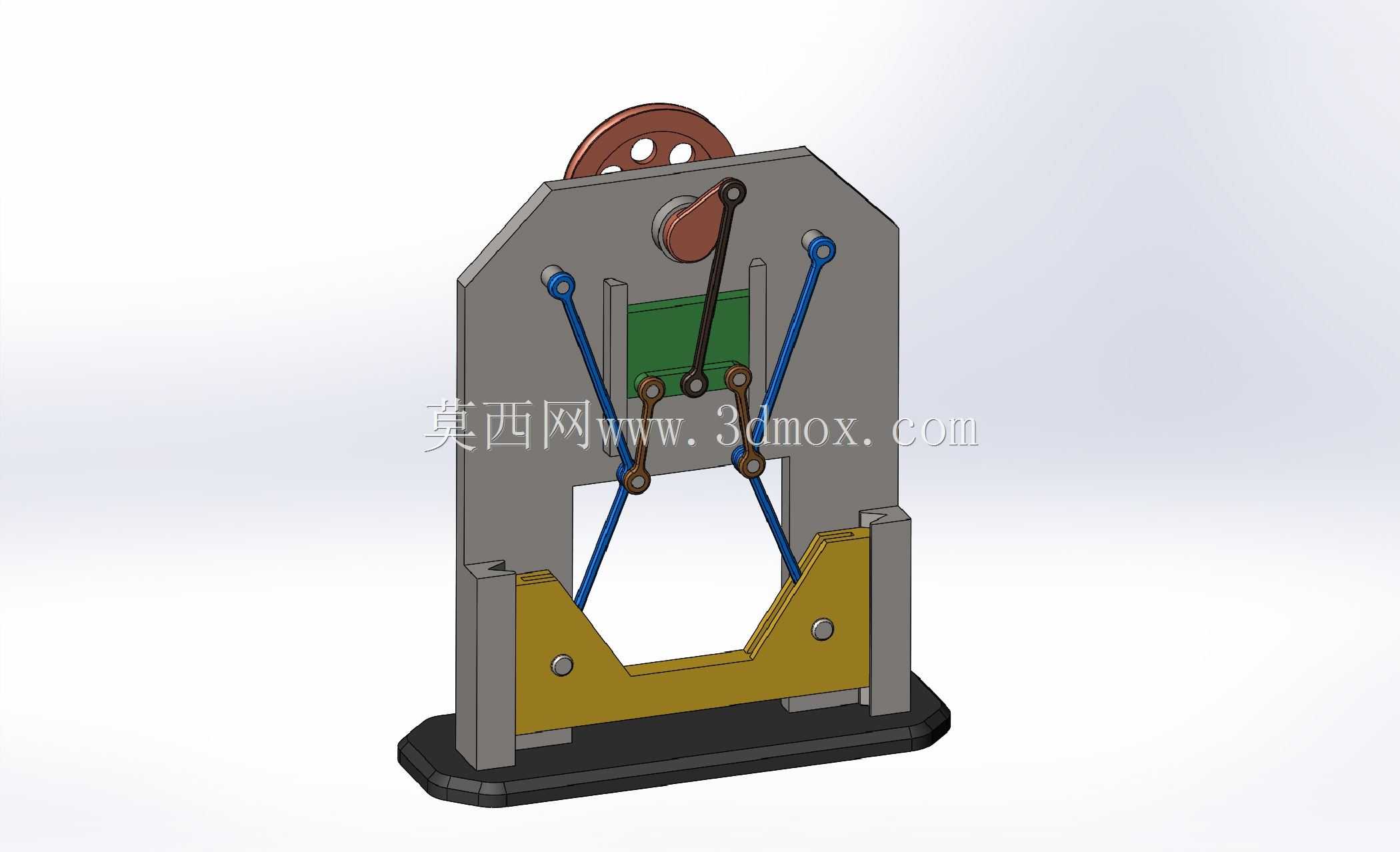

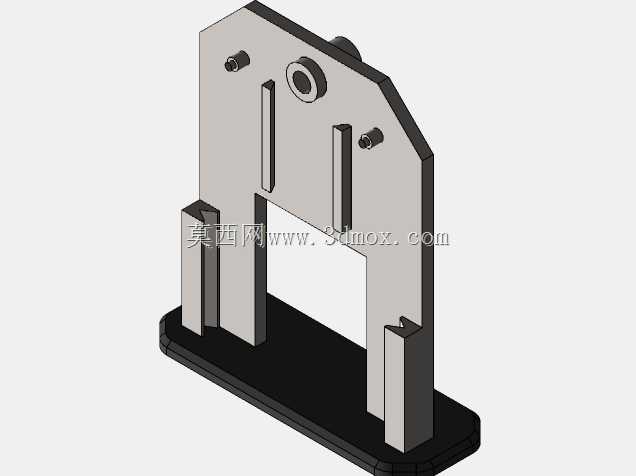

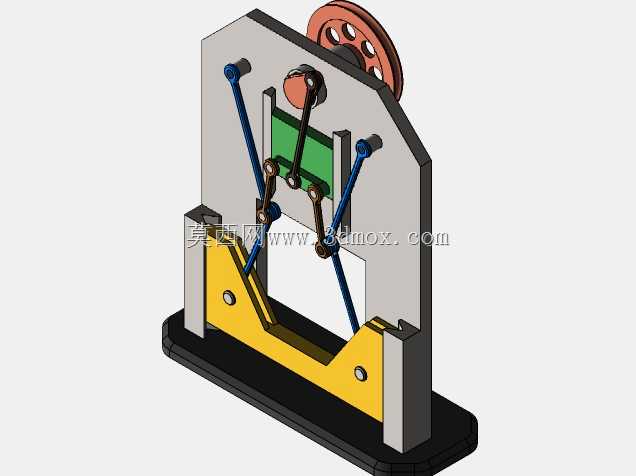

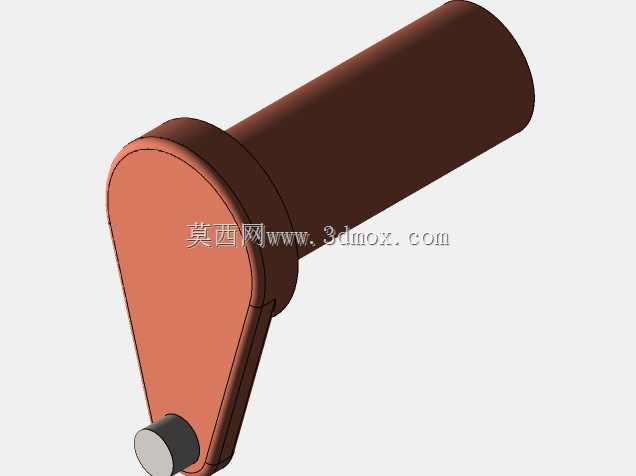

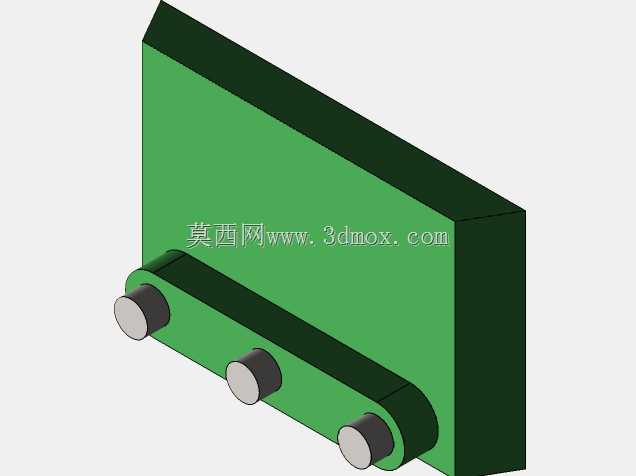

　　结构设计上，机架采用立式门型框架结构，底部设置一体化安装底座，底座预留四个沉头安装孔位，可直接通过螺栓固定在标准型材工作台面上，安装边界的长宽尺寸控制在小型台式设备的常规适配范围内，不需要额外改造工位台面。框架中部设置可上下滑动的执行滑块，滑块两侧通过铰接点连接蓝色传动连杆，连杆另一端铰接在框架上部的固定转轴上，顶部的偏心曲柄通过短连杆与滑块上端铰接，当顶部带轮带动曲柄做整周回转时，两侧对称的摇杆连杆会同步约束滑块的运动轨迹，避免滑块下压过程中出现偏载卡滞，保证执行端的动作垂直度。

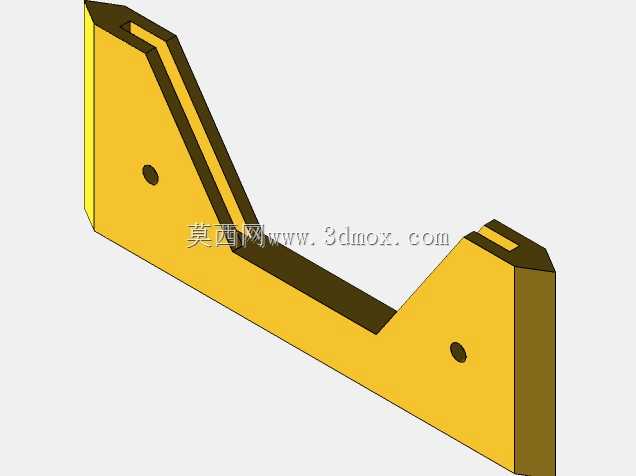

　　滑块下端的工作区域预留了工装安装位，可根据实际工序需求更换压头、裁切刀、铆接冲头等不同执行端配件，下部的黄色V型定位座可直接承接待加工的小型轴类、块状工件，定位座通过螺栓固定在底座上，可根据工件尺寸更换不同规格的定位工装，适配多品种小批量的加工需求。传动路径的所有铰接点都采用销轴铰接设计，预留了润滑脂加注间隙，日常维护只需要定期在铰接点加注润滑脂即可，不需要复杂的拆解保养，适合加工现场的粗放使用环境。

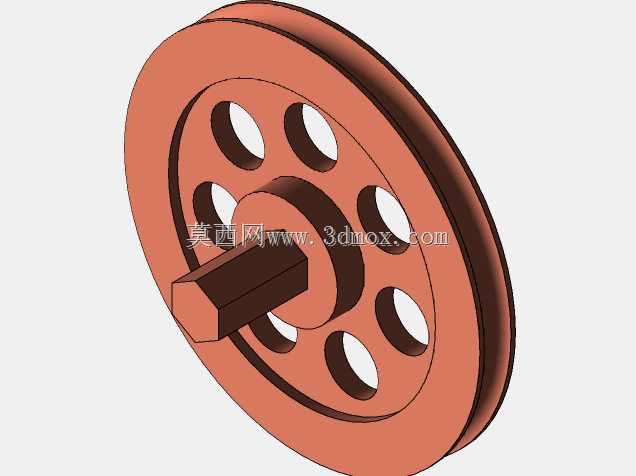

　　从运动特性来看，这套机构的滑块行程由曲柄偏心距决定，两侧的对称摇杆主要承担导向与侧向力承载作用，相比单导柱导向的小型压装结构，双连杆的对称约束能抵消滑块运动过程中的侧向分力，减少执行端的晃动量，压合动作的重复定位精度可以满足小件组装的公差要求。顶部的带轮输入接口可适配不同直径的带轮，通过更换带轮即可调整输入转速，匹配不同工序需要的动作频次，不需要改动主体结构。

　　安装层面，整套结构的重心集中在底部底座区域，立式布置的结构不会占用过多台面横向空间，后侧的框架背板可直接安装安全防护罩，避免传动连杆外露引发操作安全隐患，电气控制端只需要配套简单的电机启停开关即可实现动作循环，不需要复杂的控制程序，上手门槛较低，适合小型加工户、实训教学场景的使用需求。结构上所有的零件都采用常规机加工工艺即可生产，连杆采用标准圆钢加工，框架采用板材切割焊接后铣削安装基准面，加工成本较低，备件替换难度小，不需要定制特殊规格的型材或标准件。
