内啮合齿轮蜗杆组合传动演示机构

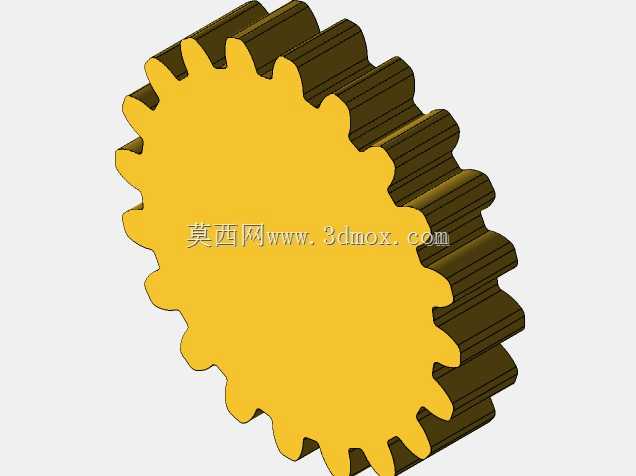

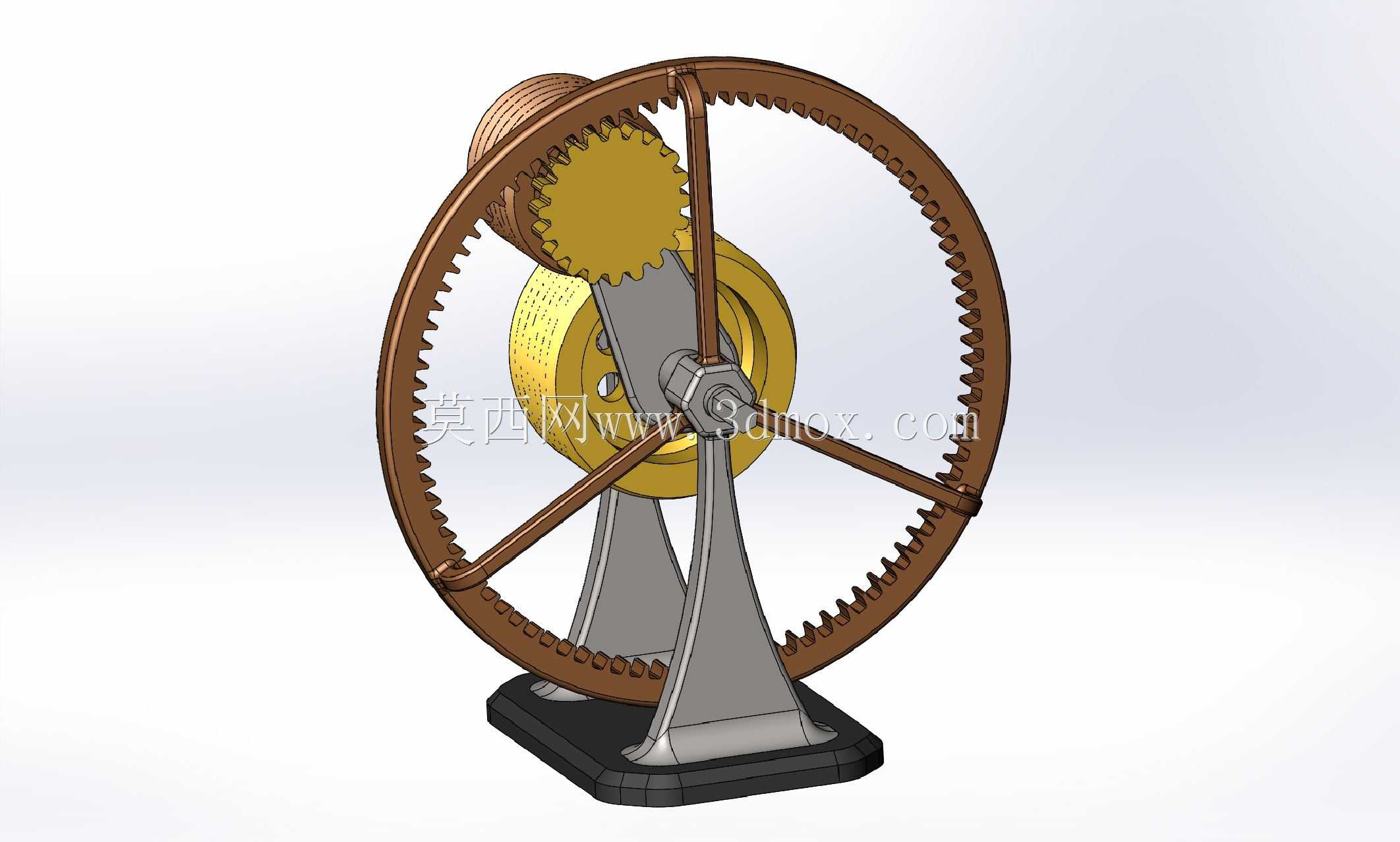

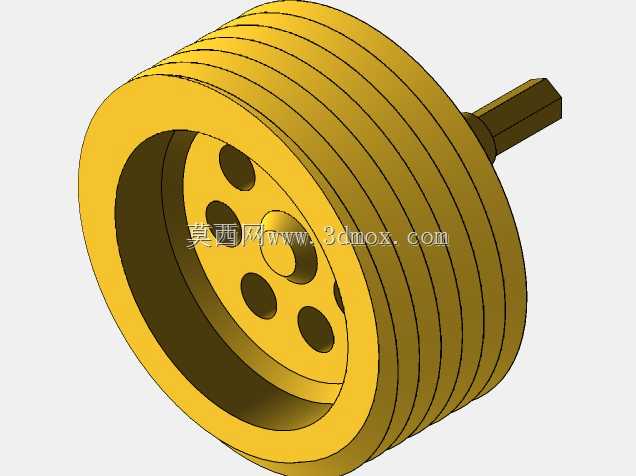

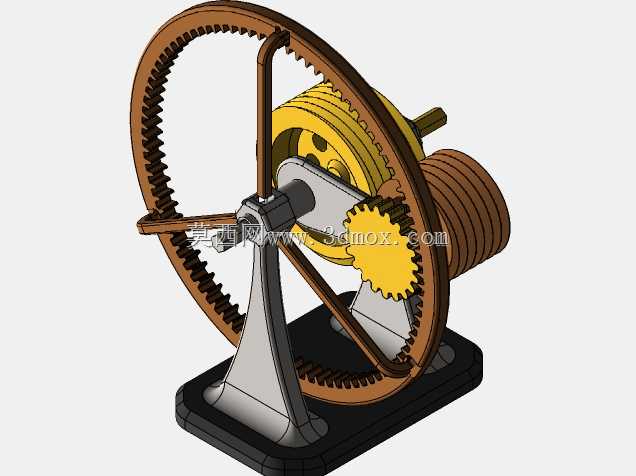

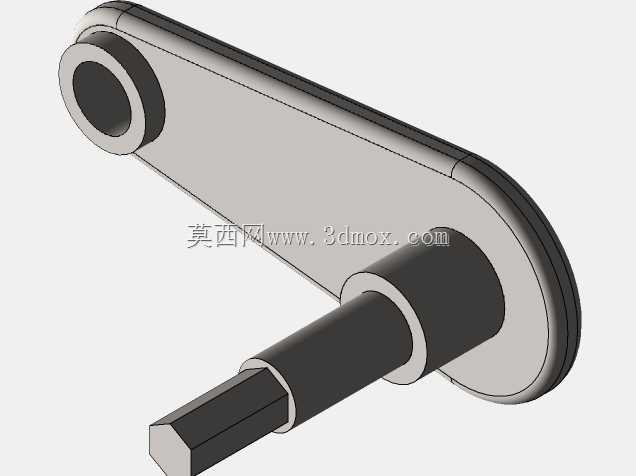

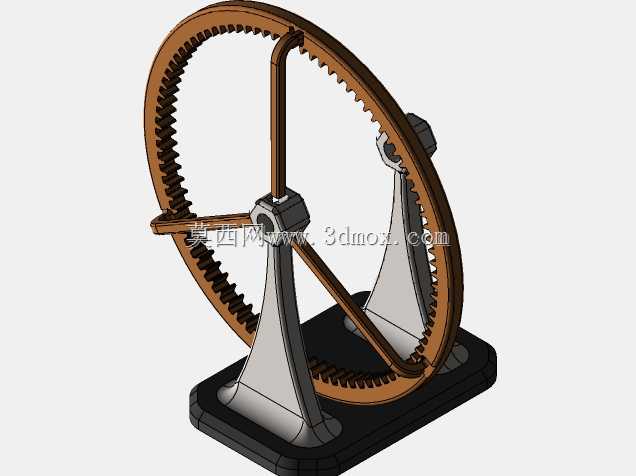

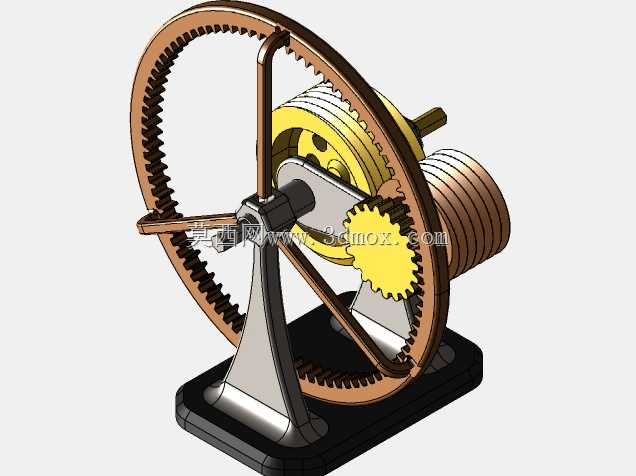

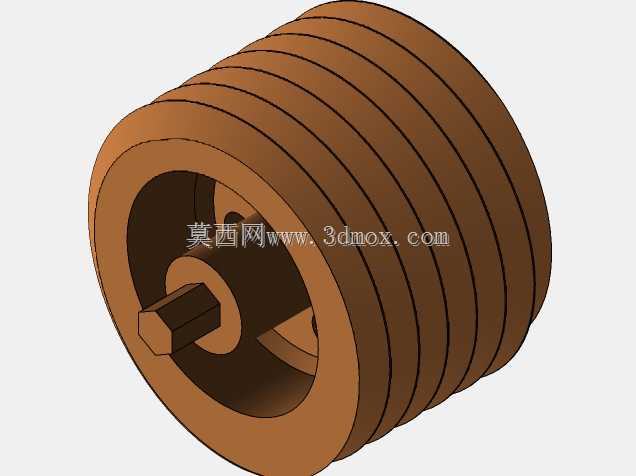

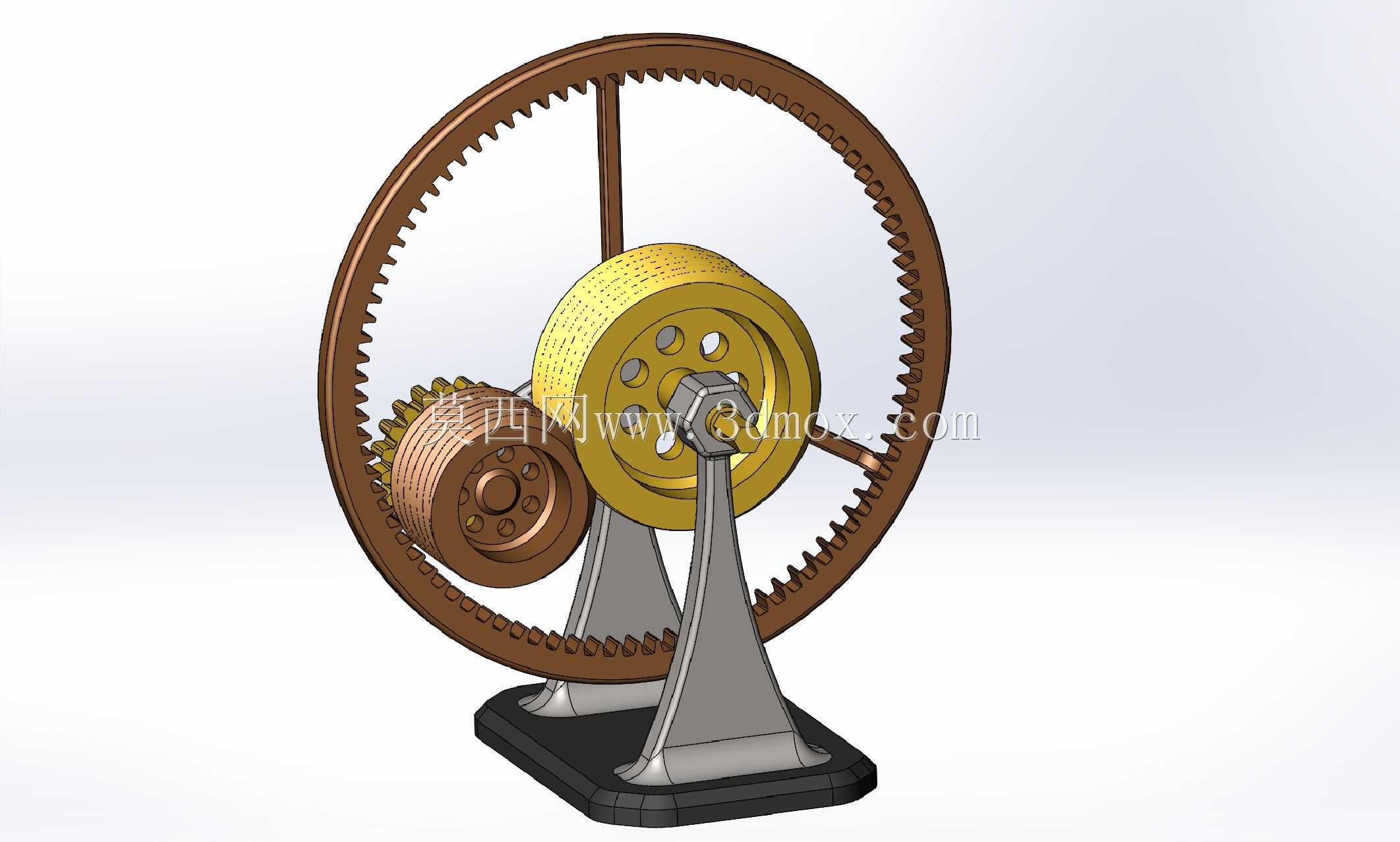

　　这套内啮合齿轮与蜗杆组合的传动结构，常被用于机械原理教学演示、小型精密传动装置的原理验证场景，也可作为低速大扭矩输出的小型传动单元原型，适配桌面级演示设备、小型工艺品驱动装置、教学实验台的搭建需求。从实际功能来看，该结构整合了蜗杆传动的大减速比、自锁特性，以及内啮合齿轮传动的紧凑布局优势，动力输入端设置在小齿轮轴位置，可通过外接手摇柄或者微型电机输入动力，经过蜗杆段与蜗轮的啮合传动后，再通过同轴的小齿轮与大直径内齿圈啮合，最终实现内齿圈的低速转动输出，整套传动链的减速比可通过调整各齿轮的齿数、蜗杆头数灵活适配不同的输出转速需求。设计过程中优先考虑了传动的平稳性，内齿圈采用三辐条支撑结构，既保证了大直径齿圈的结构刚度，

　　又尽可能降低了转动部分的整体重量，减少转动惯量带来的传动冲击；支撑支架采用对称式的铸造结构形态，底部设置加宽的矩形安装底座，底座上预留了四个安装固定孔位，可直接通过螺栓将整套机构固定在工作台面或者设备机架上，安装边界的长宽尺寸控制在200mm*150mm范围内，整体高度不超过220mm，适配桌面级安装的空间要求。啮合间隙的设计上，蜗杆与蜗轮的侧隙控制在0.02-0.05mm区间，既保证传动过程中不会出现卡滞，又能减少回程误差，适配演示场景下的正反转切换需求；内齿轮与小齿轮的啮合采用变位齿轮设计，避免小齿轮根切问题的同时，提升了轮齿的接触强度，延长演示工况下的使用寿命。支架与转动轴的配合位置设置了衬套安装位，

　　可加装铜质衬套或者微型轴承，降低转动过程中的摩擦阻力，减少长期演示带来的磨损。实际应用中，若用于教学场景，可直接在各轮齿位置标注啮合点、传动方向标识，直观展示蜗杆蜗轮、内啮合齿轮的传动原理，帮助学习者理解不同齿轮传动形式的组合应用逻辑；若作为小型驱动单元使用，可在内齿圈的外侧加装拨杆或者转盘，实现间歇或者连续的回转动作输出，适配小型工艺品展示台、自动送料的小型工位等低负载传动场景。整套结构的所有轮齿参数均符合标准渐开线齿轮设计规范，蜗杆采用阿基米德蜗杆型线，加工工艺性好，可通过普通滚齿、车削工艺完成零件加工，不需要特殊的定制刀具，降低了实物制作的成本。装配逻辑上采用分层装配的思路，先将支撑支架固定在底座上，再依次装入蜗杆轴、

　　蜗轮与小齿轮的同轴组件，最后套装内齿圈并调整啮合间隙，整个装配过程不需要复杂的专用工装，普通的机械装配人员即可完成组装调试。结构的受力路径经过优化，传动过程中产生的径向力、轴向力都可以通过支撑支架直接传递到底座安装面，不会出现额外的应力集中点，保证长期运行过程中的结构稳定性。
