曲柄凸轮组合往复摆动传动机构

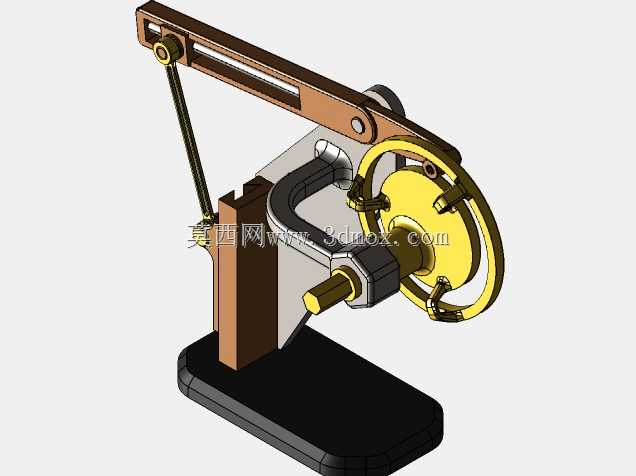

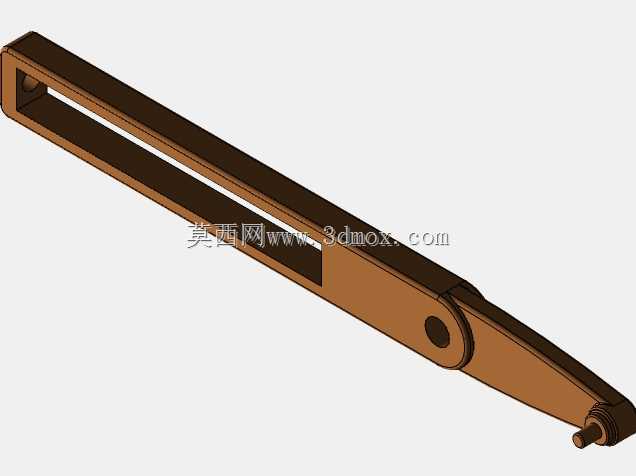

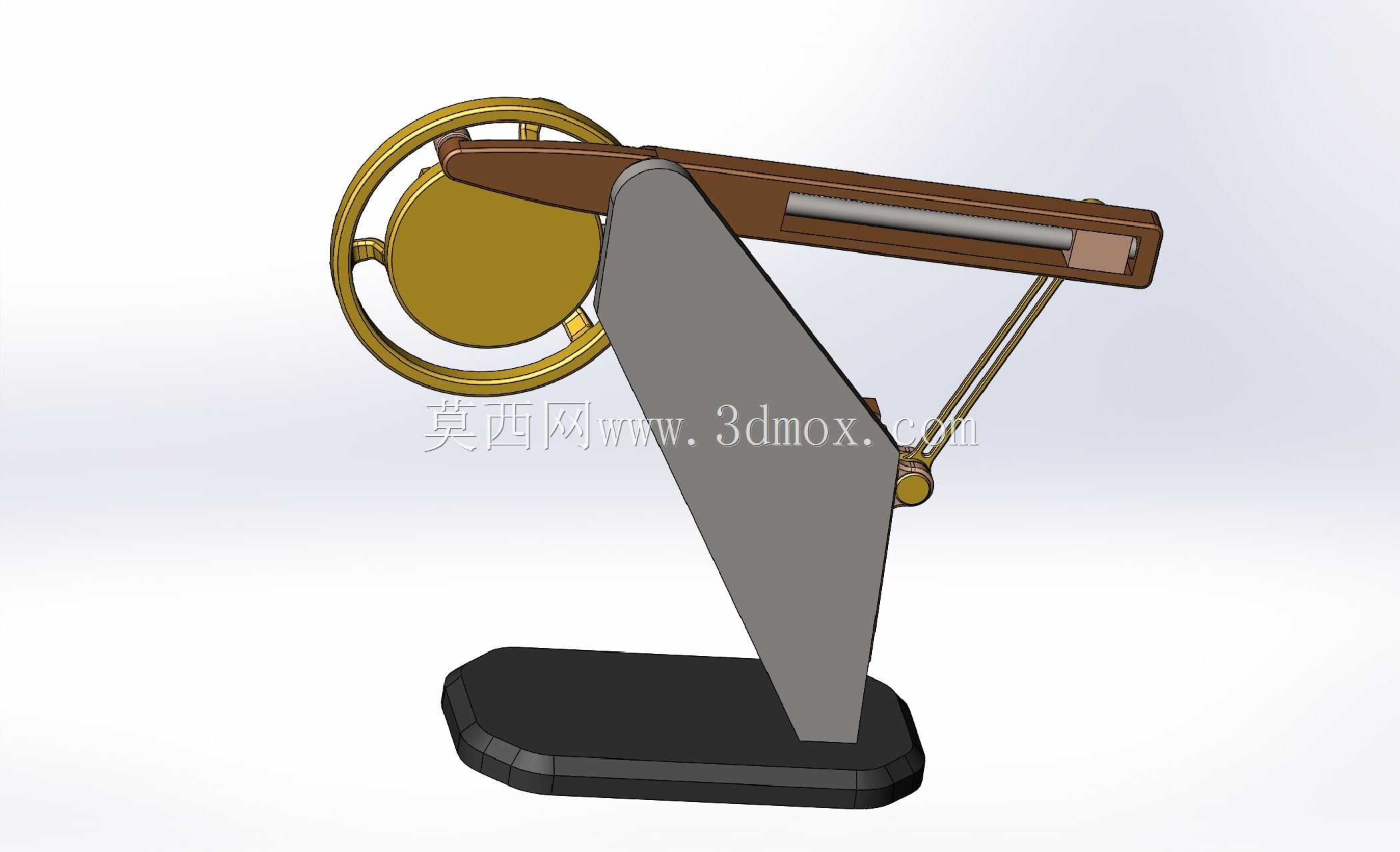

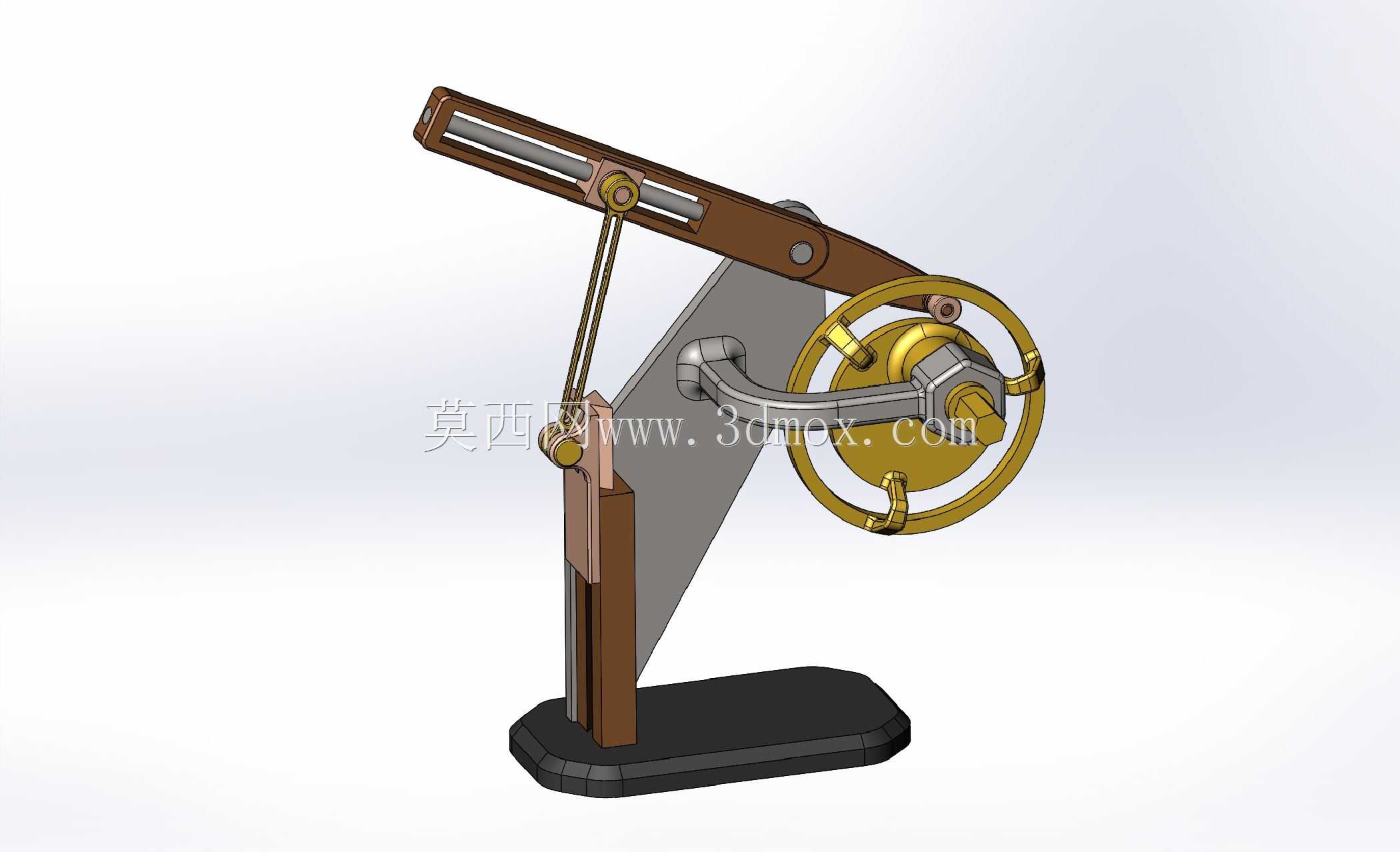

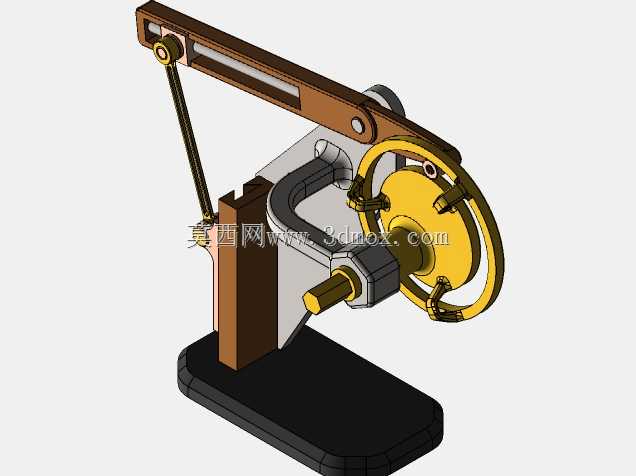

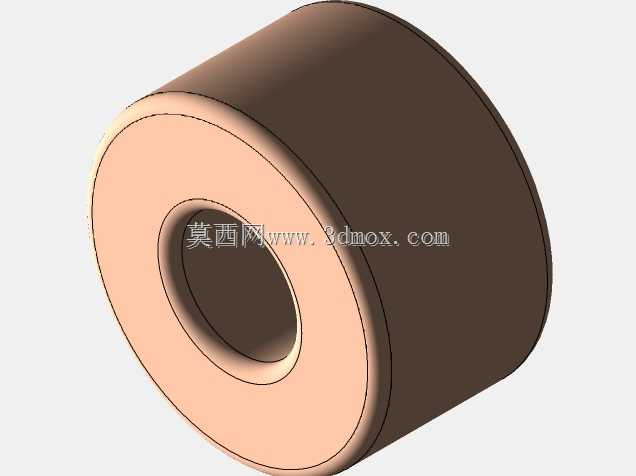

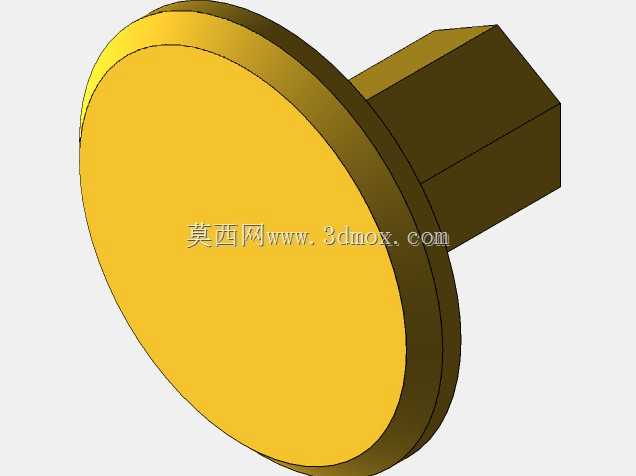

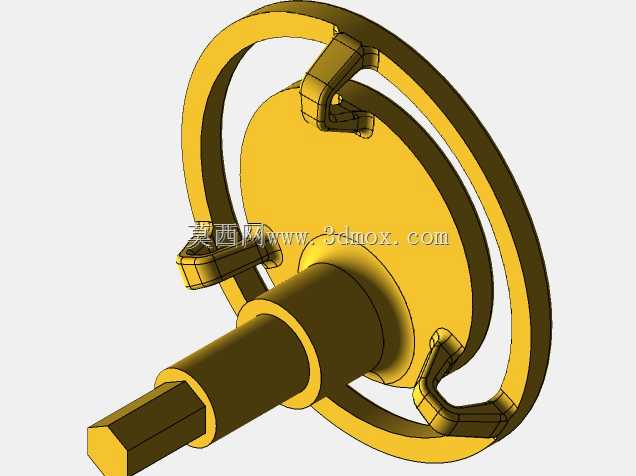

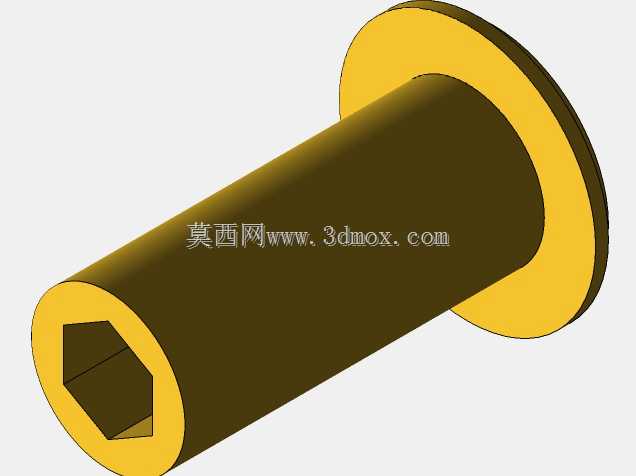

　　这套曲柄凸轮组合的摆动传动结构，常被应用在小型自动化送料、轻工纺织设备的间歇摆料工位，也可作为教学演示机构用于机械原理课程的具象化展示，帮助从业者理解平面连杆与凸轮组合运动的轨迹特性。从实际功能来看，该结构通过手轮端的旋转输入，可将整周回转运动转化为摆杆端的定角度往复摆动，摆杆上开设的长槽可配合不同位置的销接件调整摆动行程范围，适配不同工位的摆角需求，无需额外更换核心构件即可完成小范围的参数调整。设计过程中优先考虑了运动副的耐磨特性，所有铰接位置均预留了轴套安装位，旋转轮盘与摆杆接触的驱动面做了等宽轮廓处理，保证运动传递过程中无卡滞、无死点，在整个摆动行程内传动比波动控制在合理区间，避免输出端出现冲击抖动。底座采用宽幅平底结构，

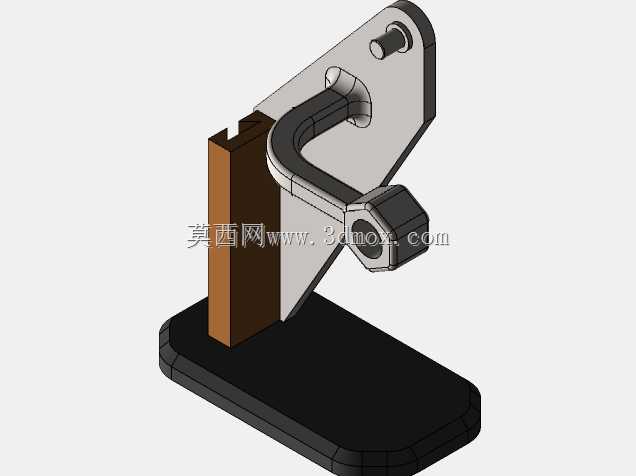

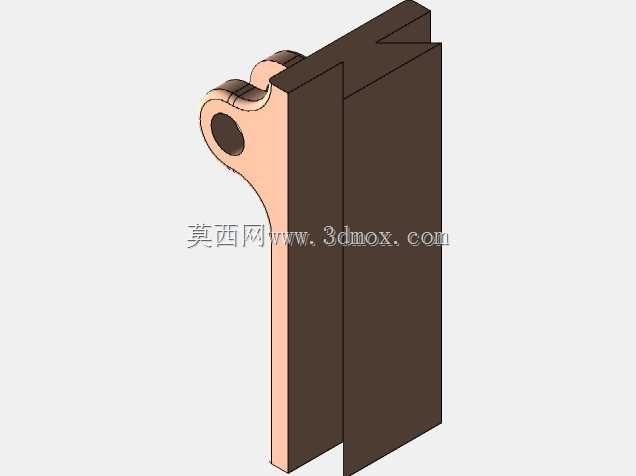

　　安装时可通过四个角的预留孔位直接固定在设备安装面板上，整体安装边界控制在较小范围内，不会占用过多设备内部的排布空间，垂直方向的支撑立柱采用分体式拼接结构，既保证了支撑刚度，也方便后期对铰接位置的磨损件进行快速更换。轮盘端的配重结构经过动平衡校核，当输入转速维持在常规设备运行区间时，不会产生额外的离心振动，传递到摆杆端的运动轨迹平滑，可满足对运动平稳性有一定要求的工位使用需求。摆杆的长度可根据实际安装需求做等比例缩放，长槽的行程范围也可根据输出端的移动距离要求调整槽长，支撑立柱的高度可随摆杆长度变化做适配性修改，整体结构的模块化程度较高，可快速嵌入到不同的小型设备传动链路中。在实际装配过程中，需要注意铰接轴的同轴度公差，

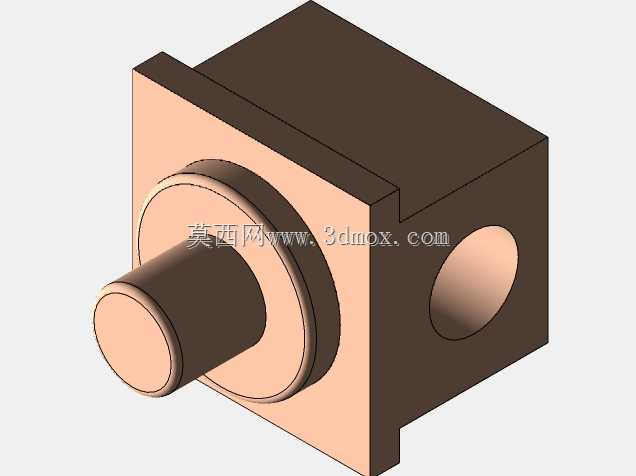

　　保证轮盘旋转时与摆杆驱动面的接触间隙均匀，避免单侧磨损过快的问题，所有旋转副的润滑通道均做了预留，可定期加注润滑脂降低运动磨损，延长整套机构的无故障运行时长。该结构相比单纯的曲柄摇杆机构，通过凸轮轮廓的修正可以实现摆杆端的间歇停留特性，在摆动行程的端点位置可设置短暂的停留时间，适配需要在摆角端点完成取放料、压合等工序的工位，无需额外增加停留控制结构，简化了整体设备的传动链路。
