苏格兰轭式直线往复转换传动机构

　　这套苏格兰轭结构的传动装置，核心作用是把输入轴的连续旋转运动，直接转化为轭架组件的直线往复输出，和常见曲柄滑块机构相比，它的运动轨迹不存在侧向往复分力，输出端的运动规律是严格的简谐运动，在需要精准等速往复行程的工况里，能大幅降低运动副的侧向磨损，减少额外的导向负载。从实际应用场景来看，这类结构常被用在小型计量泵的驱动端、定行程冲压工装的动力输入段、老式蒸汽泵的配气机构，还有部分需要恒定往复周期的纺织机械排线组件里，尤其是对往复行程精度要求高、不希望出现滑块侧向憋劲的场合，苏格兰轭结构的可靠性比普通曲柄滑块高不少。

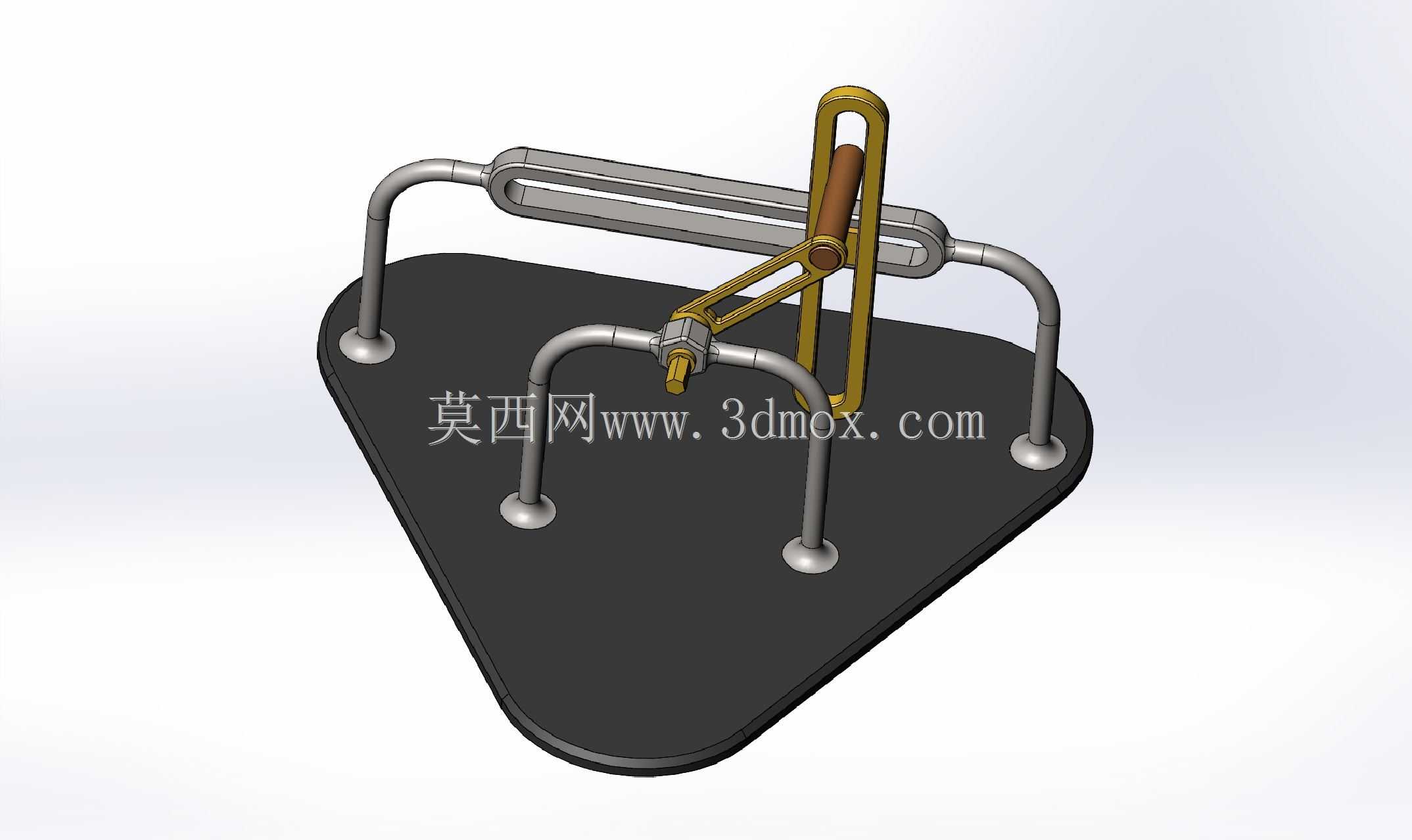

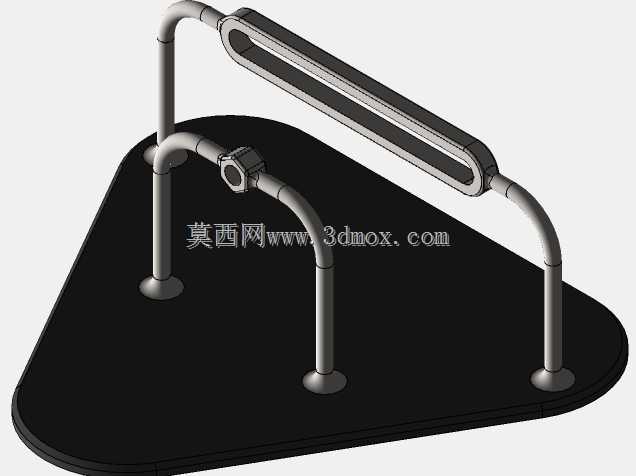

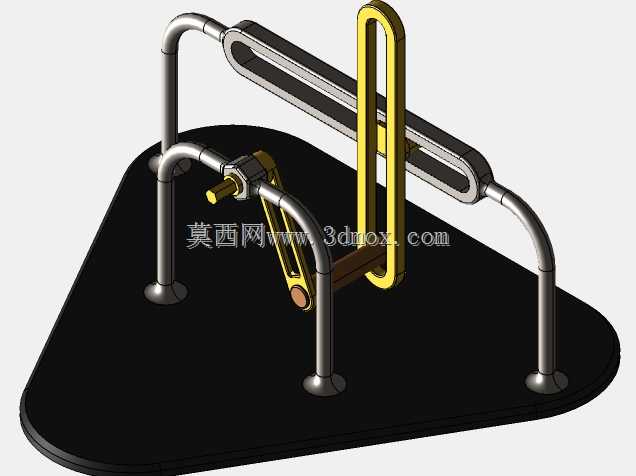

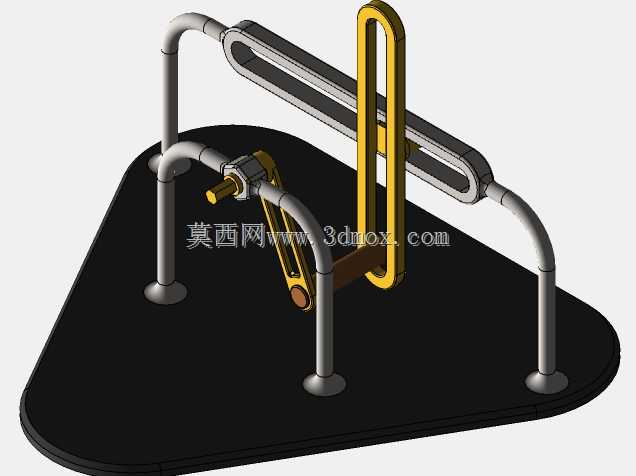

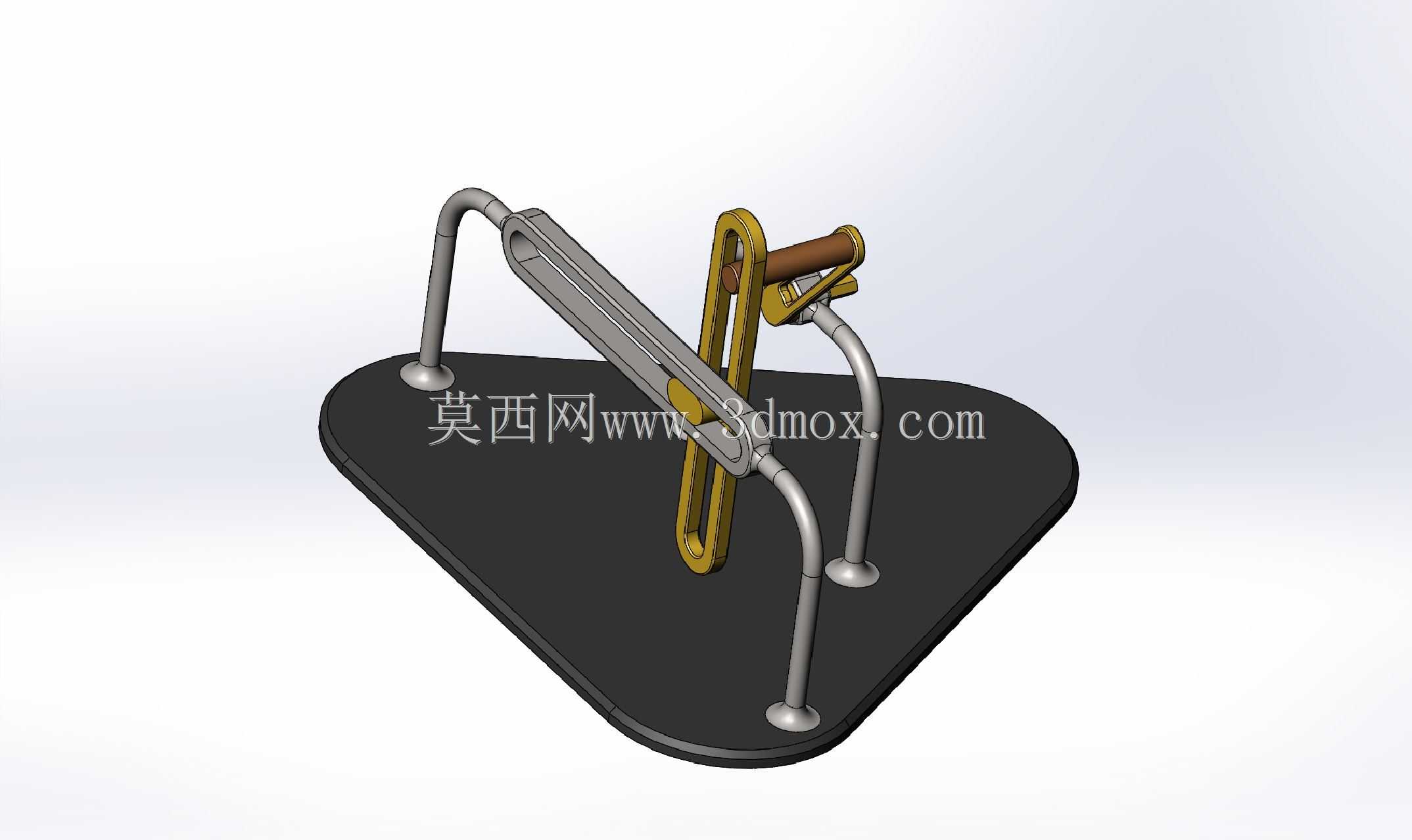

　　设计这套结构的时候，首先要确定的是曲柄的回转半径，这个参数直接决定了轭架的往复行程，整套机构的行程是曲柄偏心距的两倍，建模时需要先把曲柄的回转中心和轭架的滑槽中心严格对正，避免出现运动卡滞。底座采用带圆角的平板结构，四个支撑柱直接固定在底座上，其中两个支撑柱作为输入曲柄轴的回转支撑，另外两个支撑柱作为轭架的滑动导向限位，这种布置方式不需要额外加装直线导轨，靠金属柱的圆柱面和轭架上的导向通孔配合就能完成滑动导向，能大幅压缩整体结构的占用空间，适合集成在小型台式设备的内部。

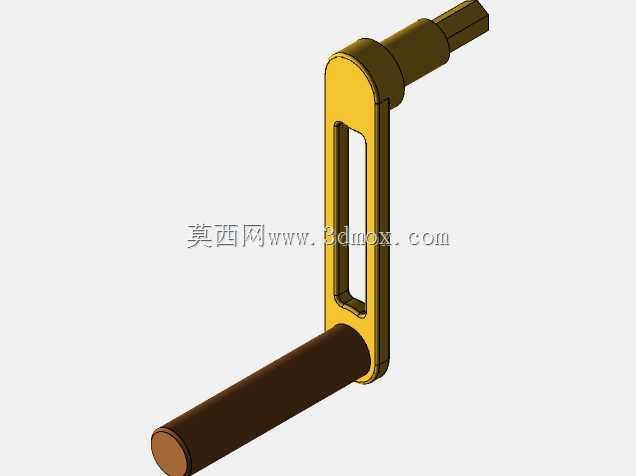

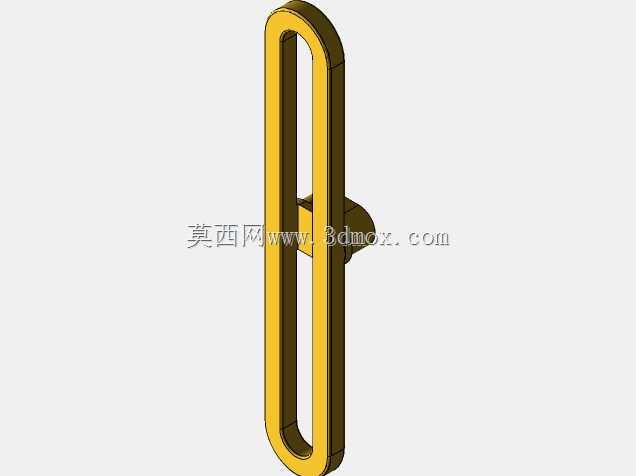

　　从安装边界来看，整套机构的底座轮廓为带圆角的类三角形平板，所有运动部件的运动范围都不会超出底座的投影边界，安装时只需要在底座的四个角预留固定孔位，不需要额外预留周边的运动避让空间，对安装空间的要求非常友好。输入曲柄端采用带防滑纹理的手柄设计，既可以手动驱动演示运动过程，也可以直接对接微型电机的输出轴，不需要额外加装联轴器转接。轭架上的滑槽采用贯通式矩形槽设计，曲柄端的圆柱销直接嵌入滑槽内，运动过程中圆柱销和滑槽侧壁始终保持面接触，相比点接触的传动结构，接触应力更小，长时间运行的磨损量更低，维护时只需要定期在滑槽和导向柱的配合面涂抹润滑脂即可，不需要复杂的拆解保养。

　　在结构细节处理上，导向柱和底座的连接采用过盈压装的方式，不需要额外的紧固件固定，装配工序简单，适合小批量加工生产。轭架的滑动导向孔和柱面的配合间隙控制在0.02-0.05mm之间，既不会因为间隙过大出现运动晃动，也不会因为间隙过小出现滑动卡滞，在常温工况下不需要考虑热胀冷缩带来的配合问题。曲柄销和曲柄臂的连接采用台阶轴定位，销子端部加装限位挡圈，避免运动过程中销子从轭架滑槽内脱出，整套机构没有易损的弹性零件，运行可靠性高，在额定行程范围内可以长时间连续运行。

　　和其他同功能的运动转换机构相比，苏格兰轭结构的零件数量更少，加工难度更低，所有零件都可以采用普通的铣削、车削工艺完成加工，不需要特殊的定制刀具，制造成本更低。它的运动特性决定了输出端的加速度变化是平滑的正弦曲线，不会出现急回机构那样的加速度突变，运行过程中的振动和噪音更小，适合用在对运行平稳性有要求的小型设备上。在建模过程中需要特别注意运动干涉检查，要确保轭架在两个行程端点位置时，不会和曲柄臂、支撑柱发生碰撞，同时要预留足够的润滑脂存储空间，避免运行过程中润滑脂快速流失。
