空间交错轴万向节传动机构结构

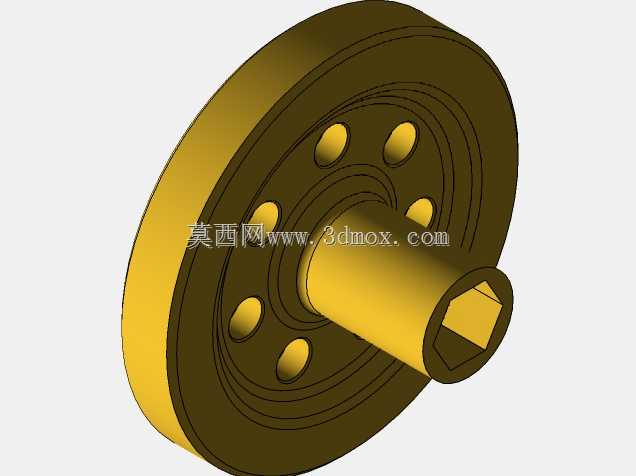

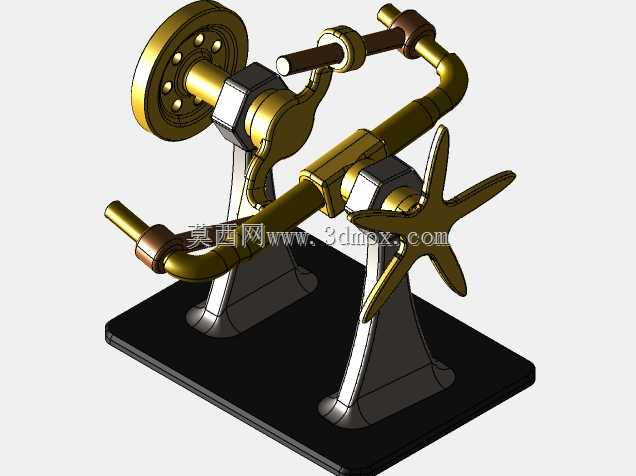

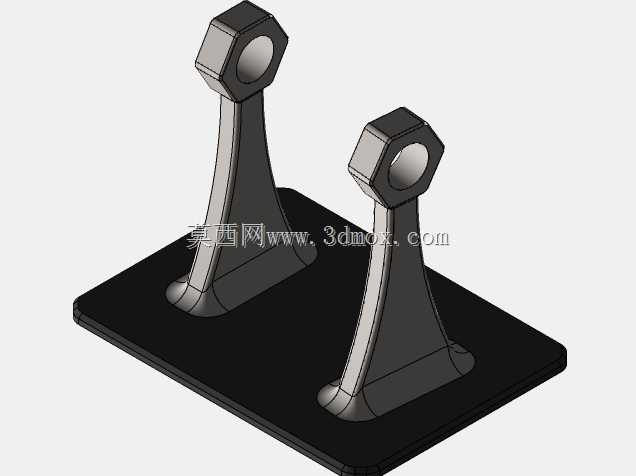

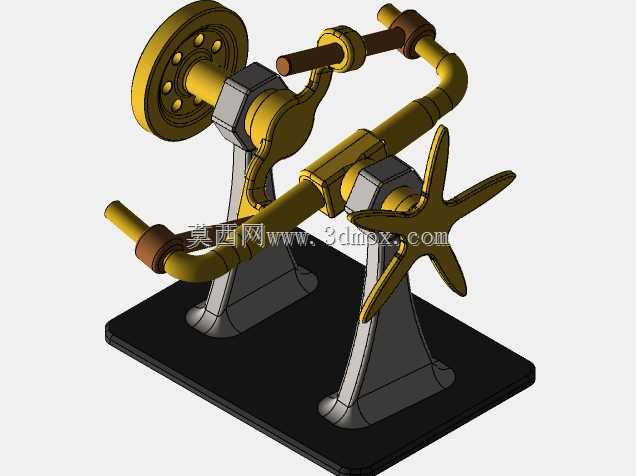

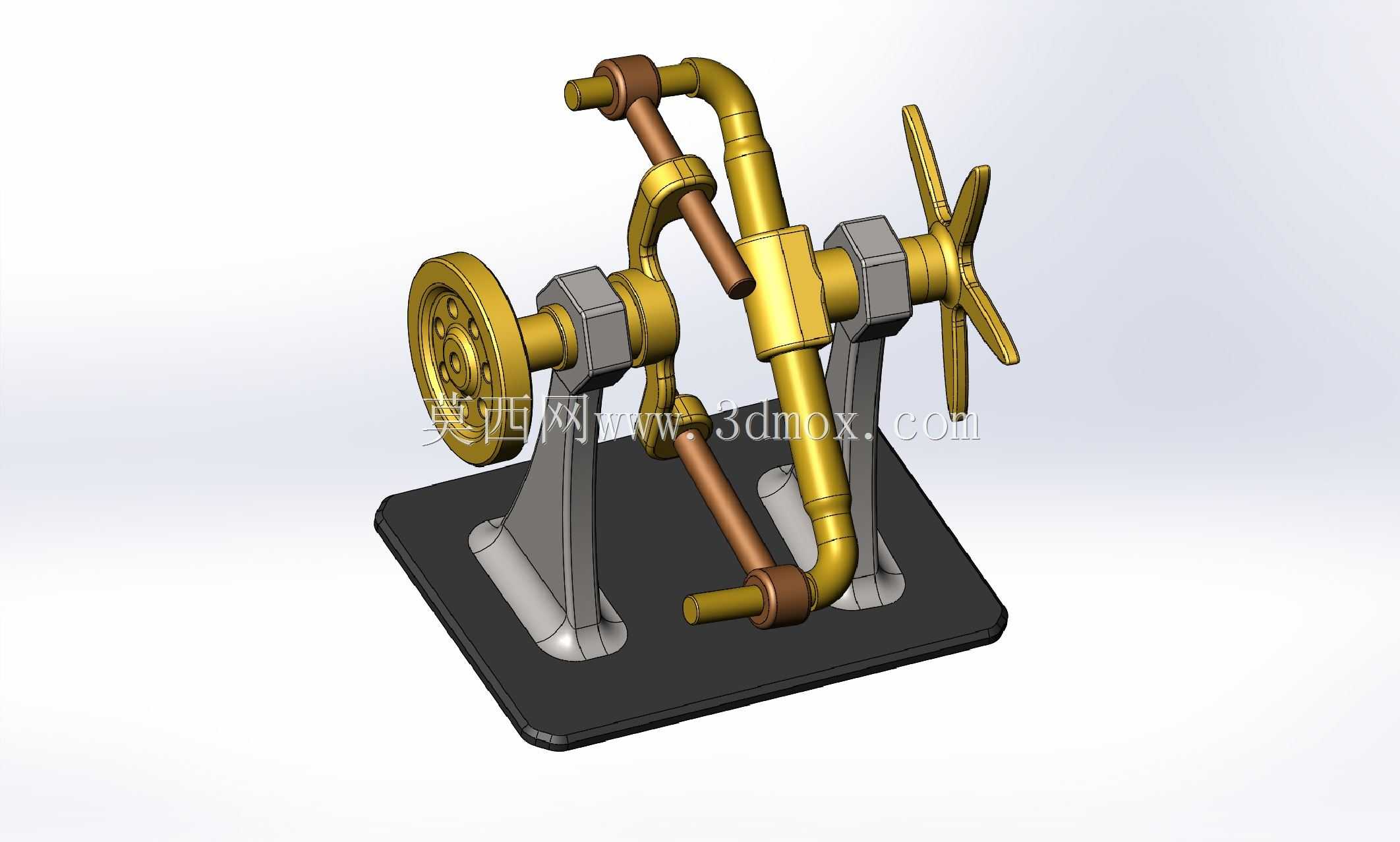

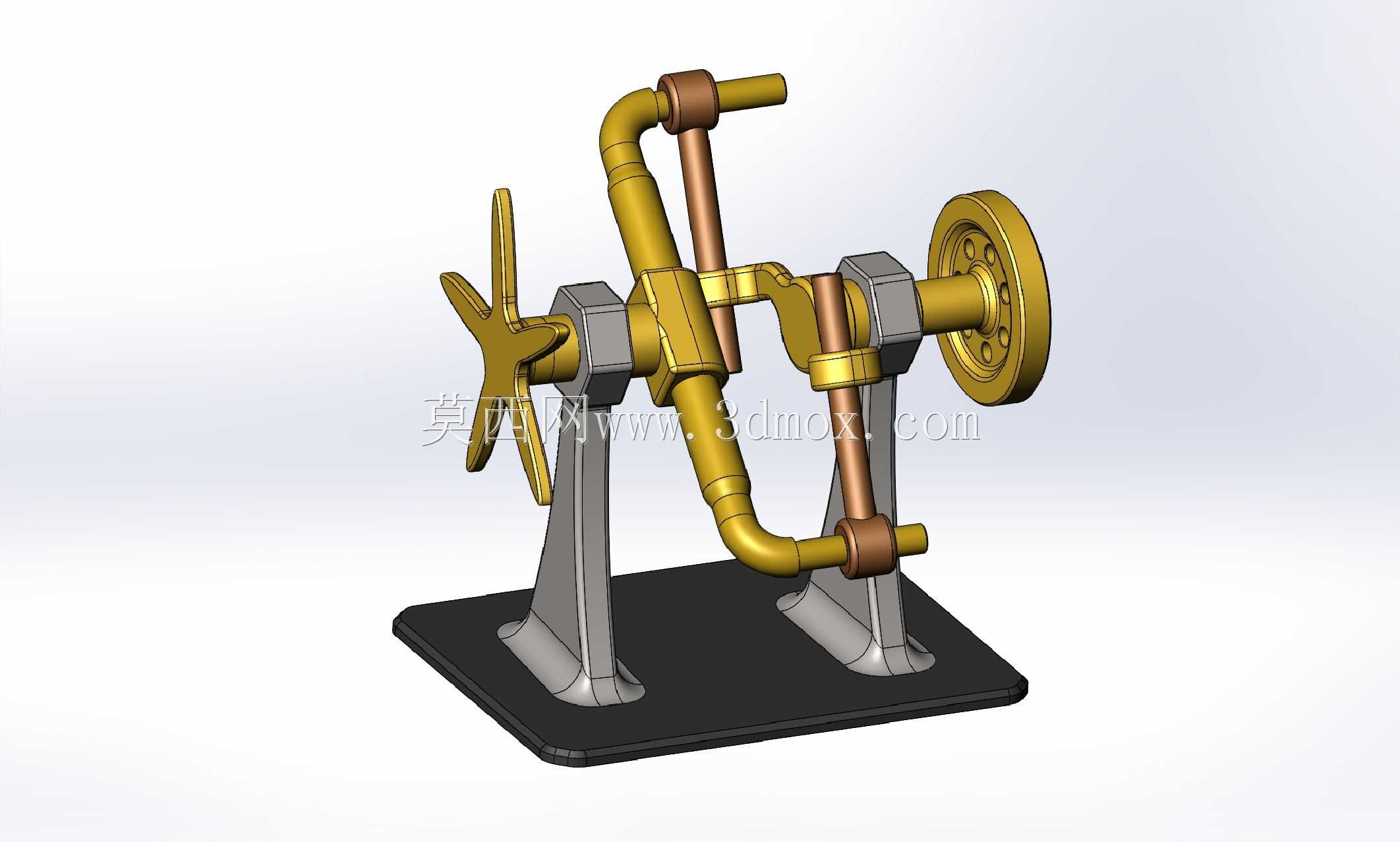

　　这套空间交错轴万向节传动结构，主要用于解决两轴轴线不共面、存在空间夹角时的旋转动力传递问题，在小型试验台架、教学演示教具、老式纺织机械的侧轴传动单元、小型内燃机辅助输出端的错位动力接驳场景中都能见到同类结构的应用。和普通单十字轴万向节只能实现平面内夹角传动不同，这套结构通过弯轴与滑动配合的曲柄滑块组件配合，能实现两轴在空间90度交错状态下的连续回转运动传递，不会出现普通万向节在大空间夹角下的传动卡滞问题。从结构设计逻辑来看，整套机构的支撑单元采用两个分体式灰铸铁轴承座，通过螺栓固定在一块矩形安装底板上，两个轴承座的安装孔轴线呈空间垂直交错布置，分别作为动力输入轴与输出轴的回转支撑；输入轴端集成了带轮结构，

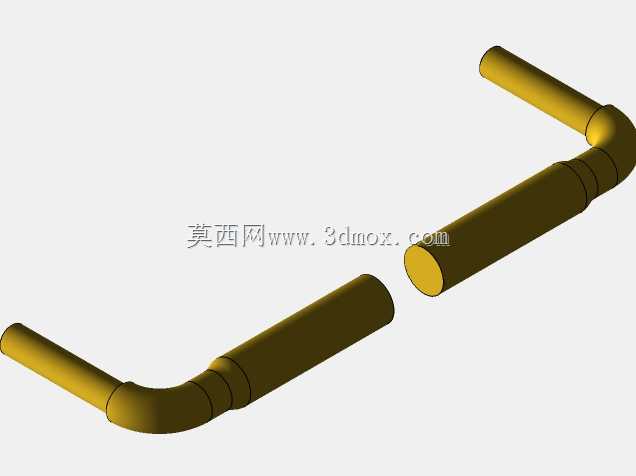

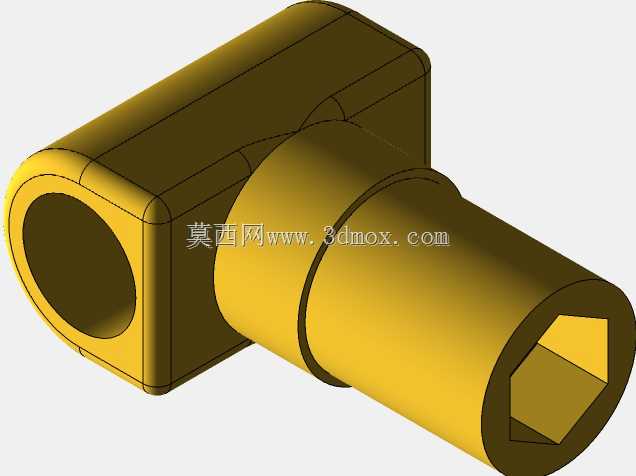

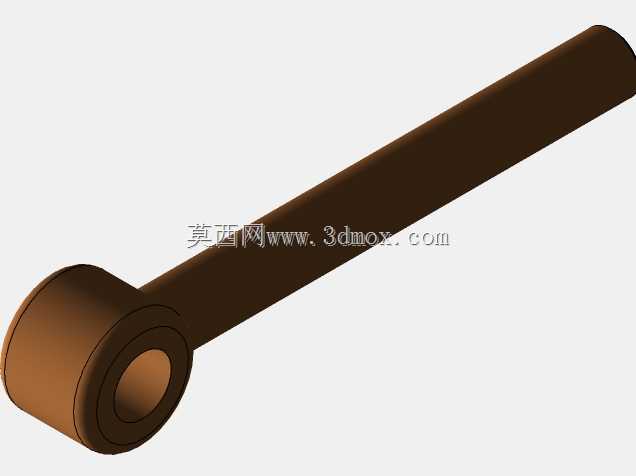

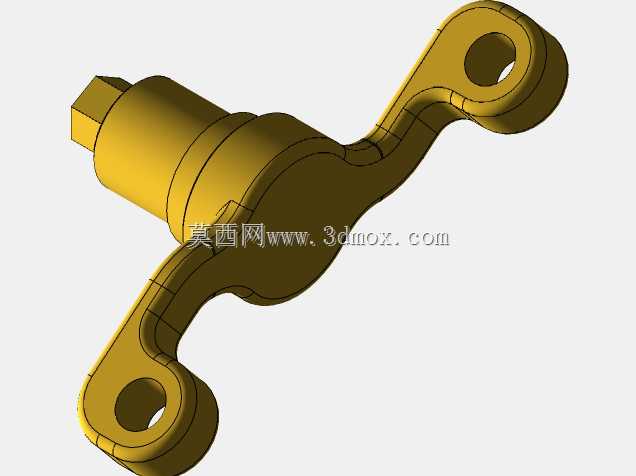

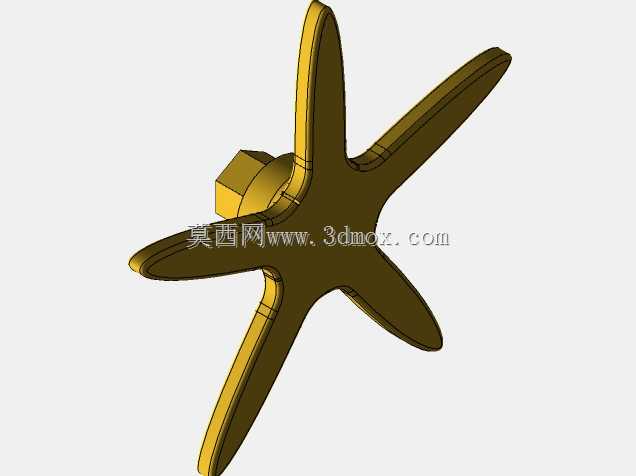

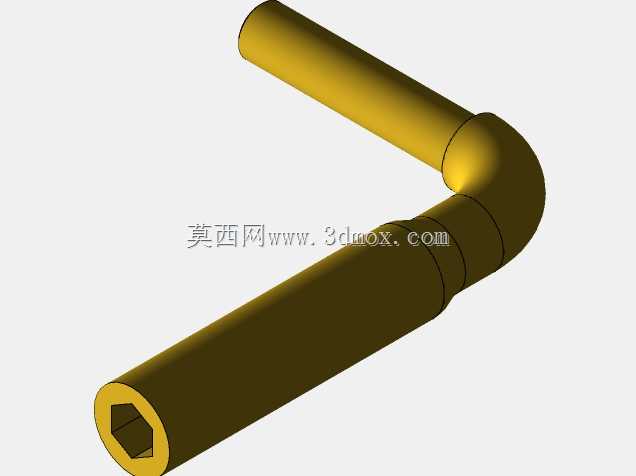

　　可通过皮带连接外部动力源输入扭矩，输出轴端设置了手轮结构，既可以手动盘车验证传动顺畅度，也可作为小负载场景下的手动操作端。中间的传动核心采用弯管式空心轴搭配两个铜质滑动衬套，衬套与弯轴之间保留0.02-0.05mm的滑动间隙，既可以补偿传动过程中的微小位置偏差，也能减少回转过程中的摩擦阻力；连接输入与输出端的铜质曲柄销，两端分别与输入轴曲柄、弯轴端部的铰接孔配合，铰接处采用间隙配合，可在传动过程中自适应调整角度，避免出现过约束导致的机构锁死。从安装边界尺寸来看，整套机构的底板长度约为220mm，宽度约为120mm，整体高度（从底板底面到输出轴手轮顶端）约为180mm，两个轴承座的安装孔中心距为140mm，

　　输入轴与输出轴的轴径均为12mm，可匹配标准6001系列深沟球轴承作为转动支撑，安装时只需保证底板水平固定，两个轴承座的轴线同轴度误差控制在0.1mm以内，即可保证机构连续平稳运转。在实际使用过程中，这套机构的单级传动比为1:1，输入输出转速保持一致，适合小扭矩、低转速的动力传递场景，最高输入转速建议不超过300r/min，避免滑动铰接处因线速度过快出现异常磨损；日常维护时只需定期在铰接衬套处加注少量润滑脂，即可保证长期运转的顺畅性。设计过程中特意将弯轴的弯曲半径设置为两轴交错垂直距离的1.414倍，保证回转过程中曲柄销的运动轨迹完全匹配铰接点的运动路径，不会出现运动干涉；同时所有外露的转动部件都做了圆角倒角处理，

　　避免操作过程中出现锐边划伤，作为教学演示模型使用时，可直观展示空间连杆机构的运动原理，帮助学习者理解空间交错轴传动的运动特性，也可作为非标设备中错位轴传动的参考结构，根据实际负载情况调整各部件的材质与尺寸，比如将铜衬套更换为含油轴承、将铸铁轴承座更换为铝合金材质，即可适配不同的设备安装空间与负载要求。
