球面转动支撑演示机械机构结构

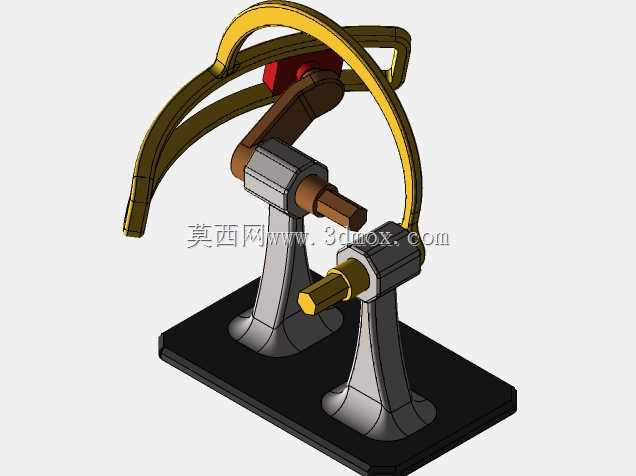

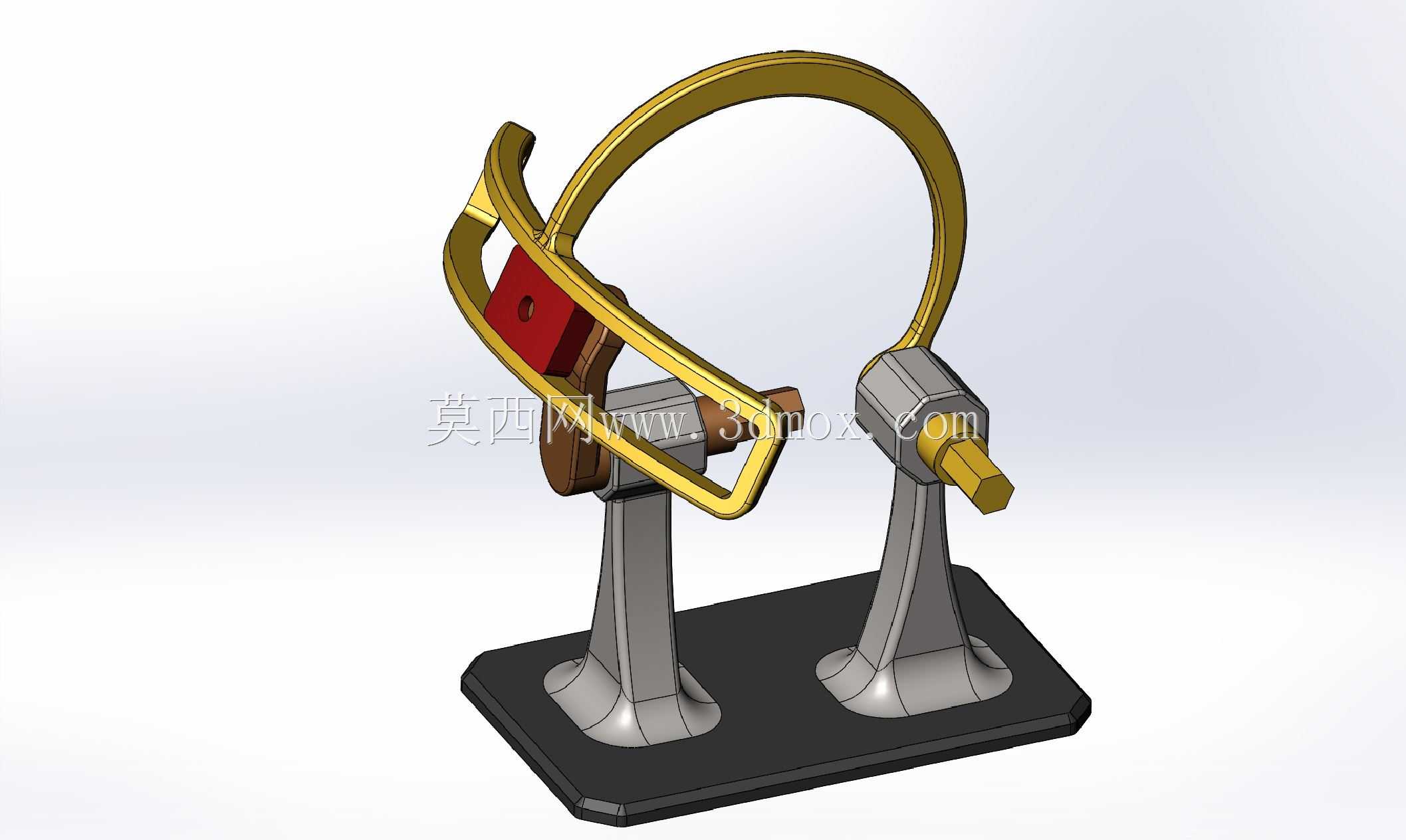

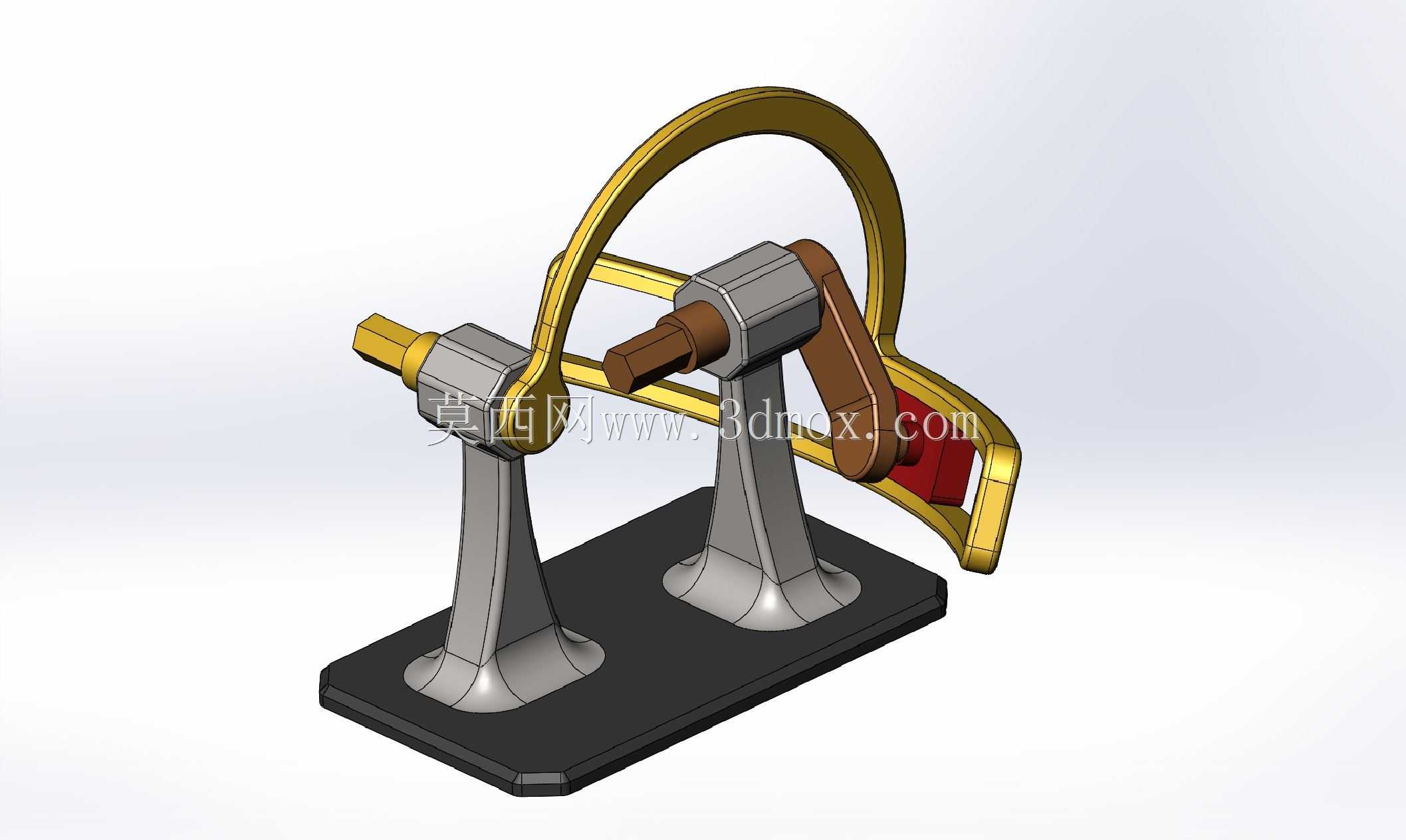

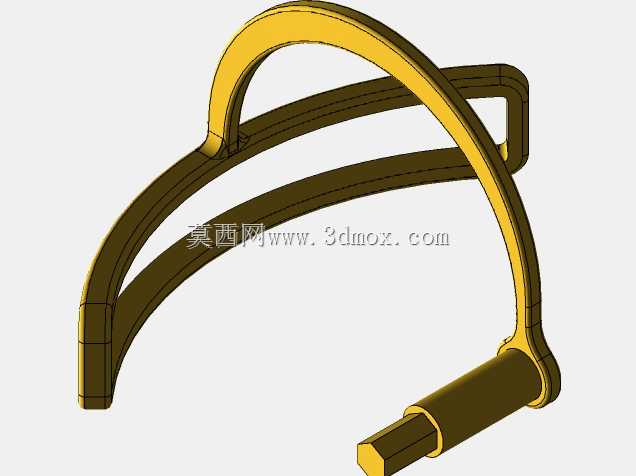

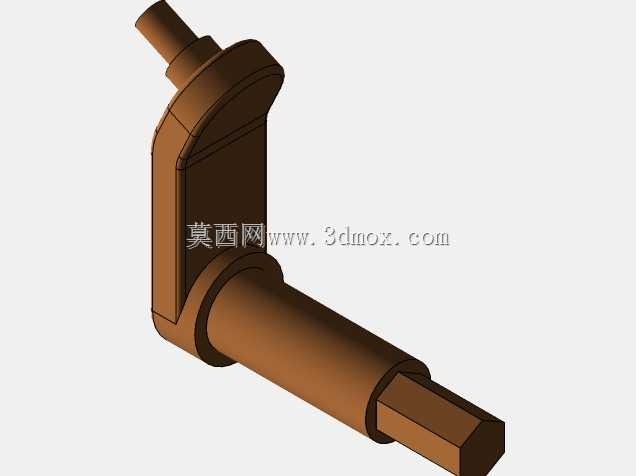

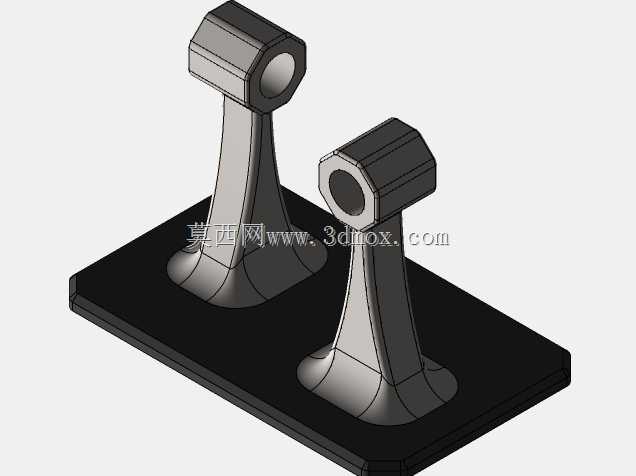

　　这套球面转动支撑机构，核心是实现绕空间定点的多自由度连续回转动作，在工业场景中常作为万向传动、姿态调整台、精密仪器调平机构的原理验证载体，也可直接简化后用于小型工装夹具的角度调节单元、教学演示实验台的核心传动模块。从结构组成来看，底部为一体化铣削成型的矩形安装基座，两个对称布置的立式支撑座通过底部定位止口与基座固定，支撑座顶端预留同轴的转动副安装孔，用于承载横向布置的主轴组件；主轴中段连接半环形的外转动框架，框架内侧通过滑动配合副嵌套另一组正交布置的半环形内转动架，两层环架的转动轴线相互垂直且交汇于空间固定点，内转动架中心预留工件装夹接口，可固定需要调整空间姿态的小型负载，比如传感器探头、激光指示模组、小型喷涂头等部件。

　　设计过程中首先要确定回转中心的空间位置，确保两层环架的转动轴线正交无偏移，否则会出现转动卡滞、负载偏心晃动的问题；支撑座的高度需要根据环架的最大回转半径计算，预留足够的转动间隙，避免环架转动过程中与基座平面发生干涉，同时要控制支撑座的悬臂长度，保证整体结构的刚性，避免主轴受力后出现挠曲变形影响转动精度。转动副的配合间隙需要根据使用场景调整，作为演示教具时可适当放大间隙降低加工装配难度，作为工业调整机构使用时则需要采用精密轴承配合，控制径向跳动量在0.02mm以内，保证姿态调整的重复定位精度。安装边界方面，基座底部预留四个沉头安装孔，可通过螺栓固定在标准型材机架或者实验台台面上，整体占用的安装空间为矩形区域，

　　高度方向不超过支撑座顶端到基座底面的垂直距离，环架做360度回转时的最大外轮廓不会超出基座的投影范围，不会和周边相邻的设备部件产生运动干涉。实际使用中，这套机构可以通过手动拨转环架实现任意角度的姿态调整，也可在两个转动轴端加装步进电机、伺服电机，配合角度传感器实现电控自动姿态调整，适配自动化生产线的工件姿态翻转、光学检测设备的镜头角度调节、卫星天线模型的对星角度演示等场景。结构上所有受力部件都采用等强度设计，支撑座的截面从底部到顶端逐渐收窄，既减轻整体重量，又保证足够的抗弯强度，环架的截面采用矩形带圆角的结构，避免应力集中，在频繁往复转动的工况下也不会出现疲劳断裂的问题。转动接触面可根据负载大小选择不同的减磨方案，

　　轻载演示场景下直接采用工程塑料衬套即可降低摩擦阻力，重载工业场景则需要加装推力球轴承和深沟球轴承的组合，承受径向和轴向的复合载荷，保证转动顺畅无卡顿。这套机构的核心优势是可以在紧凑的安装空间内实现大角度范围的姿态调整，没有传统多轴串联转动机构的臂长误差，回转中心始终保持固定，特别适合对转动中心点位置精度有要求的应用场景，比如光学实验中的光路调整、焊接工位的焊枪角度微调、3D扫描设备的被测件姿态调整等，相比传统的万向节结构，这种双环架的开放式结构更便于安装固定负载，也更容易做密封防护处理，适配有粉尘、切削液的工业生产环境。
