带卫星传输的内啮合曲柄传动机构

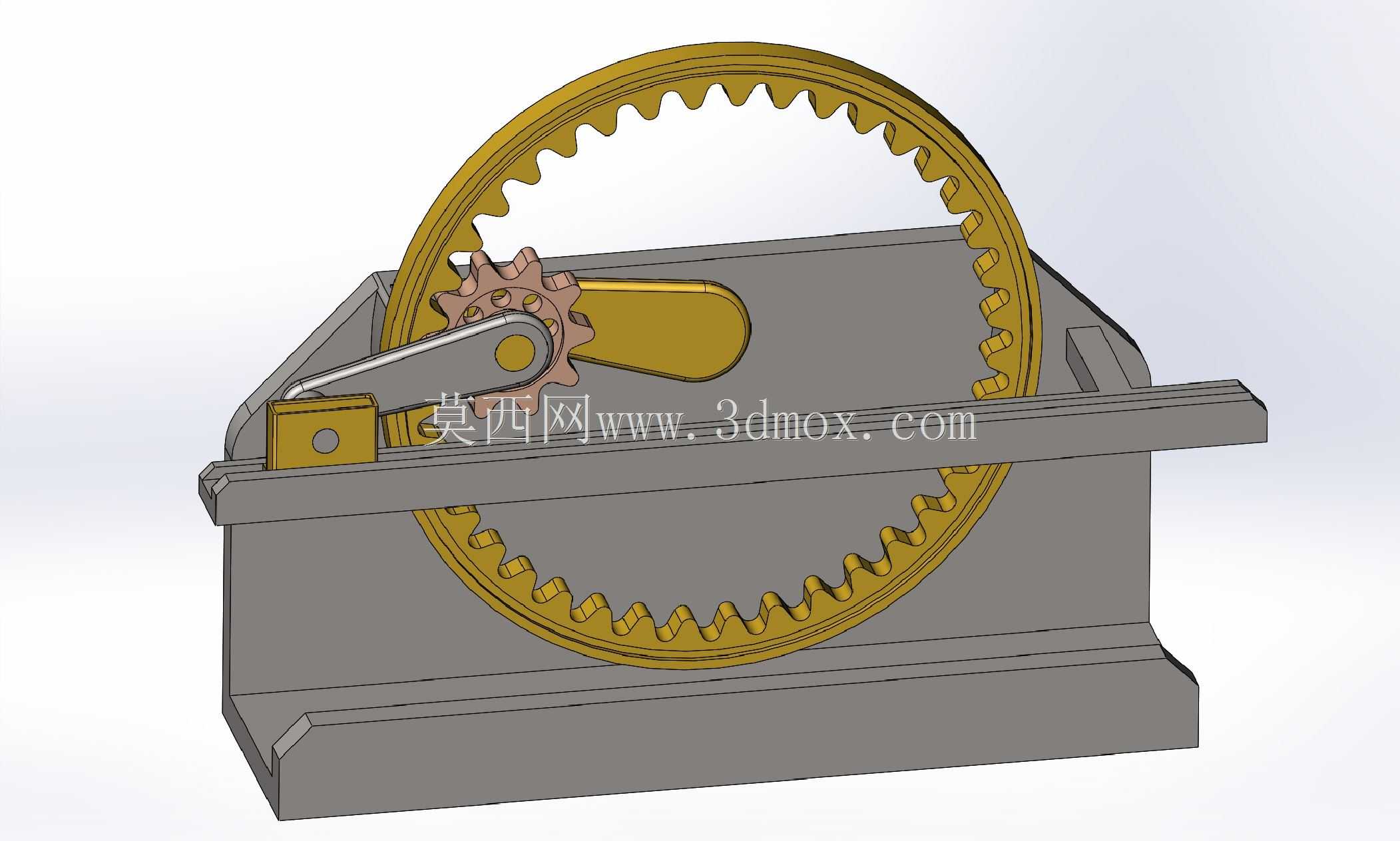

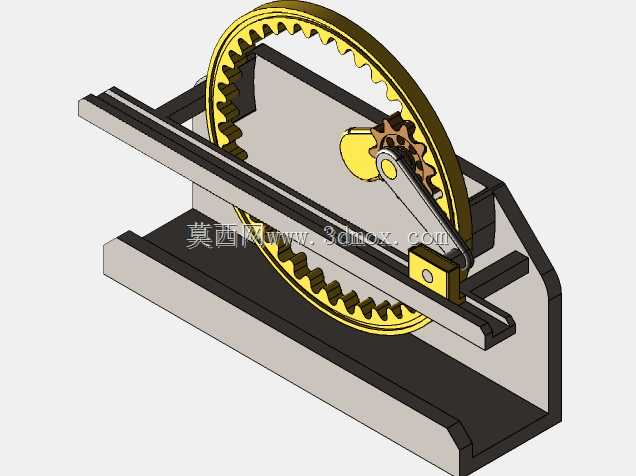

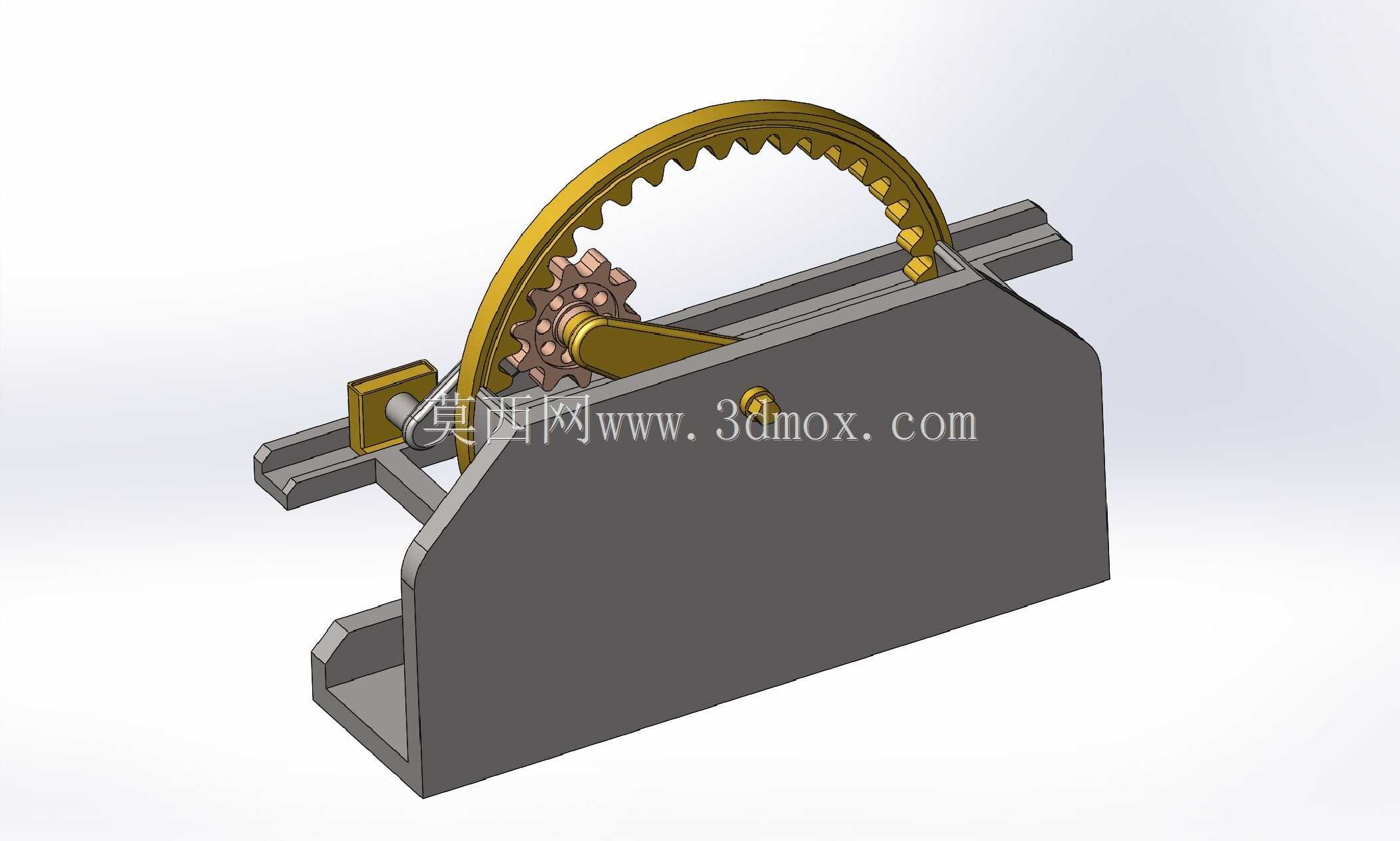

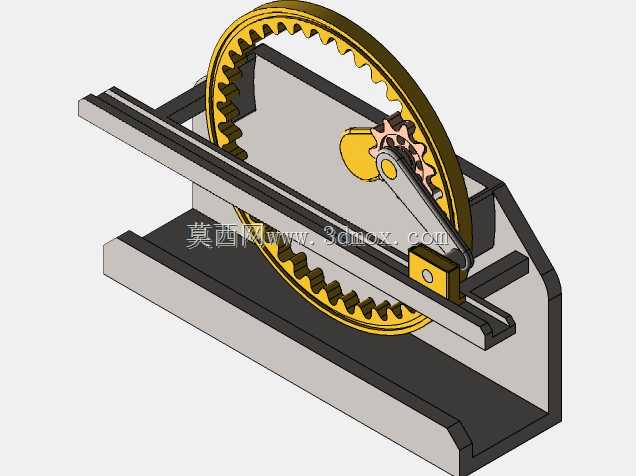

　　这套内啮合曲柄传动结构，核心是通过小齿轮与大内齿圈的啮合配合，将曲柄的连续回转运动转化为滑台的直线往复输出，附带的卫星式传动副可以在主运动之外同步输出定比回转动作，适配需要多轴联动输出的轻载传动场景。从实际应用场景来看，这类结构常出现在小型自动化送料装置、教学演示教具、精密微调滑台的驱动端，相比传统曲柄滑块结构，内啮合的传动重合度更高，运行过程中的冲击载荷更小，传动间隙更容易通过偏心调整结构补偿，适合对传动平稳性有一定要求的中低速工位。

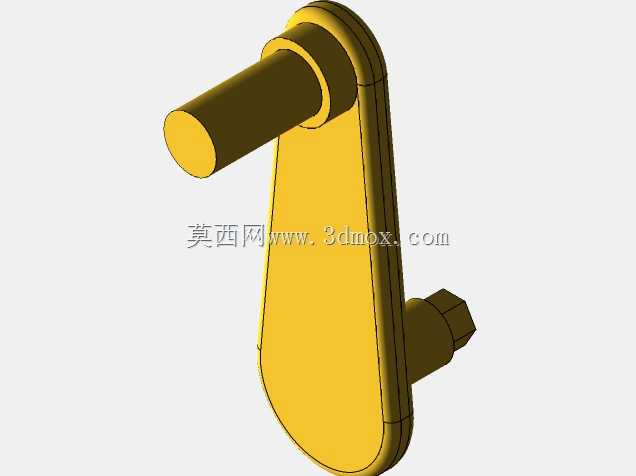

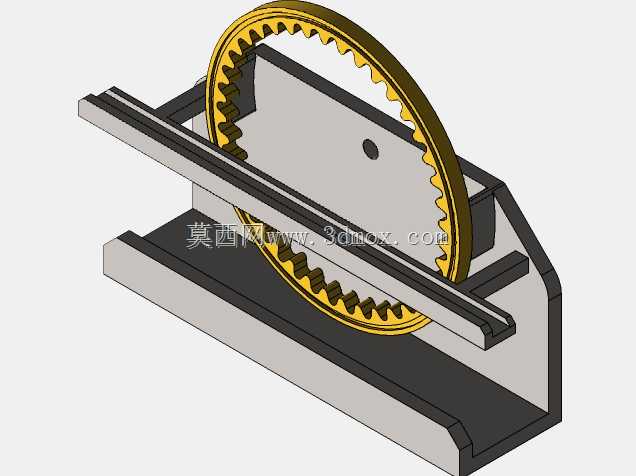

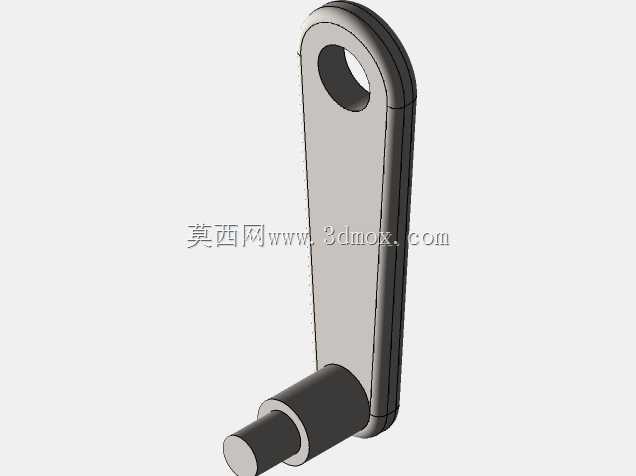

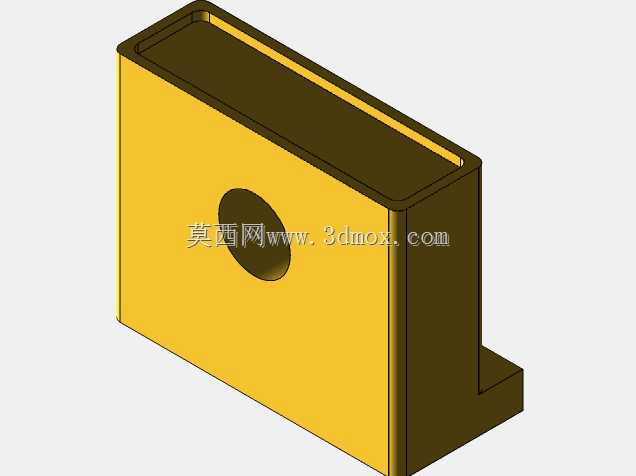

　　设计思路上，这套结构优先考虑了安装维护的便捷性，底座采用整体式铸铁构型，所有转动副的安装孔位都在同一加工基准面上，减少装配时的同轴度找正工作量。内齿圈采用分体式固定设计，通过周向均布的沉头螺钉锁定在底座立板上，齿圈磨损后可以单独拆卸更换，不需要拆解整个传动链路。驱动端的曲柄与小齿轮采用同轴嵌套设计，曲柄的偏心距可以根据滑台行程需求做模块化更换，不需要重新加工主传动轴，适配不同行程的工况调整需求。滑台部分采用矩形导轨导向，导轨面预留了润滑脂注油通道，长期运行时可以在不拆解结构的情况下完成润滑维护，减少设备停机保养的时间。

　　从安装边界来看，整套结构的横向安装尺寸控制在滑台最大伸出量的1.2倍范围内，纵向安装高度不超过内齿圈齿顶圆直径的1.5倍，底座的安装孔采用长圆孔设计，允许装配时在横向±5mm范围内调整安装位置，降低对机架加工精度的要求。转动副的轴承选型采用深沟球轴承，能够承受径向载荷与小幅轴向窜动，适配每分钟60-120转的常规输入转速，当输入转速超过150转每分时，需要在曲柄处加装平衡块抵消偏心回转带来的振动，避免结构共振影响传动精度。

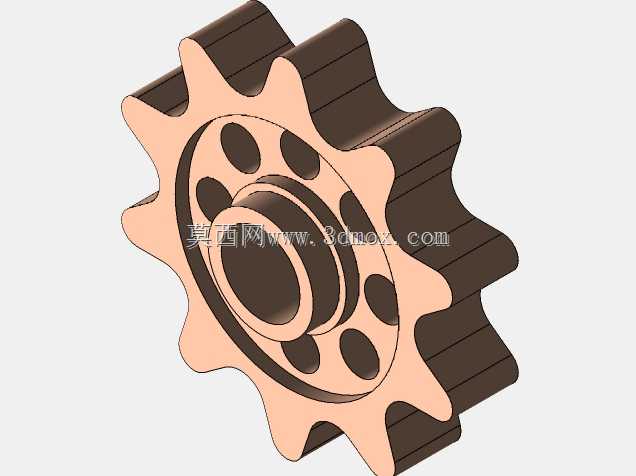

　　功能特性方面，这套结构的内啮合齿轮副采用渐开线齿形，啮合过程中齿面滑动率低，长期运行的磨损量更小，相比外啮合曲柄齿轮结构，相同传动比下的结构体积可以缩小30%左右，适合安装空间受限的工位。滑台的输出端预留了标准T型槽，可以直接装夹工装夹具或者执行元件，不需要额外加装过渡连接板。卫星传动副的输出轴与主曲柄保持固定传动比，输出端可以安装位置检测元件或者小型执行件，在滑台做往复运动的同时同步完成回转动作，比如在送料工位同步完成工件的角度调整，减少额外的驱动元件配置，简化整机的控制逻辑。

　　实际选型适配时，需要注意输入扭矩的匹配，这套结构的齿轮模数按照轻载工况设计，适合输出端负载不超过50N的场景，如果需要传递更大扭矩，可以在不改变安装尺寸的前提下，适当加大齿轮模数，同时调整齿圈与小齿轮的啮合侧隙，避免重载下出现卡齿问题。装配时需要先调整小齿轮与内齿圈的啮合间隙，通过曲柄轴处的偏心套调整到侧隙在0.02-0.05mm范围内，再锁定轴承端盖的固定螺钉，避免运行过程中出现间隙过大导致的回程误差，或者间隙过小导致的卡滞、齿面异常磨损问题。滑台与导轨的配合间隙可以通过侧面的镶条调整，保证滑台在全行程范围内运行顺畅，无卡滞、无明显窜动，调整完成后需要在全行程范围内手动盘车数圈，确认所有运动副无干涉，再连接驱动电机投入运行。
