角向往复转单向旋转传动机构结构

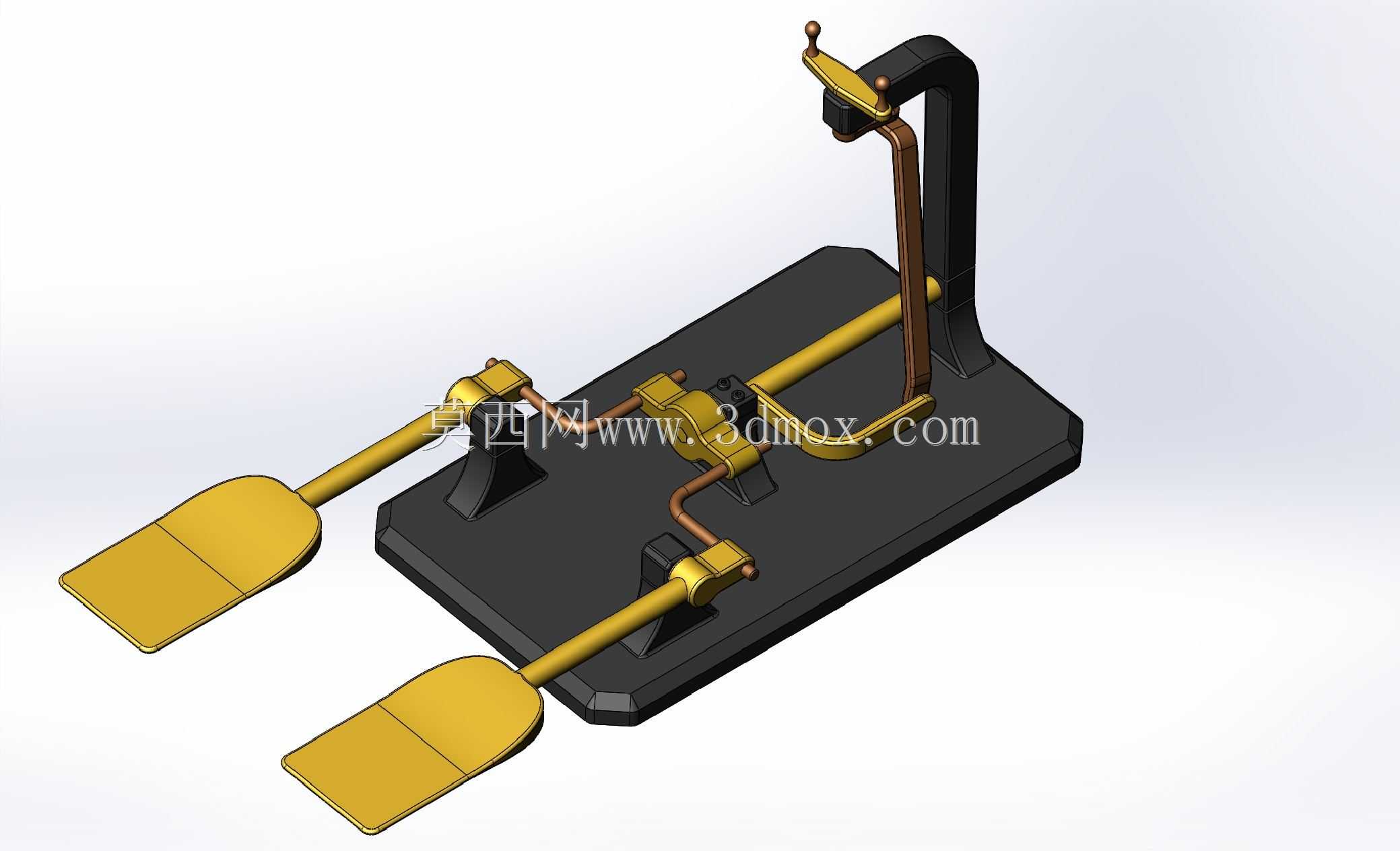

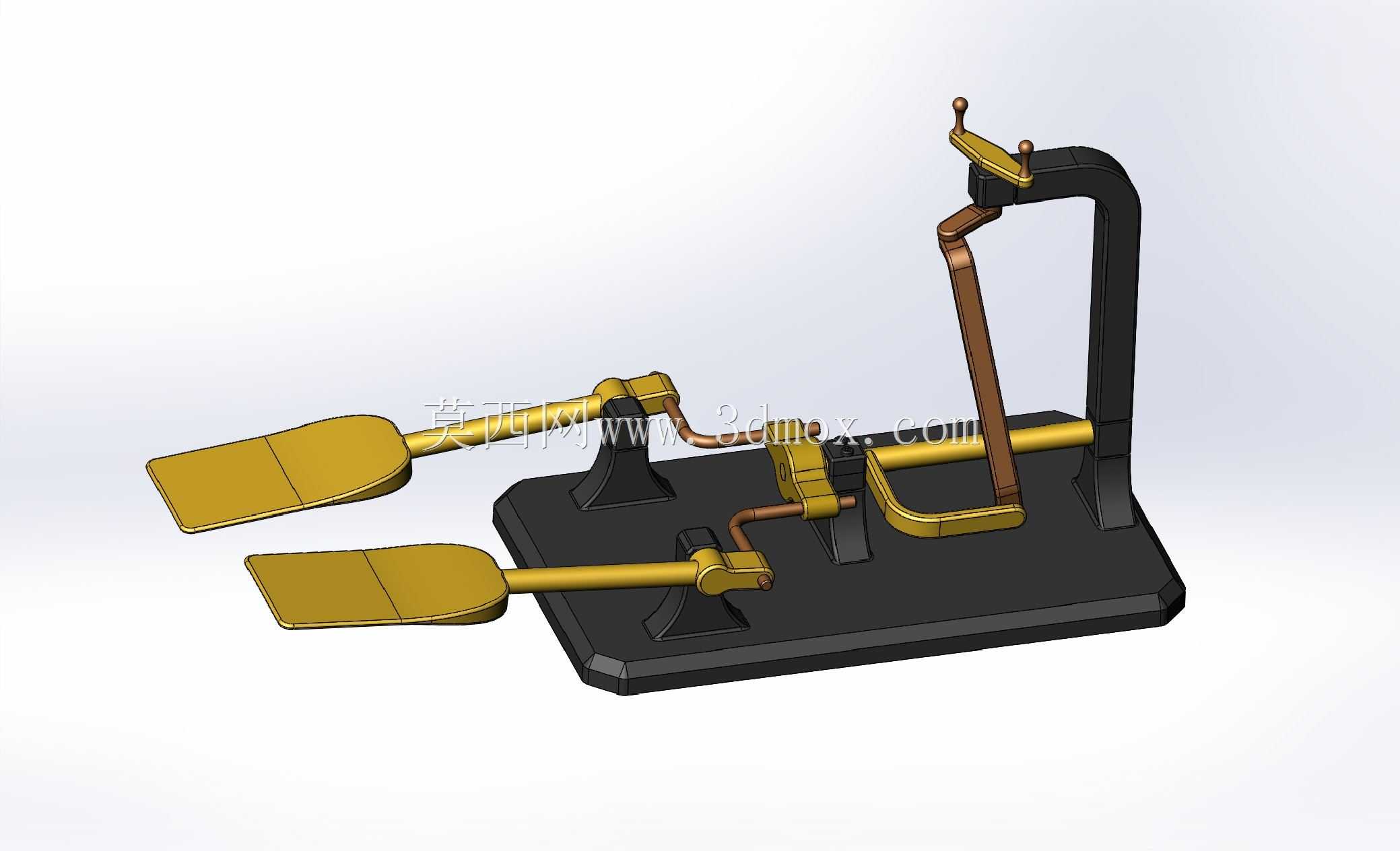

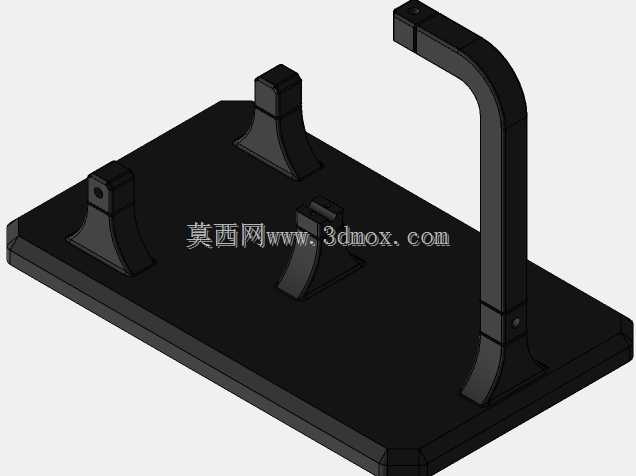

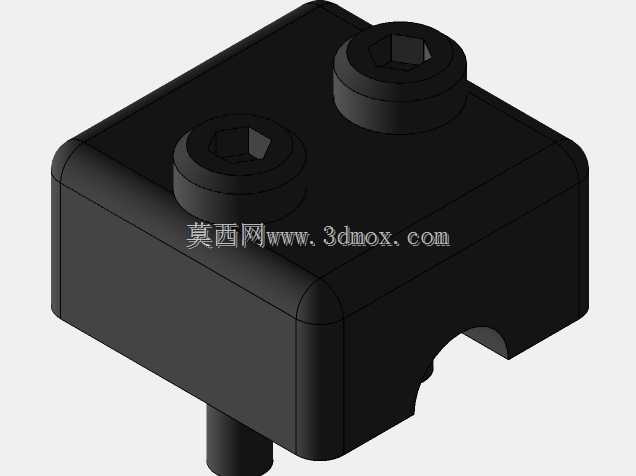

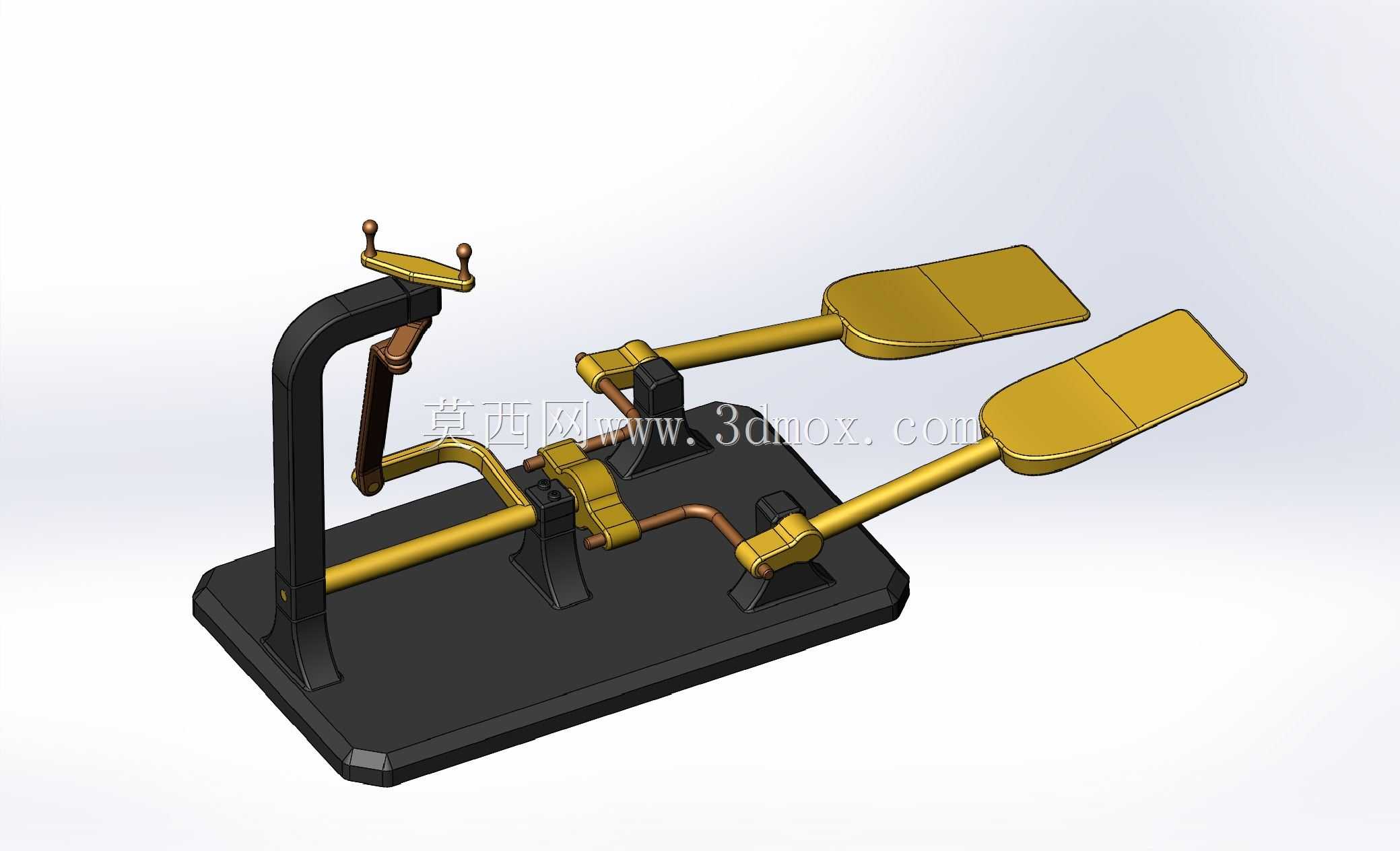

　　这套传动结构的核心设计目标，是解决小功率传动场景下角向往复输入到单向旋转输出的转换需求，在脚踏驱动小型设备、手动往复操作机构、低频次往复动力采集场景中有着明确的应用空间。从结构布局来看，整套机构采用一体式铸造底座作为安装基准，底座上预留了三组支撑座的安装定位面，分别对应两组踏板输入轴、中间换向传动组以及末端输出轴的固定位，所有支撑座与底座的配合面均设计有定位止口，装配时无需额外找正即可保证轴系的同轴度要求，降低现场装配的调试难度。

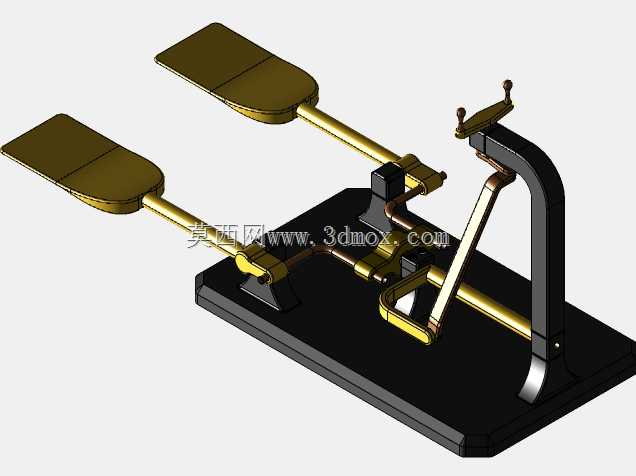

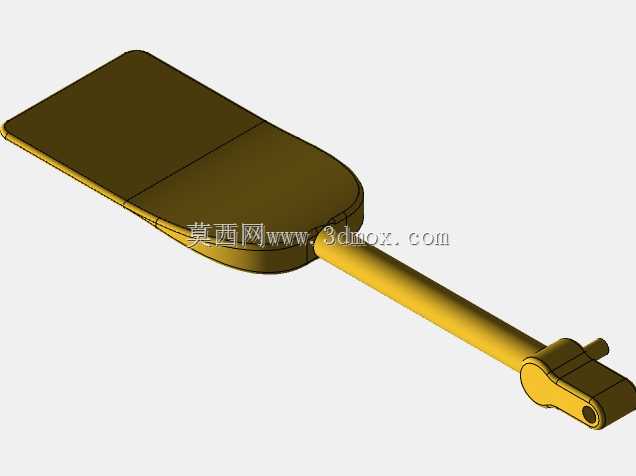

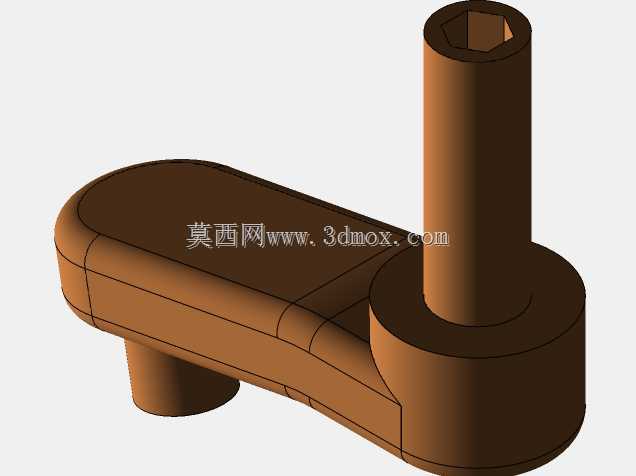

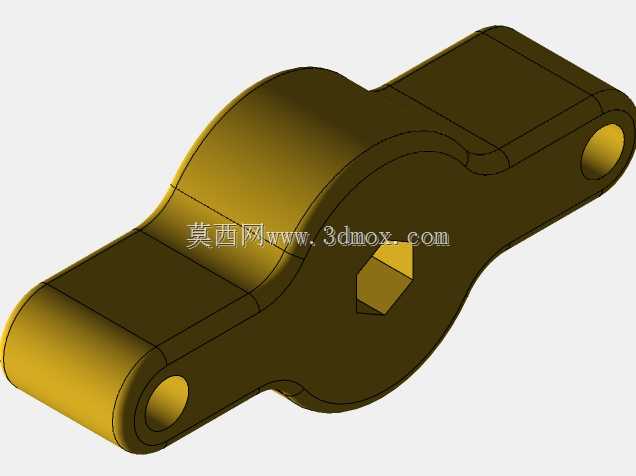

　　输入部分采用两组对称布置的踏板结构，踏板表面做了防滑纹理处理，踏板与输入轴之间采用万向铰接头连接，能够适应踩踏过程中踏板角度的小幅摆动，避免刚性连接带来的卡滞问题，输入轴的支撑位置选用了无油衬套作为滑动轴承，在低转速、低载荷的使用场景下，无需定期加注润滑脂即可保证长期运行的顺畅性，适合户外或者维护条件有限的使用场景。中间换向传动组是整套机构的核心，通过空间交错布置的曲柄连杆结构，将两组踏板交替输入的角向往复摆动，转化为输出轴的连续单向旋转，传动过程中不存在死点位置，两组踏板的运动相位差设置为180度，踩踏时一侧踏板下行的过程中会带动另一侧踏板自动复位，无需额外设置复位弹簧，简化了整体结构的零件数量。

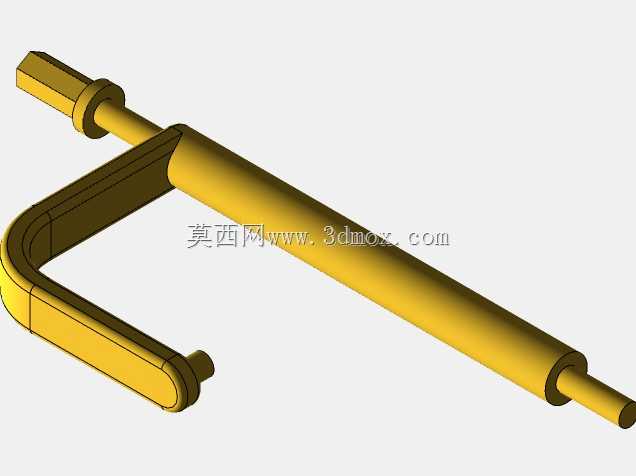

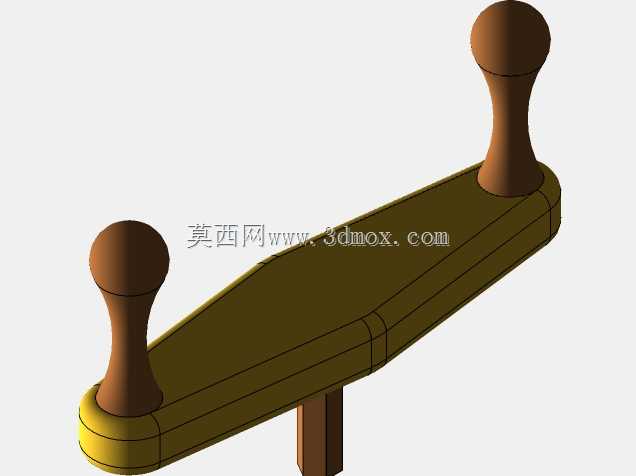

　　末端输出轴的支撑位置采用了立式支架结构，支架与底座之间通过螺栓刚性连接，输出轴的伸出端设计为标准方轴结构，可直接连接小型发电机、水磨、简易输送机等负载设备，无需额外加装联轴器即可完成动力传递。从安装边界来看，整套机构的底座采用矩形布局，长宽尺寸适配常规的工作台安装需求，底座四个角位置预留了沉头安装孔，可通过膨胀螺栓或者T型螺栓直接固定在水泥基础或者金属工作台面上，安装时仅需保证底座的水平度即可，对安装基础的平面度公差要求在每米1毫米以内，常规的加工平面或者硬化地面均可满足安装要求。

　　在功能特性上，这套机构的传动效率在往复输入频率为每分钟60次的工况下可达到85%以上，能够满足小功率动力传输的需求，所有运动副的外露部分均做了圆角处理，没有尖锐棱角，操作过程中不会出现剐蹭风险，适合作为教学演示机构、小型人力驱动设备的核心传动单元使用。设计过程中针对运动干涉问题做了全行程的运动仿真验证，所有运动部件在全行程范围内的最小安全间隙保持在2毫米以上，不会出现零件运动过程中互相碰撞的问题，零件的选材上，底座和立式支架采用铸铁材质，具备足够的刚性来吸收传动过程中的振动，曲柄、连杆、踏板等受力零件采用高强度铝合金或者碳钢材质，在保证结构强度的前提下控制整体重量，方便整体搬运和移动。

　　实际应用中，这套机构可直接适配小型户外人力发电装置，搭配储能模块即可为野外小型用电设备提供电力供应，也可作为教学实训设备用于机械原理课程的演示，帮助学习者直观理解空间连杆机构的运动转换原理，还可改装为小型脚踏驱动的加工设备，在无电力供应的场景下完成简单的打磨、钻孔等加工作业。结构上没有采用复杂的棘轮棘爪结构来实现单向传动，而是通过空间连杆的相位布置来实现运动方向的转换，相比传统的棘轮结构，传动过程中没有冲击噪音，运行更加平稳，零件的磨损量更小，长期使用的维护成本更低。
