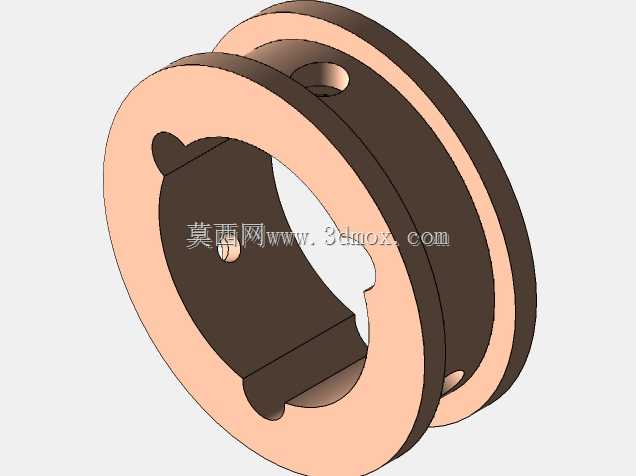

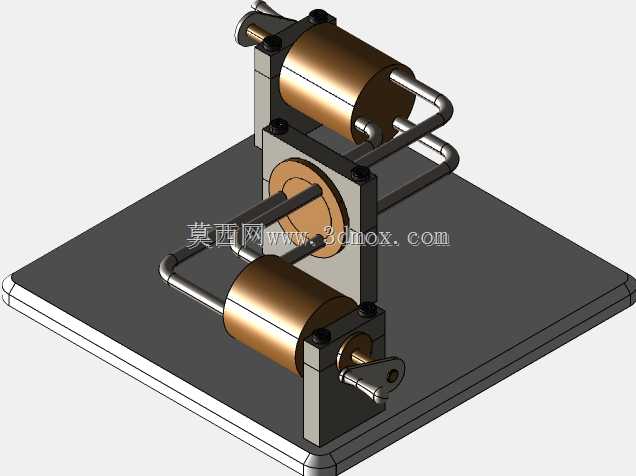

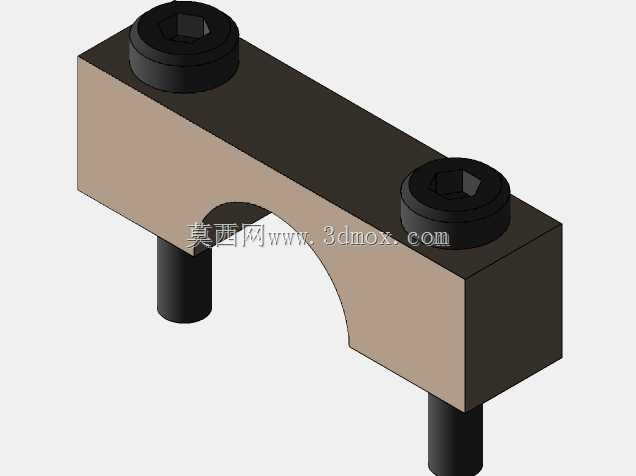

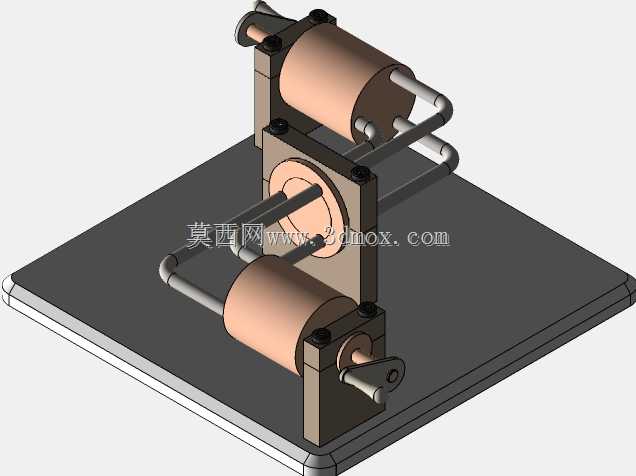

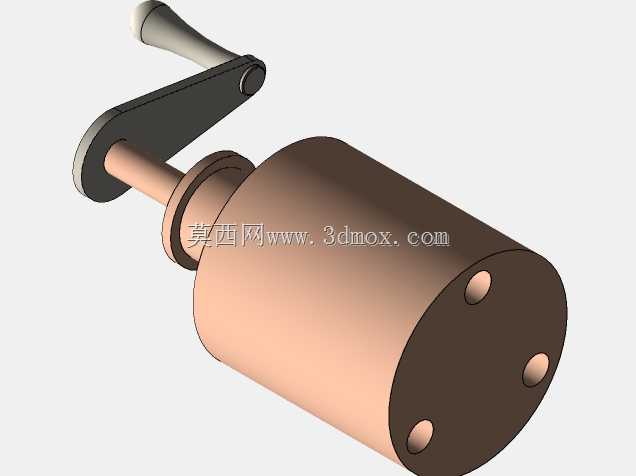

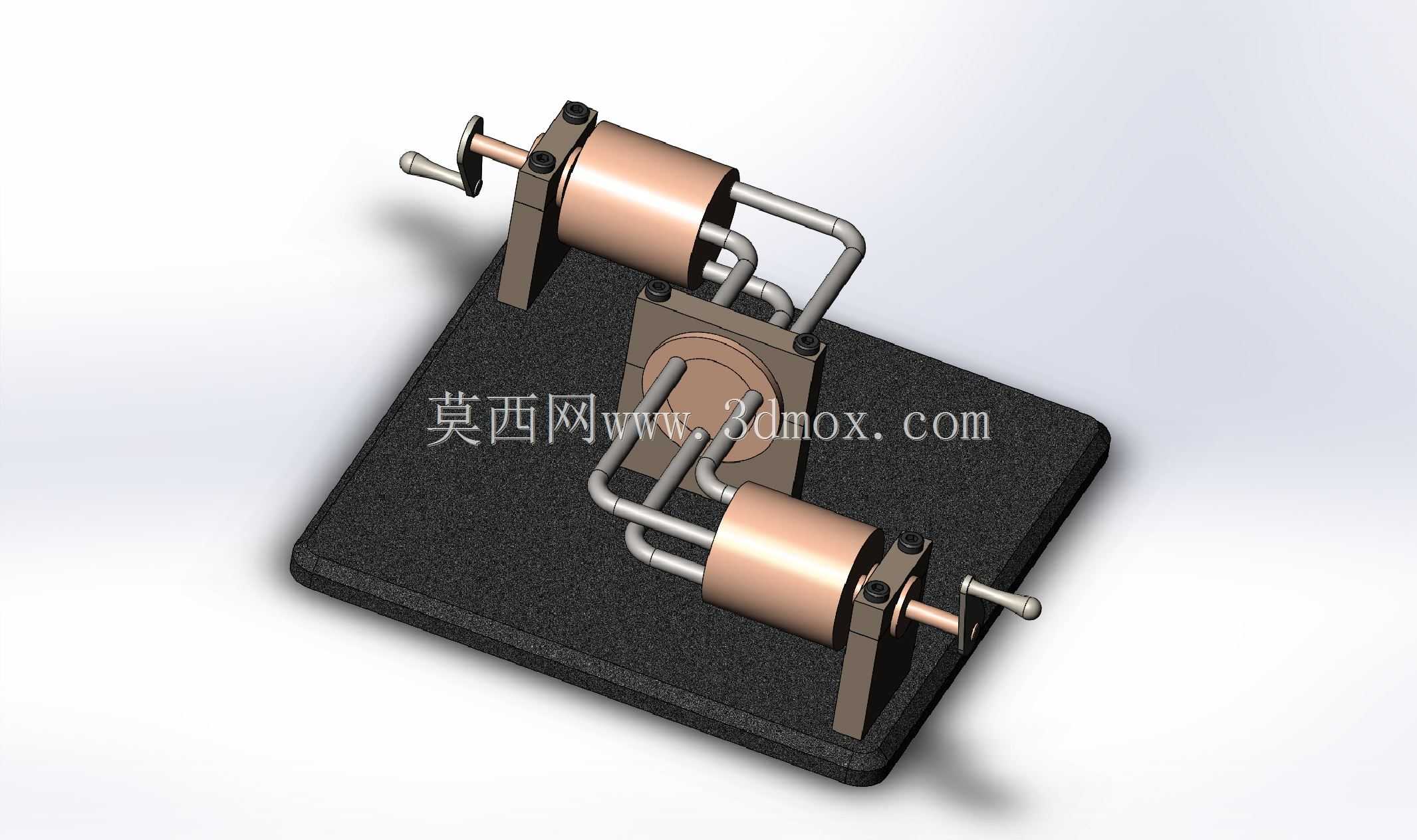

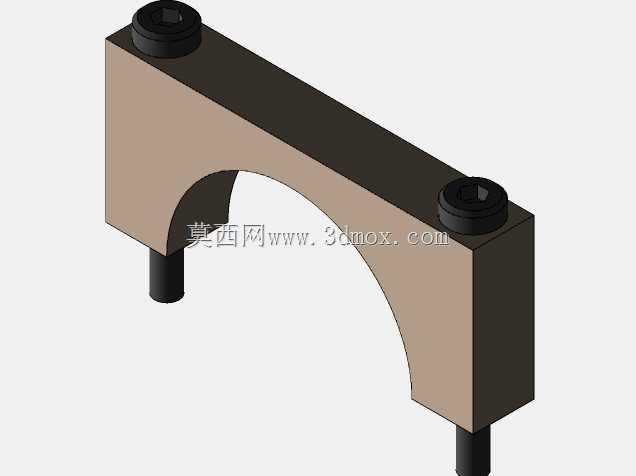

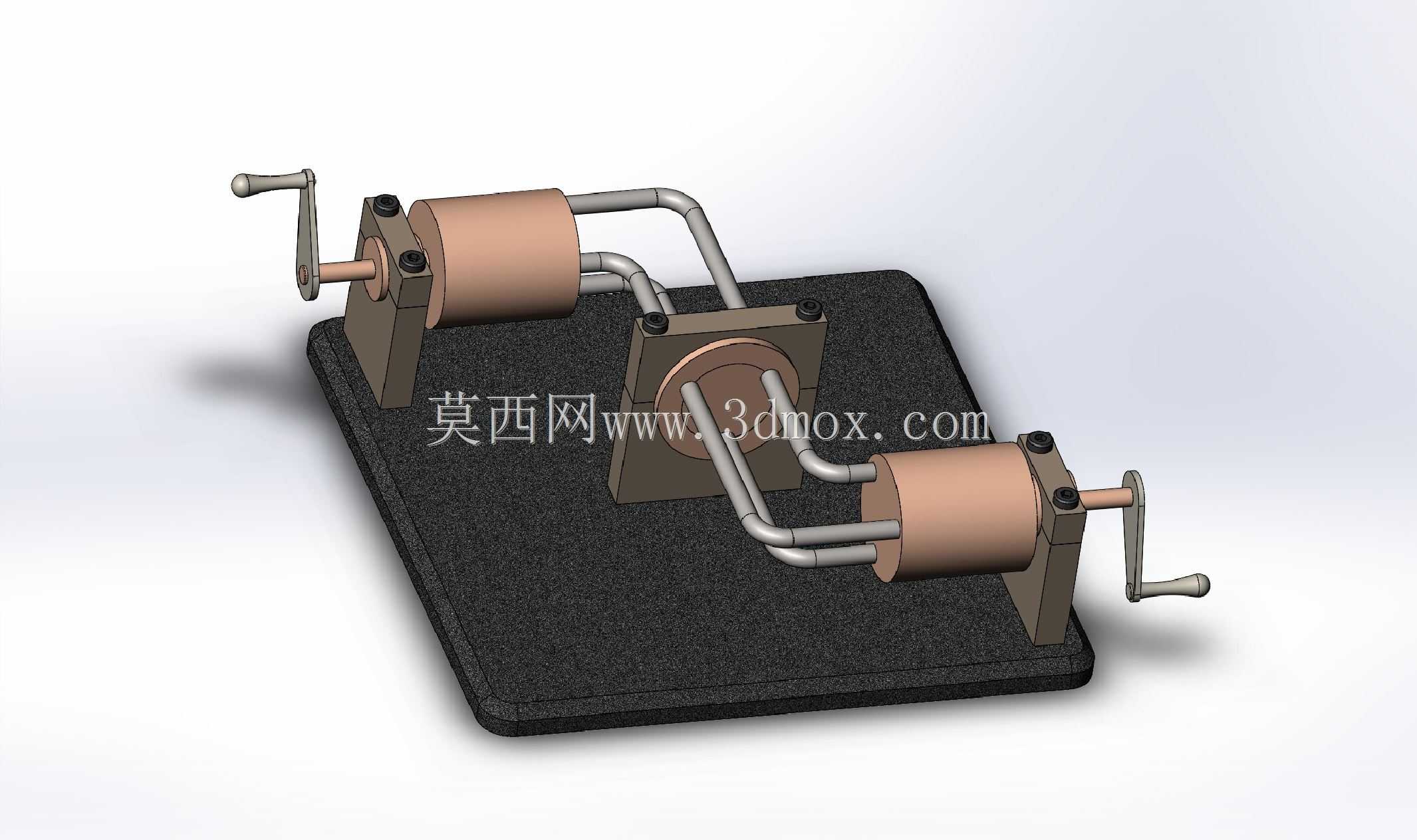

这套双缸对称布局的动力转换机构,核心采用无齿轮式的动力传递路径,完全规避了传统齿轮啮合带来的背隙、磨损与润滑需求,在低负载高转速的气动演示、小型动力输出场景下具备独特的应用优势。从安装边界来看,整套机构固定在一块矩形安装基板上,基板边缘预留了均匀分布的安装孔位,可直接通过螺栓固定在实验台架、小型设备的动力舱安装位上,整体外轮廓的长宽高比例约为3:2:1.5,不会占用过多的安装空间,适配桌面级实验装置、小型教学演示台的安装尺寸要求。

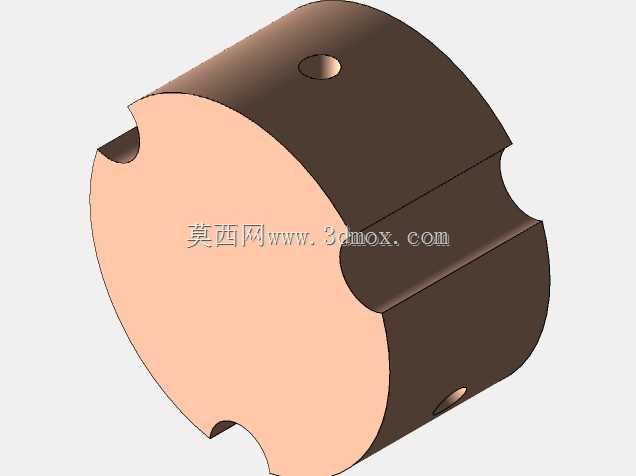

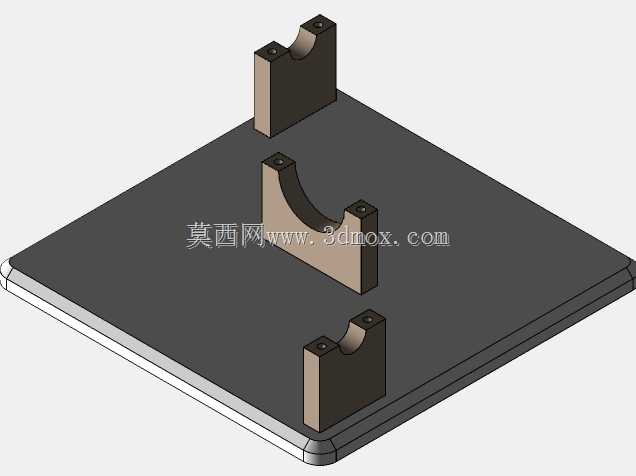

从实际用途出发,这套机构既可以作为气动原理教学的演示载体,直观展示压缩能到旋转机械能的转换过程,也可作为小型气动工具、低压气动驱动装置的动力核心,在对噪音控制有要求、不需要大扭矩输出的场景下替代传统齿轮减速式气动马达。两个对称布置的气缸采用卧式安装方式,缸体通过L型支架固定在基板上,缸筒与支架之间设置了定位止口,保证缸体轴线与中心摆轴的相对位置精度,避免运行过程中出现活塞杆卡滞的问题。
设计思路上,这套机构完全摒弃了传统曲柄连杆、齿轮传动的结构形式,通过中心摆盘上的弧形流道配合硬管管路实现配气,当压缩空气从中心轴的进气口进入后,会通过摆盘内的流道交替送入两个气缸的腔室,推动活塞做往复直线运动,活塞的运动又通过活塞杆与摆盘的铰接点带动中心轴做连续的旋转运动,整个动力传递路径没有额外的传动零件,运动部件的数量比传统同功率气动机构减少40%以上,故障点也随之大幅降低。
在功能特性层面,这套机构的旋转方向可通过改变进气方向实现快速切换,不需要额外加装换向阀组,中心轴的输出端直接预留了标准轴径的连接位,可直接联轴器轮、小功率负载,不需要额外加装传动连接件。气缸的活塞与缸筒之间采用低摩擦密封件,在0.2-0.6MPa的常规压缩空气压力下即可顺畅启动,最低启动压力低于0.15MPa,适配常规工厂气源、小型气泵的输出压力范围。管路部分采用刚性金属弯管连接,相比软管连接具备更好的定位精度,长期运行不会出现管路移位、脱落的问题,弯管的弯曲半径完全符合气动管路的设计规范,不会出现气流阻力过大的问题。
从结构细节来看,中心摆盘与安装座之间采用滑动轴承配合,配合面的粗糙度要求控制在Ra1.6以下,保证旋转过程的顺畅性,同时预留了微小的配合间隙,避免热胀冷缩导致的卡滞。每个气缸的两端都设置了缓冲垫,当活塞运行到行程端点时会接触缓冲垫,降低撞击噪音与零件冲击损耗,活塞杆与摆盘的铰接点采用销轴连接,销轴上设置了润滑槽,可定期加注润滑脂降低铰接处的磨损。安装基板采用厚重的实心结构,一方面可以提升整套机构的运行稳定性,降低高速运转时的振动,另一方面也作为整个机构的定位基准,所有零件的安装位置都以基板上的定位孔为基准,装配时不需要额外做位置找正,大幅降低装配难度。
在实际选型适配时,这套机构可根据输出功率需求调整缸筒内径与活塞行程,不需要改动整体的安装布局与中心配气结构,拓展性较强。针对教学场景使用时,可将部分零件替换为透明材质,直观展示内部的配气过程与活塞运动状态;针对实际工业场景使用时,可将缸体、摆盘等受力零件替换为高强度铝合金或不锈钢材质,提升运行寿命与负载能力。整套机构的所有零件都采用常规机械加工工艺即可生产,不需要特殊的加工设备,零件的公差要求都在常规机加工的精度范围内,制造成本远低于同功率的传统齿轮式气动马达,后期维护也只需要定期更换密封件、加注润滑脂即可,维护成本极低。
