空间交错轴传动M33M换向机构

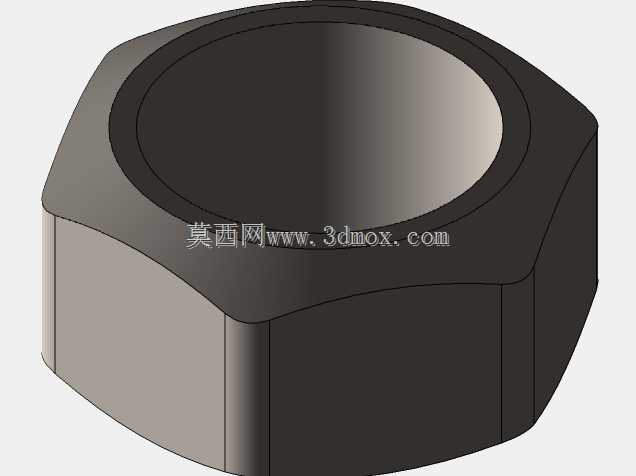

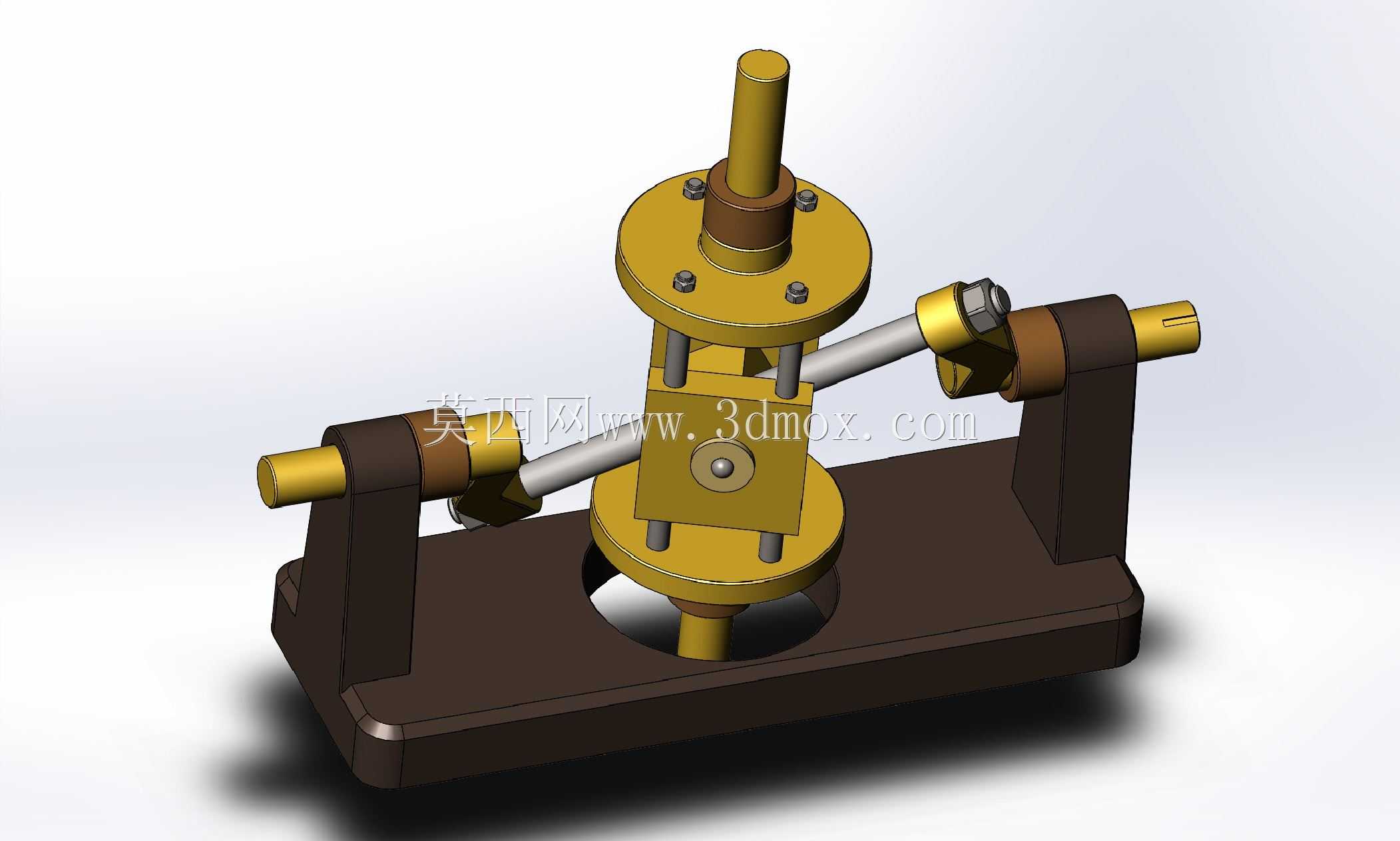

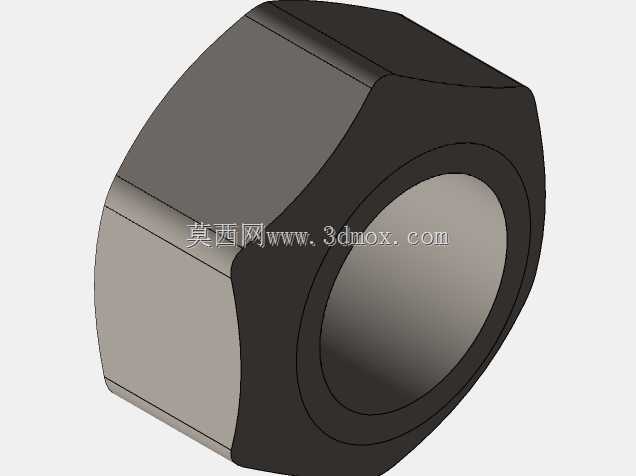

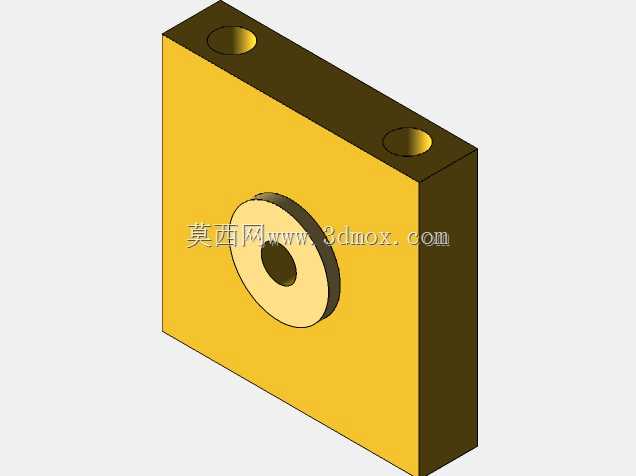

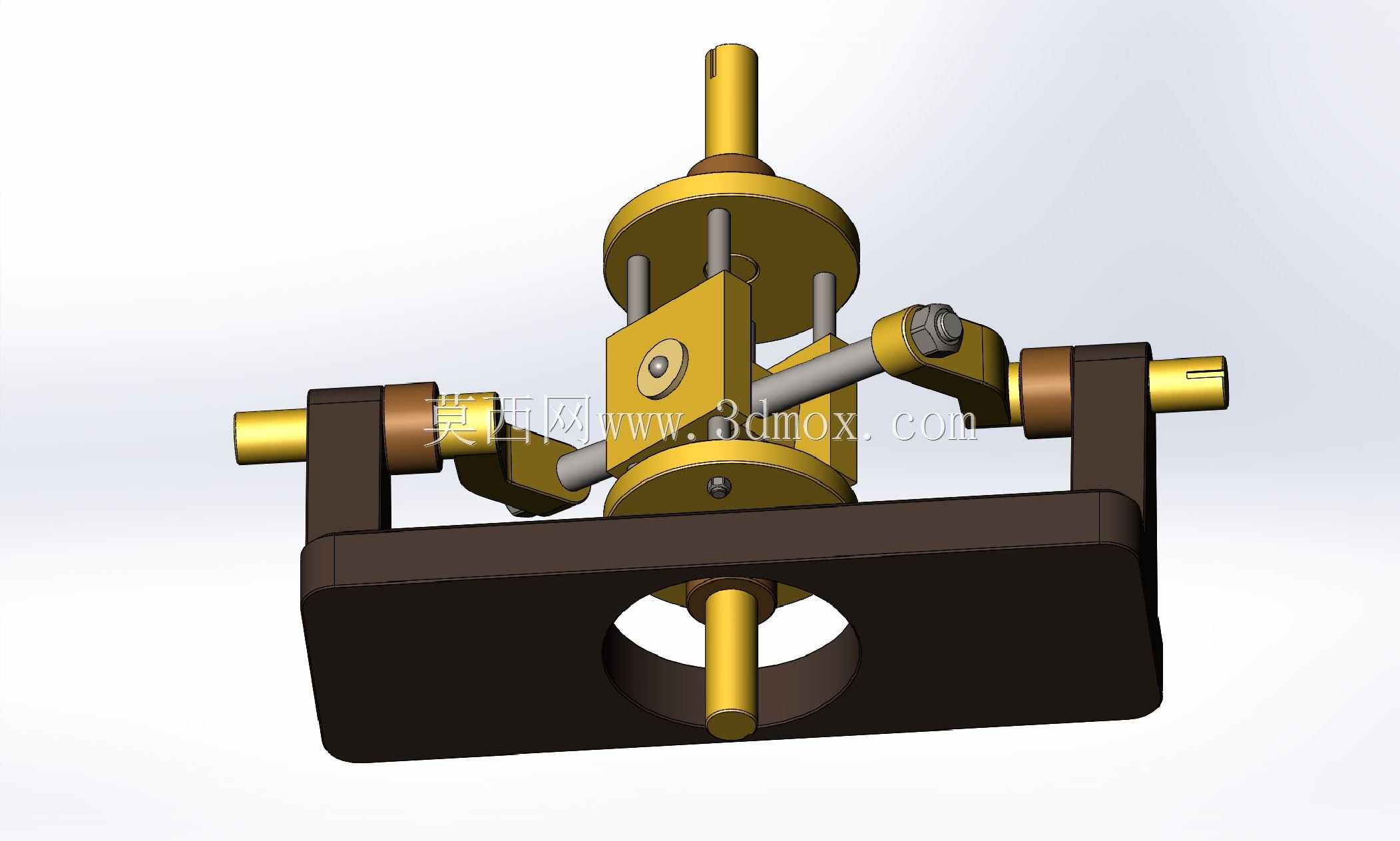

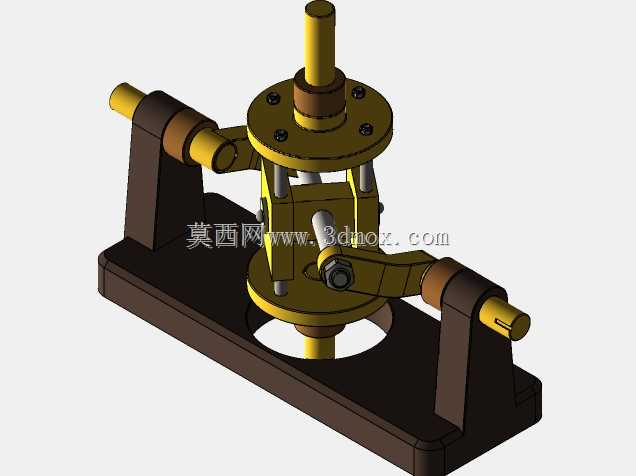

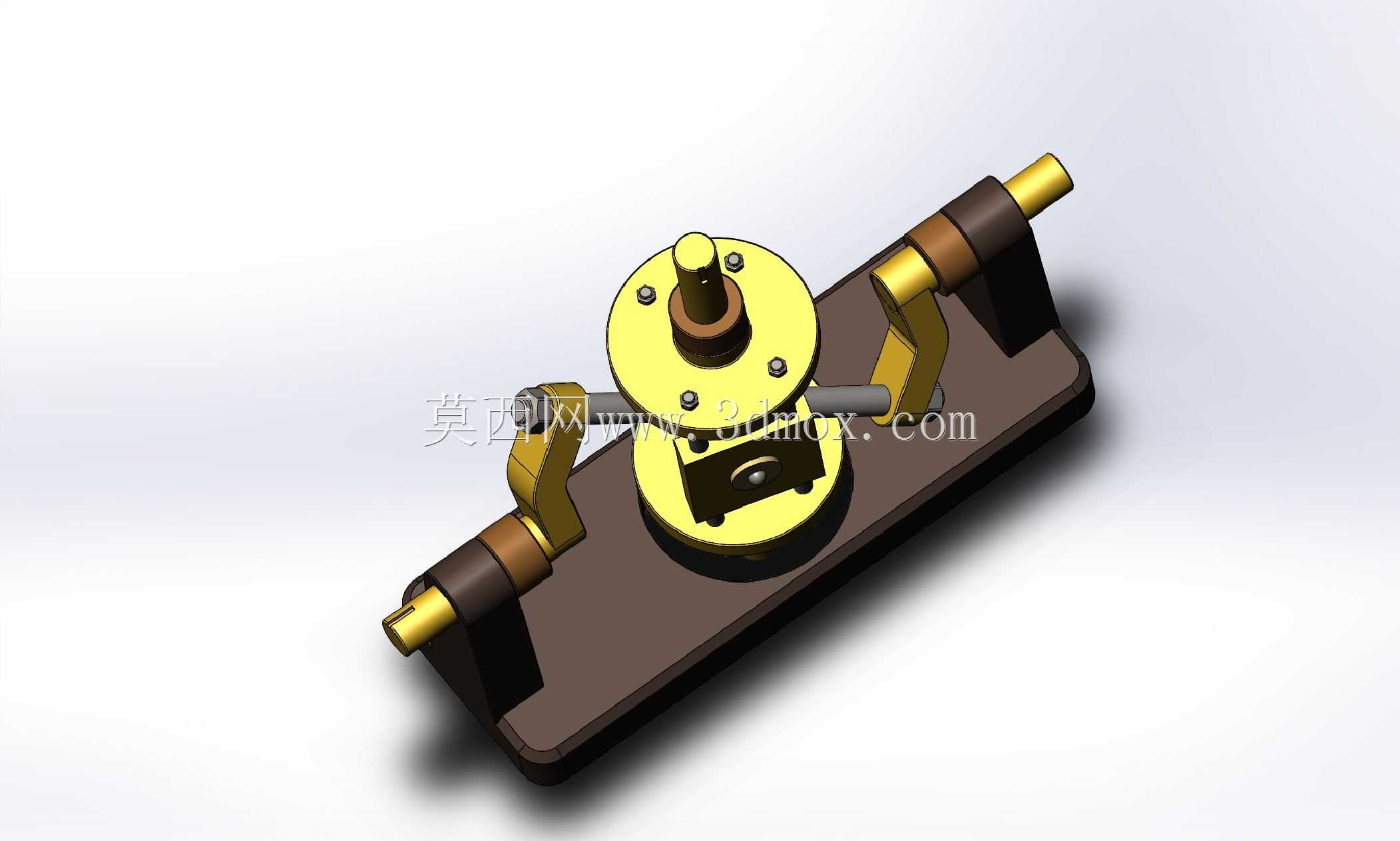

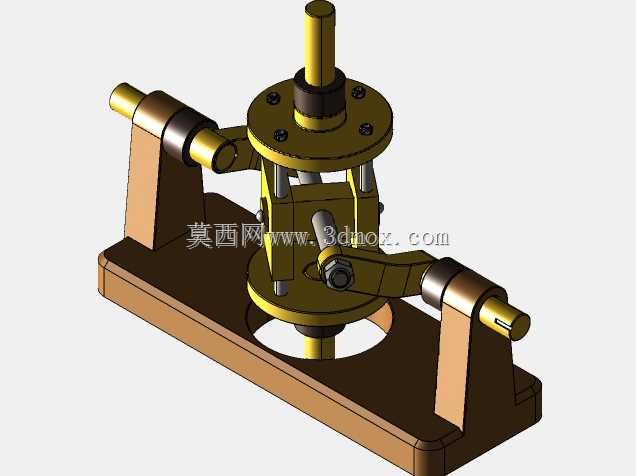

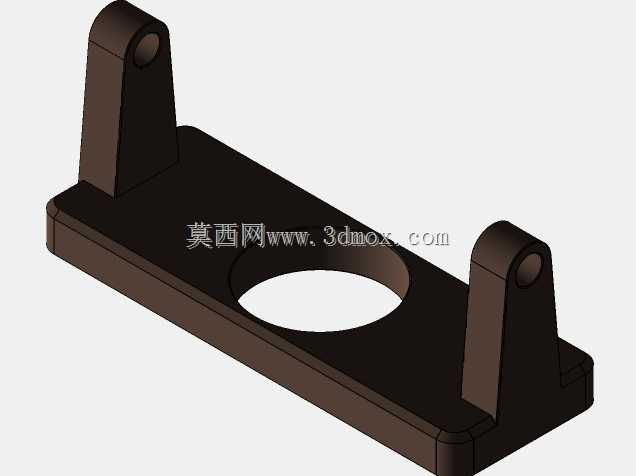

　　该空间交错轴传动换向机构，核心解决多轴非平行布置场景下的连续回转运动传递需求，常见于小型自动化装配工位的动力分流单元、教学演示实验台的传动模块、轻工包装设备的间歇进给驱动端，也可作为小型文创机械装置的核心传动骨架，适配输入轴竖直布置、输出轴水平双向输出的安装场景，能在紧凑安装空间内完成单输入到双垂直轴输出的运动换向，无需额外加装锥齿轮组或蜗轮蜗杆副即可实现90度交错轴的动力传递。从结构设计逻辑来看，整套机构采用对称式双输出布局，底部为一体式铣削成型的安装基座，基座中部预留竖直输入轴的穿装避让孔，两侧一体铸造成型的支撑立板用于承载水平输出轴组件，立板上的轴承安装孔与基座底面的平行度公差控制在0.02mm以内，

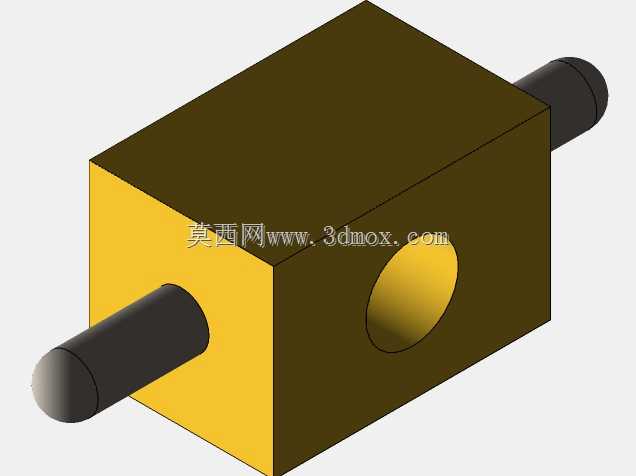

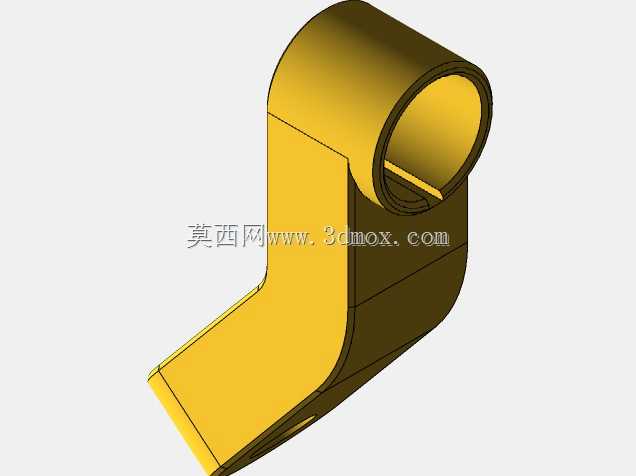

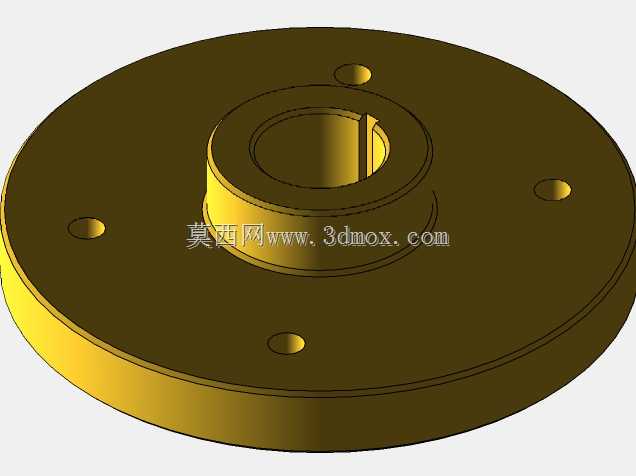

　　避免轴系运转时出现卡滞或偏磨。竖直输入轴通过上下两个法兰式轴承座固定在中部的十字形安装架上，十字安装架通过四根均布的导向立柱与上下两个圆形定位法兰连接，定位法兰与输入轴的同轴度公差不超过0.015mm，保证输入轴高速回转时的径向跳动量控制在允许范围内。两根水平输出轴分别穿装在基座两侧的支撑立板内，轴端通过万向铰接头与中部的传动摆杆连接，传动摆杆的另一端通过铰接销轴与十字安装架上的偏心驱动块连接，偏心驱动块的偏心距可根据输出轴的摆角需求进行调整，常规配置下偏心距为15mm时，水平输出轴可实现连续360度回转输出，若调整偏心距至8mm以下，可实现输出轴的小角度往复摆动，适配不同工况的运动输出需求。安装边界方面，

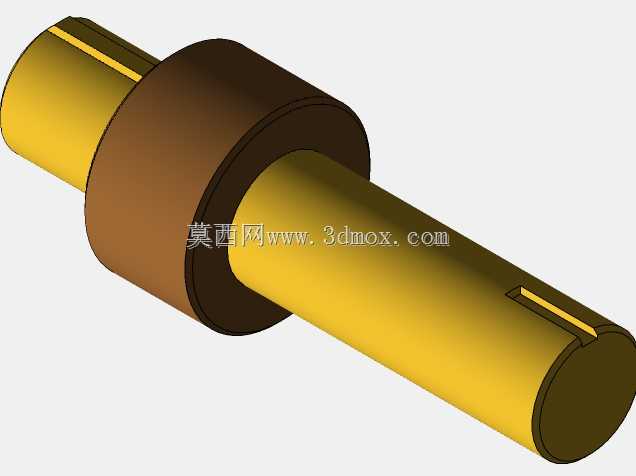

　　整套机构的基座底面为安装基准面，底面预留四个M6的沉头安装孔，孔位呈矩形分布，横向孔距为120mm，纵向孔距为80mm，可直接通过螺栓固定在设备的安装平台或铝型材机架上；竖直输入轴的上端伸出长度为40mm，轴径为12mm，轴端加工有3mm宽的键槽，可通过联轴器直接与驱动电机的输出轴连接；两根水平输出轴的外伸端长度为25mm，轴径为10mm，同样加工有标准键槽，可直接同步带轮、齿轮或执行摆杆等末端执行件。整套机构的运动传递路径无滑动摩擦副，所有铰接位置均采用含油轴承或微型滚动轴承支撑，运转时的传动效率可达85%以上，输入轴最高允许转速为300rpm，适配小型减速电机的输出转速区间，无需额外添加润滑脂即可实现长时间免维护运转。

　　在实际选型应用时，若用于负载较大的传动场景，可将基座材质更换为铸钢件，传动摆杆更换为40Cr调质处理的零件，提升整套机构的负载能力；若用于教学演示或文创装置，可采用铝合金或3D打印材质制作零件，降低整体重量与制造成本。设计过程中重点校核了铰接销轴的剪切强度、支撑立板的抗弯强度以及输入轴的扭转刚度，确保在额定负载下所有零件的变形量均不影响机构的正常运转，同时所有外露的运动部件均预留了安全防护的安装位置，可根据使用场景加装透明亚克力防护罩，避免运转过程中发生安全隐患。
