仿生鹦鹉螺螺旋传动创意机械结构

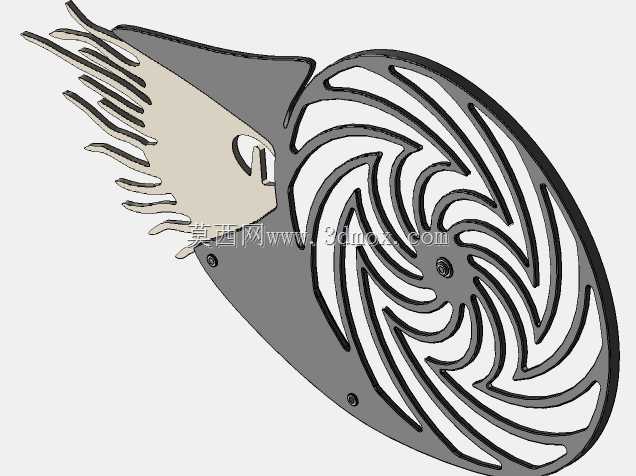

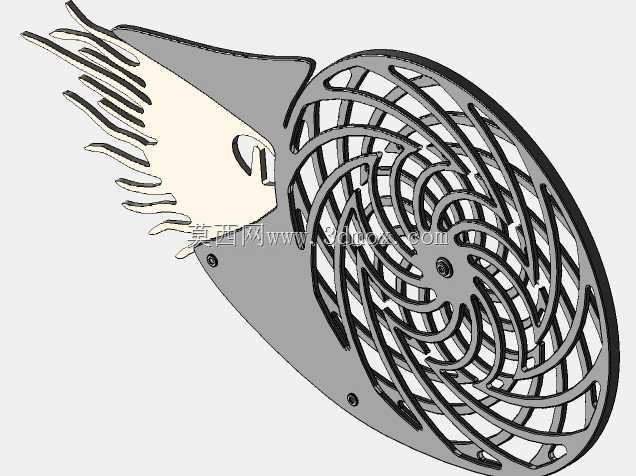

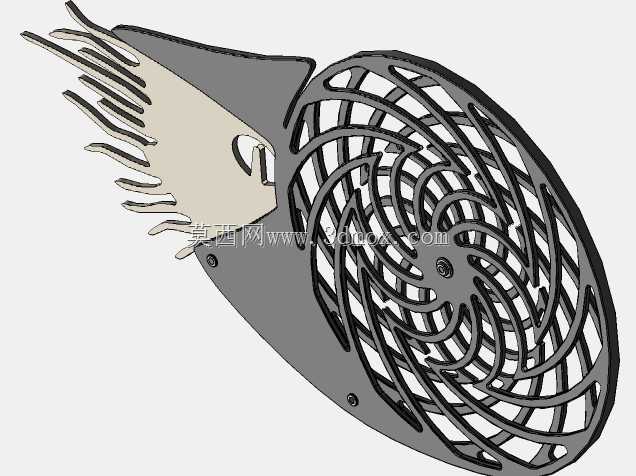

　　这款仿生鹦鹉螺结构的机械装置，核心采用对数螺旋线作为主轮廓设计基准，整体壳体部分采用等宽镂空辐条式排布，既保留了鹦鹉螺外壳的自然仿生形态，又通过辐条的交错排布实现了转动过程中的连续啮合传动。从实际应用场景来看，这类结构目前多被用于桌面创意机械摆件、科普教具以及小众文创产品的传动核心，部分定制化的机械艺术装置也会采用这类仿生螺旋结构作为视觉与功能结合的核心部件，在科技馆互动展项、机械主题橱窗展示中也能看到同类结构的应用，依靠转动时螺旋辐条的连续交错运动，形成类似漩涡流转的视觉效果，同时具备稳定的传动比输出特性。

　　从功能特性上看，该结构的核心传动部分没有采用传统的渐开线齿轮齿形，而是依托螺旋线的等距偏移轨迹生成啮合接触面，转动过程中相邻辐条之间始终保持线接触状态，传动阻力小，没有传统齿轮啮合的背隙问题，转动过程顺滑无卡顿。头部的仿生触手部分采用柔性薄片结构设计，与主体壳体通过两个定位销实现固定连接，触手部分的多根分叉条带呈放射状排布，随主体转动时会产生轻微的弹性形变，模拟鹦鹉螺游动时触手舒展的动态效果，同时不会干涉主体螺旋部分的转动行程。

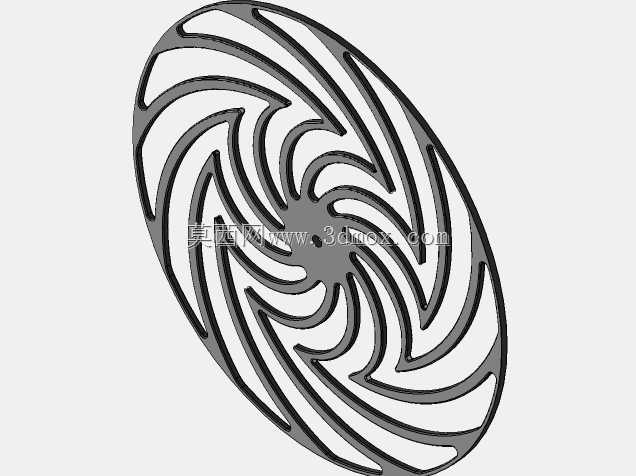

　　设计思路上，整体结构完全依托鹦鹉螺的自然生长对数螺旋线进行参数化建模，螺旋线的扩张角严格遵循自然螺壳的17度恒定扩张比，保证每一圈辐条的间距完全一致，转动过程中不会出现卡滞或脱开的问题。壳体部分的镂空设计一方面是为了还原螺壳的自然纹理质感，另一方面是为了降低整体结构的重量，减少转动时的转动惯量，手动拨动时只需要很小的力就能让结构连续转动多圈。中心位置采用单轴定位设计，转轴与螺旋主体的中心孔采用间隙配合，装配时只需要将转轴穿入中心孔，再通过端部的挡圈限位即可完成整体装配，没有复杂的装配工序，普通的桌面级3D打印就可以完成所有零件的制作，不需要额外的支撑结构，镂空部分的最小壁厚控制在1.5mm以上，完全满足FDM打印的工艺要求，不会出现打印过程中翘曲或断裂的问题。

　　从外形尺寸与安装边界来看，整体结构的最大外轮廓尺寸控制在150mm左右的量级，属于小型桌面级装置的尺寸范畴，安装时只需要预留直径160mm的圆形安装空间，厚度方向不超过20mm，就可以完整容纳整个结构的转动行程，不会与周边的安装结构产生干涉。主体壳体的背部设计有两个沉头安装孔，可以通过M3的沉头螺丝将主体部分固定在安装基板上，中心转轴的伸出长度控制在5mm以内，既可以满足手动拨动的操作需求，也可以连接小型减速电机实现电动驱动，电机驱动时只需要搭配转速在10-30rpm的低速减速电机，就可以实现缓慢连续的转动效果，不会因为转速过快导致结构出现振动或异响。

　　在实际的结构验证过程中，这类螺旋啮合结构的接触应力远小于同尺寸的传统直齿轮，因为啮合过程中同时参与接触的辐条数量达到6-8组，载荷被均匀分散到多组接触面上，即使采用PLA这类强度不高的3D打印材料，也可以承受长时间的连续转动而不会出现齿面磨损或断裂的问题。触手部分的柔性条带厚度控制在1mm，既具备足够的支撑性保持形态，又能在转动过程中产生自然的摆动效果，不会因为过硬而失去仿生的动态感，也不会因为过软而出现下垂变形的问题。整体结构没有复杂的曲面特征，所有的特征都是基于草图拉伸生成，建模过程中不需要复杂的曲面放样操作，只需要先绘制出基准螺旋线，再通过等距偏移生成辐条的轮廓线，经过拉伸和布尔运算就可以完成主体部分的建模，对于结构设计从业者来说，这类参数化仿生结构的建模逻辑也可以拓展到其他仿生传动结构的设计中，比如仿菊石、仿蜗牛壳的同类螺旋传动结构，都可以沿用这套设计逻辑进行快速迭代。
