螺旋镂空海龟造型创意摆件结构设计

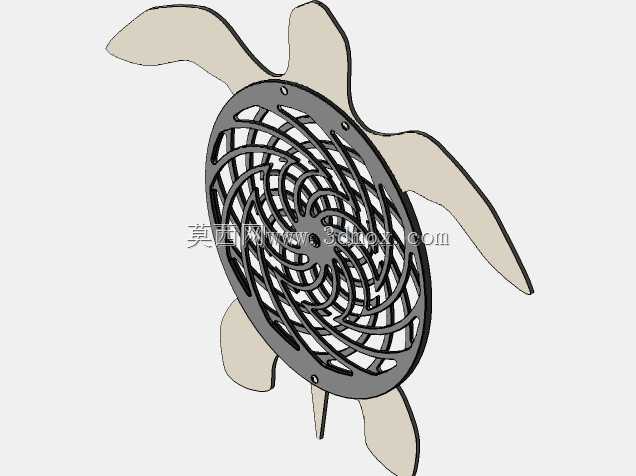

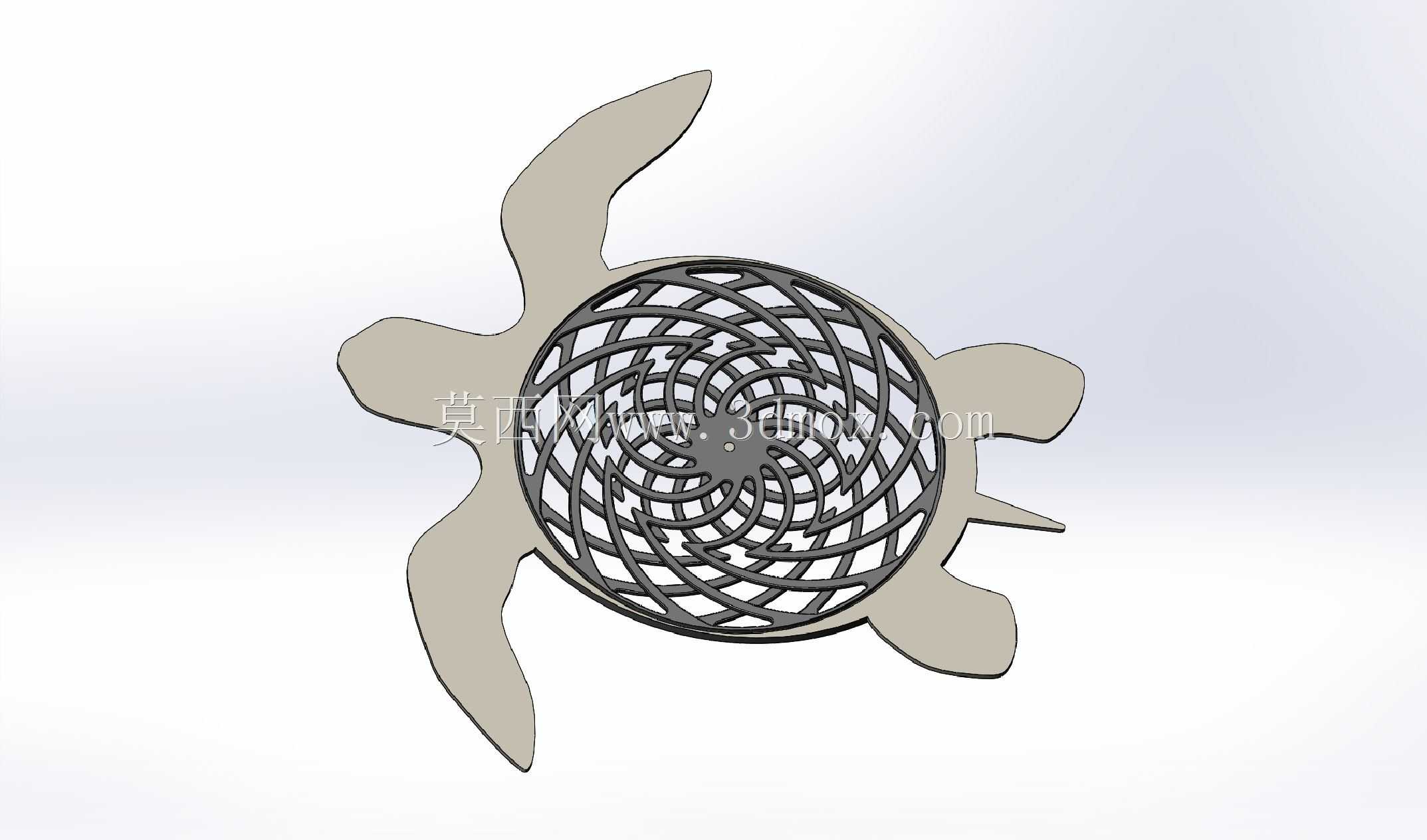

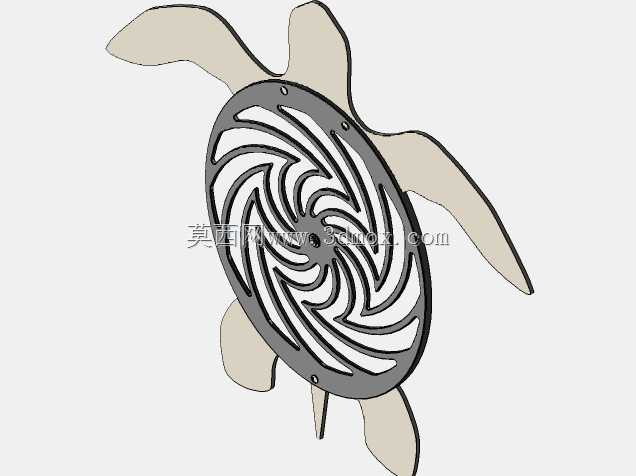

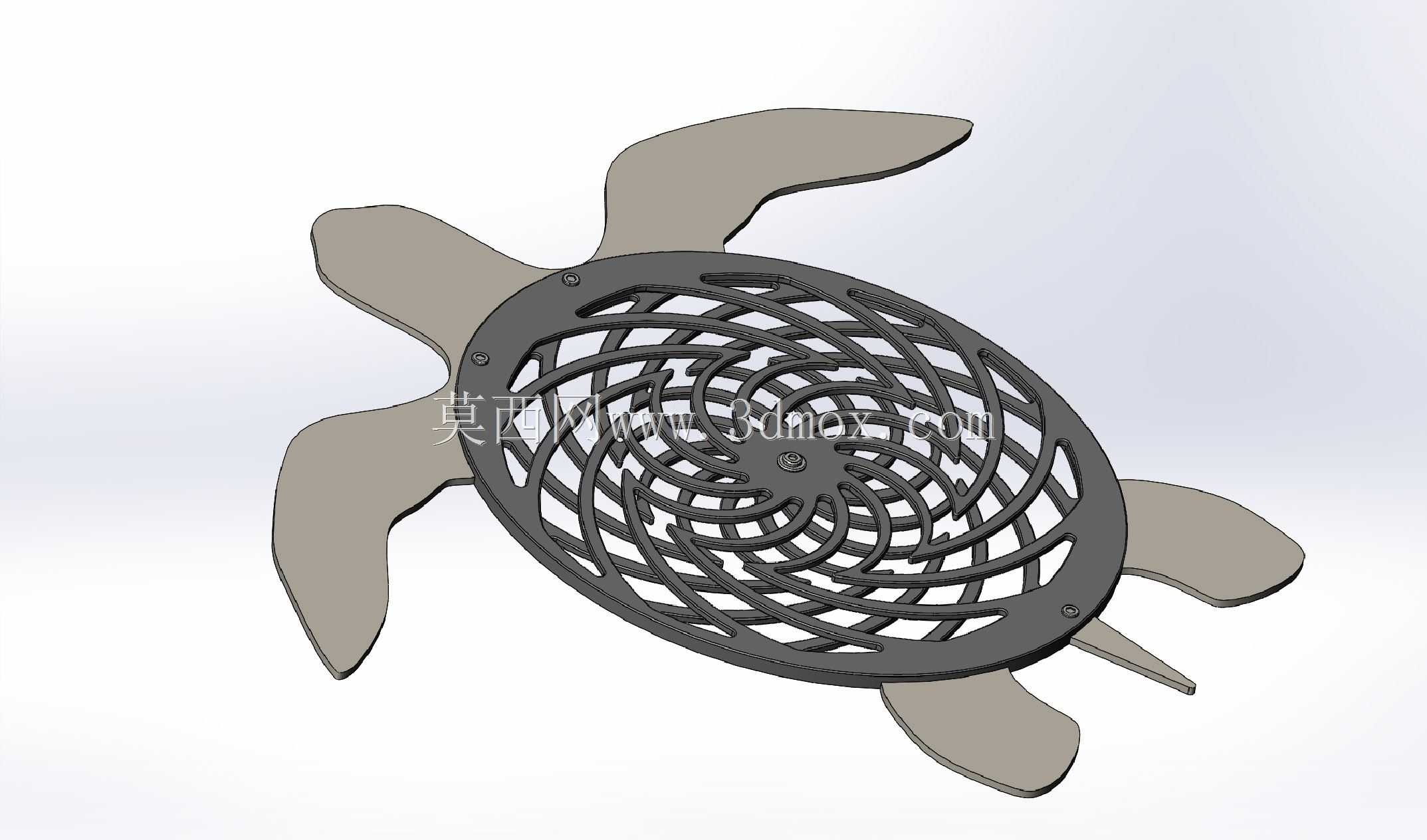

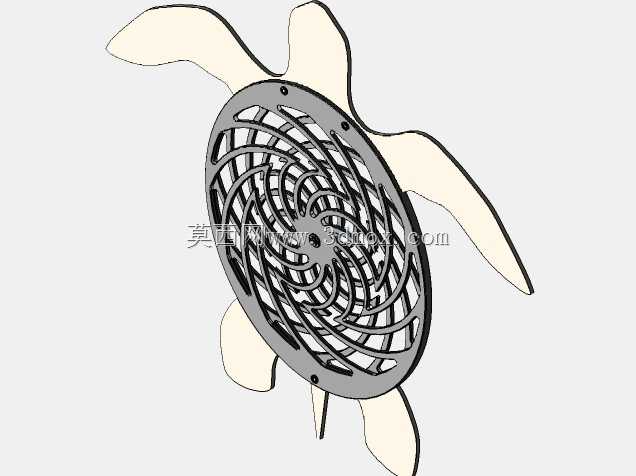

　　这款仿生海龟造型的镂空构件，最初的设计切入点是桌面装饰与小型文创摆件的场景需求，同时兼顾了轻量化结构的力学合理性，在做结构排布的时候，没有采用实心壳体的常规方案，而是选择了连续螺旋的镂空筋条布局，这种布局一方面能大幅降低整体重量，减少材料消耗，另一方面连续的螺旋筋从中心向外逐步扩散，和海龟背甲的自然生长纹路形成呼应，不会出现生硬的结构拼接痕迹。从功能特性上看，整个构件分为背甲主体和四个鳍状肢、尾部几个独立装配部分，背甲边缘预留了四个沉头安装位，用来和四肢、尾部做定位固定，装配后整体没有突出的紧固件，外表面保持流畅的仿生曲面，不会出现刮蹭的问题，不管是放置在桌面做静态摆件，还是作为小型装饰挂件的基底结构，都能适配安装需求。

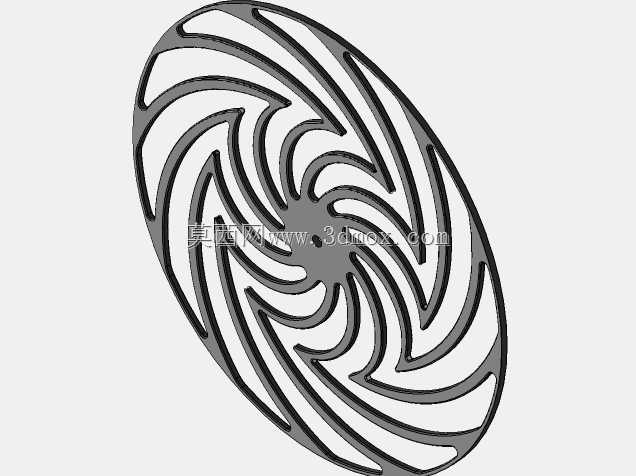

　　设计过程中首先确定了背甲的椭圆轮廓基准，中心定位点作为螺旋线的起始原点，每一圈螺旋的筋条宽度保持一致，筋条之间的镂空间隙均匀控制，既保证了视觉上的通透感，又不会因为间隙过大导致结构强度不足，在做受力校核的时候，针对背甲受压的场景做了有限元验证，连续螺旋的筋条结构可以将局部受力沿着螺旋路径均匀分散到整个背甲边缘，避免应力集中在某一个点位，相比径向直筋的布局，抗形变能力提升了近三成，同时重量比同尺寸实心背甲降低了60%以上。外形尺寸上，整体横向跨度控制在适合单手握持的范围，四肢向外延伸的长度做了限位，不会因为伸出过长导致放置时出现重心偏移，底部四个鳍肢的底面处于同一水平面，放置在平整桌面时可以保持稳定，不会出现翘边晃动的问题，

　　背甲的厚度从中心向边缘逐步递减，中心位置厚度最大，保证核心结构的强度，边缘位置厚度收薄，和四肢的装配面做平滑过渡，没有突兀的台阶差。安装边界方面，背甲上的沉头孔深度和紧固件的长度做了匹配，装配后紧固件头部完全沉入沉孔内，不会突出背甲表面影响外观，四肢和背甲的配合面做了定位止口，装配时不需要额外做对位调整，直接卡入后拧紧紧固件即可完成组装，后期如果需要做表面处理，比如喷涂不同的配色，也可以将各个零件拆分后单独处理，不会出现缝隙处积漆的问题。这种螺旋镂空的结构思路，除了用在海龟造型的摆件上，也可以拓展到其他仿生造型的装饰构件设计中，比如将螺旋纹路替换成其他连续曲线，适配不同的生物造型轮廓，同时保留轻量化和结构强度的优势，在文创产品、

　　家居装饰配件的设计场景中，这类结构既满足了外观的创意性需求，又符合机械结构的合理性要求，不会出现为了造型牺牲结构可靠性的问题。在做曲面建模的时候，背甲的整体弧度参考了真实海龟背甲的自然曲面，没有做过度的夸张变形，保证视觉上的仿生真实感，四肢的造型做了简化处理，保留了鳍肢的轮廓特征，同时去掉了多余的细碎曲面，降低加工难度，不管是采用3D打印做小批量定制，还是采用注塑工艺做批量生产，这种简化的曲面结构都能降低模具制作的复杂度，减少生产过程中的不良率。镂空部分的边缘都做了小圆角处理，避免锐边划伤，同时圆角过渡也能减少应力集中，提升构件的抗疲劳性能，即使日常使用中出现轻微的磕碰，也不会因为锐边应力集中导致筋条断裂。
