曲柄摇杆驱动木质舞龙机械玩具结构

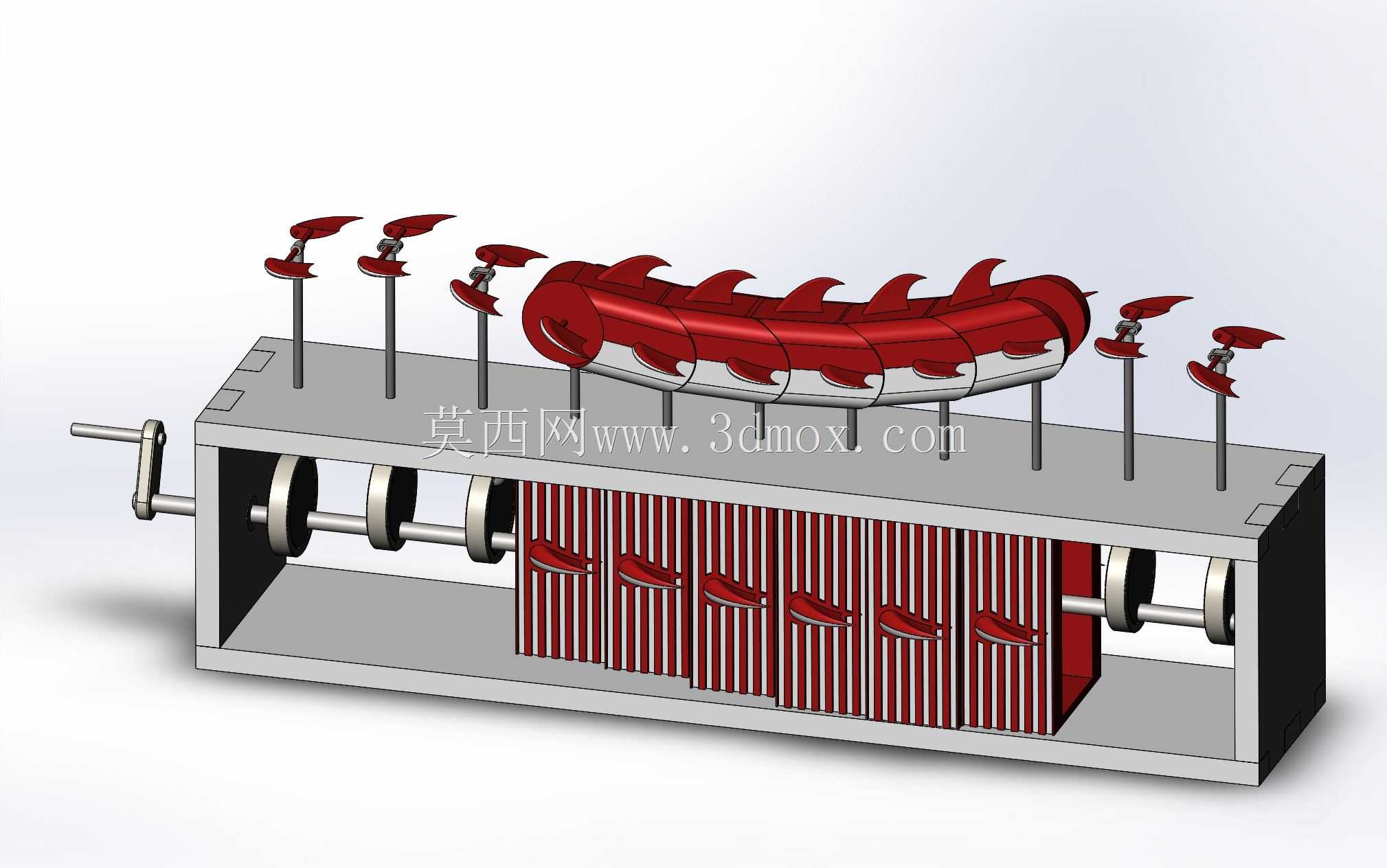

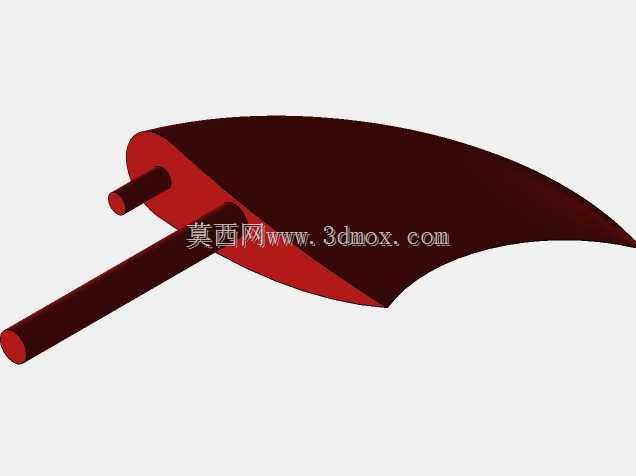

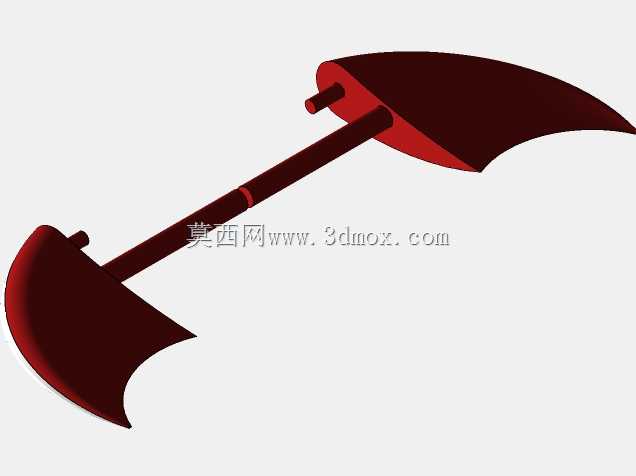

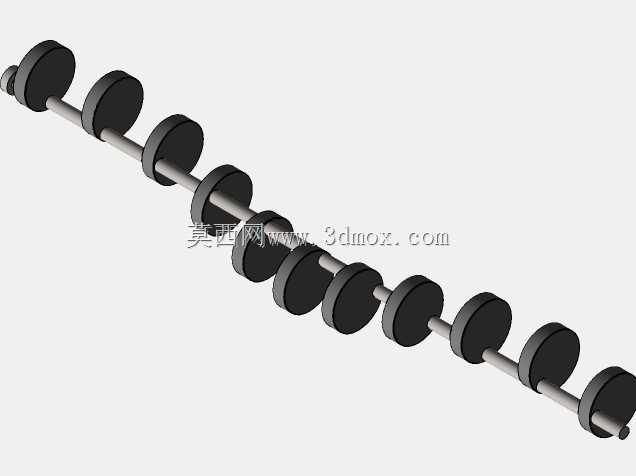

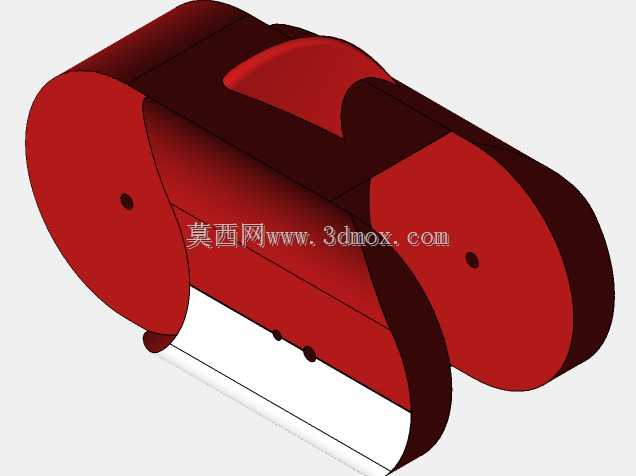

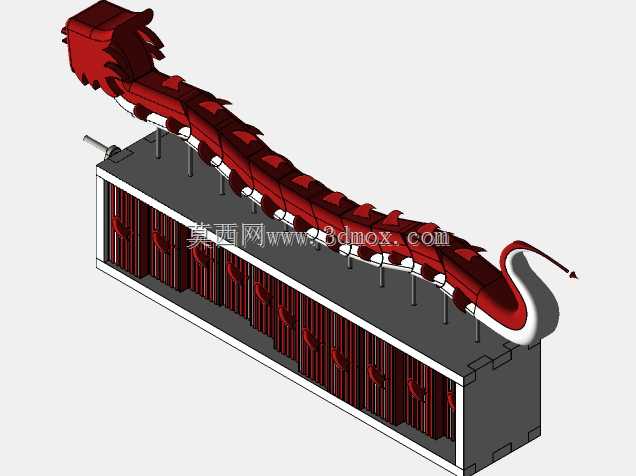

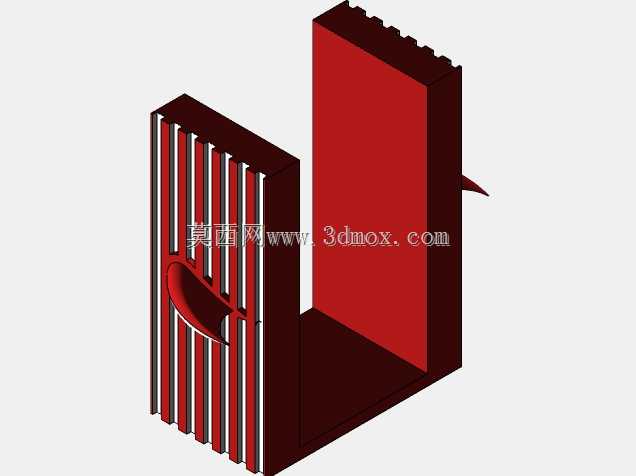

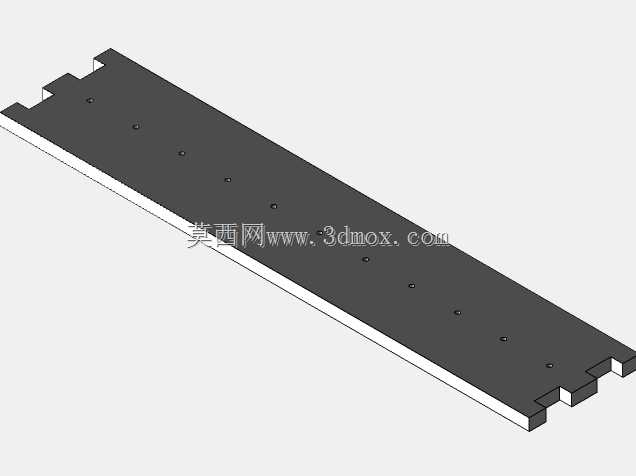

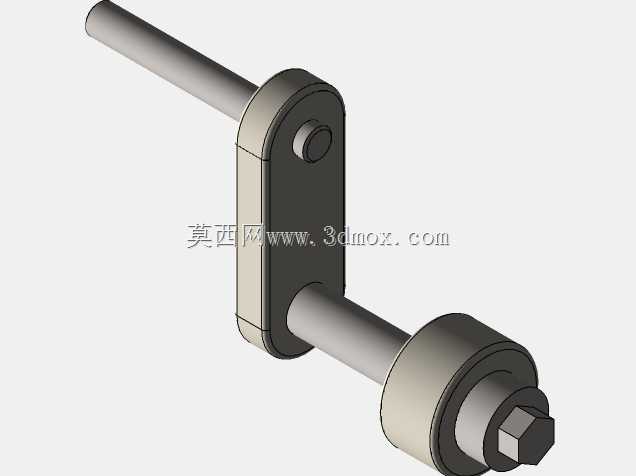

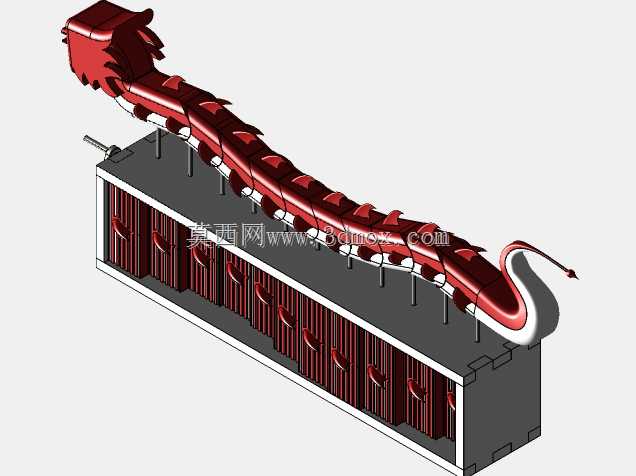

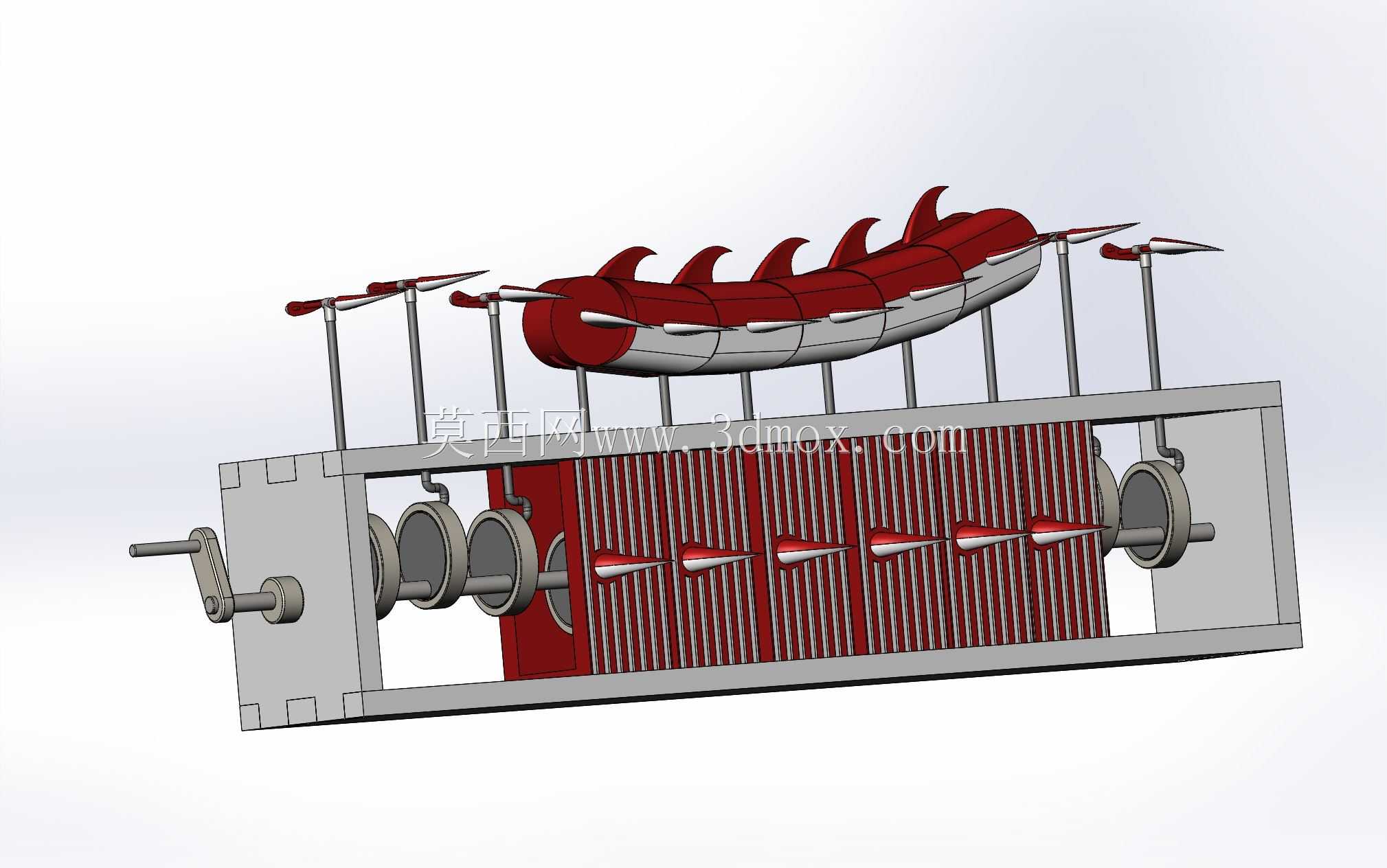

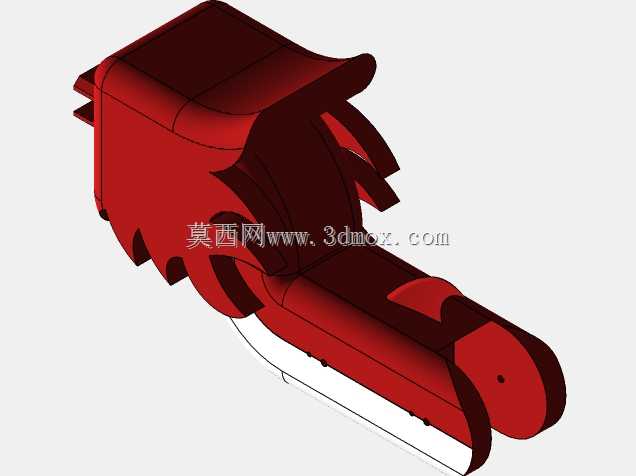

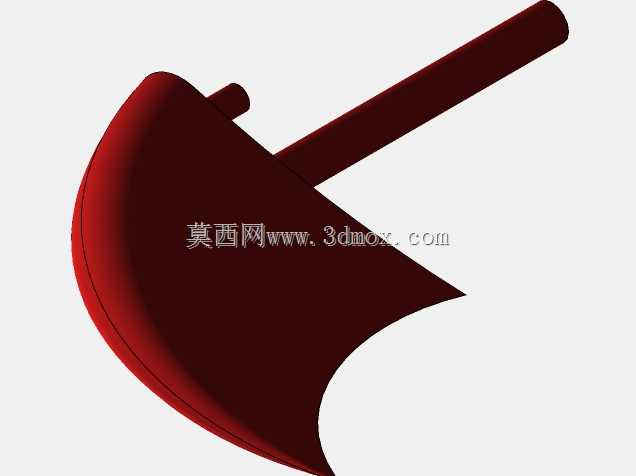

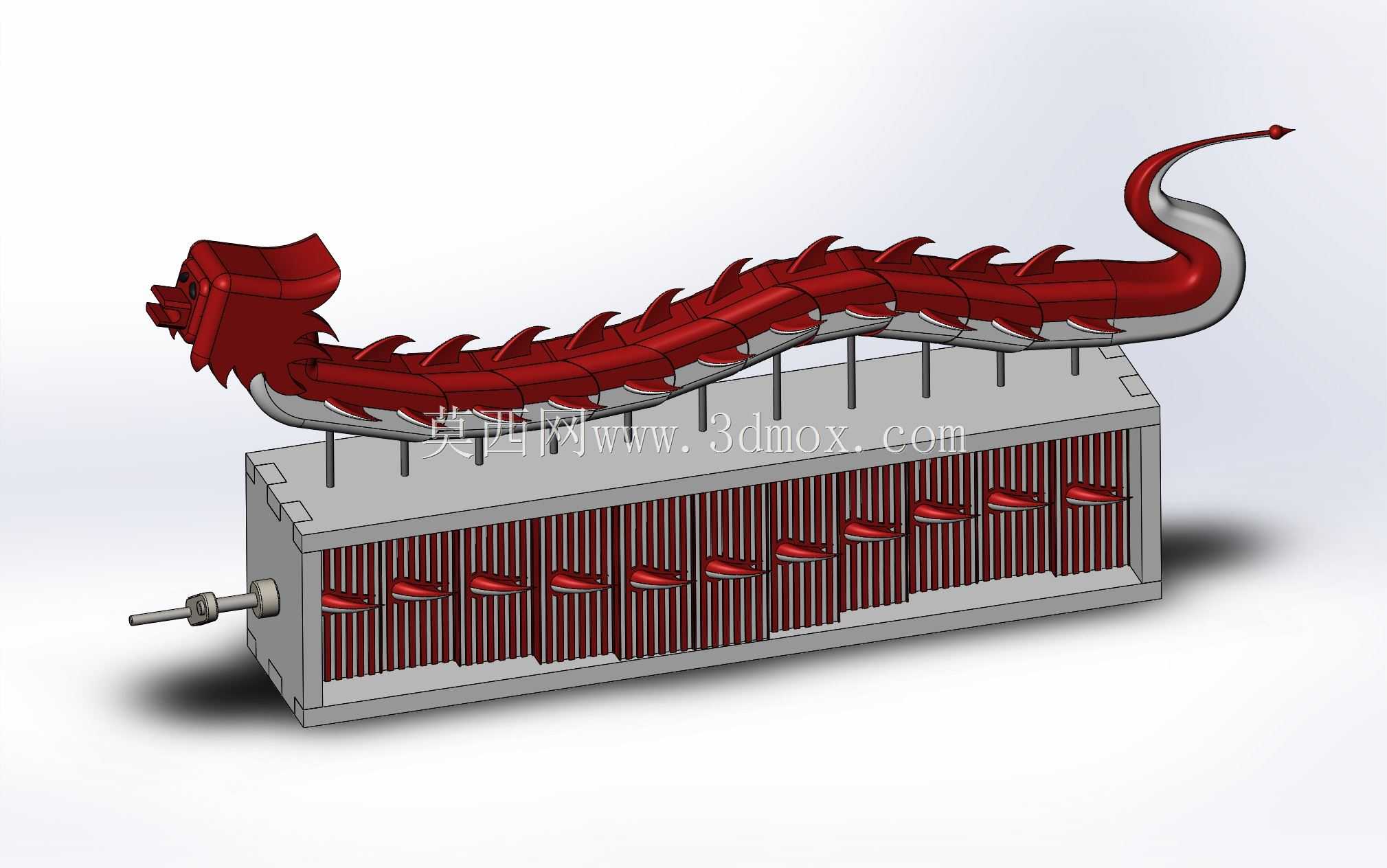

　　该结构核心采用多组等距排布的曲柄摇杆单元作为传动核心，所有曲柄统一安装在同一根贯穿底座的金属驱动轴上，相邻曲柄之间保持固定相位差，当驱动轴受外力转动时，每一组摇杆会依次带动对应位置的龙身支撑柱做上下往复运动，配合龙身分段式的柔性铰接结构，就能模拟出龙身蜿蜒摆动的动态效果，和传统舞龙的运动轨迹高度契合。底座采用框架式箱体结构设计，侧面预留驱动轴伸出端，可外接手摇柄或者微型减速电机作为动力输入，箱体内部的传动部件全部做了隐藏式处理，仅在正面预留条状观察窗，能直观看到内部红色曲柄随轴转动的状态，既可以作为机械原理演示的教具，也能作为桌面动态摆件使用。龙身部分采用分段拼接设计，每一段龙身都预留了和支撑柱连接的安装孔位，

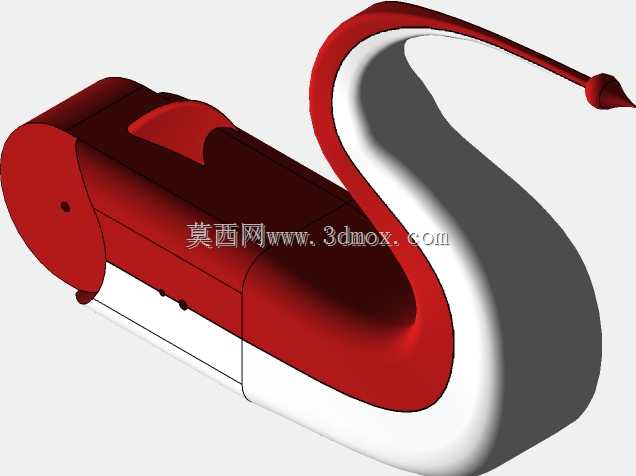

　　相邻龙身段之间采用小间隙铰接，保证摆动过程中不会出现卡滞，龙尾部分做了上翘的流线型处理，摆动时的动态幅度更大，视觉效果更灵动。从安装边界来看，底座的长宽尺寸适配常规桌面摆放需求，驱动轴伸出端的长度预留了手摇柄安装空间，不需要额外拓展安装面，整体结构的运动部件全部做了限位设计，摇杆的摆动行程经过校核，不会出现超程脱落的情况。在实际应用场景中，这类结构既可以作为青少年机械原理科普的演示教具，直观展示曲柄摇杆机构将旋转运动转化为往复摆动的传动过程，也可以作为文创类动态摆件，放置在展厅、桌面作为装饰，部分手工爱好者也可以基于该结构替换龙身造型，拓展出蛇、蜈蚣等其他仿生类动态玩具。设计过程中对各铰接点的配合间隙做了针对性优化，

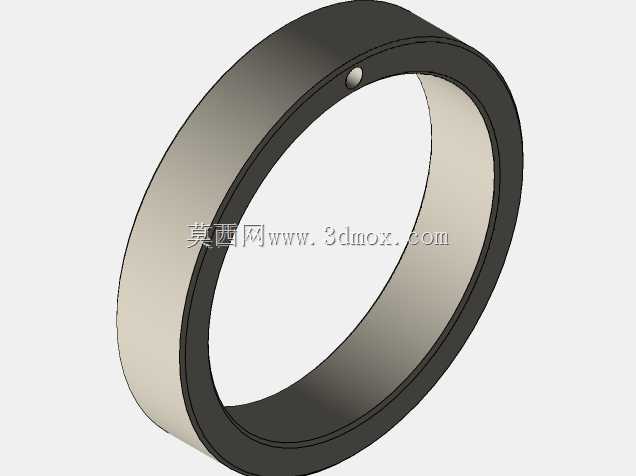

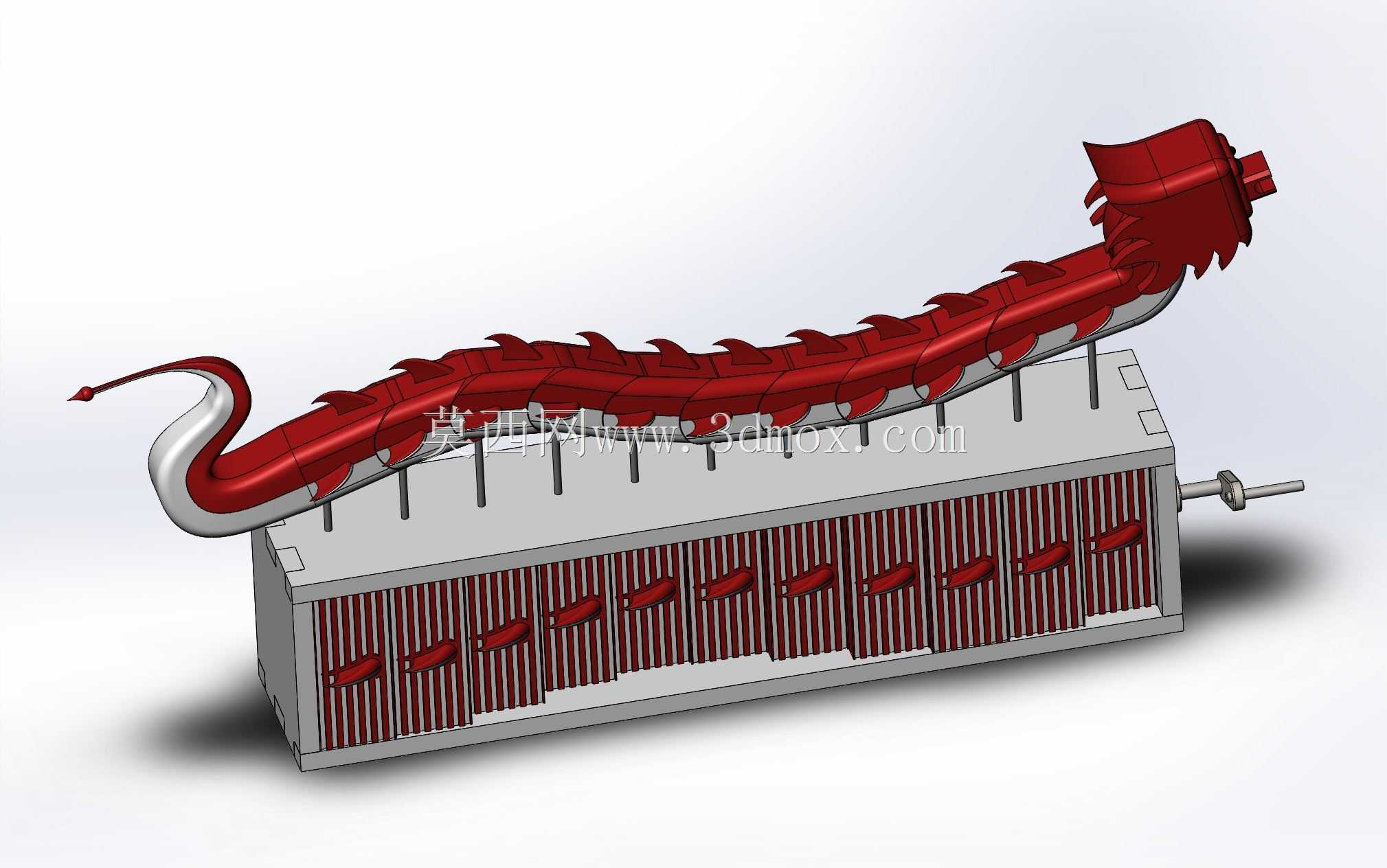

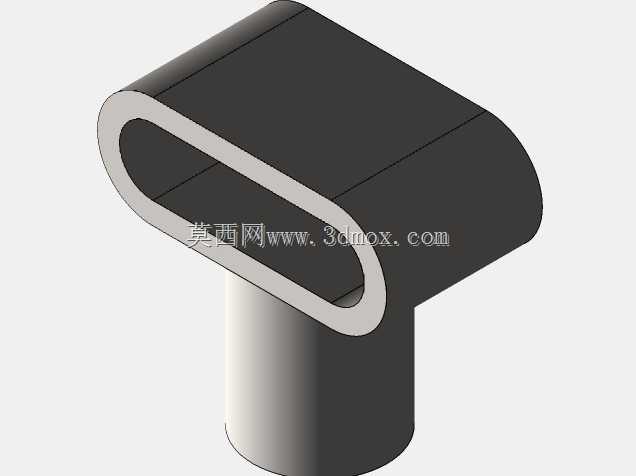

　　木质构件的铰接孔位预留了0.2mm的活动间隙，避免温湿度变化导致木材胀缩出现卡滞，支撑柱和底座上的导向孔采用间隙配合，表面做光滑处理，降低往复运动过程中的摩擦阻力，不需要额外添加润滑介质就能长期顺畅运行。龙身的外轮廓参考了传统东方龙的造型特征，背部的棘刺做了等距排布，和下方的支撑柱位置一一对应，保证每一段龙身都能获得均匀的支撑力，摆动过程中不会出现局部塌陷的情况。驱动轴的支撑采用两端镶嵌铜套的设计，降低轴转动时的磨损，长期使用也不会出现轴孔松旷的问题，手摇柄的连接采用扁位配合，避免转动时出现打滑。整体结构没有复杂的异形曲面，所有木质构件都可以通过激光切割或者线切割加工成型，加工门槛低，适合手工DIY制作，装配过程不需要专用工装，按照装配顺序依次拼接即可完成组装，后期维护也只需要定期检查铰接点的磨损情况，更换磨损的小销轴就能恢复运行状态。
