便携式微型木工小车床结构设计

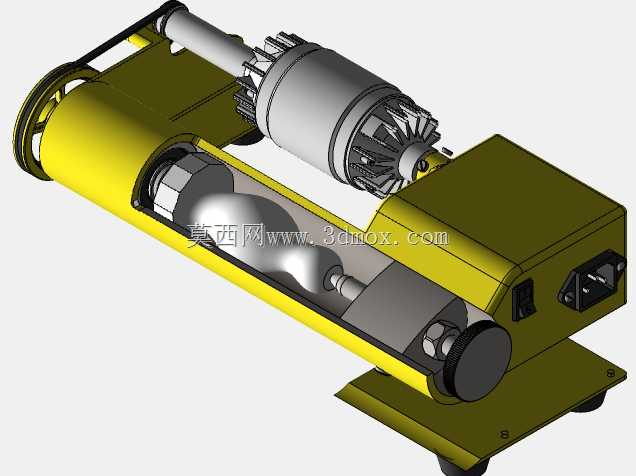

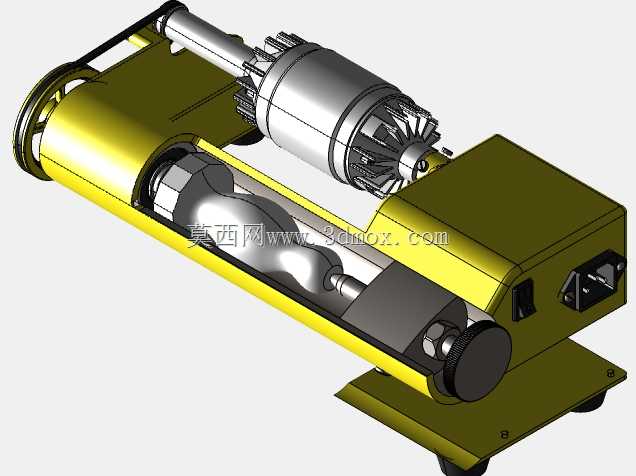

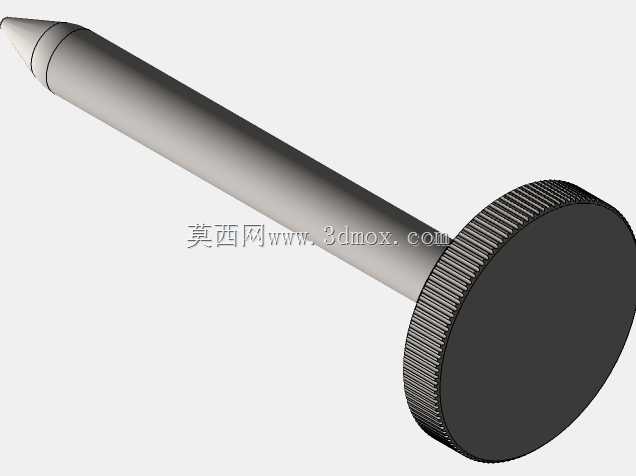

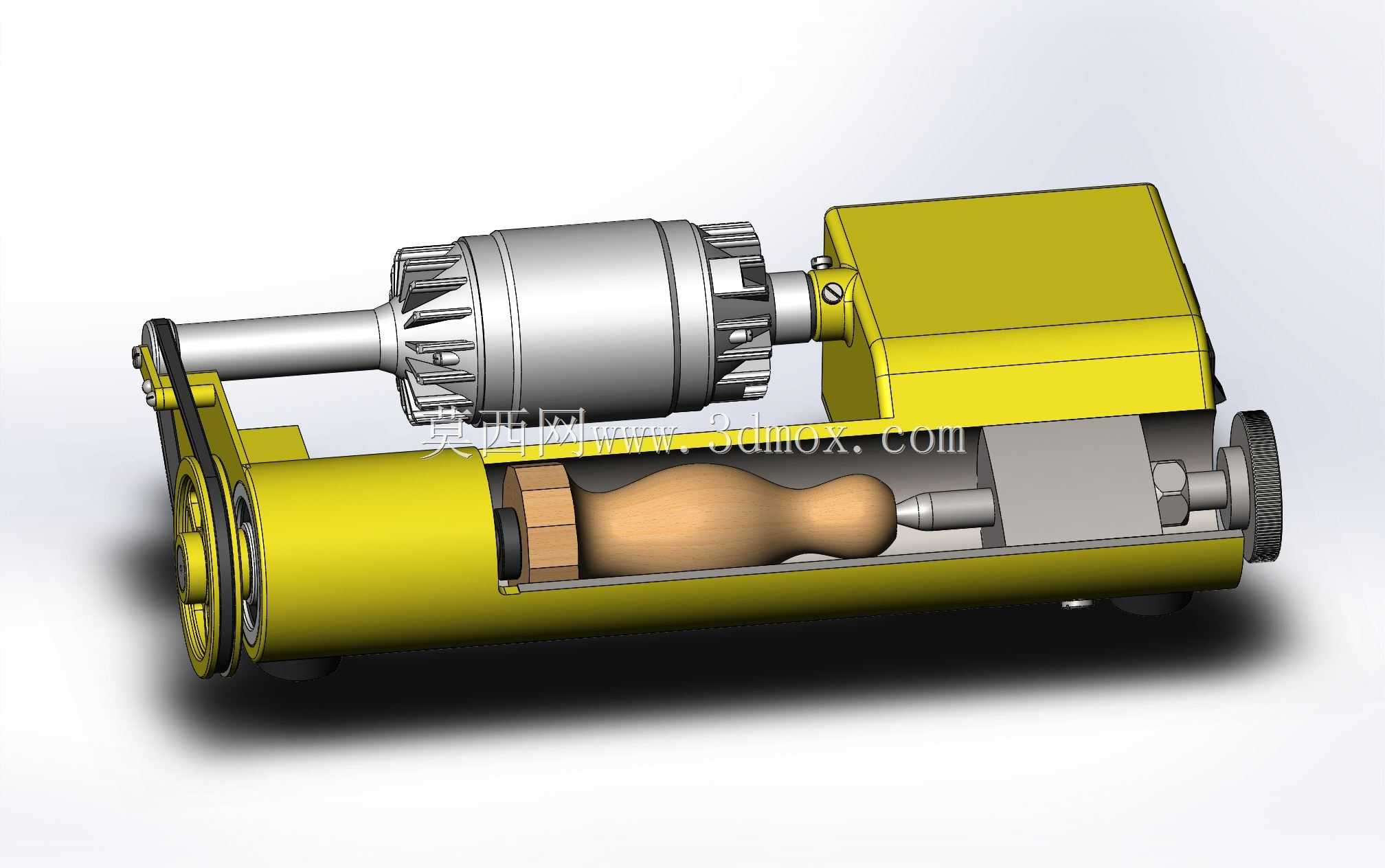

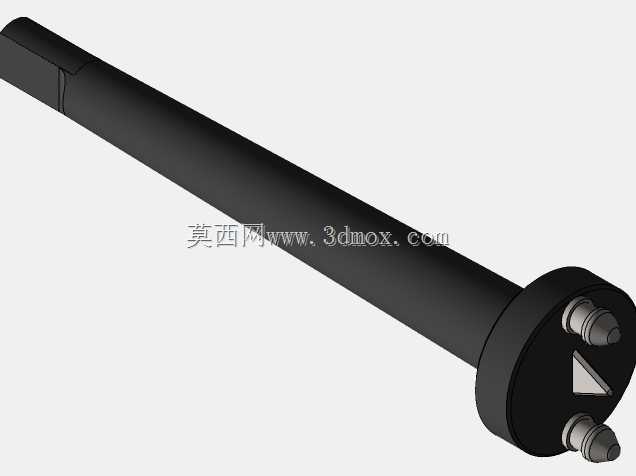

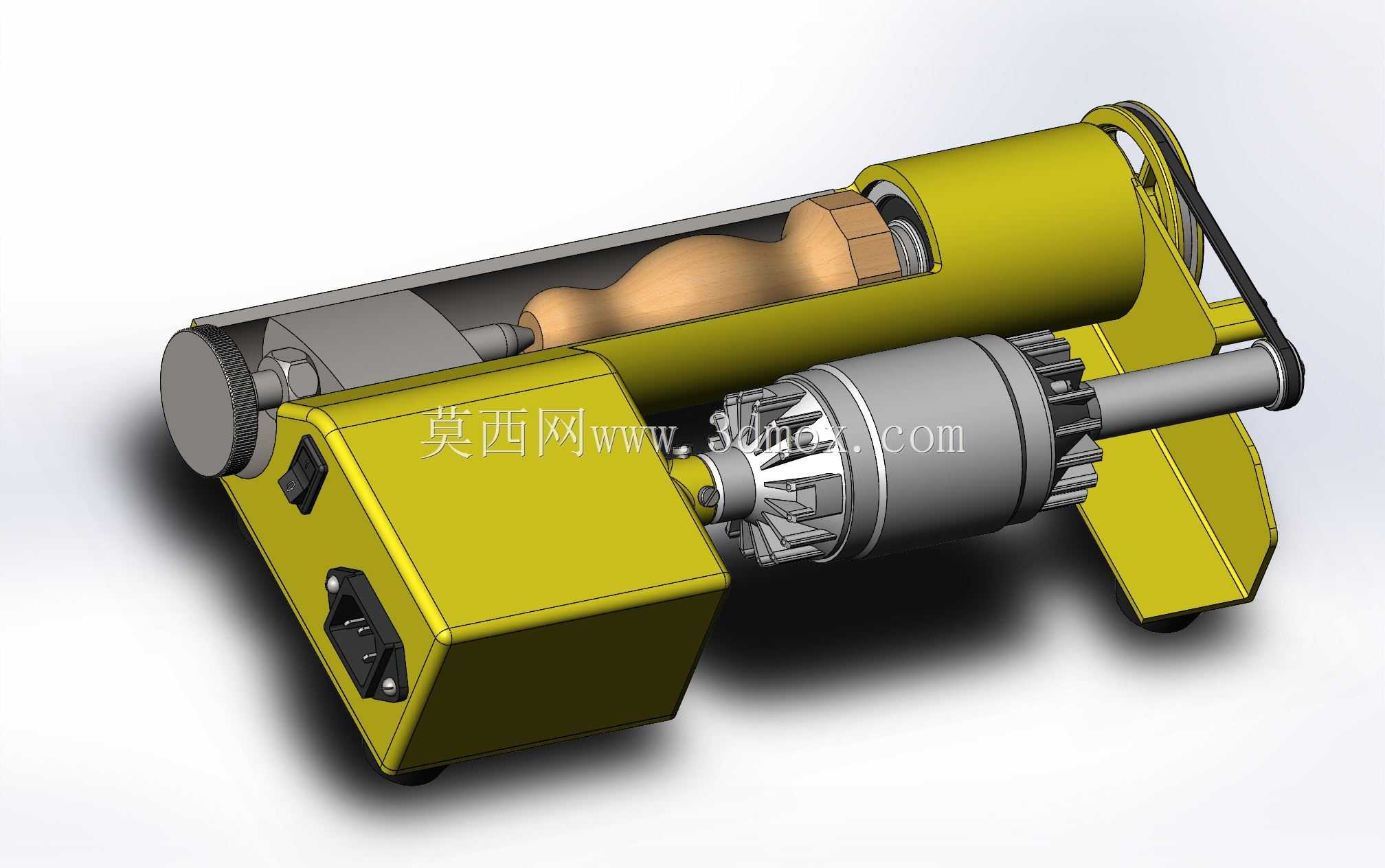

　　这款微型木工车床的设计初衷，是面向手工爱好者、模型制作从业者的小尺寸木料加工需求，填补了常规工业车床无法适配的极小尺寸工件加工场景空白，日常可放置在普通工作台面使用，不需要占用独立的车间工位，适合小批量手工件、模型配件、工艺小件的外圆车削、端面修整、简易成型加工。从结构布局来看，整体采用卧式排布，动力端集成在设备尾部，通过带传动将动力传递至前端的装夹主轴，主轴端采用通用夹头结构，可适配不同直径的小尺寸棒料装夹，装夹行程覆盖常规手工木料加工的常用棒料规格，不需要额外定制专用夹具即可完成多数小件的装夹固定。尾座部分采用滑动导向结构，可沿床身导轨轴向调整位置，适配不同长度的工件装夹需求，尾座顶尖采用弹性顶紧结构，

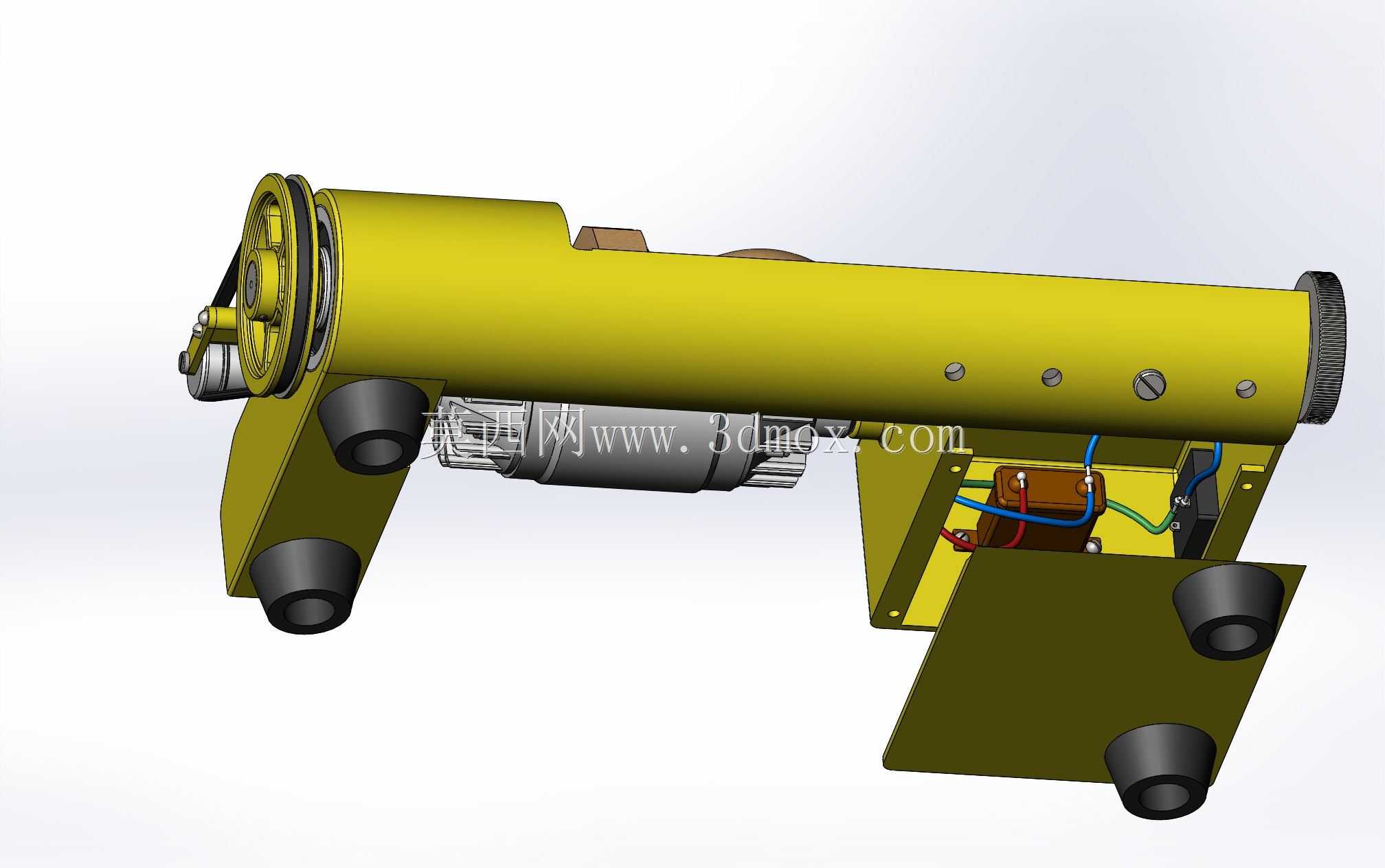

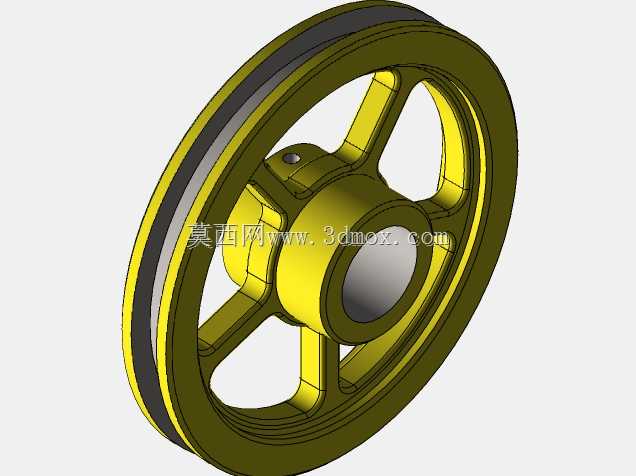

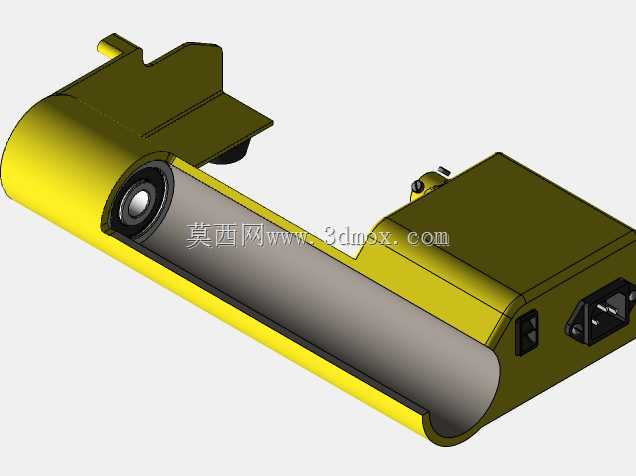

　　可抵消加工过程中木料的微量形变，避免工件装夹过紧出现开裂、或是装夹松动出现甩动的问题。床身主体采用管状结构作为基础承载件，既保证了整体结构的刚性，又最大限度控制了设备自重，方便使用者根据加工需求挪动设备位置，甚至可以携带至户外作业场景使用。传动部分的带传动设计，一方面可以实现动力的缓冲传递，避免木料卡滞时直接烧毁电机，另一方面也可以通过更换不同直径的带轮，调整主轴的输出转速，适配不同硬度木料的加工需求——加工软质木料时可调高转速获得更光滑的表面质量，加工硬质木料时调低转速增大切削扭矩，避免打刀或是木料崩裂。刀架部分采用简易可调结构，可沿床身横向、纵向调整位置，适配不同直径工件的进刀需求，不需要复杂的数控走刀结构，

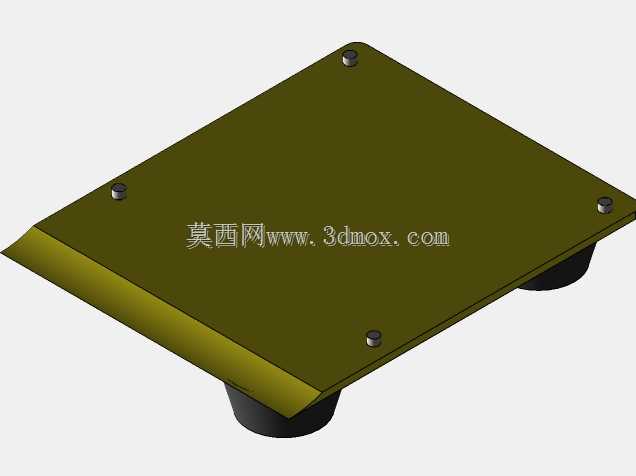

　　依靠手动进刀即可完成小工件的加工操作，对于熟练的手工操作者来说，手动进刀的灵活度更高，可以根据木料的纹理随时调整进刀量，获得更符合工艺需求的加工效果。从安装边界来看，设备底部为平整的安装面，使用时可通过夹具固定在常规工作台面上，不需要浇筑专门的设备基础，整体外接电源即可驱动，不需要配套复杂的液压、气动辅助系统，日常维护仅需要定期检查传动带张紧度、给导轨滑动面加注润滑脂即可，维护成本极低。在实际应用场景中，这类微型车床除了用于木质工艺小件、模型配件的加工外，还可以用于小型木质零件的修配作业，比如家具维修时的小尺寸木销、木榫加工，手工皮具、文玩类的木质配件成型，相比常规工业车床，其操作门槛更低，

　　不需要经过长时间的专业机床操作培训即可上手，安全风险也更低，设备的所有传动部件均做了防护设计，加工过程中不会出现外露旋转部件剐蹭操作者的问题。设计过程中充分考虑了小尺寸木料加工的常见痛点，比如常规车床装夹小直径木料时同轴度难以保证的问题，这款设备的主轴夹头采用高同轴度设计，装夹后棒料的径向跳动控制在极小范围内，加工出的工件外圆圆度可以满足多数手工件的精度需求；针对木料加工过程中产生的木屑问题，设备的结构缝隙均做了避让设计，木屑不会进入传动或是电机腔体内部，加工完成后只需要用毛刷清理表面即可，不会出现木屑卡滞传动结构的问题。整体结构没有冗余的设计部件，所有结构均服务于小尺寸木料车削的核心功能，在保证加工功能完备的前提下，最大限度压缩了设备的整体尺寸与制造成本，既适合个人手工爱好者作为日常加工工具使用，也适合小型工艺加工作坊作为辅助加工设备，用于小尺寸零件的快速加工与修配，不需要占用大型车床的加工工位，提升小零件加工的效率。
