桌面级微型木工车床结构设计方案

　　这款微型木工车床的设计定位，是面向个人木艺工坊、手工DIY爱好者、院校金工木艺实训场景的小型加工设备，区别于工业级大型木工车床的大占地、高功率特性，其整体结构紧凑，可直接放置于常规工作台面完成安装固定，无需额外做地基预埋或重型承重机架适配，适配小尺寸木料的回转加工需求，日常可完成木珠、小型手柄、工艺摆件、细木杆件的车削、打磨、抛光工序，填补了小型木艺加工场景下大型设备适配性不足的空白。

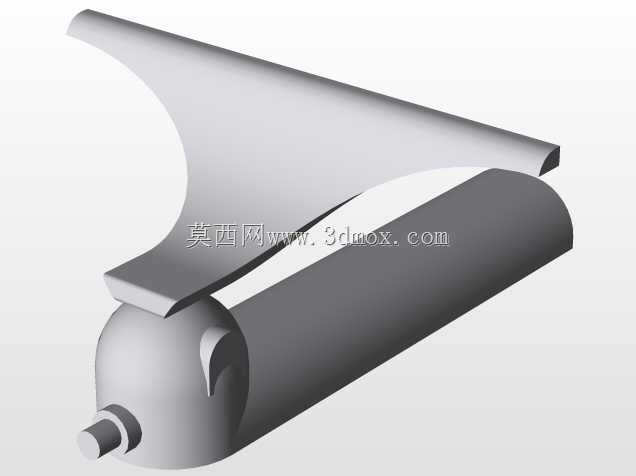

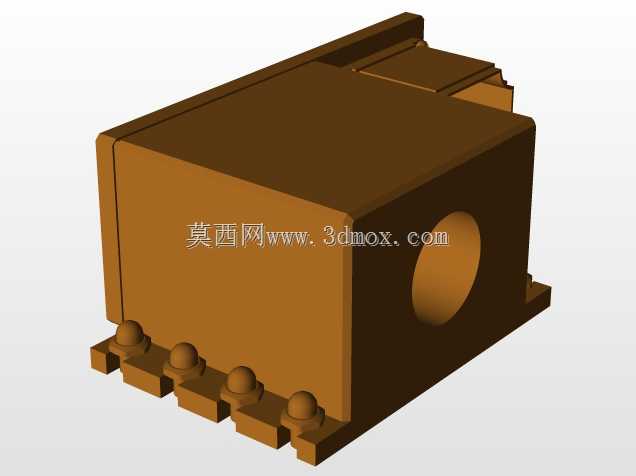

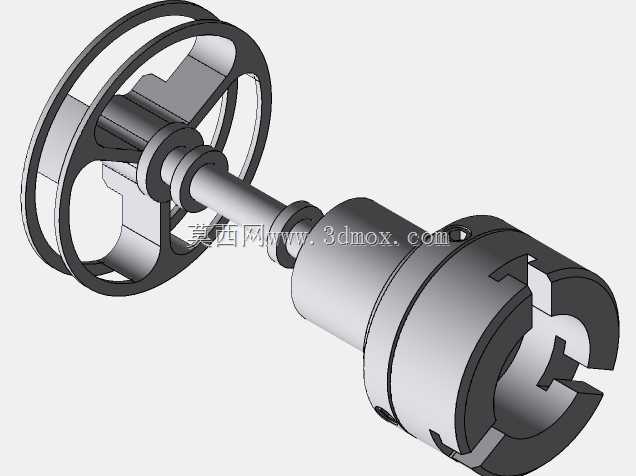

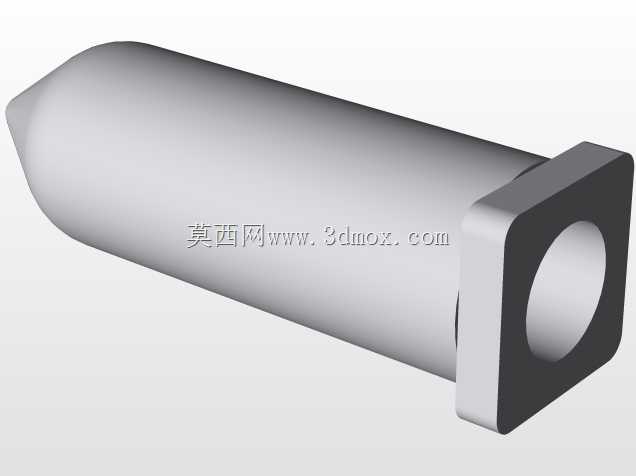

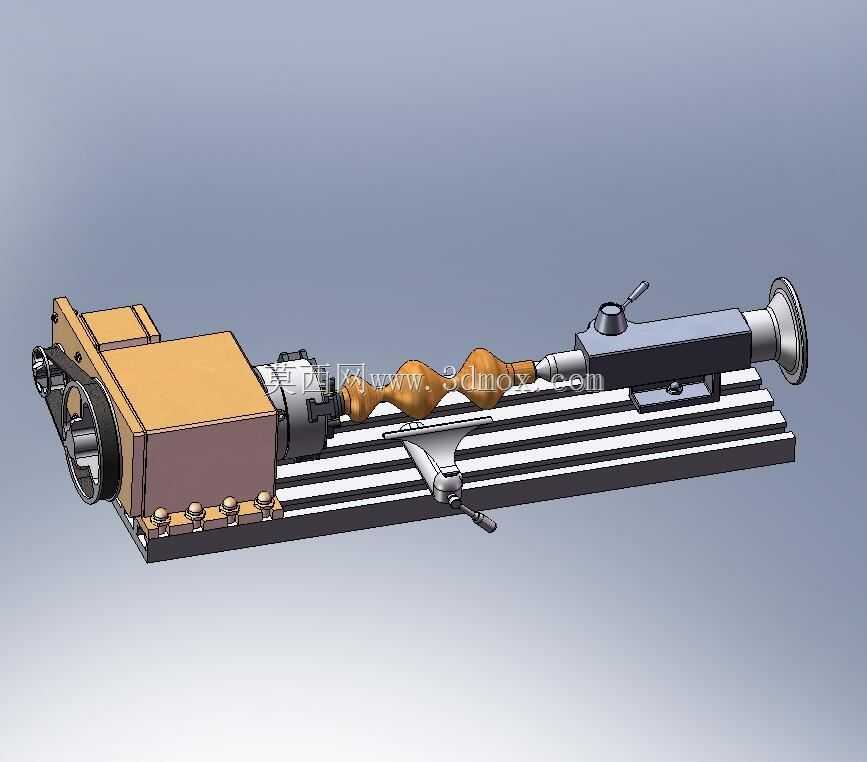

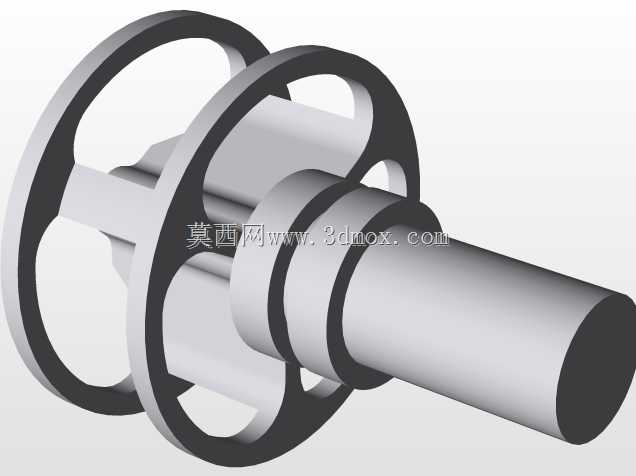

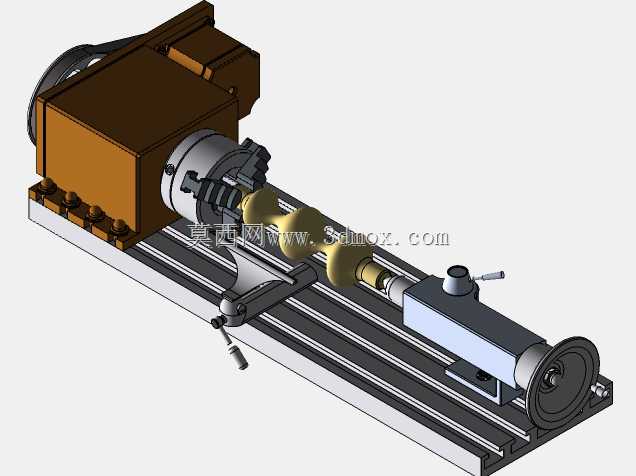

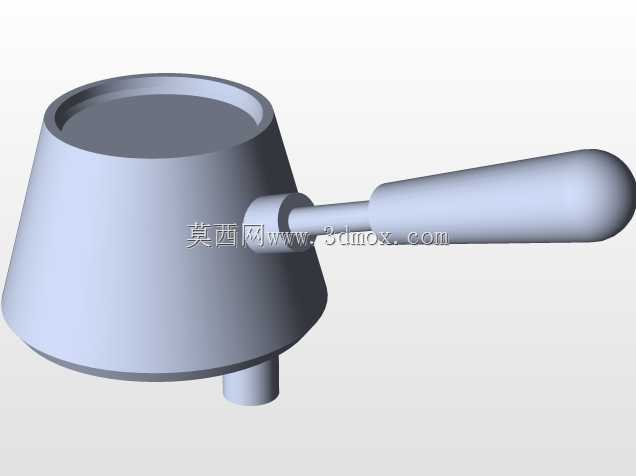

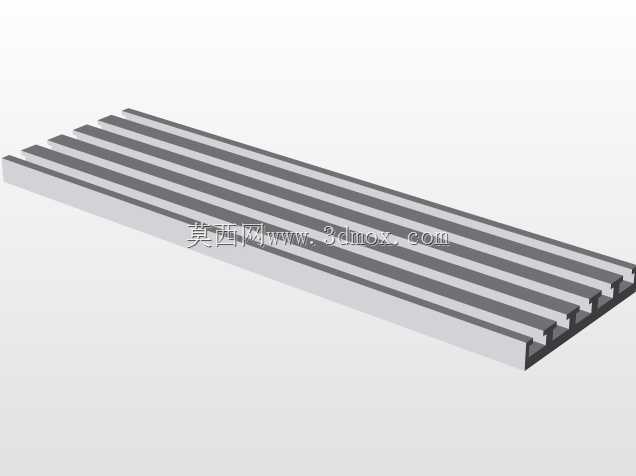

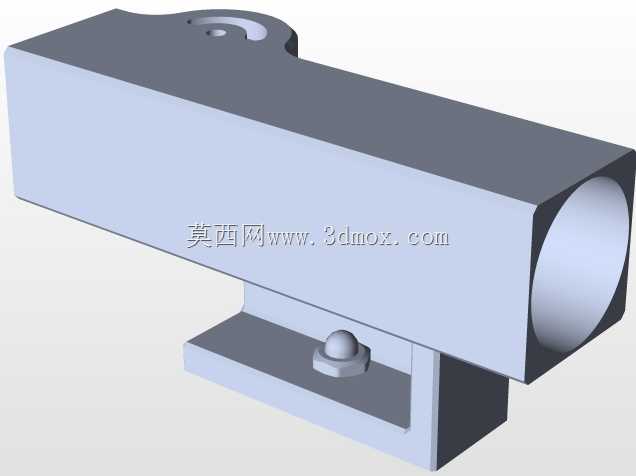

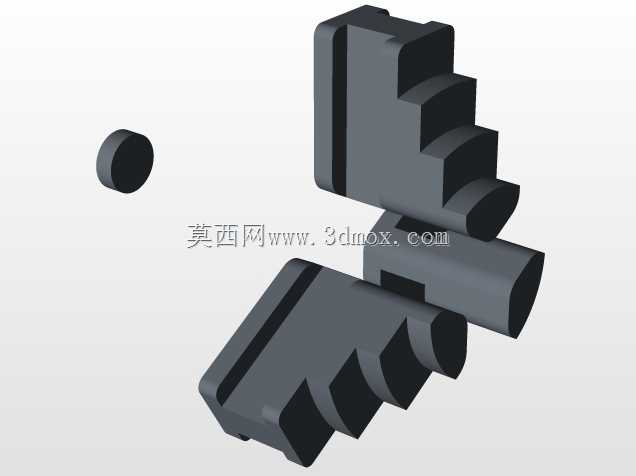

　　从整体结构布局来看，设备采用卧式床身布局，床身作为核心承载基准，采用平行导轨式结构设计，导轨面做了平整化处理，可支撑尾座、刀架组件沿主轴轴线方向滑动调整，滑动副的配合间隙经过合理设计，既保证滑动调节时的顺畅度，也能避免加工过程中组件出现偏移晃动。主轴箱布置在床身左侧，内部集成了主轴传动结构，主轴端部配备卡装结构，可夹持待加工木料的一端，带动木料做定速回转运动，是设备的核心动力输出端；尾座布置在床身右侧，配备可伸缩的顶针结构，可根据待加工木料的长度调整自身在导轨上的固定位置，顶针伸出后顶住木料另一端，与主轴卡装结构配合形成两端支撑的装夹状态，避免长细木料在回转加工中出现挠曲变形。刀架组件布置在主轴与尾座之间的导轨位置，可沿导轨横向滑动、也可做垂直于主轴轴线方向的进给调整，刀架的托板平面可承托车削刀具，加工时可根据车削位置灵活调整刀架位置，保证刀具与木料加工面的距离处于合理操作区间。

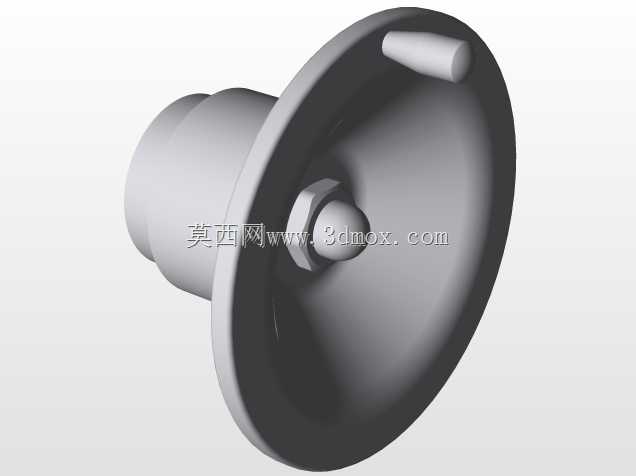

　　在功能特性设计上，这款设备针对小型木加工的操作特点做了适配优化：首先是装夹适配范围，主轴卡装结构搭配尾座顶针的可调行程，可覆盖一定长度区间内的小直径木料加工，满足绝大多数小型木艺工件的尺寸加工需求；其次是操作控件的布置，所有调节锁紧手柄都布置在操作人员易触碰的位置，尾座的锁紧、刀架的固定、顶针的伸缩操作都无需借助额外大型工具，手动即可完成锁紧固定，单人即可完成木料装夹、位置调整、加工操作的全流程，降低了小型加工场景下的操作门槛。床身的导轨面做了耐磨结构设计，长期滑动调节也能保证位置精度，避免因导轨磨损导致尾座、刀架偏移，影响加工工件的同轴度。

　　从安装边界与尺寸适配角度，设备整体外轮廓尺寸控制在桌面设备的合理区间，宽度方向不会超出常规工作台的承载宽度，高度方向适配操作人员坐姿操作的视线与手臂操作范围，操作时无需抬臂或俯身即可完成刀具进给、位置调整的动作，长时间操作也不易产生疲劳。设备底部预留了安装固定孔位，可通过螺栓将设备整体固定在木质或金属工作台面上，加工时可抵消回转切削产生的振动，保证加工过程的稳定性；若无需永久固定，也可通过加装减震垫的方式直接放置于台面，满足临时加工、移动使用的需求。

　　在设计思路上，这款设备没有盲目追求工业级车床的大加工行程与高切削功率，而是聚焦小型木艺加工的核心需求，精简了冗余的结构设计，在保证核心回转加工功能完整的前提下，尽可能压缩设备的整体体积与结构复杂度，降低设备的制造成本与使用门槛。结构设计过程中充分考虑了日常维护的便捷性，导轨面的清洁、传动部位的润滑、易损件的更换都无需拆解复杂的整体结构，普通使用者即可完成日常维护操作。针对木加工过程中产生的木屑问题，床身的导轨结构采用平直式设计，没有易积攒木屑的封闭凹槽，加工后清理木屑时只需用毛刷清扫即可快速清理干净，避免木屑卡入滑动副影响组件滑动顺畅度。

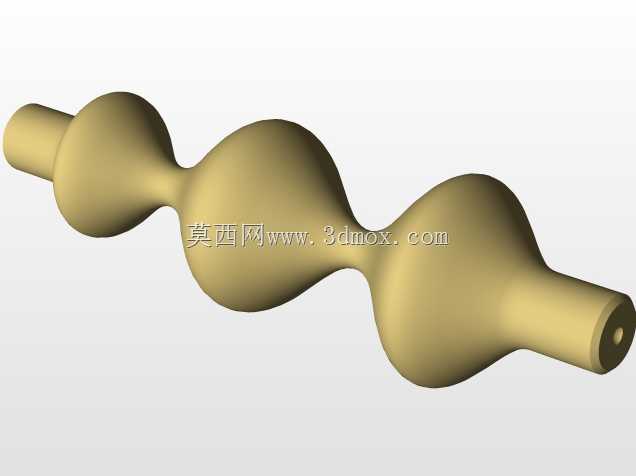

　　实际使用场景中，这款设备可适配多种小型木艺加工工序：装夹方形小木料后可车削成回转类的圆柱、圆锥、曲面造型，搭配不同的车刀可完成粗车、精车工序，后续更换打磨、抛光配件即可完成工件的表面处理，无需反复拆装木料更换设备，从毛坯到成品的全工序都可在这台设备上完成。对于手工木艺创作者来说，这类微型车床可以完成大型工业车床无法适配的小尺寸精细工件加工，比如小型木质吊坠、木柄配件、工艺笔杆、迷你木旋摆件的制作，加工精度可满足手工创作的需求，同时设备占用空间小，即使是面积有限的个人工作室也能轻松放置。在院校实训场景中，这类设备操作风险低、结构直观，可帮助初学者快速理解车床回转加工的基本原理，掌握车削加工的基本操作逻辑，作为入门级实训设备适配基础教学需求。
