十字盘头螺钉配六角螺母紧固组件

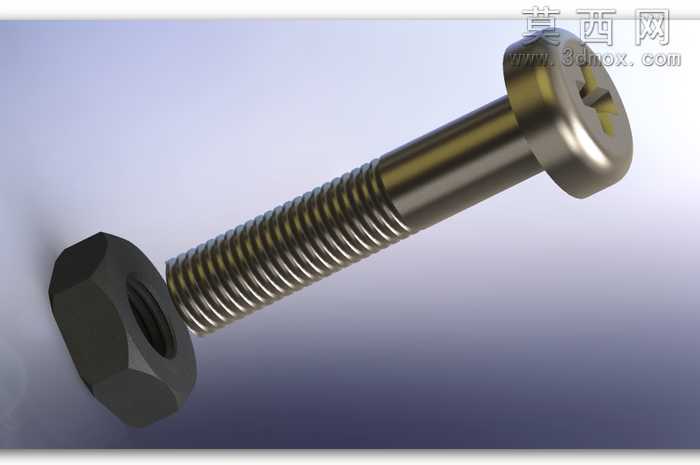

本作品为螺纹紧固连接组件的三维建模成果，完整还原了十字槽盘头螺钉与六角螺母的配合形态。建模过程中首先梳理紧固件的标准结构参数，针对螺钉部分，先绘制盘头的回转截面轮廓，通过回转特征生成螺钉头部基体，再在头部端面绘制十字槽的截面草图，采用拉伸切除命令完成槽型结构的构建，保证槽位的对称度与尺寸精度符合通用紧固件的规范要求；螺杆部分以圆形草图为基础拉伸生成杆体，随后通过螺旋线命令生成与公称直径匹配的螺旋路径，绘制牙型截面后沿路径扫描切除出完整的三角螺纹结构，螺纹牙的角度、螺距参数均参照通用公制螺纹标准设置，还原螺纹的真实啮合形态。针对六角螺母部分，先绘制正六边形草图拉伸生成六方基体，在中心位置绘制内螺纹的小径圆孔，同样通过螺旋扫描切除的方式生成内螺纹结构，保证内螺纹与螺钉外螺纹的参数匹配，能够实现无干涉的旋合装配，同时在螺母的端面边缘添加合理的倒角特征，还原实际五金零件的工艺细节。材质与渲染阶段，为螺钉赋予经镀锌钝化处理的金属材质，调整金属材质的反射率、粗糙度参数，模拟镀锌层略带冷调的银白金属光泽，还原表面细腻的金属质感；为六角螺母赋予发黑处理的金属材质，调整材质的漫反射颜色为深灰黑色，适当降低高光强度，模拟发黑处理后哑光偏暗的金属表面效果。场景搭建时采用柔和的渐变背景，添加多组辅助光源调整光影角度，突出螺纹牙型的起伏结构、螺钉头部与螺母的棱角细节，通过光影层次展现金属零件的立体感与材质差异。建模过程中严格控制各特征的尺寸比例，保证螺钉与螺母装配后同轴度符合设计要求，螺纹旋合段无结构干涉，整体模型既还原了标准紧固件的真实结构特征，也通过渲染效果直观展现了不同表面处理工艺下的零件外观差异，可作为机械设计教学、紧固件结构认知、装配演示场景的三维素材使用。
