苏联M4223型指针式直流伏特计结构

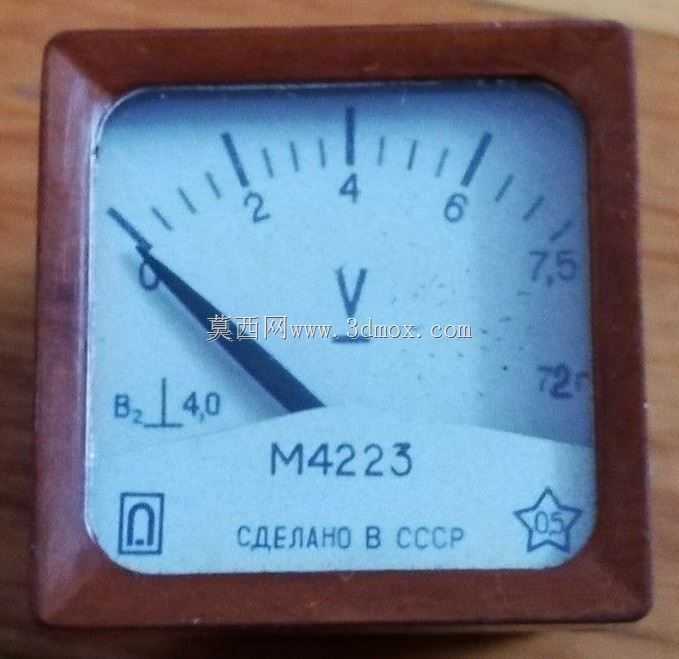

　　这款指针式直流伏特计是早期工业配电、实验台架、老旧机电设备控制柜上常见的电压测量部件，整体采用方形嵌入式安装结构，金属外壳做了圆角钝化处理，避免安装过程中划伤操作人员手部，同时金属壳体可以有效屏蔽外界电磁干扰，保证测量指针的偏转稳定性，不会因为周边接触器、继电器动作产生的杂散磁场出现读数跳变的问题。从结构设计来看，表盘采用白色哑光印刷面板，刻度线做了粗细区分，主量程刻度用粗黑标识，细分刻度用细线标注，中心位置印有标准电压单位符号，表盘下方标注了仪表型号与生产标识，左下角的精度标识明确了该表的测量误差等级，选型时可以直接根据现场测量精度要求匹配，不需要额外查阅冗余参数表。指针采用轻量化铝合金材质制作，尾部做了配重平衡处理，

　　不管是垂直安装还是倾斜一定角度安装在设备面板上，都不会因为自身重力产生读数偏移，指针尖端做了窄边收窄处理，和刻度线的重合度更高，操作人员站在设备正前方1米范围内都可以清晰读取电压数值，不需要凑近面板辨识。安装边界方面，该表采用面板嵌入式卡装结构，外壳后侧预留了接线端子的安装空间，整体嵌入深度适配常规2毫米厚的冷轧钢控制柜面板，安装时只需要在面板上开出对应尺寸的方孔，将表体从面板正面推入，后侧用配套的金属卡箍锁紧即可，不需要额外打固定螺丝，安装效率很高，后期维护更换时只需要松开卡箍就可以从正面取出表体，不需要拆解控制柜后侧的走线槽，非常适合工业现场的快速运维场景。从功能特性来说，这款伏特计属于磁电式模拟测量仪表，

　　内部采用永磁体加动圈的核心结构，测量回路串联了高精度分压电阻，可以直接并联在被测直流回路两端，不需要额外加装分流器或者变送器，接线方式简单，两根进线直接对应正负极接线柱，反接时指针会反向偏转，现场接线时可以直接通过指针状态判断接线极性，不需要额外用万用表核对线路。实际应用场景中，这类仪表常被用在老旧工业设备的直流控制回路电压监测、实验室直流电源输出电压显示、小型发电机组直流励磁回路电压指示等位置，相比数字式电压表，它的指针偏转可以直观反映电压的波动趋势，操作人员扫一眼就可以判断回路电压是否在正常区间，不需要读取具体数字的变化过程，对于需要快速判断设备运行状态的工位来说，这种模拟显示的方式反而比数字屏更有优势。设计过程中，

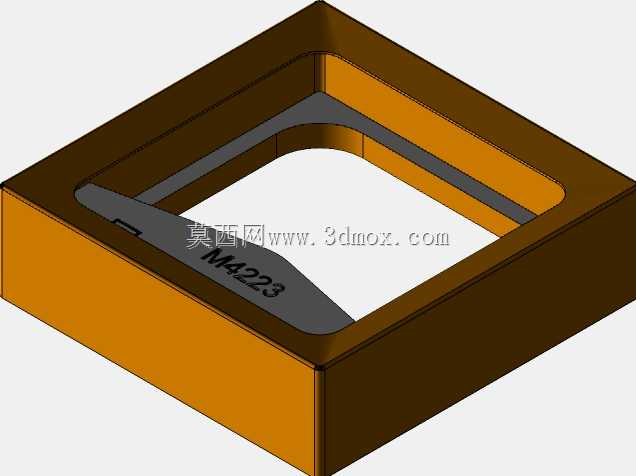

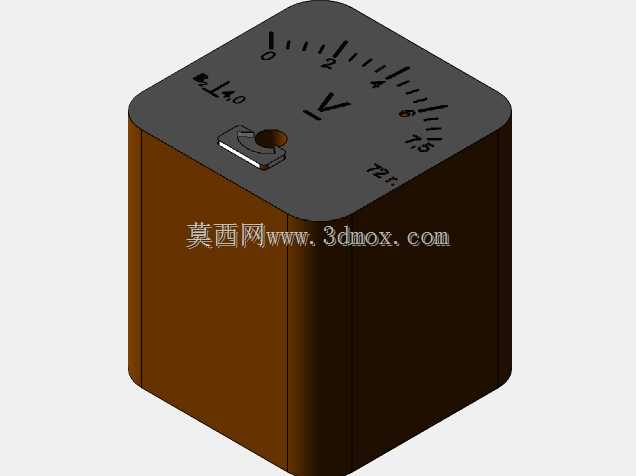

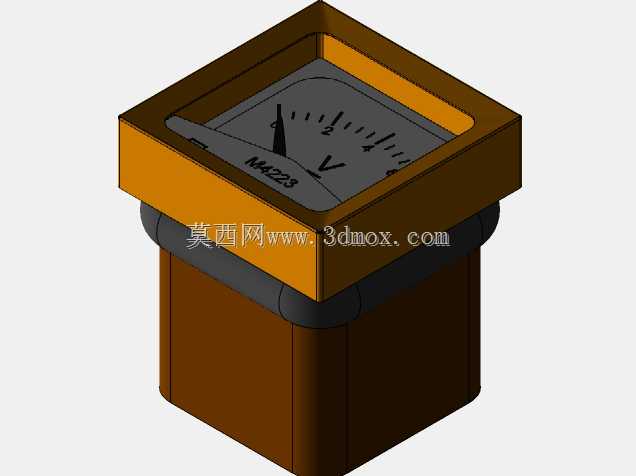

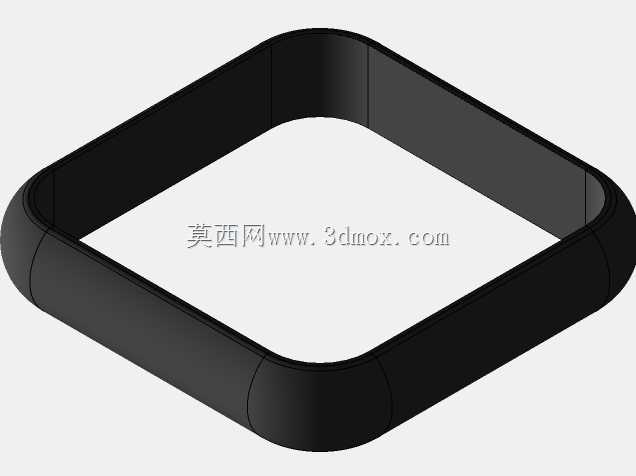

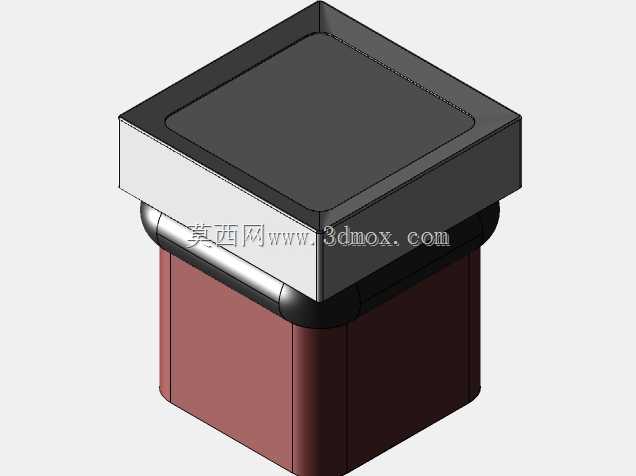

　　表盘的刻度非线性修正做了专门的匹配，因为磁电式仪表的动圈偏转角度和电流是线性关系，但分压电阻的温度漂移会带来小量程段的读数误差，所以在刻度印刷时针对低电压区间做了细微的刻度间距调整，保证全量程范围内的测量精度都符合标注的等级要求。外壳的边框做了突出面板的设计，高出安装面板大概3毫米左右，既可以防止面板上的冷凝水顺着缝隙流入表体内部，也可以避免操作人员擦拭面板时误碰指针造成机械损伤。表体后侧的接线端子采用铜质镀镍材质，抗氧化能力强，长期在高温高湿的工业车间环境下使用也不会出现接触电阻变大的问题，接线时可以适配1.5平方毫米的多股铜芯线，拧紧力矩控制在0.8牛米左右就可以保证连接可靠，不会因为设备运行的振动出现接线松动的情况。从建模还原的角度来说，这款模型完整复刻了实物的外观细节，包括表盘上的印刷标识、指针的形状、外壳的倒角弧度、后侧的安装结构，做结构设计时可以直接将这个模型导入控制柜的面板装配体中，核对安装开孔尺寸、突出面板的高度、和周边按钮指示灯的安装间距，避免出现安装干涉的问题，也可以用于老旧设备的数字化测绘存档，为后续的设备改造、备件替换提供准确的三维尺寸参考。
