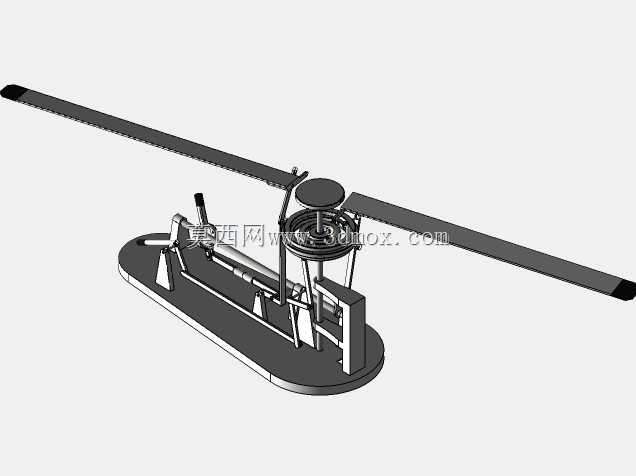

木质DIY直升机主旋翼传动结构

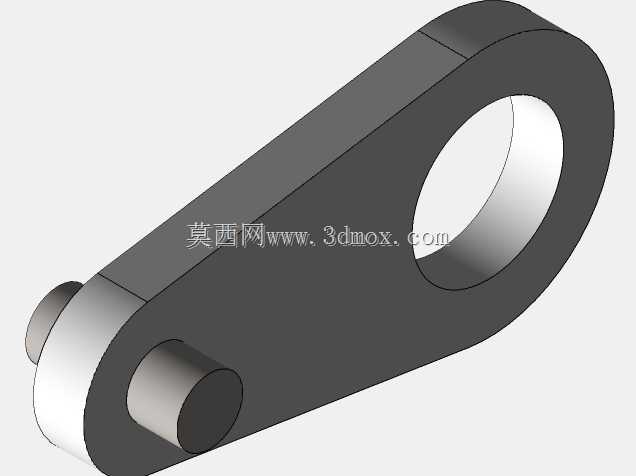

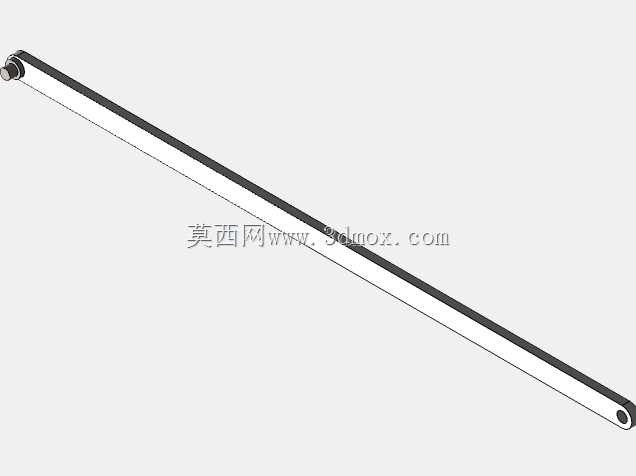

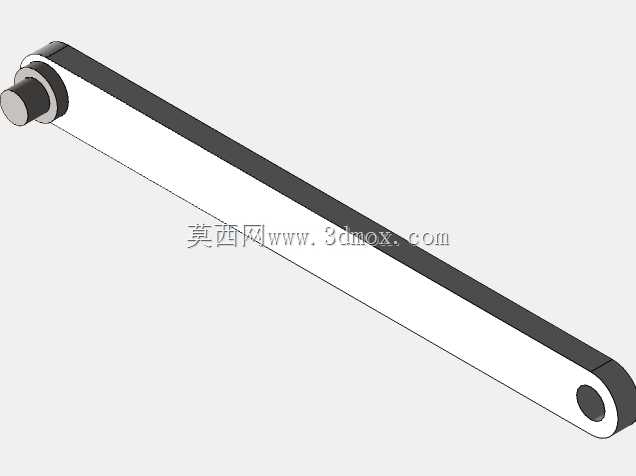

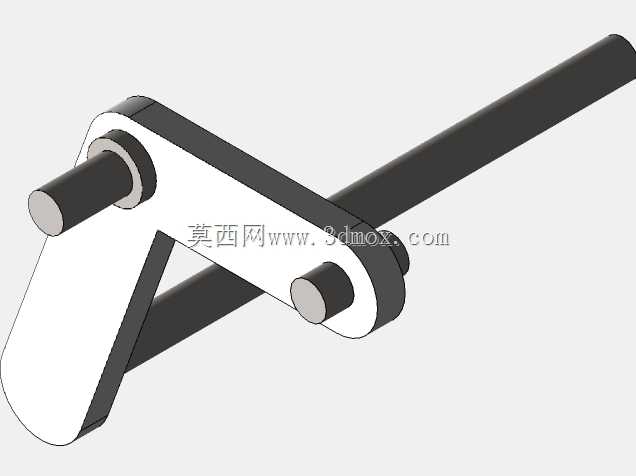

　　这套木质直升机主旋翼结构，面向航模DIY爱好者与机械原理教学场景设计，整体采用实木构件拼接完成，无需金属紧固件即可实现旋翼的旋转传动演示，可用于中小学科创实践、航模原理展示、手工机械结构教学等场景，也可作为桌面动态摆件直观展示旋翼机构的运动逻辑。从功能实现来看，整套结构通过底座上的手动驱动连杆输入动力，经多级木质连杆与曲柄结构传递扭矩，最终带动主轴上的旋翼总成完成周向旋转，同时配套的涡卷弹簧结构可在驱动行程末端实现自动回位，无需额外设置复位机构即可完成往复驱动动作，适配手动操作的输入特性，避免刚性传动带来的构件卡滞或断裂问题。设计过程中优先考虑木质材料的加工特性，所有构件均采用平板切割即可成型，无需复杂的曲面加工或多轴铣削工序，

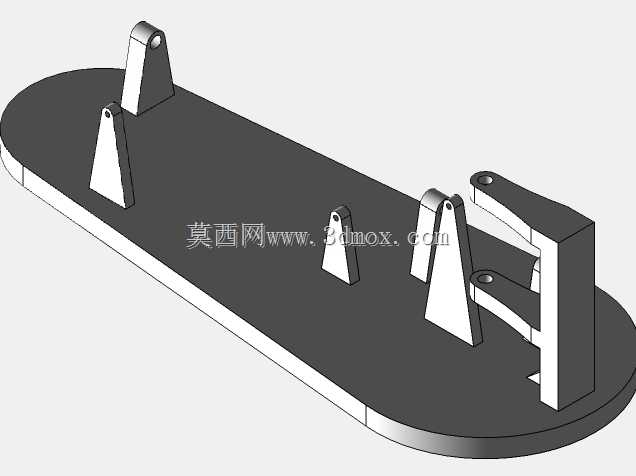

　　普通激光切割机甚至手工线锯即可完成所有零件的加工，零件之间的连接采用木质销轴配合间隙配合设计，装配时无需胶水粘接即可完成整体组装，方便后期拆解调整或更换损坏构件。外形尺寸方面，整套结构底座采用椭圆型木质底板，长轴方向尺寸控制在200mm以内，短轴方向尺寸约80mm，旋翼展向总长度约320mm，整体高度不超过120mm，放置于桌面时不会占用过多空间，旋翼旋转时的扫掠边界距离底座边缘预留了15mm的安全余量，避免转动过程中桨叶触碰周边物体。安装边界上，底座底部为平整平面，可直接放置于水平桌面使用，也可通过底座上预留的两个直径4mm的安装孔，配合木螺丝固定于展示台或实训台面上，固定后整体结构的重心落在底座几何中心范围内，

　　旋翼高速旋转时不会出现明显的振动偏移。结构细节上，旋翼桨叶采用等截面矩形木质条带，桨尖位置做了黑色标识处理，转动时可直观观察到桨叶的运动轨迹，桨毂位置采用铰接式设计，允许桨叶在小范围内做挥舞动作，模拟真实直升机旋翼的铰接受力特性，帮助学习者理解旋翼的运动补偿原理。传动链路中所有的转动副均采用大间隙配合设计，适配木质材料的膨胀系数，在不同温湿度环境下都不会出现转动卡滞的问题，驱动连杆的行程经过反复校核，手动按压时的驱动力控制在5N以内，操作手感轻盈，即使是低龄学生也可轻松驱动旋翼转动。整套结构没有采用任何金属弹性件，复位功能完全依靠木质涡卷簧实现，涡卷簧的厚度与宽度经过多轮调试，既可以提供足够的回弹力带动驱动杆复位，

　　又不会因为弹力过大导致操作费力或者构件断裂，涡卷簧与主轴的连接采用嵌入式卡槽设计，装配时直接卡入主轴卡槽即可，无需额外的紧固件固定。在实际教学场景中，这套结构可拆解为动力输入、传动换向、扭矩传递、旋翼执行四个独立模块，每个模块都可单独拆解观察运动原理，帮助学习者快速理解曲柄连杆机构、涡卷弹簧储能、旋翼传动的基础机械原理，相比纯理论教学更具直观性。作为DIY手工制作项目，所有零件的厚度统一采用3mm椴木层板，材料获取门槛低，加工难度小，普通爱好者无需专业加工设备即可完成整套作品的制作，装配完成后可通过调整连杆的连接位置改变旋翼的转速比，适配不同的操作手感需求。
