苏联M4248型指针式毫安电流表结构

　　这款指针式毫安电流表的三维结构还原，完整呈现了磁电系模拟电表的内部装配逻辑，从外框安装卡扣到内部磁路组件、线圈游丝、刻度盘的配合关系都做了精准复刻，适合做老式电气设备维修复刻、教学演示模型搭建时的结构参考。从实际应用场景来看，这类毫安级电流表早年多用于通讯机房的电源回路监测、小型实验台的直流电流采样、老式工业控制盘的回路电流指示，尤其是苏制电气设备的配套仪表，在早年的通讯站点、小型发电配电点位都有大量部署，用来直观显示0-100mA区间的直流电流数值，不需要额外供电，依靠被测电流驱动表头偏转即可读数，在没有数显仪表的年代，这类直读式表头是电气回路状态监测的核心部件。

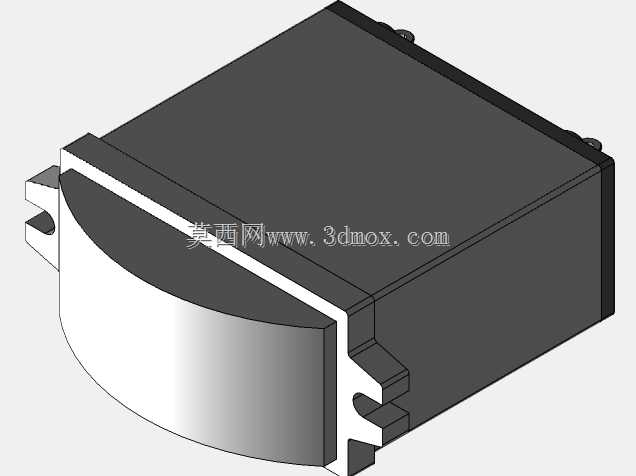

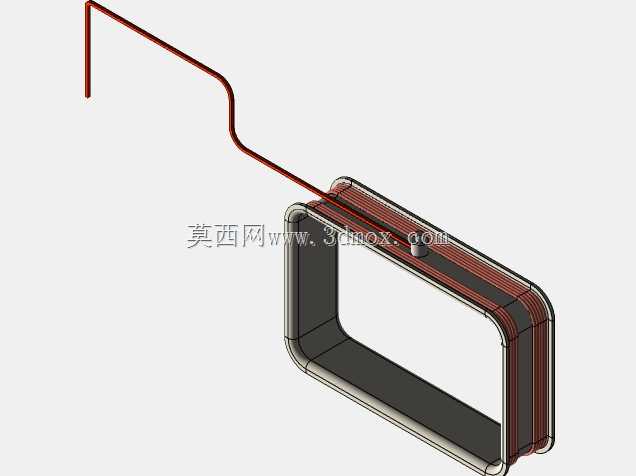

　　从功能特性上看，该表属于磁电系直流电流表，内部采用永久磁钢提供恒定磁场，带转轴的动圈通过游丝提供复位力矩，当被测电流通过动圈时，动圈在磁场中受安培力带动指针偏转，偏转角度与通入电流大小呈线性关系，配合刻度盘即可直接读取电流数值。模型里还原了表壳侧面的弹性安装卡扣，这类卡扣是嵌入式安装的典型结构，安装时只需要在面板上开出对应尺寸的方孔，将表体推入即可靠卡扣卡紧在面板上，不需要额外螺丝固定，适配厚度1-3mm的金属或绝缘面板，在老式通讯机柜、实验台面板上安装十分便捷。

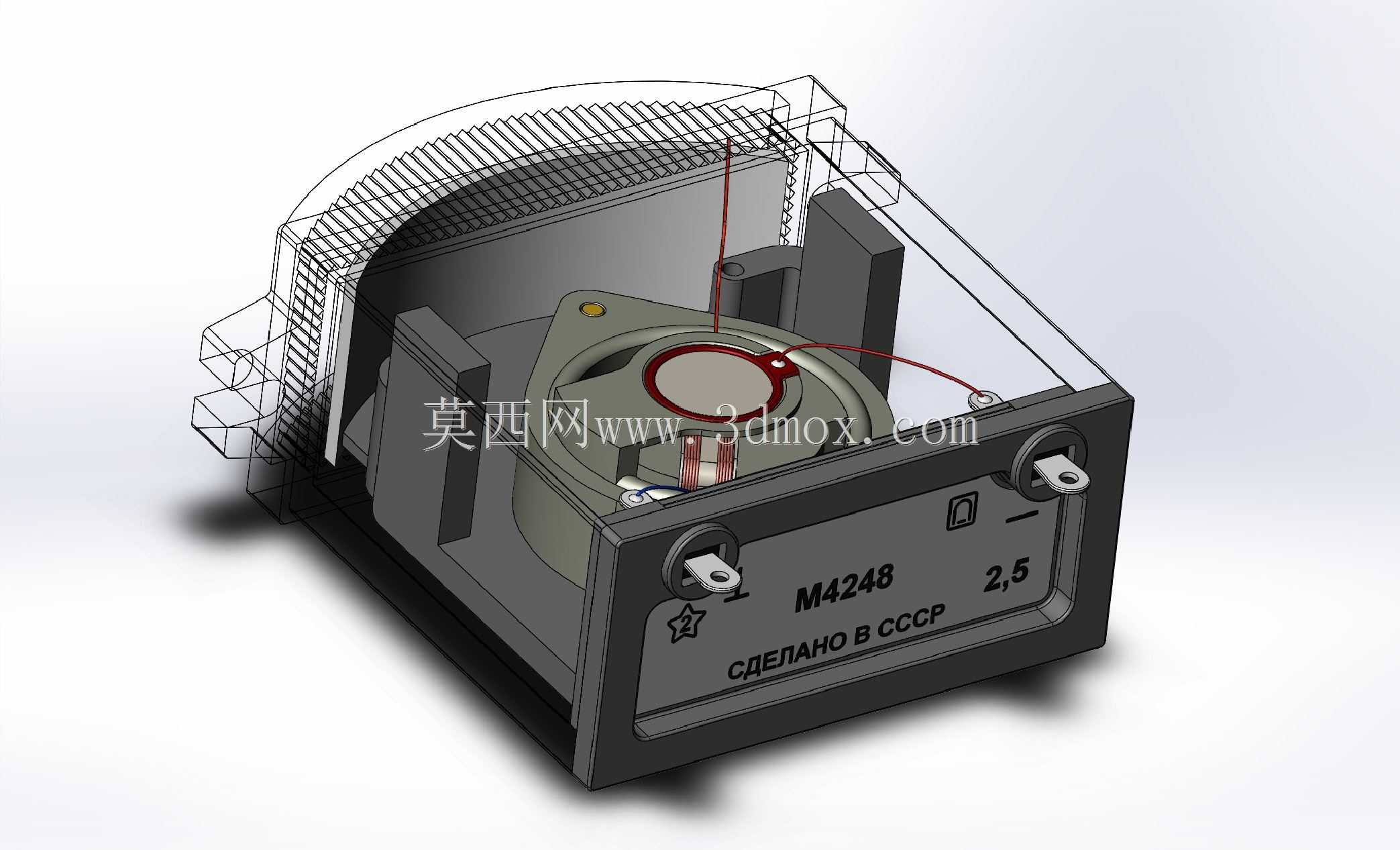

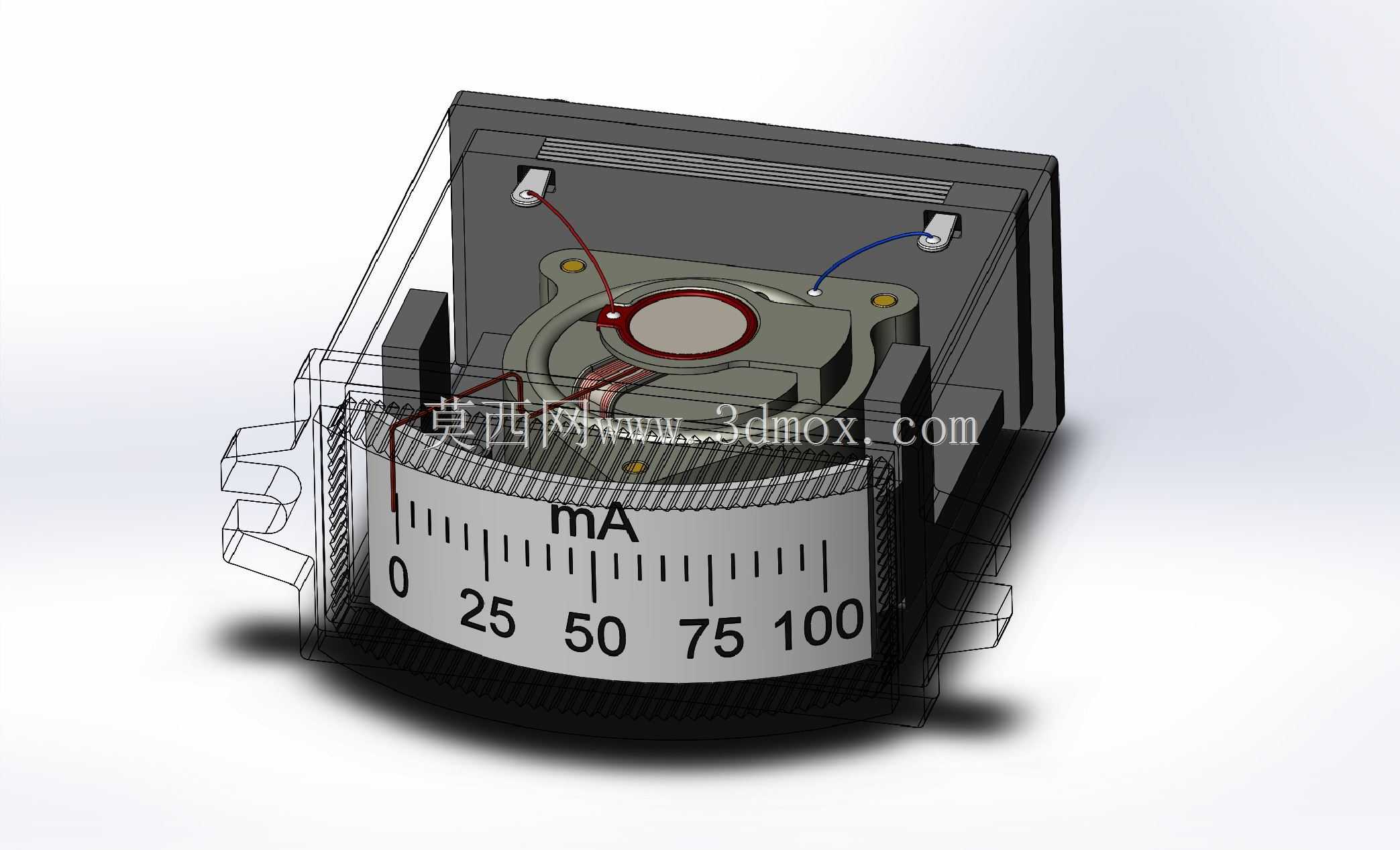

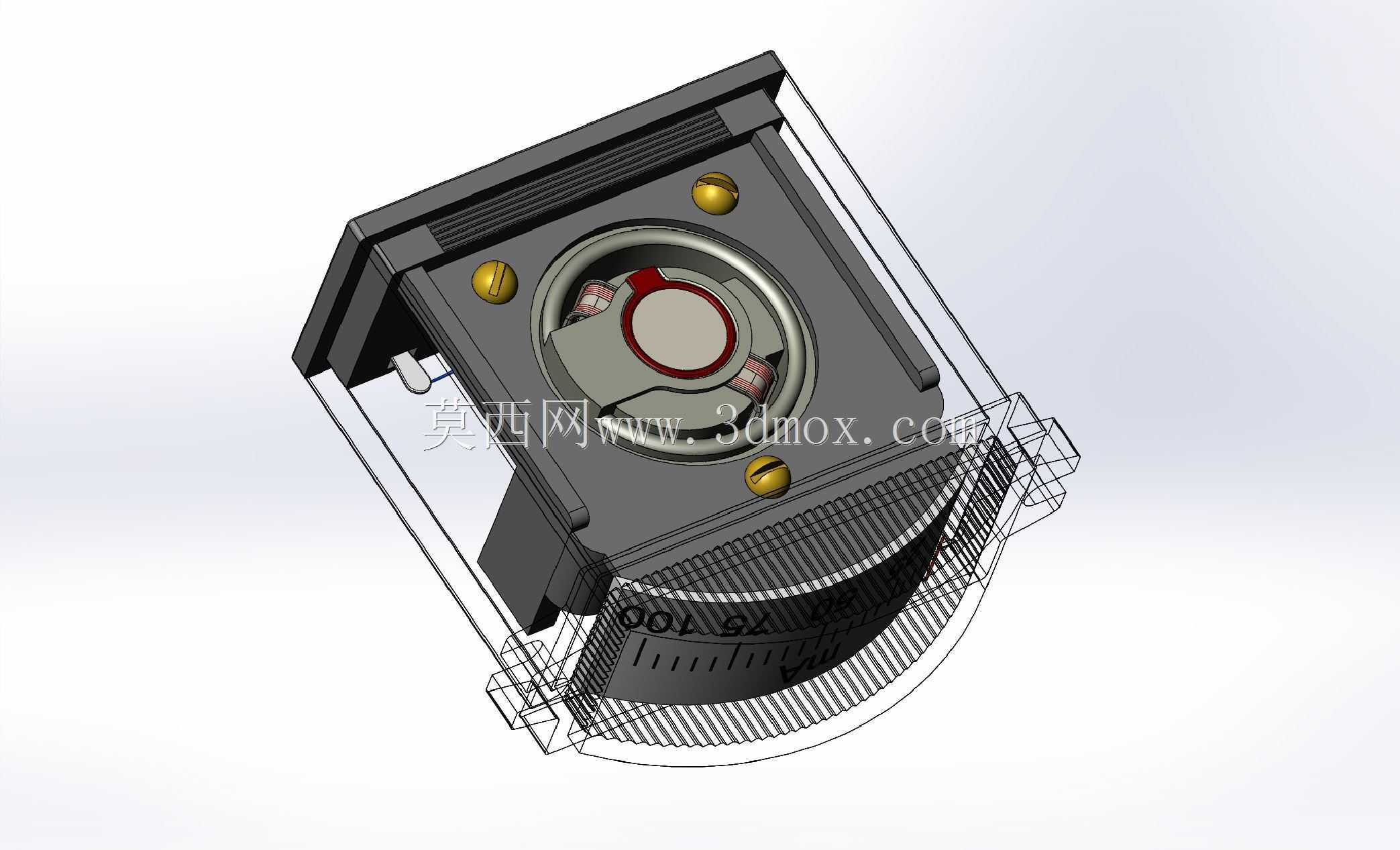

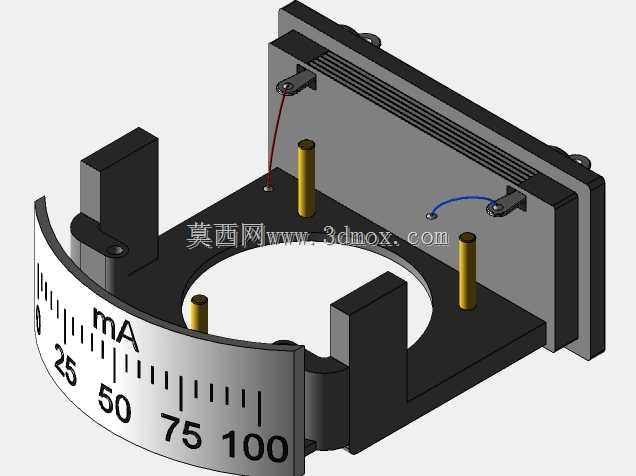

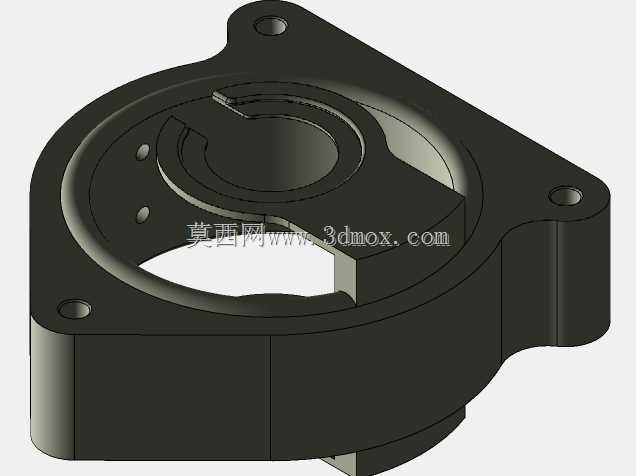

　　设计思路上，这款表采用了半透明的表盖结构，既可以保护内部动圈、游丝等精密部件不受灰尘、机械碰撞损伤，又能清晰观察指针位置，刻度盘采用弧形印刷，刻度从0到100mA均匀分布，每25mA做长刻度标识，每5mA做中刻度，每1mA做短刻度，配合指针尖部的位置可以实现1mA左右的读数精度，满足早年通讯设备电流监测的精度需求。内部磁钢采用外置式结构，将动圈置于磁钢的气隙当中，气隙磁场均匀分布，保证偏转角度与电流的线性度，游丝同时承担了向动圈导入电流和提供反作用力矩的双重作用，两个接线端子布置在表体后部，分别对应电流的正负极，接线时需要注意极性，接反会导致指针反向偏转打弯表针。

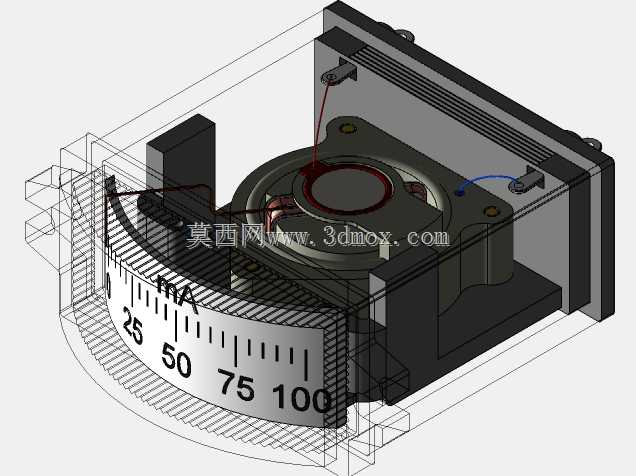

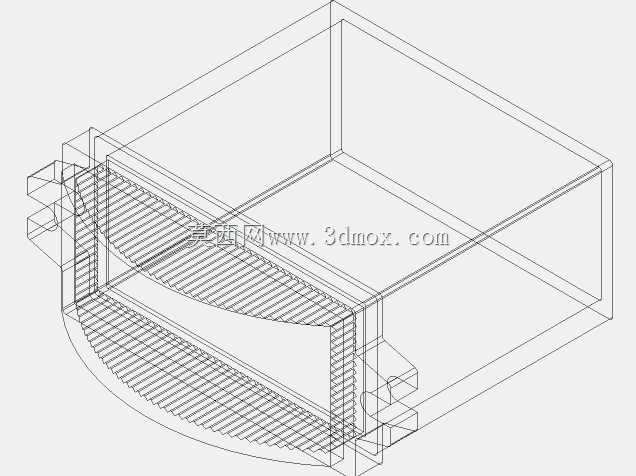

　　从安装边界尺寸来看，该表属于方形嵌入式表头，正面外框尺寸适配常规的小型面板安装位，表体后部的磁钢组件突出深度控制在合理范围，不会占用机柜内部过多空间，后部接线端子的间距满足常规绝缘接线要求，不需要额外做绝缘隔离处理。模型中还还原了内部的接线走线，从接线端子到游丝、动圈的连接路径都做了呈现，可以清晰看到电流的流通路径，对于理解磁电系电流表的工作原理有直观的帮助。这类复古表头现在除了老式设备维修替换外，也常被用于复古风格的DIY电子设备、蒸汽朋克风格的装置制作，精准的三维结构可以帮助制作者快速完成安装位的设计、适配结构的调整，不需要反复测绘实物尺寸，大幅缩短设计周期。在做电气实训装置的搭建时，这类结构模型也可以用来拆解展示磁电系仪表的内部构造，让学习者直观理解磁路、动圈、游丝、刻度盘的配合关系，比平面原理图更有实操参考价值。需要注意的是，这类毫安表本身只能通过小电流，如果要测量更大电流需要在外部分流电阻，模型中呈现的是表头本身的结构，不包含外附分流器的部分，在选型使用时需要根据被测电流大小选配对应规格的分流器，避免大电流直接通入表头烧毁动圈。
