两款通讯设备配套便携钥匙挂饰结构设计

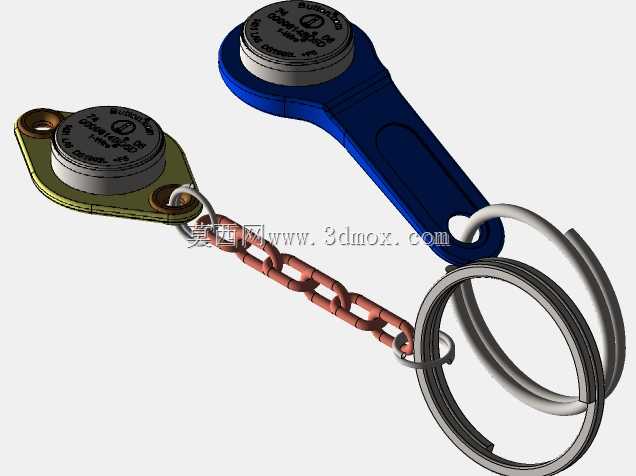

　　本次呈现的两款钥匙挂具，主要面向通讯设备运维、外勤作业场景的随身配件需求设计，适配对讲机等手持通讯终端的配套身份识别、权限管控使用场景，解决外勤作业中通讯设备专用钥匙易丢失、易混淆的实际问题。先从实际使用场景来看，户外通讯作业、安保巡逻、赛事保障等场景下，作业人员往往需要随身携带多台通讯设备的专用调校钥匙、权限开启钥匙，普通钥匙挂具没有标识区分，紧急取用的时候很容易拿错，耽误设备调校、频道切换的响应速度，这两款挂具在设计时就针对性做了标识区域的预留，钥匙本体的圆形端面可以激光镌刻设备编号、频道信息、权限标识，作业人员拿取时可以快速识别对应钥匙，不用反复核对。从结构设计思路来看，两款挂具采用了差异化的安装固定逻辑，

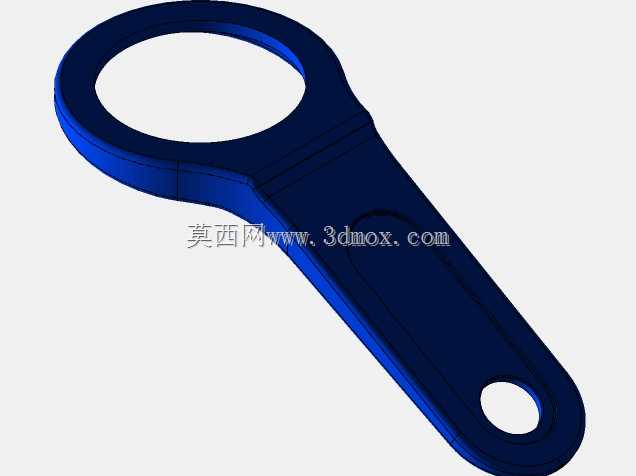

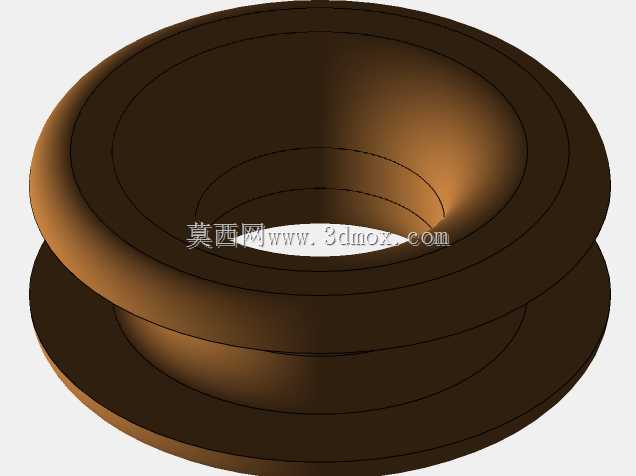

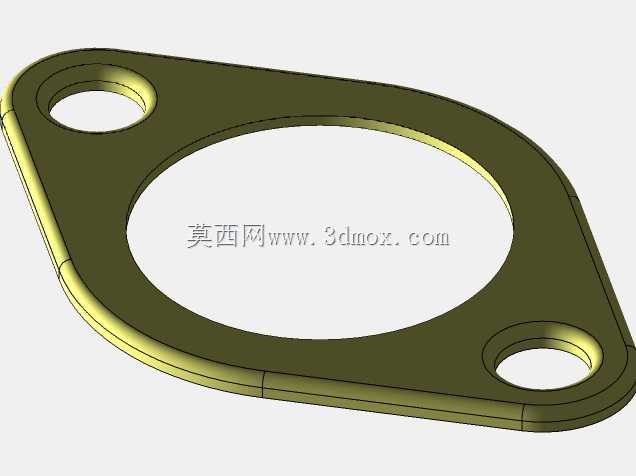

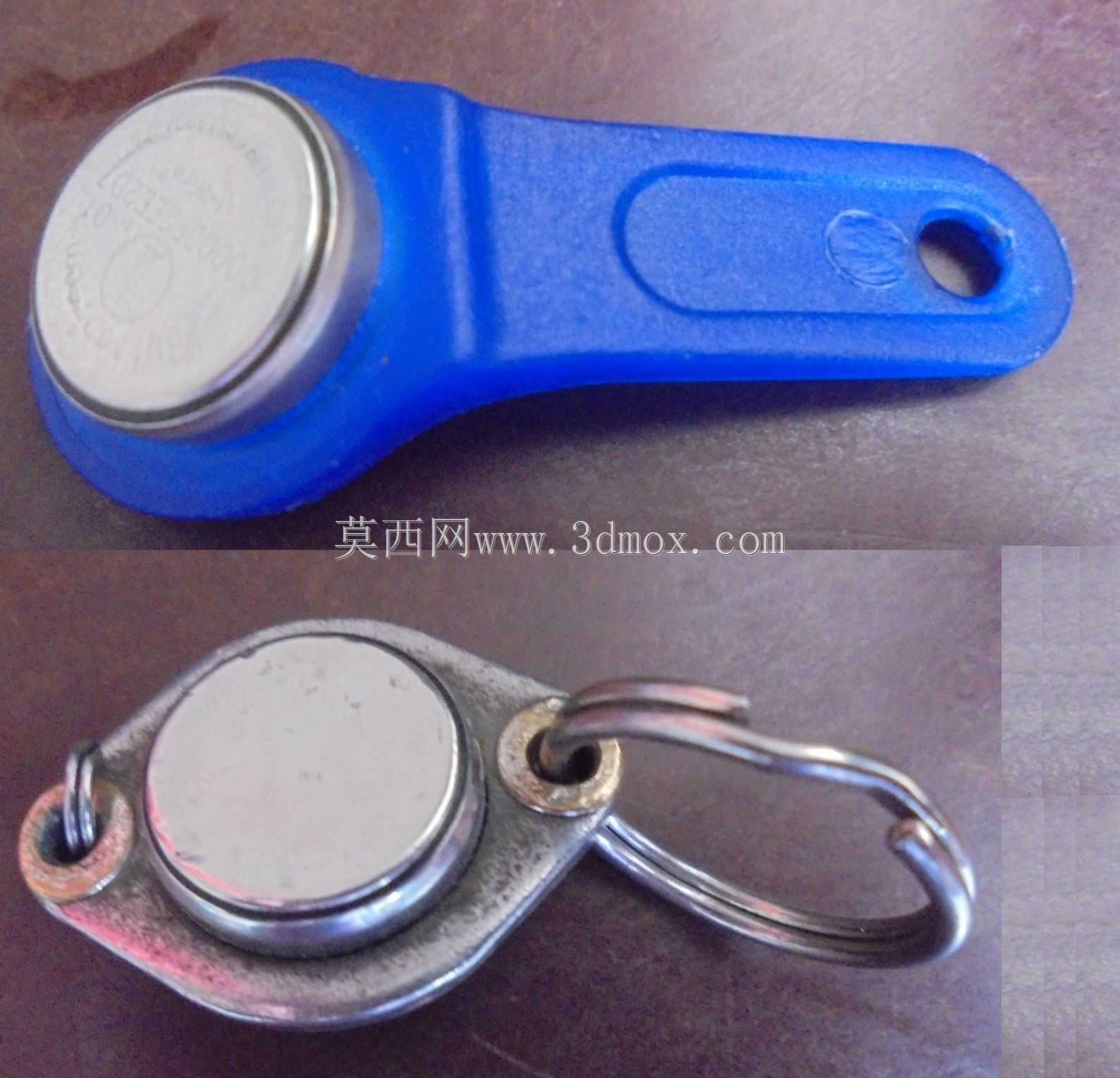

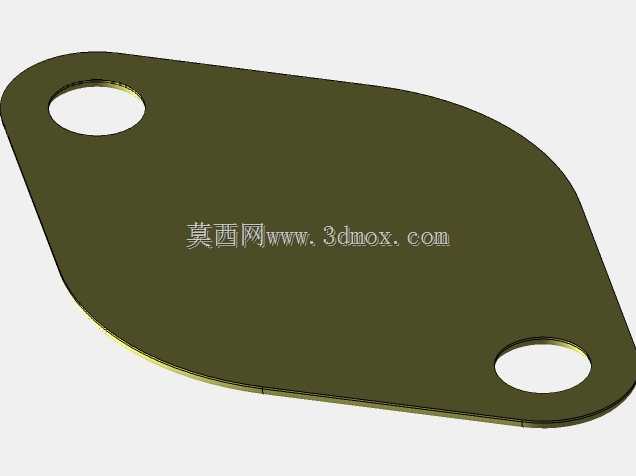

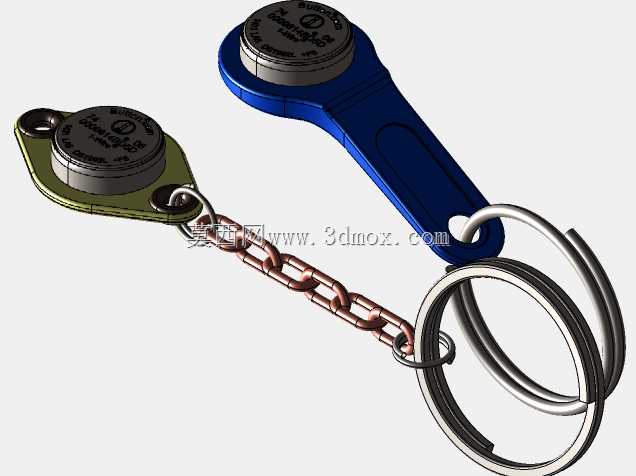

　　蓝色款采用一体化注塑包胶结构，钥匙芯体被完全包裹在硬质工程塑料基座内，基座尾部直接预留钥匙圈穿装孔，不需要额外加装连接配件，整体结构没有多余的拼接缝隙，适合多雨、多尘的户外作业场景，包胶层可以缓冲日常磕碰的冲击力，避免钥匙芯体的金属编码面被刮花磨损；橄榄绿款采用金属冲压基座加双安装孔的设计，基座通过两个铜质衬套的安装孔可以直接固定在工装腰带、设备包的织带上，也可以通过铜质连接环搭配短链与钥匙圈连接，适配不同的随身挂载习惯，双孔固定的结构不会因为单孔受力出现基座旋转歪斜的问题，挂载后钥匙的标识面始终朝向外侧，方便快速识别。再看外形尺寸与安装边界，蓝色款基座整体长度控制在45mm以内，最大宽度22mm，厚度8mm，穿装孔内径6mm，

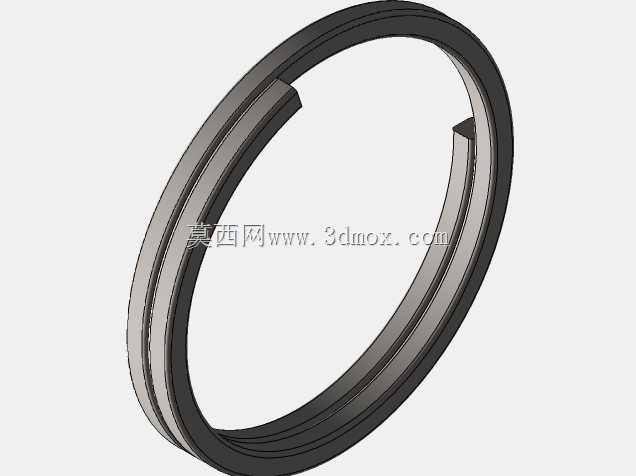

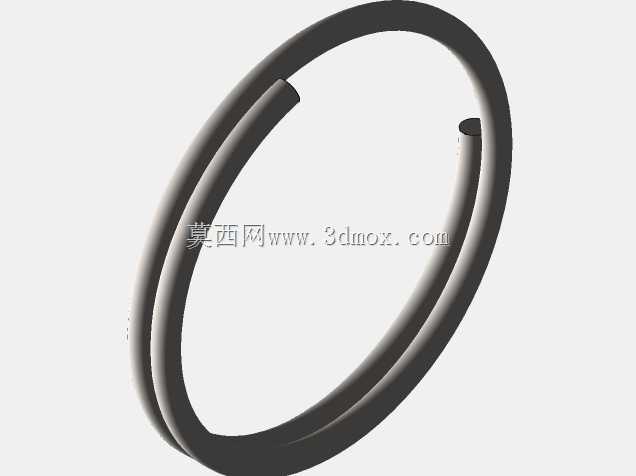

　　可以适配直径5mm以内的标准金属钥匙圈，整体重量不超过15g，挂在钥匙串上不会增加过多的随身负重；橄榄绿款基座最大长度38mm，最大宽度26mm，厚度6mm，两个安装孔的中心距为24mm，适配标准宽度20mm的织带穿装，连接铜环的内径5mm，可以搭配线径3mm以内的金属链或者钥匙圈，短链的单节链环长度8mm，整体连接后挂具的活动摆幅控制在30mm以内，走动时不会出现大幅晃动剐蹭衣物的问题。功能特性层面，两款挂具的钥匙芯体都采用防锈金属材质冲压成型，表面的编码区域做了凹陷处理，镌刻的标识不会因为日常摩擦出现模糊脱落的问题，钥匙圈采用弹簧钢材质绕制，开口处的回弹力度经过调校，反复开合1000次以上依然能保持足够的夹持力，

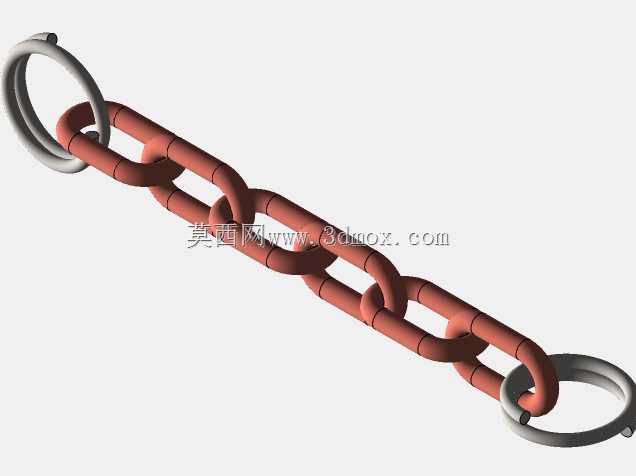

　　不会出现钥匙意外脱落的情况；橄榄绿款的连接链采用紫铜材质加工，表面做了防氧化处理，长期使用不会出现锈迹污染衣物的问题，链环之间的连接间隙控制在0.2mm以内，不会出现链环互相卡滞导致挂具无法灵活转动的问题。从实际使用的适配性来看，这两款挂具除了可以挂载对讲机专用钥匙之外，也可以兼容小型储物柜钥匙、设备箱锁钥匙的挂载需求，基座的标识区域可以根据使用场景替换不同的标识内容，不需要重新开模制作基座，只需要更换芯体的镌刻内容就能适配不同的使用场景，大幅降低了多场景适配的加工成本。结构建模过程中，所有的安装孔位、配合间隙都按照通用五金配件的公差标准做了预留，包胶结构的壁厚控制在2mm，既保证了足够的结构强度，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲的问题；金属基座的边缘都做了R1.5的圆角处理，没有尖锐的棱角，日常拿取、挂载的时候不会划伤手部或者勾挂衣物面料。钥匙芯体与基座的配合采用过盈压装的结构，压装后芯体与基座的结合力不低于50N，日常使用中不会出现芯体从基座中脱落的问题，不需要额外添加粘接剂固定，装配工序简单，适合批量加工生产。
