木制框架穿环解环益智玩具结构

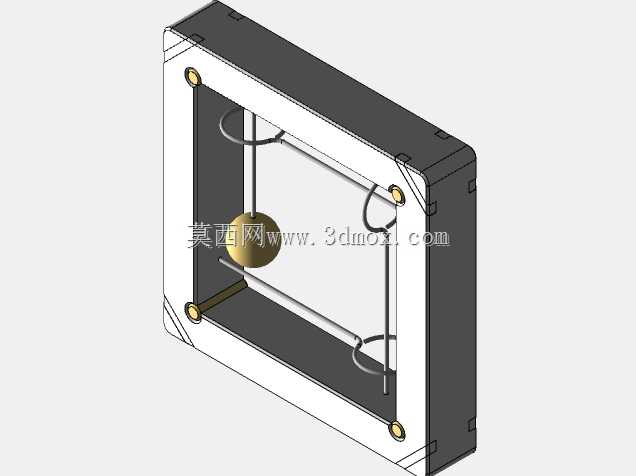

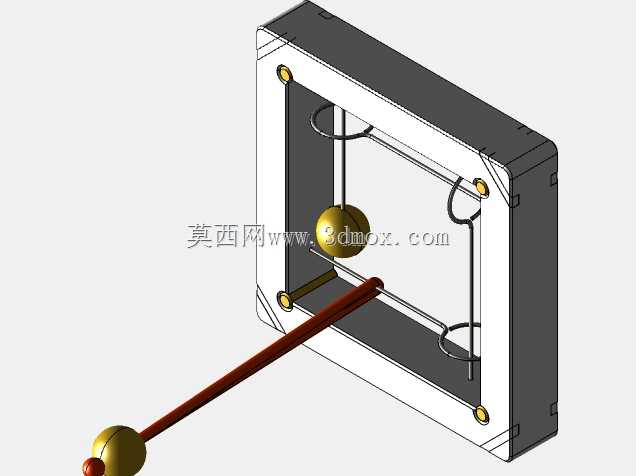

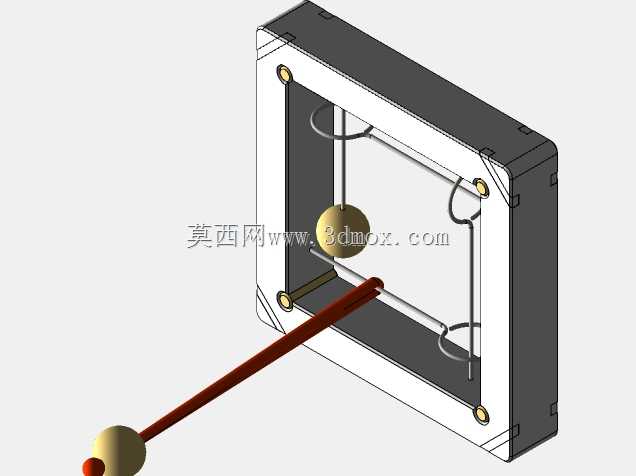

　　该结构为经典解环类益智玩具的实体化设计，整体采用方形实木外框作为承载基体，框体边角做45度斜接拼接，拼接位置嵌入金属定位销做紧固，避免长期把玩过程中框体出现松脱开裂问题，框体内侧开设浅槽用于固定金属绕制的轨道杆件，轨道采用冷拔钢丝弯折成型，表面做镀锌防锈处理，弯折处均做圆弧过渡，没有尖锐棱角，避免把玩时划伤手部。轨道上设置有三个固定金属环与一个可滑动的活动金属环，固定环分别位于轨道的上侧、下侧与右侧位置，活动环可沿水平段金属杆滑动，同时可在竖直段轨道间做穿移动作。穿杆部分采用实木圆棒做握持段，端头嵌入金属配重球，配重球直径略大于固定环的内孔直径，避免操作过程中杆件从环内整体脱出，配重球端头做小圆角处理，穿杆与轨道接触的位置做减摩设计，长期滑动也不会出现卡滞问题。

　　从实际使用场景来看，这类益智玩具主要用于休闲益智场景，既可以作为日常休闲的把玩物件，也可作为青少年逻辑思维训练的教具，通过调整穿杆的角度、滑动活动环的位置，让穿杆依次穿过各个固定环最终从框架内脱出，整个过程需要操作者理清环与杆的空间位置关系，锻炼空间想象能力与逻辑推导能力。设计过程中首先确定了外框的整体尺寸，外框整体为正方形结构，外轮廓尺寸控制在成年人单手握持的舒适范围内，框体截面尺寸兼顾结构强度与轻量化需求，不会因为过重导致长时间把玩产生疲累感，内部轨道的排布预留了足够的操作空间，穿杆在转动、穿移动作过程中不会与框体内壁发生干涉，活动环的滑动行程经过反复校核，确保每个穿环步骤都有足够的操作余量，不会出现行程不足导致无法解环的问题。

　　结构设计上充分考虑了木制构件与金属构件的连接可靠性，金属轨道与木框的连接位置采用过盈配合嵌入木框的预设孔位，嵌入深度足够保证连接强度，不需要额外粘接剂即可实现牢固固定，同时方便后期如果出现金属件变形时的更换维护。所有金属构件的边缘都做了倒钝处理，木制构件的外表面做打磨光滑处理，没有毛刺飞边，握持手感舒适。整个结构没有额外的紧固件、易脱落小零件，所有构件都连接在框架主体上，避免小零件脱落造成误吞风险，适配全年龄段的使用需求。

　　从建模实现的角度来看，木框部分采用实体拉伸加斜接切除的方式完成建模，拼接位置的定位销采用同轴心配合装配，金属轨道部分采用3D草图绘制路径后扫描成型，各个金属环采用圆形轮廓扫描后添加圆角特征，穿杆部分的配重球采用球体与圆棒组合建模，装配过程中对活动环添加滑动配合，对穿杆添加转动与滑动的组合配合，模拟实际把玩时的运动状态，可通过运动仿真验证整个解环过程的动作可行性，排查结构干涉问题，确保实际生产装配后可以正常实现解环功能。这类木制益智玩具的生产不需要复杂的加工设备，木框可通过常规的木料切割、打磨、钻孔工序完成加工，金属轨道可通过钢丝弯折设备批量成型，装配工序简单，生产成本可控，适合小批量手工生产也适合规模化量产。
