便携伸缩式休闲垂钓竿三维结构设计

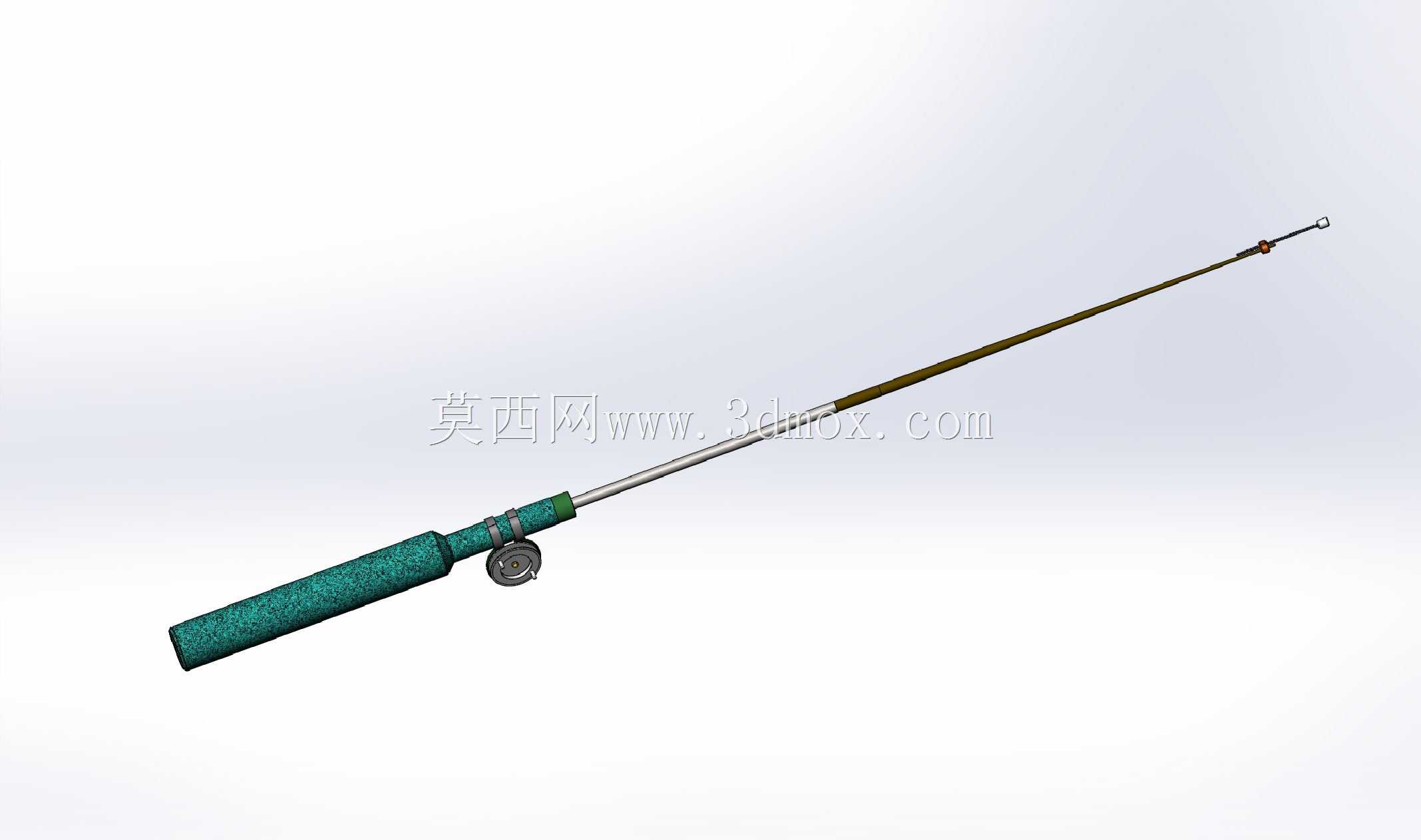

　　这款垂钓竿的三维结构设计，核心围绕户外休闲垂钓场景的实际使用需求展开，整体采用伸缩式竿体结构，收纳状态下长度仅为展开状态的六分之一左右，可轻松放入普通户外背包、车载储物格甚至大号渔具挎包侧袋，完全适配野钓、塘钓、短途出行垂钓等多种需要频繁移动钓点的场景，解决了传统长节竿携带不便、收纳占用空间大的痛点。从结构功能划分来看，整竿可分为握把段、轮座固定段、伸缩竿节段、竿稍导环段四个核心部分，各段之间采用过盈配合加锥面定位的连接方式，完全伸出后相邻竿节的配合面长度不小于单节竿体长度的12%，保证抛投、溜鱼过程中竿节不会出现松脱、晃动感，同时锥面定位的设计也能让收竿过程顺畅，不会出现卡节、抱死的问题。握把段采用带防滑纹理的包覆式设计，

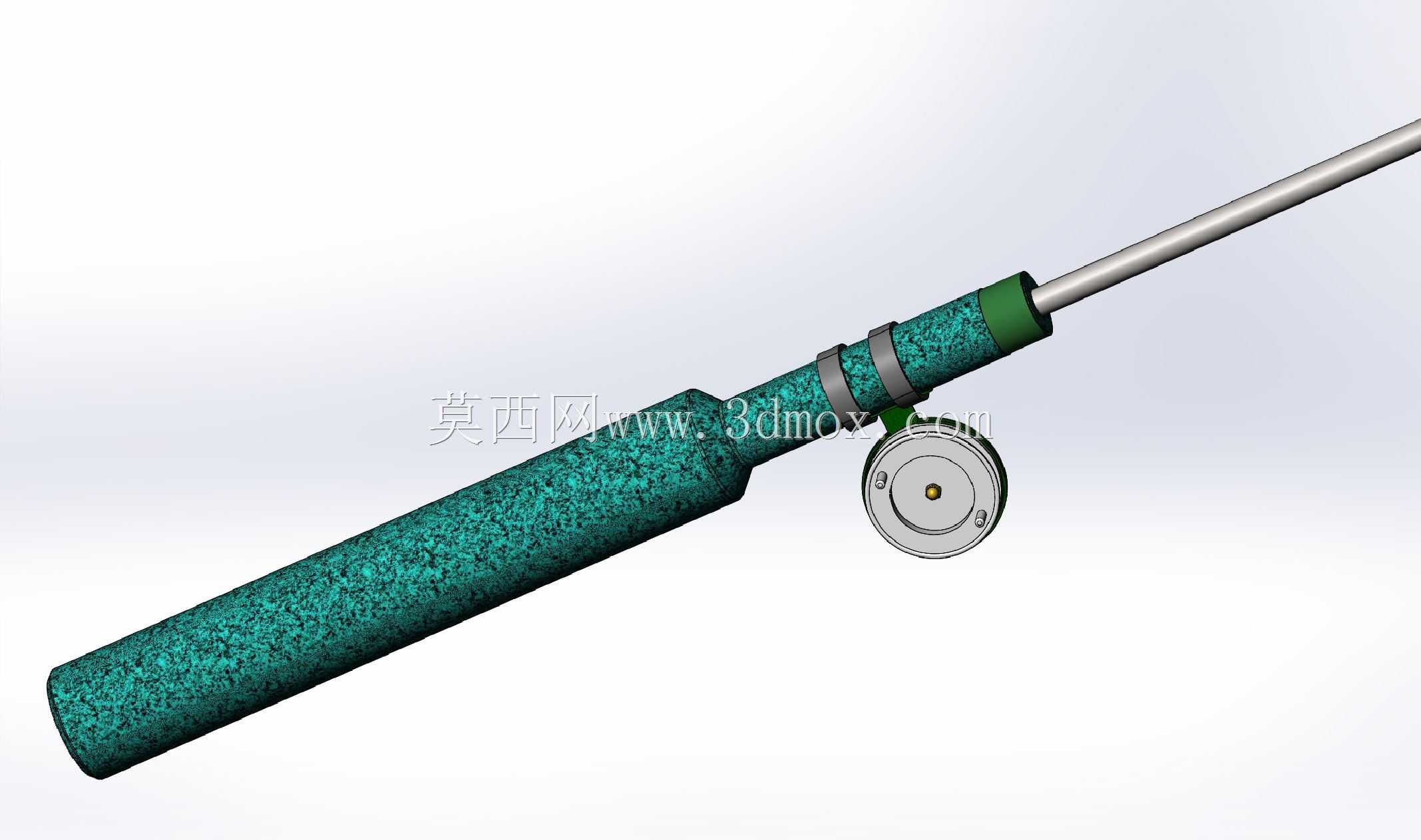

　　握持区域的直径控制在28mm-32mm区间，符合成年男性手掌自然握持的人机工程尺寸，表面的凹凸纹理可在手部沾水、沾有饵料黏液的情况下依然保持足够摩擦力，避免扬竿时出现打滑脱手的情况。轮座部分集成在握把前端，采用旋紧式固定结构，可适配市面上绝大多数常规尺寸的纺车式渔轮，固定卡爪的行程范围覆盖10mm-18mm的轮脚安装尺寸，安装时只需将渔轮轮脚卡入上下卡爪之间，旋紧前端的锁紧螺母即可完成固定，不需要额外的工具辅助，轮座与竿体采用一体化嵌装结构，受力时可将渔轮的拉力均匀传递到整段握把竿体上，避免局部应力集中导致的轮座断裂问题。伸缩竿节部分采用逐节变径的设计，从靠近握把的第一节到最前端的竿稍，直径逐节减小，整体锥度控制在1.2:

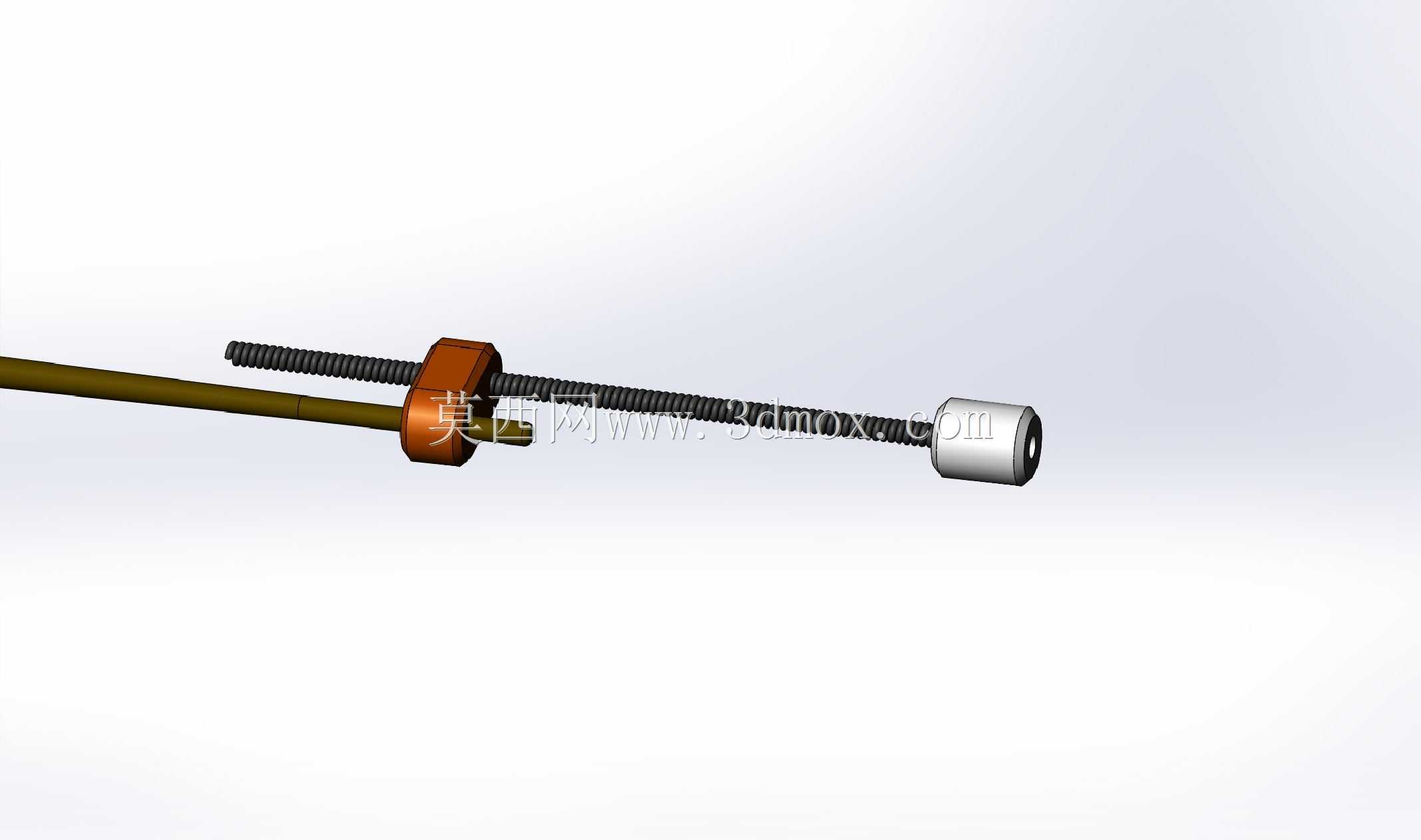

　　100左右，这个锥度比例既保证了竿体整体的韧性，在中鱼时能通过竿体的均匀弯曲卸除鱼的冲击力，又能保证竿体有足够的刚度，抛投钓组时不会出现竿体过度晃动导致的抛投精度下降问题。每节竿体的前端都装有嵌入式陶瓷导环，导环的内圈采用光滑陶瓷材质，抛投和收线时鱼线从导环内穿过，可大幅降低鱼线与导环之间的摩擦系数，减少鱼线磨损，延长鱼线使用寿命，同时导环的支架采用不锈钢材质冲压成型，与竿体之间采用高强度粘接加机械压合的双重固定方式，即使承受较大的侧向拉力也不会出现导环脱落、移位的情况。竿稍部分是整根钓竿灵敏度最高的区段，采用更细的变径设计，顶端装有旋转式顶环，可避免鱼线在顶环处缠绕打结，当鱼咬钩带动钓线时，竿稍会产生明显的点动、弯曲形变，

　　垂钓者可通过竿稍的动作准确判断咬钩时机。从安装边界来看，这款钓竿完全伸出后总长度控制在1.8米左右，属于短节便携钓竿范畴，适配0.5号到3号的常规鱼线，可抛投重量在1g到10g之间的钓组，完全满足小型水域垂钓鲫鱼、白条、小体型鲤鱼等常见淡水鱼种的使用需求。设计过程中对各段竿体的壁厚做了差异化处理，靠近握把的受力较大的底节竿体壁厚控制在1.2mm左右，逐节向竿稍递减，最前端的竿稍壁厚控制在0.3mm左右，在保证整体结构强度的前提下尽可能降低竿体自重，整竿带轮总重量控制在120g以内，长时间持竿垂钓也不会出现手臂酸胀的问题。各活动配合面都预留了0.02mm-0.05mm的装配间隙，既保证伸缩动作顺畅，又不会因为间隙过大导致竿体伸出后出现晃动，导环的安装位置经过反复校准，所有导环的中心处于同一条直线上，保证鱼线收放过程中不会与导环支架产生剐蹭，降低抛投阻力的同时减少鱼线磨损。轮座的锁紧螺母表面做了滚花处理，即使在手部沾水的情况下也能轻松旋紧或松开，方便快速更换渔轮。握把尾端设计有平整的端面，垂钓间隙可将钓竿竖直立在平整地面上，不需要额外的竿架支撑，尾端还预留了挂绳孔，可加装失手绳，避免钓竿被鱼拖入水中。
