公制毫米刻度金属钢直尺结构设计

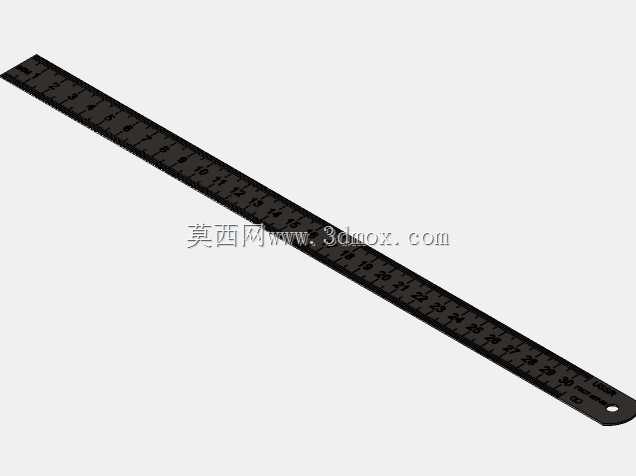

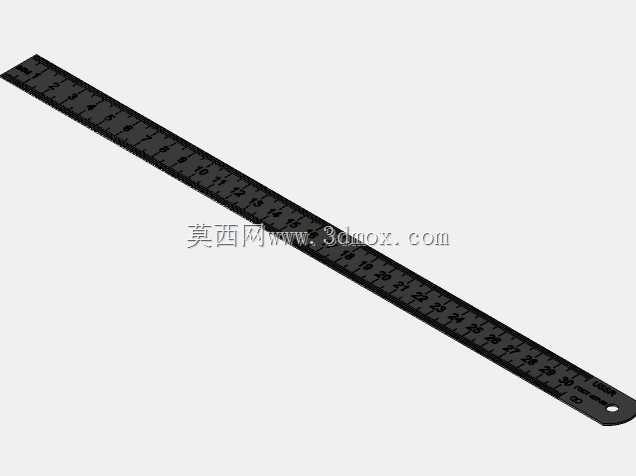

　　日常加工与教学场景里，钢直尺是最基础也最容易被忽略的测量工具，很多新手建模时容易把它做的过于理想化，忽略实际使用中的细节偏差。这款钢直尺采用全金属不锈钢材质打造，整体为长条形薄片状结构，主体厚度控制在1mm左右，既保证了测量时的贴合度，又避免过薄容易弯折变形的问题，整体长度为300mm量程，是车间工位、学校教学、办公室绘图场景里最常用的量程规格，覆盖了绝大多数小尺寸零件测量、图纸划线、物料裁切的尺寸需求。

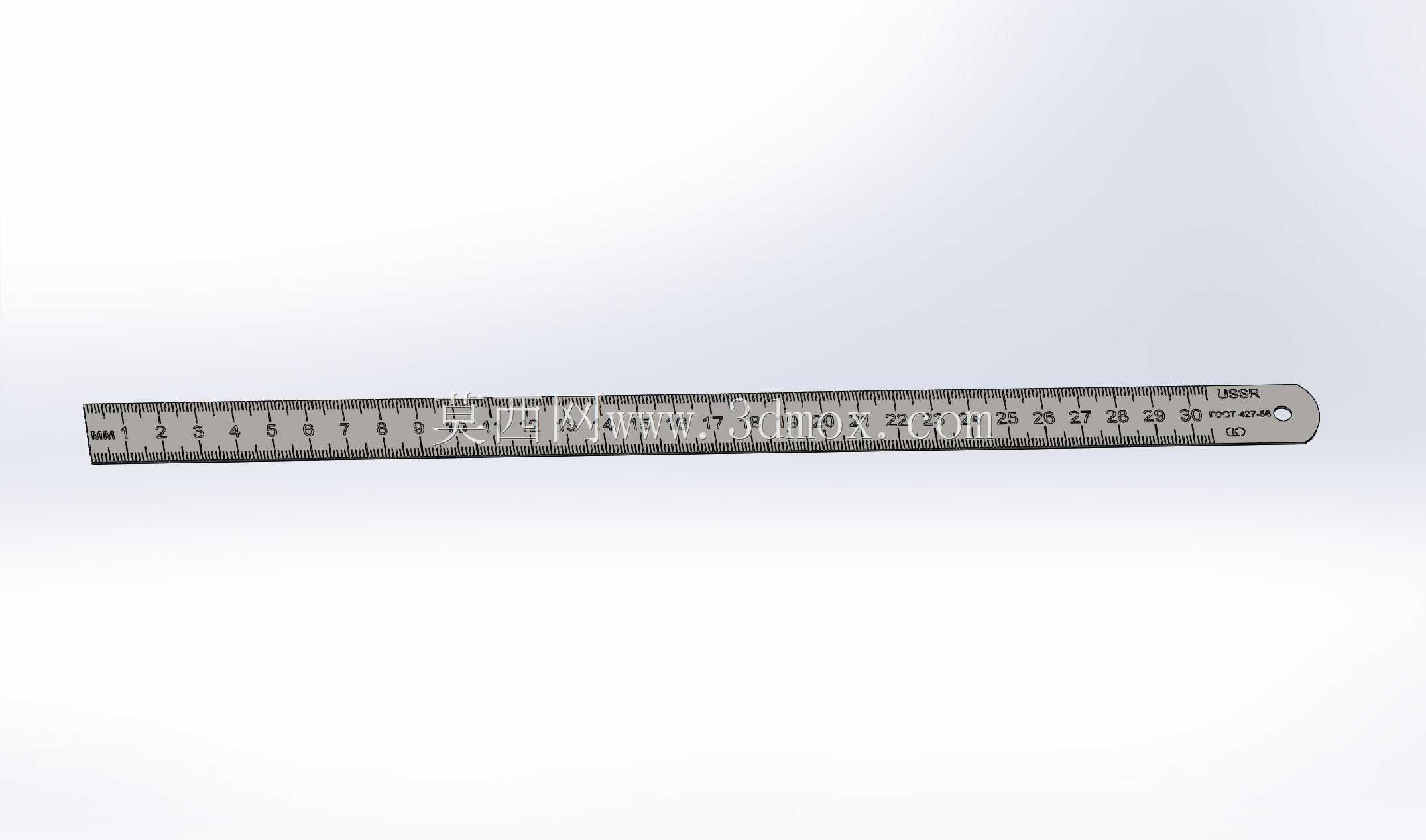

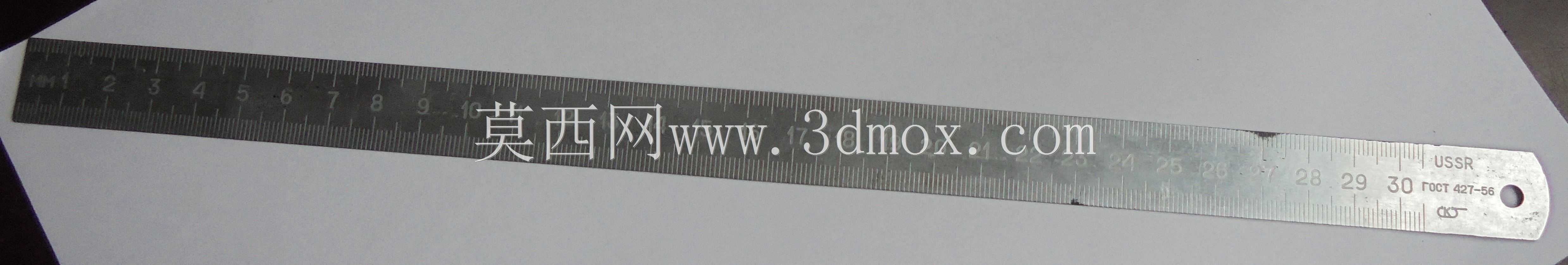

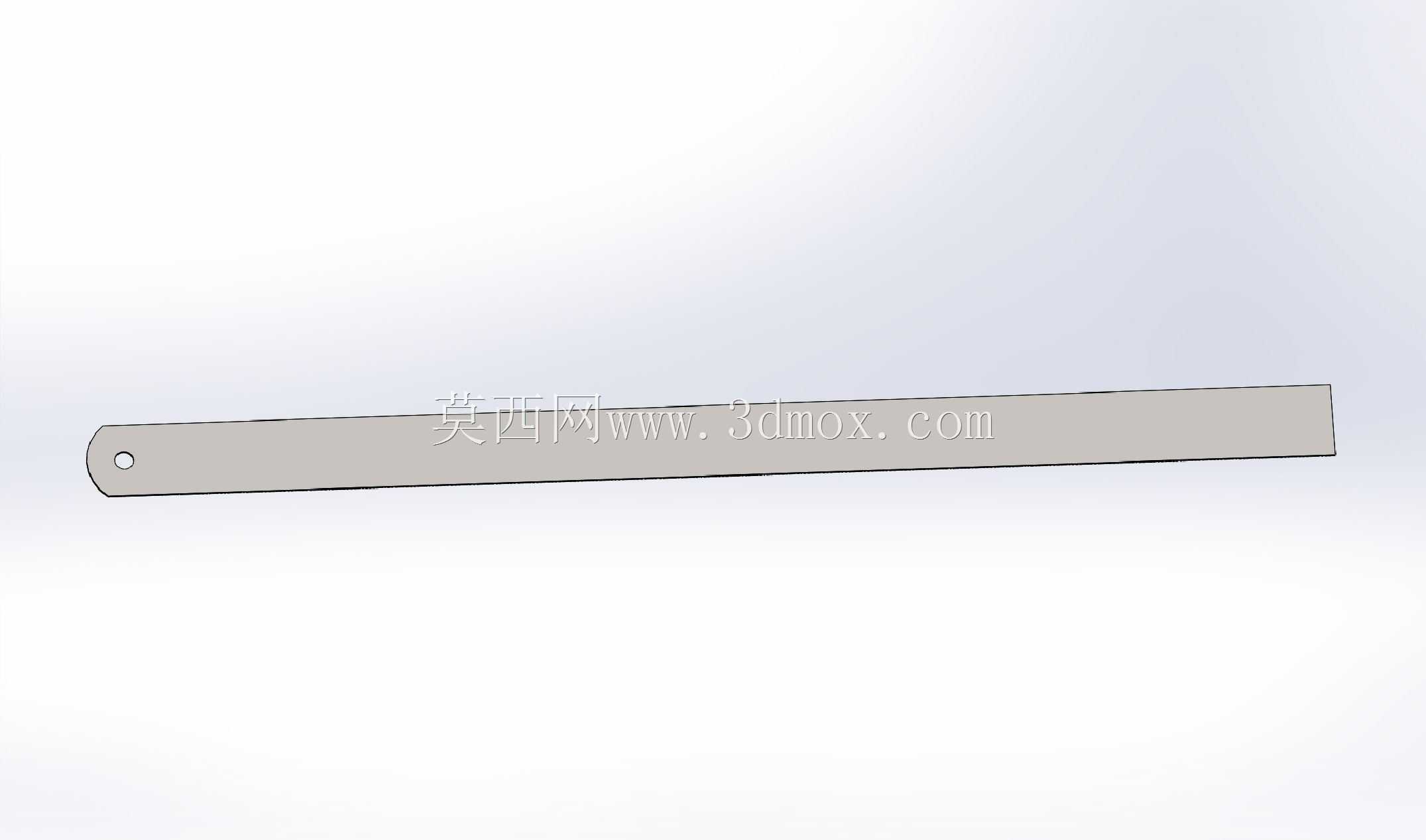

　　从设计思路上看，这款直尺的刻度面做了哑光磨砂处理，避免强光下反光晃眼影响读数，刻度线采用蚀刻填漆工艺，区别于印刷刻度容易磨损脱落的问题，长期反复摩擦使用也不会出现刻度模糊的情况。刻度采用公制毫米分度，每厘米位置标注对应数字刻度，零刻度位置对齐直尺端部，方便顶住工件端面直接测量，不需要额外做零点偏移计算，端部做了小半径圆角处理，避免尖锐边角划伤操作人员，同时减少端部磕碰产生卷边影响零位精度。直尺尾端设计有直径5mm的悬挂孔，方便工位上挂在工具架旁收纳，不用的时候可以直接悬挂，避免平放在工作台面被其他工件压刮花刻度面，也减少和其他工具混放产生的磕碰变形。

　　实际使用场景中，这款直尺除了直接测量长度尺寸，还可以作为划线导向工具，配合划针在金属板材、塑料工件表面划直线，也可以作为塞尺辅助检测平面缝隙的大致范围，在学校金工实习、办公室手工裁切、车间普通零件粗测场景下都能适配。建模过程中需要注意刻度线的深度控制，蚀刻深度控制在0.1mm即可，过深容易积攒污渍难以清理，过浅则填漆后容易磨损脱落，尺身的平面度公差需要控制在0.05mm以内，避免弯曲变形导致测量误差，侧边的直线度公差同样需要控制在0.03mm以内，作为划线靠尺使用时才能保证划线的直线精度。

　　安装边界方面，这款直尺不需要额外的固定安装结构，属于手持便携类量具，日常收纳只需要预留320mm长度、30mm宽度、2mm厚度的存放空间即可，悬挂使用时悬挂孔距离尾端10mm位置，挂钉直径不超过4mm就能顺利穿入悬挂。尺身两侧的边缘做了轻微倒角处理，没有锋利的毛刺，手持使用时不会割伤手部，整体重量控制在50g左右，长时间手持测量也不会产生明显的负重感。和塑料直尺相比，金属钢直尺的抗变形能力更强，不会因为温度变化产生明显的热胀冷缩变形，常温环境下测量精度稳定，也不会因为接触有机溶剂产生腐蚀溶解的问题，在车间有少量切削液、油污的环境下也能正常使用，使用后只需要简单擦拭干净就能长期存放，不需要特殊的防锈维护，不锈钢材质本身的抗锈能力足以应对普通车间的湿度环境。

　　很多人觉得钢直尺结构简单不需要精细建模，但实际生产中，刻度的间距精度、尺身的平面度、边缘的直线度都是影响使用体验的核心参数，建模时如果直接做等距刻度而忽略实际生产中的刻度公差，加工出来的成品就会出现累积误差，300mm量程的总误差需要控制在0.1mm以内，才能满足普通粗测的精度要求。尺身的表面粗糙度控制在Ra1.6即可，过于光滑容易反光影响读数，过于粗糙则容易沾附油污难以清理，端部的零位位置需要和刻度零值完全对齐，偏差不能超过0.05mm，否则端部测量时会产生固定的系统误差，影响测量结果的准确性。
