三脚架式激光水平仪结构设计方案

　　在建筑装饰、设备安装、管线排布等现场作业场景中，水平基准的精准度直接决定后续施工的误差范围，传统水泡式找平工具依赖操作人员的经验判断，长距离基准传递时容易出现累计偏差，且无法同时输出多方向基准线，作业效率难以满足批量施工的需求。这款带三脚架支撑结构的激光水平仪，核心设计目标是解决现场作业中基准定位效率低、多维度找平难、设备架设稳定性不足的实际问题，从结构适配性出发覆盖多数室内外施工的测量需求。

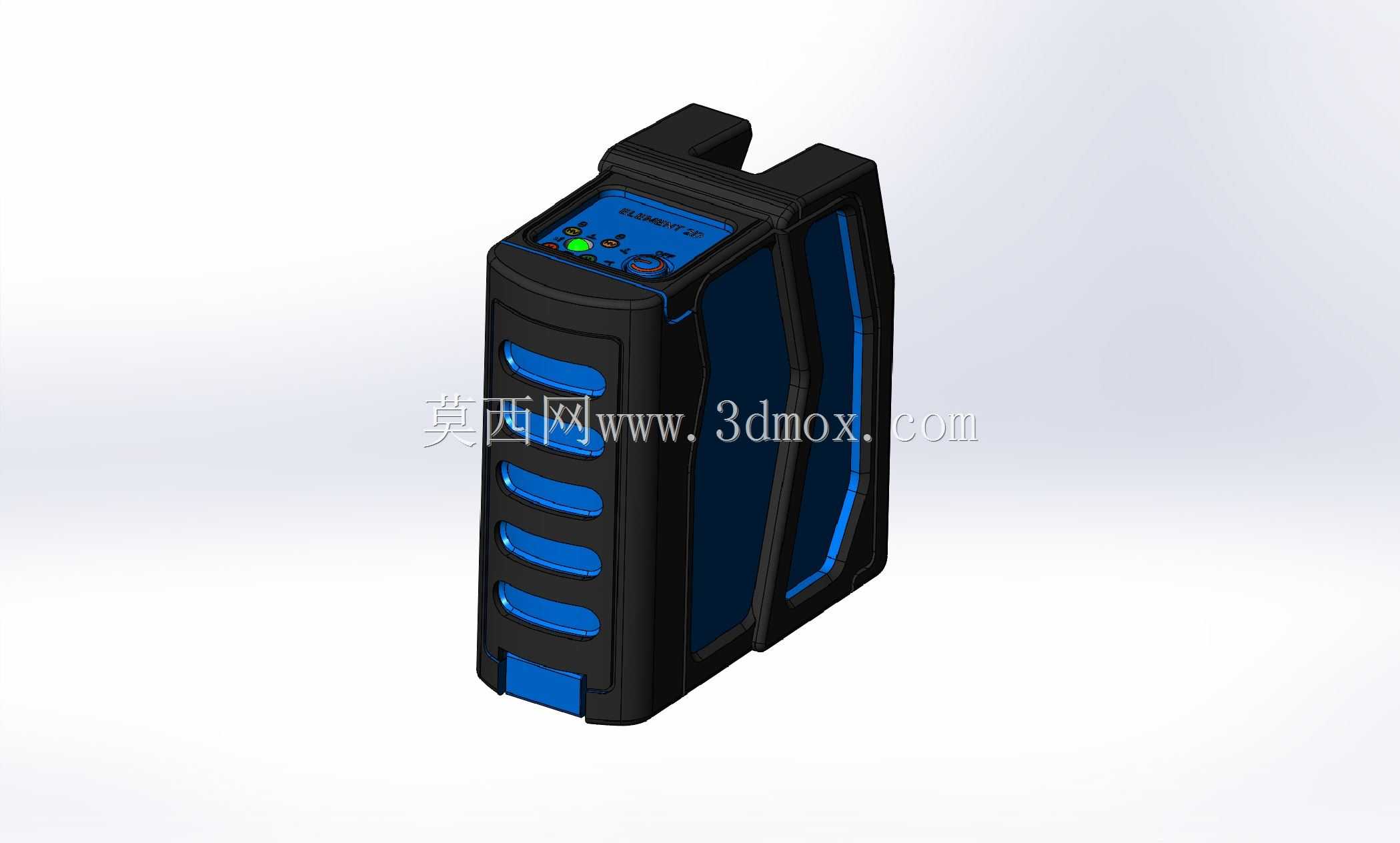

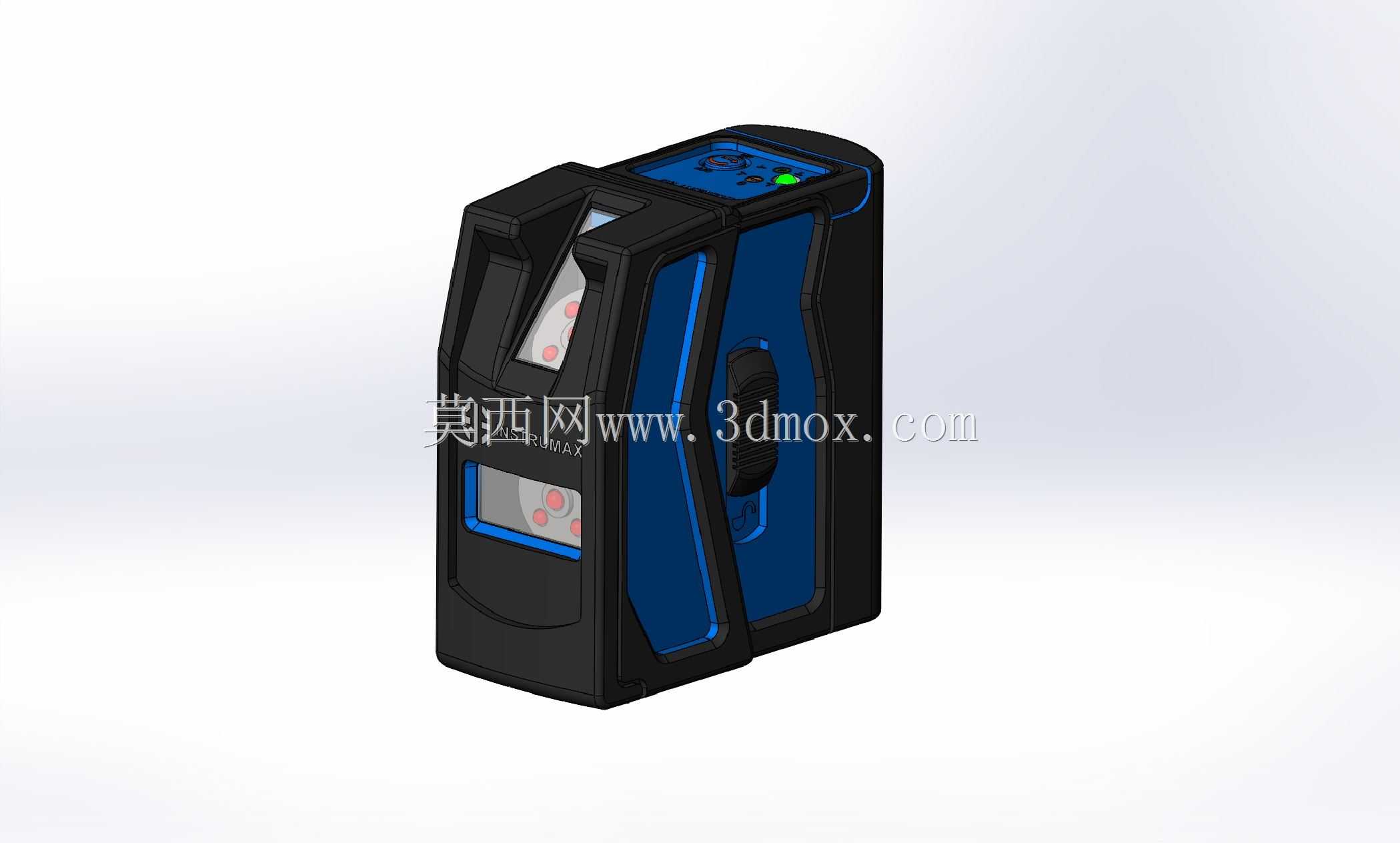

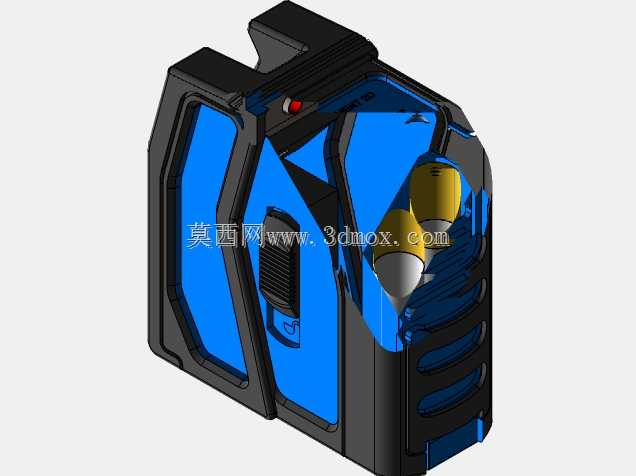

　　设备主体的激光发射模块集成在可360度旋转的云台结构上，可同时输出水平、垂直两个方向的激光标线，部分工况下可调整发射角度输出斜向基准线，满足吊顶龙骨安装、墙面瓷砖铺贴、机电管线吊码定位、门窗洞口找平等多场景的基准标定需求。发射端的光学组件做了密封防护设计，避免现场扬尘、溅水侵入光路造成标线偏移，外壳采用抗冲击工程塑料材质，边角位置做了加厚缓冲结构，应对施工现场常见的磕碰、跌落工况，减少设备损坏概率。

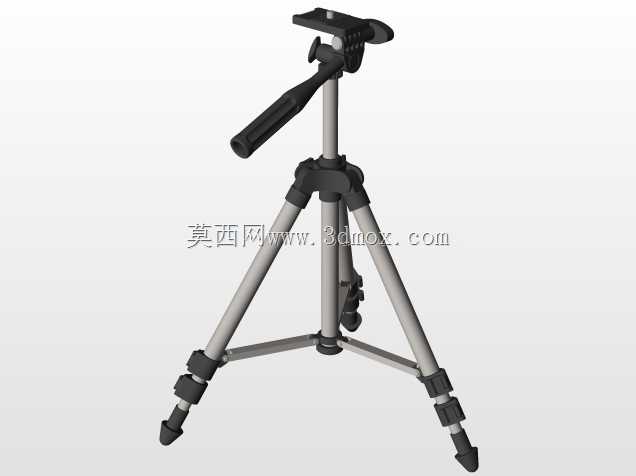

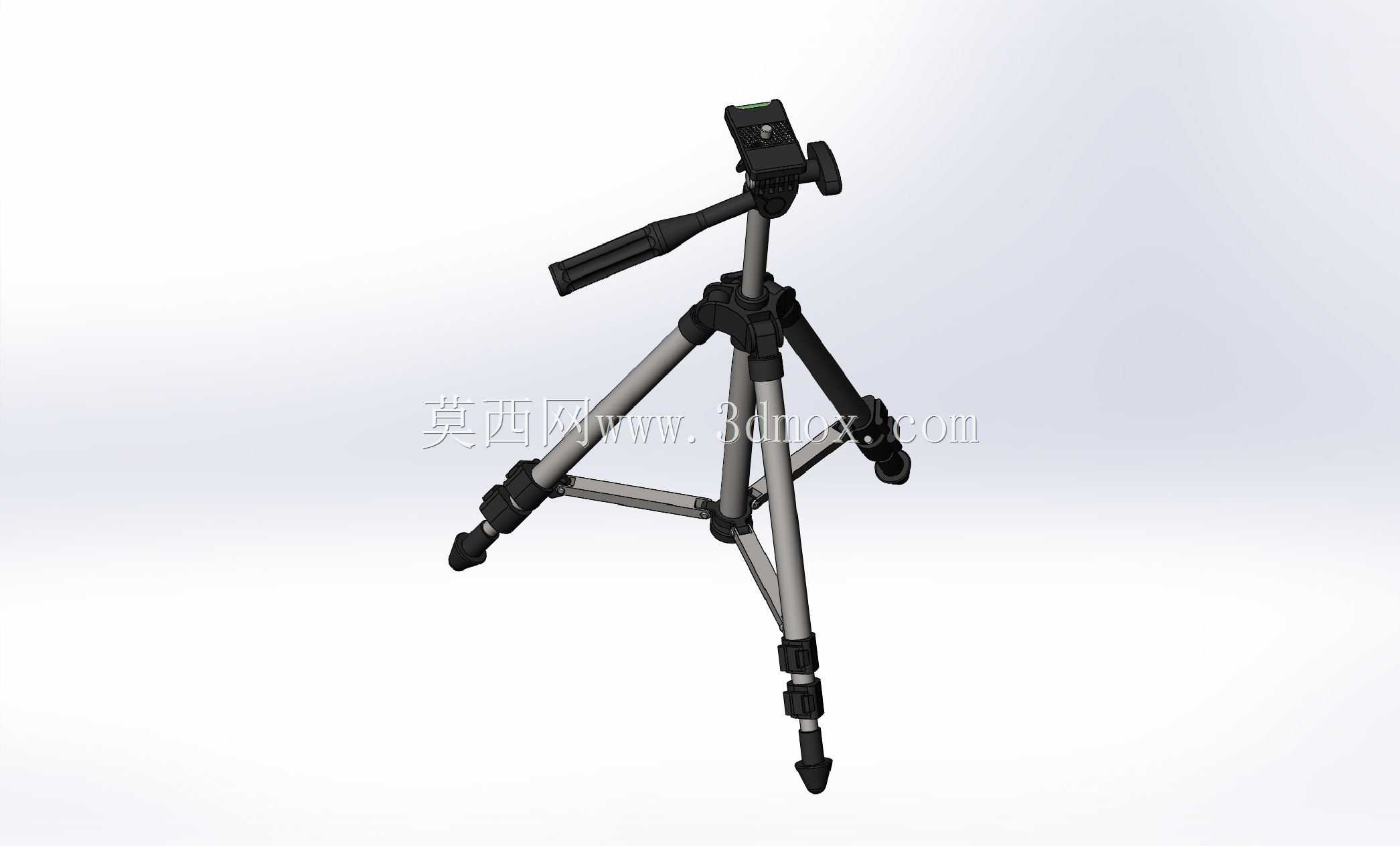

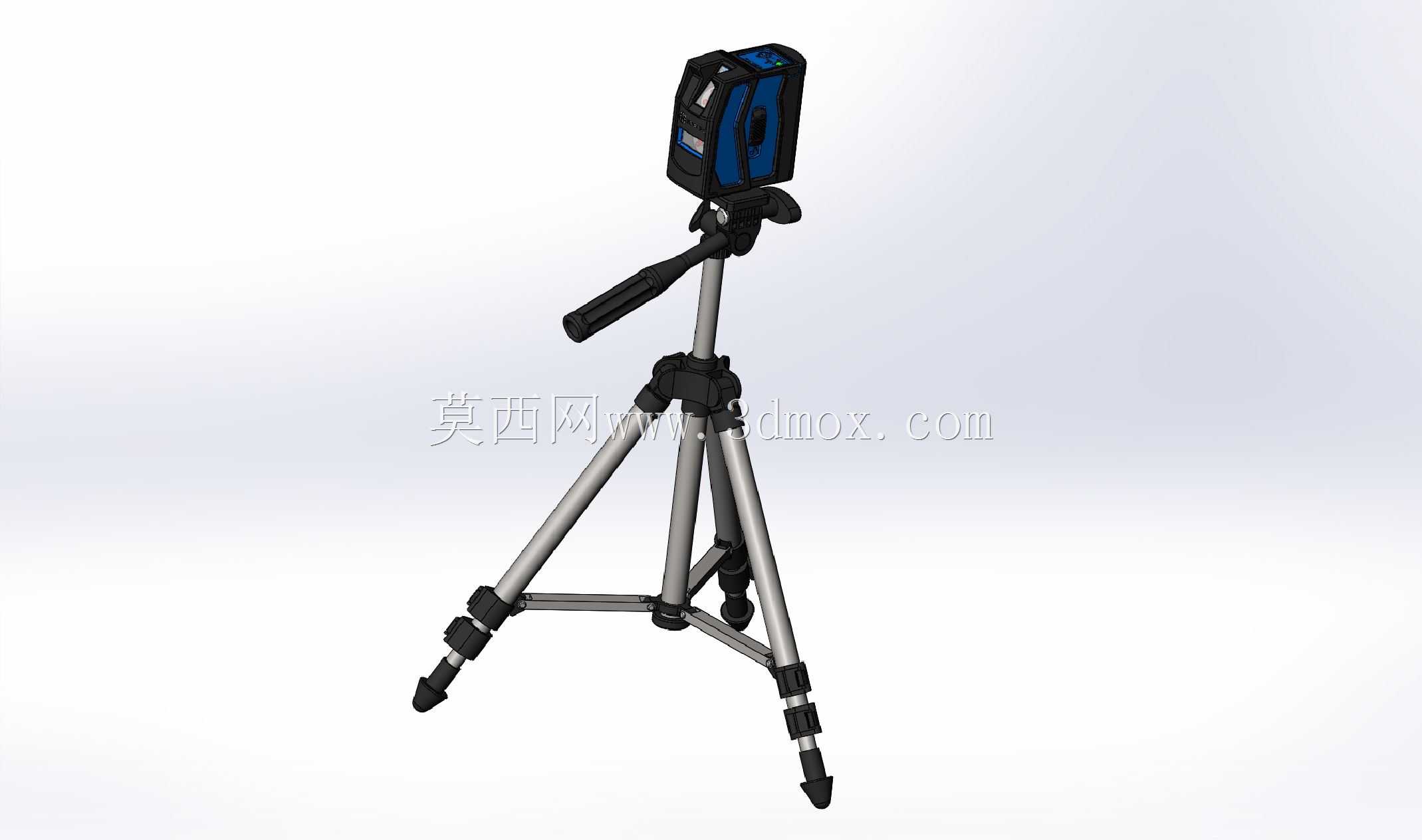

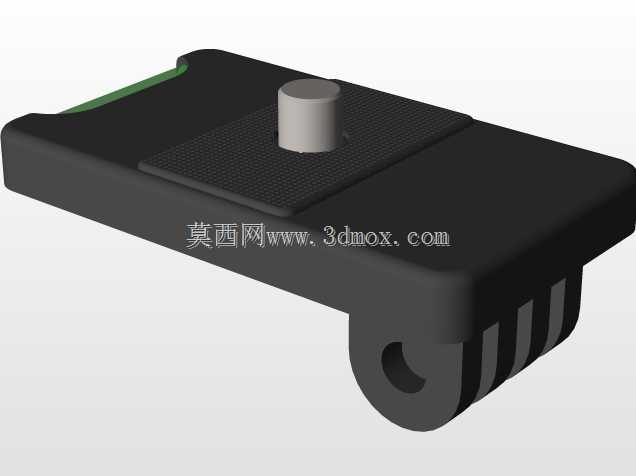

　　支撑结构采用三段式可伸缩三脚架设计，每段支腿都配有快锁式调节卡扣，可根据作业人员的操作高度、现场地面的平整度快速调整单支腿长度，适配台阶、斜坡等非平整地面的架设需求，支腿底部配有防滑橡胶脚垫，接触光滑瓷砖、水泥地面时可增大摩擦力，避免设备滑移造成基准偏移。三脚架与主机连接位置采用通用标准快装接口，可快速拆卸主机单独使用，也可搭配延长杆实现高位基准的投射，适配不同高度的作业面标定需求。云台位置带有水平微调旋钮，粗调架设位置后可通过旋钮小范围调整激光线的投射位置，无需反复挪动三脚架，减少重复校准的时间消耗。

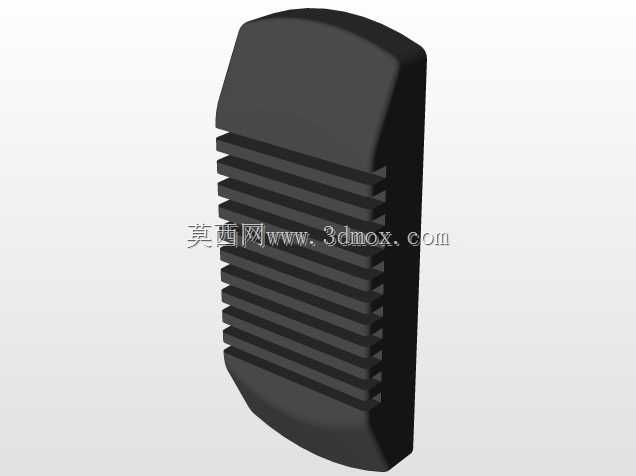

　　从安装边界尺寸来看，三脚架收拢后整体长度控制在便携范围内，可放入常规工具包携带，完全展开后支撑半径覆盖0.4米范围，作业高度可在0.3米到1.2米之间无级调节，主机部分的尺寸适配单手握持的操作需求，侧边带有防滑握持纹理，单独手持使用时可贴合手掌轮廓，降低长时间握持的疲劳感。设备的配重设计做了重心优化，三脚架架设到最大高度时，整体重心落在支撑面的中心区域，即使受到轻微外力触碰也不会出现倾覆问题，保障现场作业的设备安全。

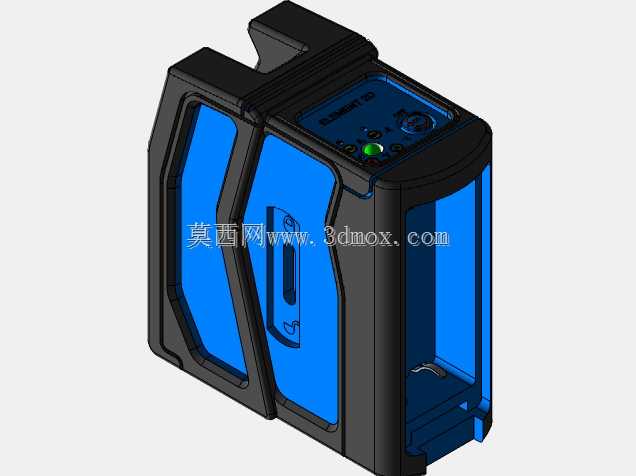

　　结构设计过程中重点考虑了现场作业的操作逻辑，所有调节卡扣、旋钮都设置在操作人员站立即可触碰的位置，无需弯腰或蹲下即可完成支腿锁止、角度微调、标线切换等操作，电池仓设置在主机侧方，更换电池时无需拆卸三脚架，可快速完成续航补给。激光发射窗口配有可翻转的保护盖，设备收纳时可盖住窗口避免光学镜片被刮花，使用时翻开即可，无需额外拆卸配件，减少现场小零件丢失的概率。

　　不同于实验室用的高精度测量设备，这款激光水平仪的设计偏向工程现场的实用性，在保证标线精度满足施工规范要求的前提下，尽可能简化操作步骤，降低对操作人员的技能要求，即使是没有经过专业测量培训的施工人员，也能快速完成设备架设、基准校准的流程，输出稳定可靠的水平垂直基准线。支腿的伸缩阻尼做了针对性调校，既不会因为阻尼过小出现支腿自动滑落的问题，也不会因为阻尼过大造成调节费力，戴劳保手套操作时也能顺利完成支腿长度调整。

　　在管线安装作业中，这款设备可一次性输出整面墙的水平基准线，施工人员可直接在墙面上标记吊码、支架的安装位置，无需反复拉水平线做标记，单人工效相比传统找平方式提升数倍；在瓷砖铺贴作业中，垂直激光线可作为墙砖铺贴的竖直基准，避免出现瓷砖缝歪斜的问题，水平激光线可控制地面找平的厚度，保证整个空间的地面标高统一。设备的激光亮度做了适配调整，室内强光环境下也能清晰识别标线位置，搭配专用的激光眼镜可在室外光照条件下识别基准线，覆盖多数施工场景的使用需求。
