复古木质三槽起重吊滑轮结构设计

　　做了十几年机械结构设计，接触过的传动、承重类构件不下百种，这次的木质三槽吊滑轮，刚拿到三维数模的时候第一反应是，这不是工业批量流水线的冲压焊接件，是偏向传统吊装、仿古船用索具场景的定制化承重构件，和平时做的钢制滑轮设计逻辑有共通点，但材质和应用场景的差异，让整个结构的设计考量点完全不一样。

　　先从实际应用场景说，这类滑轮不是用在高速传动的设备主轴上，也不是工厂车间里连续作业的天车配件，它的核心使用场景分两类，一类是仿古木质帆船的索具系统，配合麻质绳索做帆缆的导向承重，另一类是复古风格的民宿、户外营地的小型起重吊装，比如吊食材的升降架、复古装饰类的吊重构件，还有部分传统木作工坊的手动吊装工具，作业环境没有强腐蚀、没有超高频次的连续作业，但对结构的承重冗余、绳索的贴合度、安装的便捷性要求一点不低。

　　说功能特性之前，得先理清楚这类滑轮的核心作用：它本质是定滑轮组的单组构件，核心功能是改变绳索的拉力方向，降低绳索拉动时的摩擦阻力，同时承担吊重的全部竖向荷载。和单槽滑轮不一样，三槽的设计可以同时穿三组绳索，要么实现多倍率的省力吊装，要么同时导向三组不同走向的缆绳，这在船用索具里特别实用——帆船上的多根控帆索不需要单独配多个滑轮，一个三槽滑轮就能完成集中导向，减少索具的安装点位，也降低船体上固定件的开孔数量，对木质船壳的结构完整性更友好。

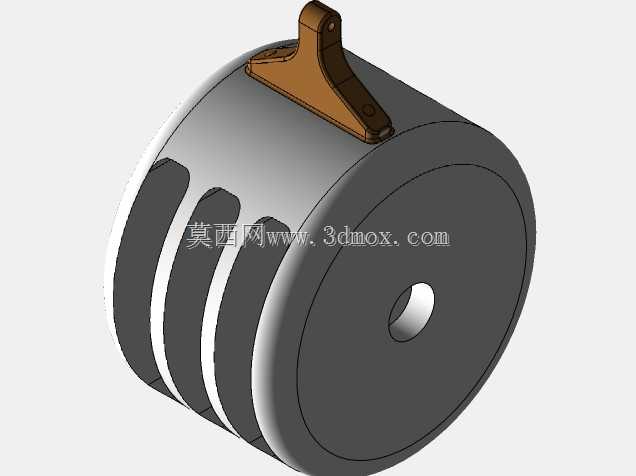

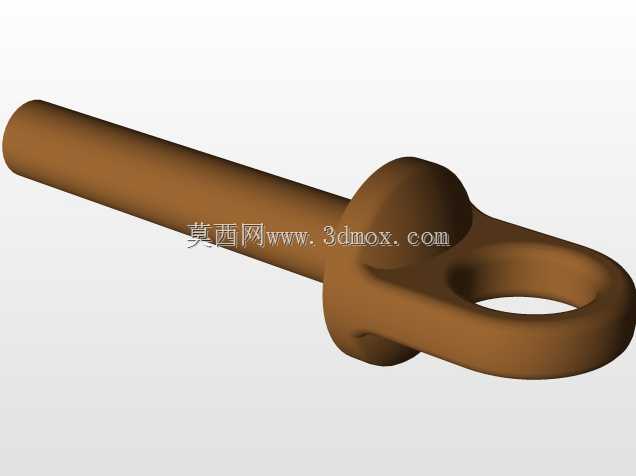

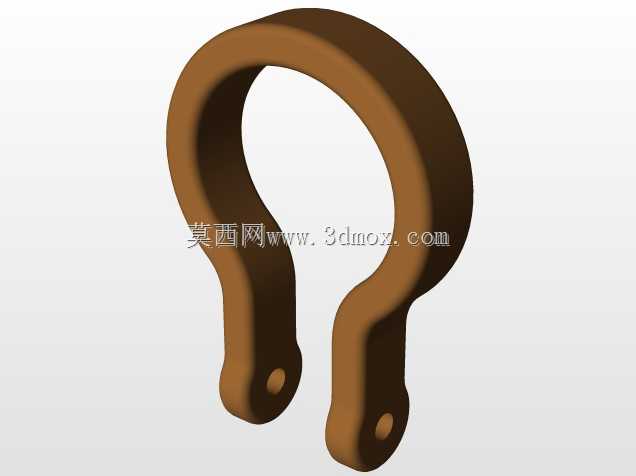

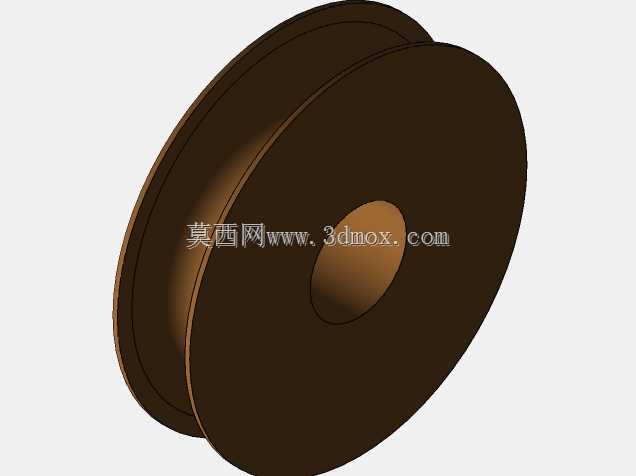

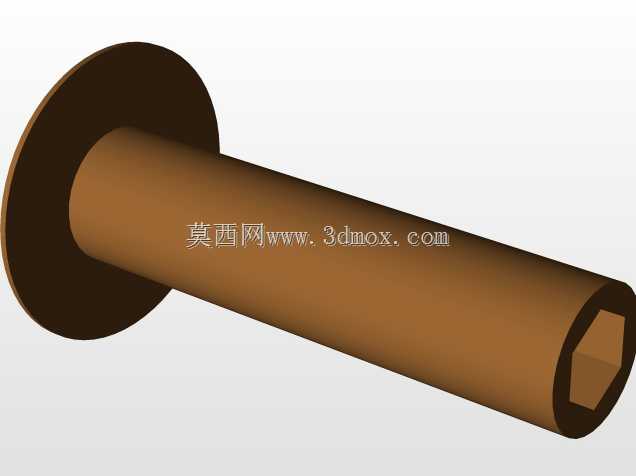

　　再讲设计思路，整个构件分三个核心部分：顶部的吊环连接座、中间的木质滑轮主体、内嵌的承重轴套。首先是顶部的连接座，数模里做的是一体式的锻造吊耳结构？不对，看渲染质感是和滑轮架一体的木质吊环？不对，仔细看结构，顶部的挂扣是带旋转环的结构——哦对，这个旋转结构是关键，吊装的时候绳索拉动滑轮会产生周向的扭转力，如果吊环是固定死的，绳索很容易打拧，不仅拉的时候卡滞，时间长了绳索扭结的地方会出现断丝、磨损加剧的问题，所以顶部的挂扣做了360度旋转的间隙配合，挂点和滑轮主体之间留了0.8mm的转动间隙，既不会因为间隙太大出现吊装时的晃动感，又能顺畅转动释放绳索的扭转应力。然后是滑轮主体的轮槽设计，三个轮槽的槽型做的是圆弧底，槽宽比常用的12mm直径麻绳宽2mm，槽深是绳索直径的1.2倍，这个尺寸是反复核对过的：槽太窄绳索会被夹在槽里，拉动的时候摩擦阻力陡增，还会磨坏绳索的纤维；槽太宽绳索在槽里容易左右窜动，导向精度差，承重的时候绳索偏磨轮槽边缘，时间长了轮槽会磨出豁口。三个轮槽之间的分隔筋厚度做的是15mm，因为是木质材料，抗剪切强度比钢材低很多，这个厚度能保证单根绳索承重100kg的时候，分隔筋不会出现剪切断裂，安全冗余能到3倍以上，完全满足手动吊装、船用索具的承重要求。轮体的中心孔里压了金属轴套，这个是设计里的核心细节——如果木质轮体直接穿轴，转动的时候轴和木材反复摩擦，用不了几十次中心孔就会磨大，轮体出现偏心晃荡，甚至直接裂掉，压入铜质或者尼龙的轴套之后，摩擦副变成金属和轴套，耐磨性能提升几十倍，而且轴套和木质轮体是过盈配合，压装之后不会出现相对转动，所有的转动都在轴和轴套之间，后期维护只需要定期给轴套加点润滑脂就行，不用更换整个木质轮体。

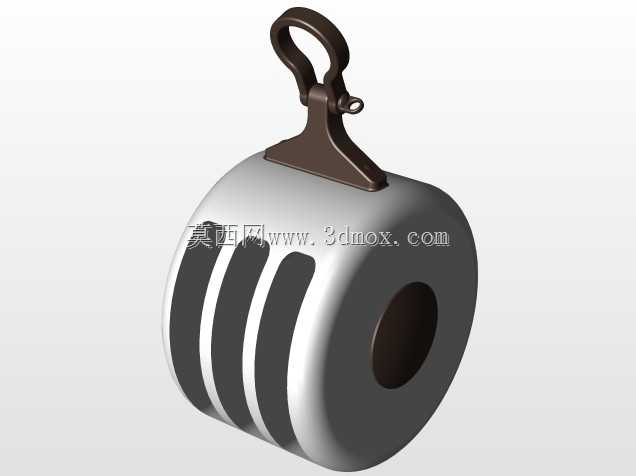

　　然后说外形尺寸和安装边界，从数模的比例推算，整个滑轮的总高度（从吊环顶端到轮体底部）大概是280mm，轮体的外径是200mm，三个轮槽的总宽度是120mm，顶部吊环的内孔直径是30mm，这个尺寸是适配常用的16mm直径的卸扣或者固定挂杆的，安装的时候只需要把吊环挂在固定点的卸扣上，穿好绳索就能用，不需要额外的安装支架。安装边界要注意几个点：首先是固定点的承重能力，因为三槽滑轮如果用多倍率穿绳的话，固定点承受的拉力是吊重的数倍，比如3倍率穿绳吊150kg的重物，固定点要承受至少200kg的拉力，所以固定点的结构强度必须匹配；然后是轮体两侧的预留空间，因为绳索进出轮槽的时候会有一定的偏角，最大偏角不能超过15度，所以安装的时候轮体两侧至少要留50mm的空隙，不能贴在墙面或者其他构件上，不然绳索会磨到旁边的结构，也会影响滑轮的转动；还有就是底部的吊装空间，因为滑轮是定滑轮，绳索拉动的时候重物是垂直升降的，所以轮体正下方不能有遮挡构件，避免重物升降的时候碰撞。

　　另外说下材质选择的设计考量，用硬木做轮体不是为了省成本，是因为木质材料和麻绳的摩擦系数更适中，不会像钢制滑轮那样太滑导致绳索容易打滑，也不会太涩导致拉动阻力大，而且硬木的自重比钢制滑轮轻很多，安装的时候一个人就能操作，船用的时候也不会因为金属构件生锈污染船帆或者甲板，复古质感也和木质帆船、户外营地的风格匹配。当然木质构件也有设计上的注意点，整个轮体的外形没有尖锐的棱角，所有边缘都做了R3的圆角，一方面是避免安装使用的时候划伤手或者磨坏绳索，另一方面是减少木材的应力集中，避免温湿度变化的时候木材从棱角处开裂。轮体的侧面做了平整的圆形端面，没有多余的装饰凹槽，就是为了减少积灰积水，户外使用的时候雨水能顺着轮面流走，不会积在凹槽里导致木材腐烂。

　　其实做这类非标准的五金配件，最容易犯的错就是照搬钢制滑轮的尺寸直接换材质，忽略不同材料的强度差异和使用场景的特殊要求，这个滑轮的设计好在没有盲目追求轻量化，也没有过度冗余做的笨重，每个结构尺寸都是围绕木质材料的特性、手动吊装的使用需求、索具导向的核心功能来定的，不管是做三维建模练习，还是做实际的构件加工，这个数模的结构细节都能直接落地，不需要做太大的调整。平时做工业零部件做多了，偶尔接触这类偏向传统工艺的结构件，反而能更深刻体会到，不管是现代工业设备还是传统五金构件，结构设计的核心永远是匹配使用场景，满足功能需求，在强度、易用性、维护成本之间找到最合适的平衡点，而不是一味追求参数上的极致。就像这个滑轮，没有复杂的传动结构，没有高精度的加工要求，但每个细节的尺寸设计都有实际的工程考量，这才是实用型结构设计该有的样子。
