工业起重用双扣式连接链条锁扣结构

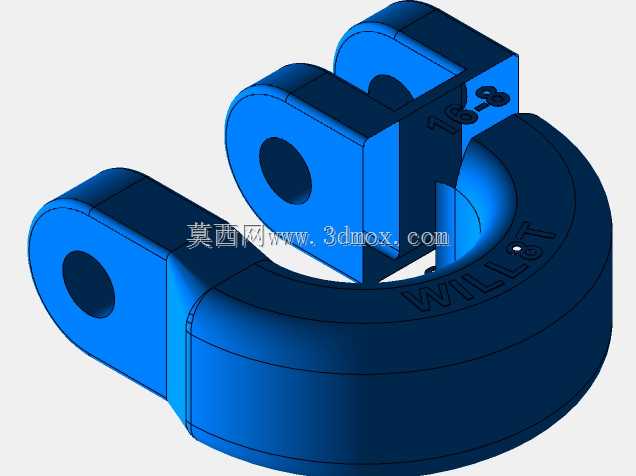

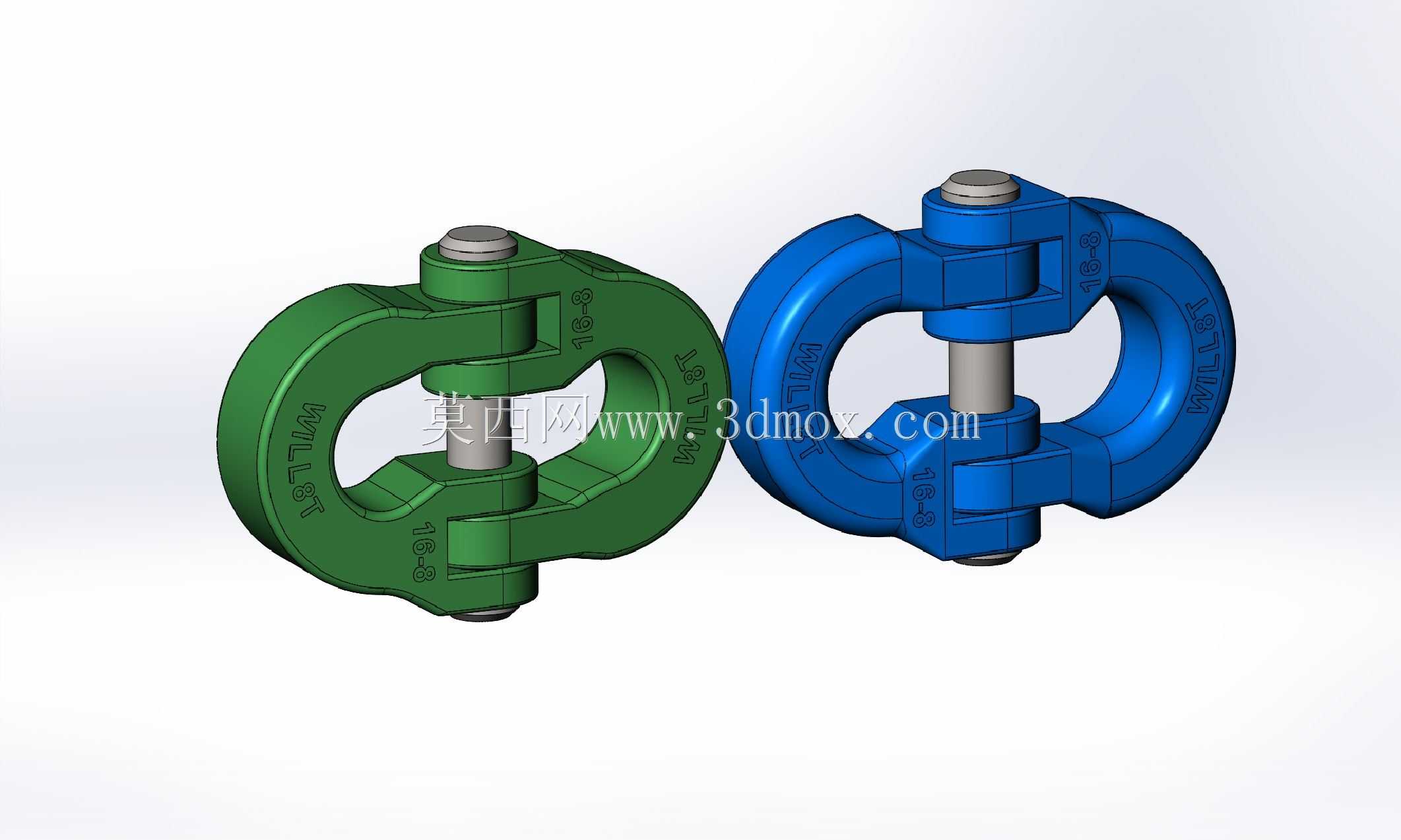

　　这类连接链扣是起重吊装、物料输送链条系统里的核心受力连接件，日常在车间桁吊配套索具、矿山刮板输送机链条接驳、港口集装箱绑扎固定、重型设备移位牵引索具上都能见到它的身影，和普通开口销、卸扣不同，这种双瓣扣合的结构专门针对大载荷循环受力场景设计，不需要额外焊接或者螺纹攻丝就能完成两段链条的快速对接，现场作业时用普通撬棍就能完成拆装，维护效率比传统焊接链节高很多。从结构设计逻辑来看，整个链扣采用对称分瓣式锻造基体，两个半环扣合后中间穿入高强度销轴完成锁止，销轴两端做了墩头限位，避免作业过程中受震动窜出脱落，扣合面做了阶梯式咬合止口，承受拉力时两个半环的接触面不会出现相对滑移，载荷能均匀传递到整个环体截面，

　　不会出现局部应力集中导致的断裂风险。环体的弧形过渡段全部做了大圆角处理，和链条环接触的位置没有尖锐棱角，不会在牵拉过程中切割磨损相邻链环的接触面，能有效延长整套索具的使用寿命。实际选型时需要重点关注几个安装边界尺寸，首先是链扣的内宽尺寸，必须匹配所用链条的棒料直径，保证相邻链环能自由转动不卡滞，其次是销轴的有效长度，要保证两个半环扣合后销轴两端的墩头能完全贴住环体外侧面，不能有突出过多或者压不紧的情况，另外链扣的整体外轮廓尺寸要考虑过滑轮、过导链槽的通过性，不能出现卡滞剐蹭的情况。从受力特性来说，这类链扣的额定载荷通常和同直径的起重链条等强设计，破断拉力能达到额定工作载荷的4倍以上，满足起重索具的安全系数要求，

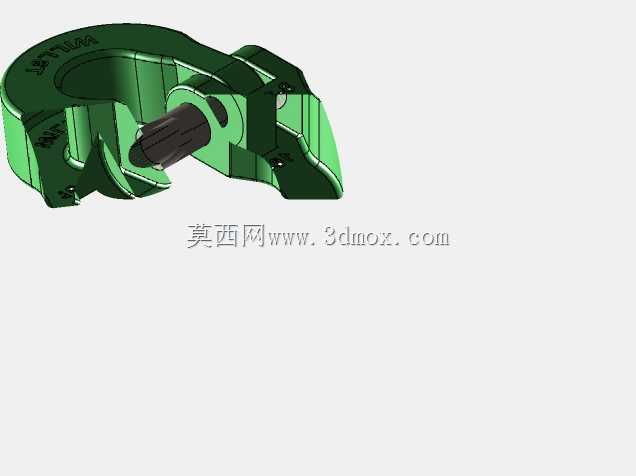

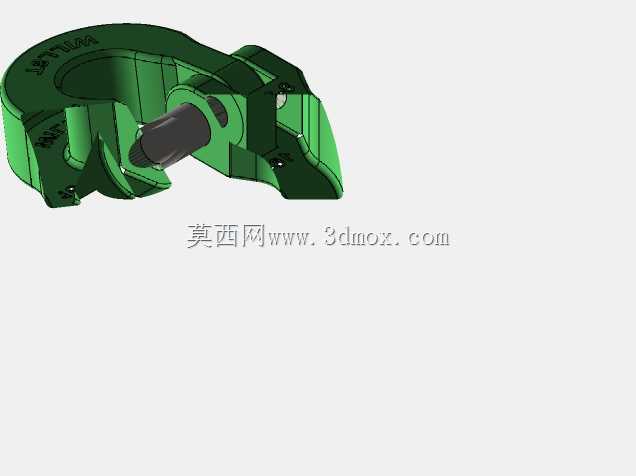

　　日常使用时不需要做额外的加强处理，只要定期检查销轴有没有窜动、扣合面有没有出现塑性变形就可以。和传统的D形卸扣相比，这种连接链扣的外形更紧凑，和链条连接后没有突出的销轴端头，在狭小空间内穿绕作业时不容易勾挂周边障碍物，尤其适合在煤矿井下刮板输送机、船舶锚链接驳这类空间受限、作业环境复杂的场景使用。设计这类零件的三维模型时，要重点还原扣合面的止口配合公差，销轴和半环安装孔的间隙控制在0.1到0.2毫米之间，既保证拆装顺畅，又不会因为间隙过大出现受冲击时的晃动磨损，环体的曲面过渡要保证曲率连续，避免建模时出现锐角棱边导致后续有限元分析出现应力奇异点，影响仿真结果的准确性。另外环体表面的标识凹槽也要准确还原，

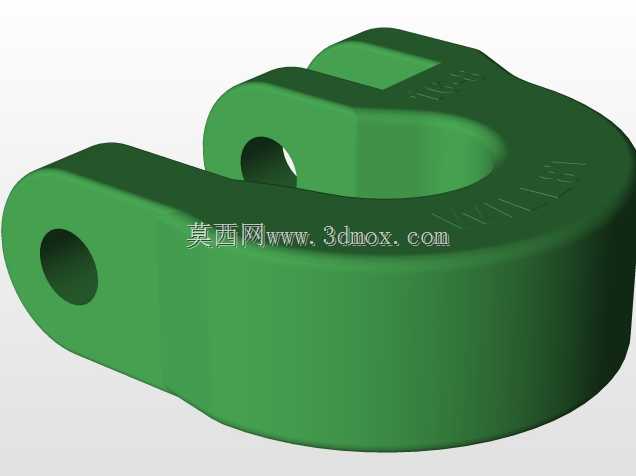

　　实际生产中这些凹槽是用来打额定载荷、材质标识的，建模时要保证凹槽深度不超过环体壁厚的十分之一，避免削弱截面强度。在实际安装场景中，这类链扣安装完成后要做一次牵拉试吊，确认两个半环完全贴合、销轴到位后才能正式投入使用，作业过程中要避免横向受载，因为链扣的设计受力方向是沿环体纵向的牵拉方向，横向受力会让扣合面出现撬开的力矩，存在脱开的风险。和焊接式链节相比，这种可拆式链扣在链条出现局部损坏时可以单独更换损坏段，不需要把整条链条全部报废，能大幅降低现场的维护成本，尤其在长距离输送链条、大长度起重索具的应用场景下，这种维护成本的优势会非常明显。建模过程中还要注意两个半环的结构对称性，除了咬合止口的错位结构外，其余外形尺寸完全一致，这样生产时可以用一套锻模完成两个半环的加工，减少模具开发成本，也方便现场备件储备，不需要区分左右半件，拿过来就能组装。销轴的两端墩头做了圆弧过渡，和环体侧面接触的位置没有台阶棱角，受力时不会在环体表面压出凹痕，能保证长期循环载荷下的结构稳定性。
