手工曲线切割顶锯结构设计

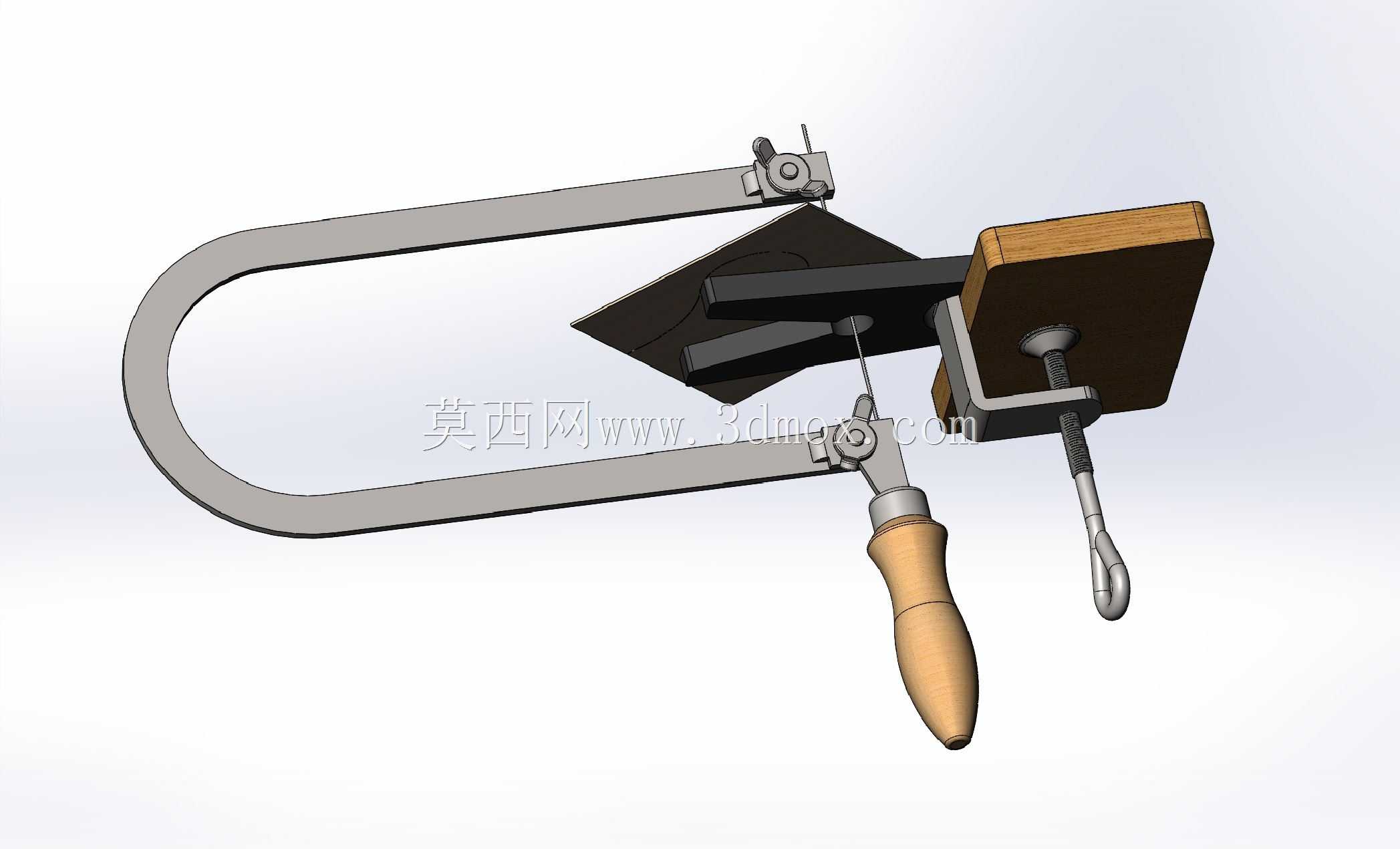

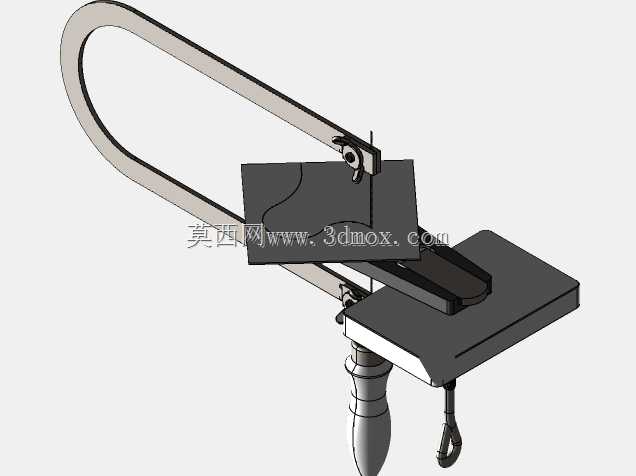

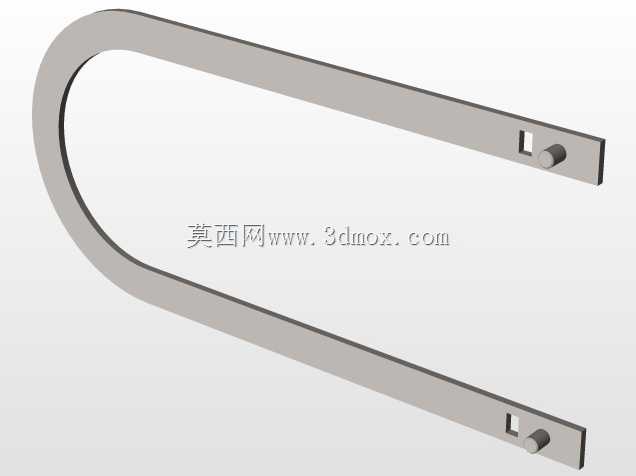

　　这款顶锯属于手持精细加工类锯切工具，主要面向薄型工件的曲线裁切场景，在首饰打版、薄木片雕花、软金属薄板异形下料、手工模型制作等领域应用广泛，区别于普通框锯的直线裁切属性，该结构可实现小曲率半径的轮廓走刀，能完成复杂内凹轮廓、异形外轮廓的精细裁切作业。从结构设计逻辑来看，整体采用C型弓形架作为核心承载主体，架体采用冷拉型钢弯制成型，截面为扁平矩形，既保证足够的抗弯刚度，避免锯切过程中架体形变导致锯条跑偏，又控制整体重量，降低长时间手持操作的疲劳感。锯条张紧机构设置在弓形架的上下两端，上端采用偏心凸轮式快锁结构，可快速完成锯条的装夹与张紧度调节，无需额外工具即可更换不同齿距的锯条，适配不同材质的加工需求；下端设置可微调的张紧螺杆，

　　能根据锯条长度、加工材质硬度精准调整张紧力，避免张紧力过大导致锯条崩断，或是张紧力不足出现锯条晃动、裁切走偏的问题。手持部位采用仿形木柄设计，柄身按照人手握持的生理曲线做收腰处理，表面做光滑打磨处理，握持时贴合掌心轮廓，施力方向可自然对准锯条的走刀路径，减少操作时的手腕偏转角度。弓形架下端延伸出的支撑顶杆，是顶锯区别于普通手持线锯的核心结构，作业时可将顶杆抵在工作台面或者专用靠模上，以支撑点为转轴灵活调整锯切角度，相比悬空持握的普通手锯，能大幅提升走刀稳定性，尤其是在加工长度较长的曲线轮廓时，可依托支撑点做连续的弧线进给，避免手部抖动导致的裁切面锯齿状瑕疵。从尺寸边界来看，C型架的开口深度决定了可加工工件的最大宽度，

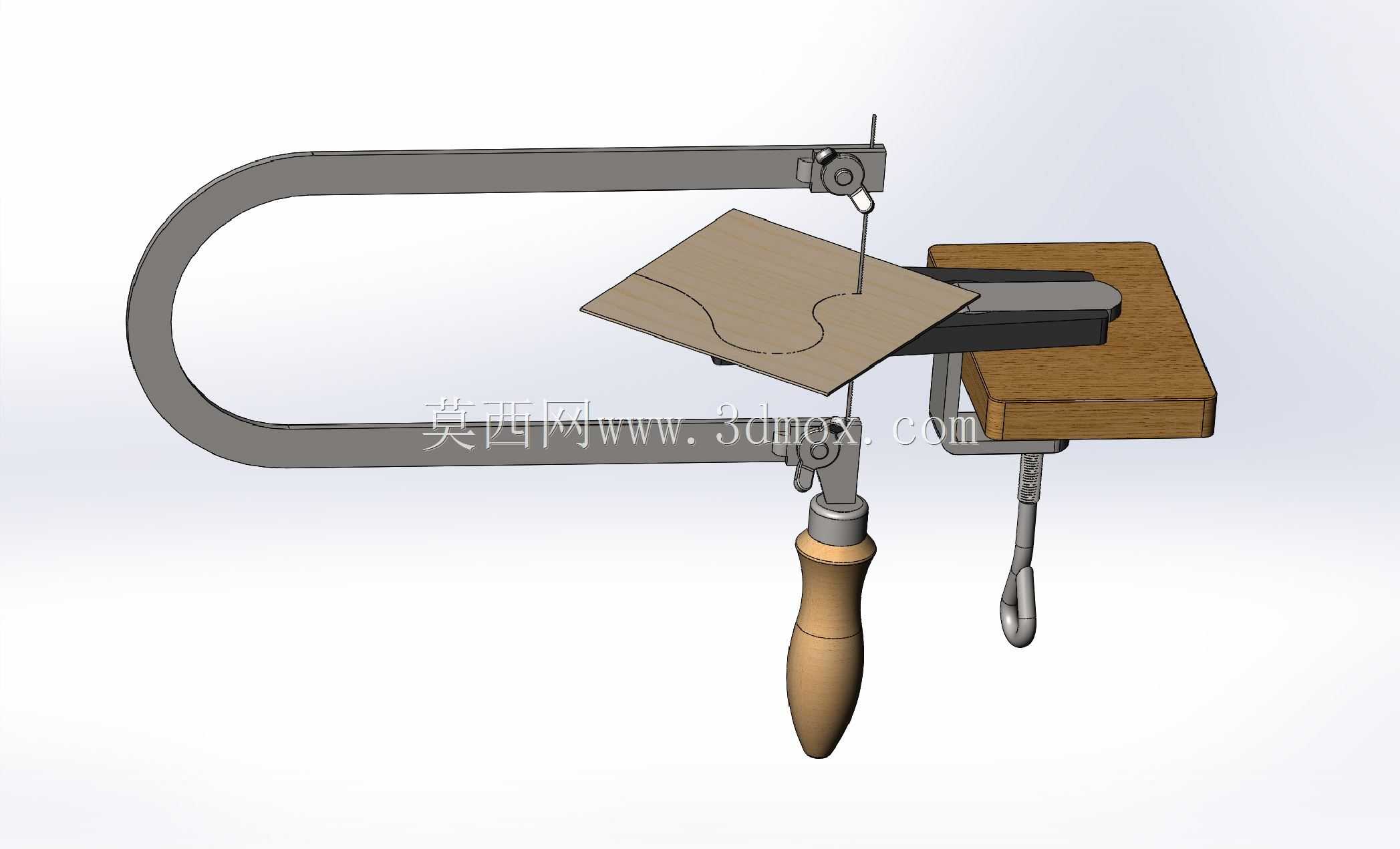

　　该结构的开口深度适配常规手工加工的工件尺寸，可满足幅面在300mm以内的薄工件裁切需求，架体整体厚度控制在20mm以内，在狭窄的作业空间内也能灵活调整角度，不会与工件周边的工装夹具产生干涉。锯条采用两端固定的安装方式，锯条工作段长度可适配100-150mm的标准手用细齿锯条，齿距可根据加工材质选择，加工木材时选用粗齿锯条提升排屑效率，加工软金属、亚克力等材质时选用细齿锯条保证裁切面光洁度。工作台靠板采用硬质实木材质，表面做平整打磨处理，作业时工件可贴靠在靠板表面进给，靠板边缘设置的挡条可对工件做初步定位，避免进给过程中工件出现横向滑移。靠板与弓形架的连接部位采用可转动铰接结构，可根据锯切角度调整靠板的倾斜角度，适配斜切面的裁切需求。

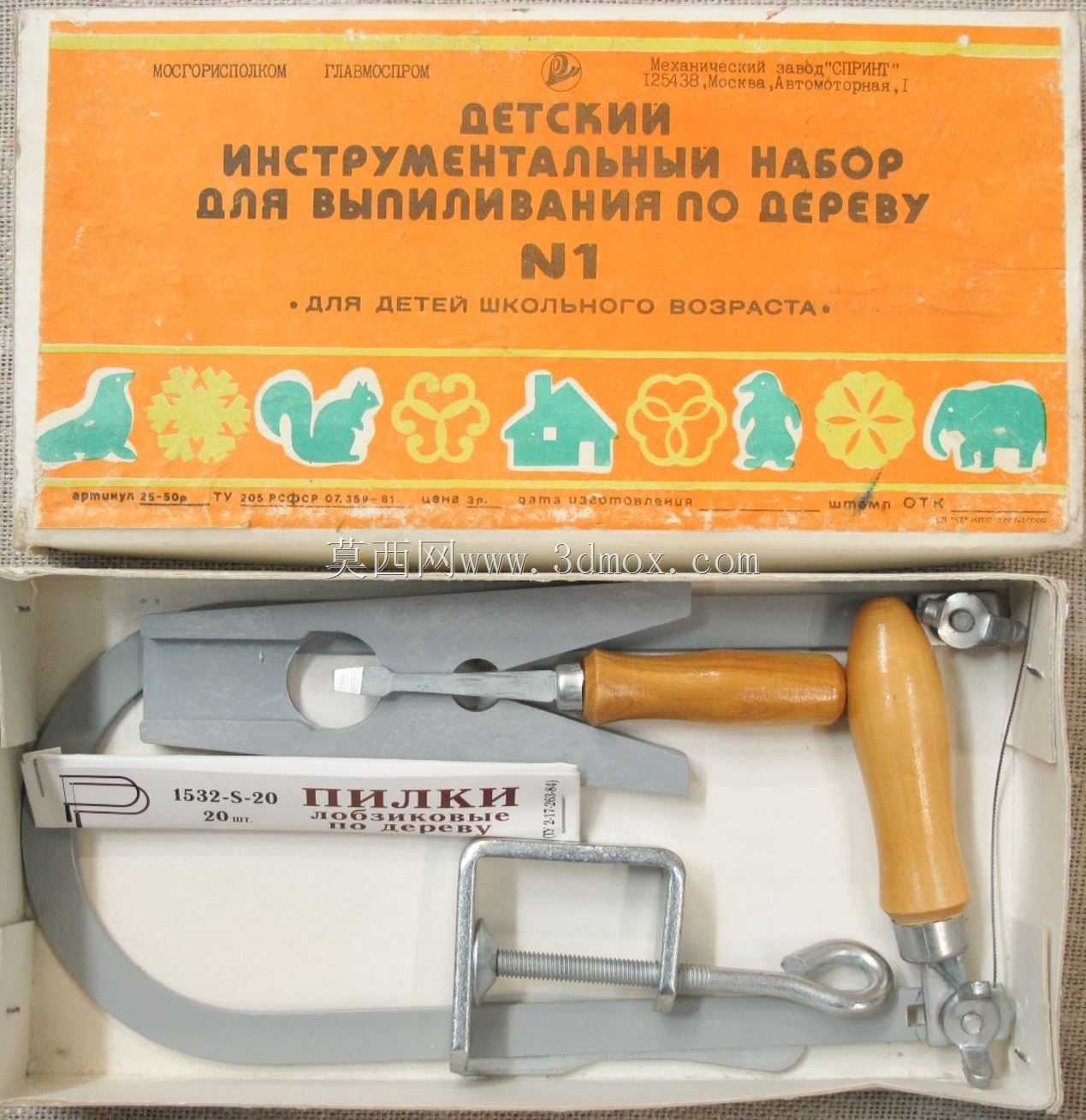

　　在实际使用场景中，首饰加工领域可使用该工具裁切银片、铜片的异形轮廓，完成首饰吊坠、耳饰的初始坯料下料；木工手工领域可用于薄木皮的雕花裁切、木模型的异形零件加工；教学实训场景中，可作为金工、木工实训的基础手工工具，帮助学员掌握曲线锯切的操作技巧。设计过程中重点平衡了架体刚度与整体重量的关系，若架体刚度过低，锯切时锯条的侧向摆动量会超过0.5mm，直接导致裁切面的直线度、轮廓度超差；若架体壁厚过大，整体重量超过500g，长时间手持操作会出现手部酸胀的问题，影响加工精度。张紧机构的调节行程经过反复校核，既可以兼容不同长度的标准锯条，又能保证张紧力调节的线性度，避免出现调节空程。木柄与金属架体的连接部位采用胀铆结构，保证连接强度，避免长时间使用后木柄出现松动脱落的问题。顶杆的端部做圆弧钝化处理，抵靠在工作台面时不会刮伤台面，同时可保证支撑点转动时的顺滑度，进给过程中不会出现卡滞。锯条的安装位置与架体中心平面的同轴度控制在0.1mm以内，避免锯条安装偏斜导致的锯缝偏斜、锯条过早疲劳断裂的问题。
