固定翼飞翼布局航拍无人机结构设计

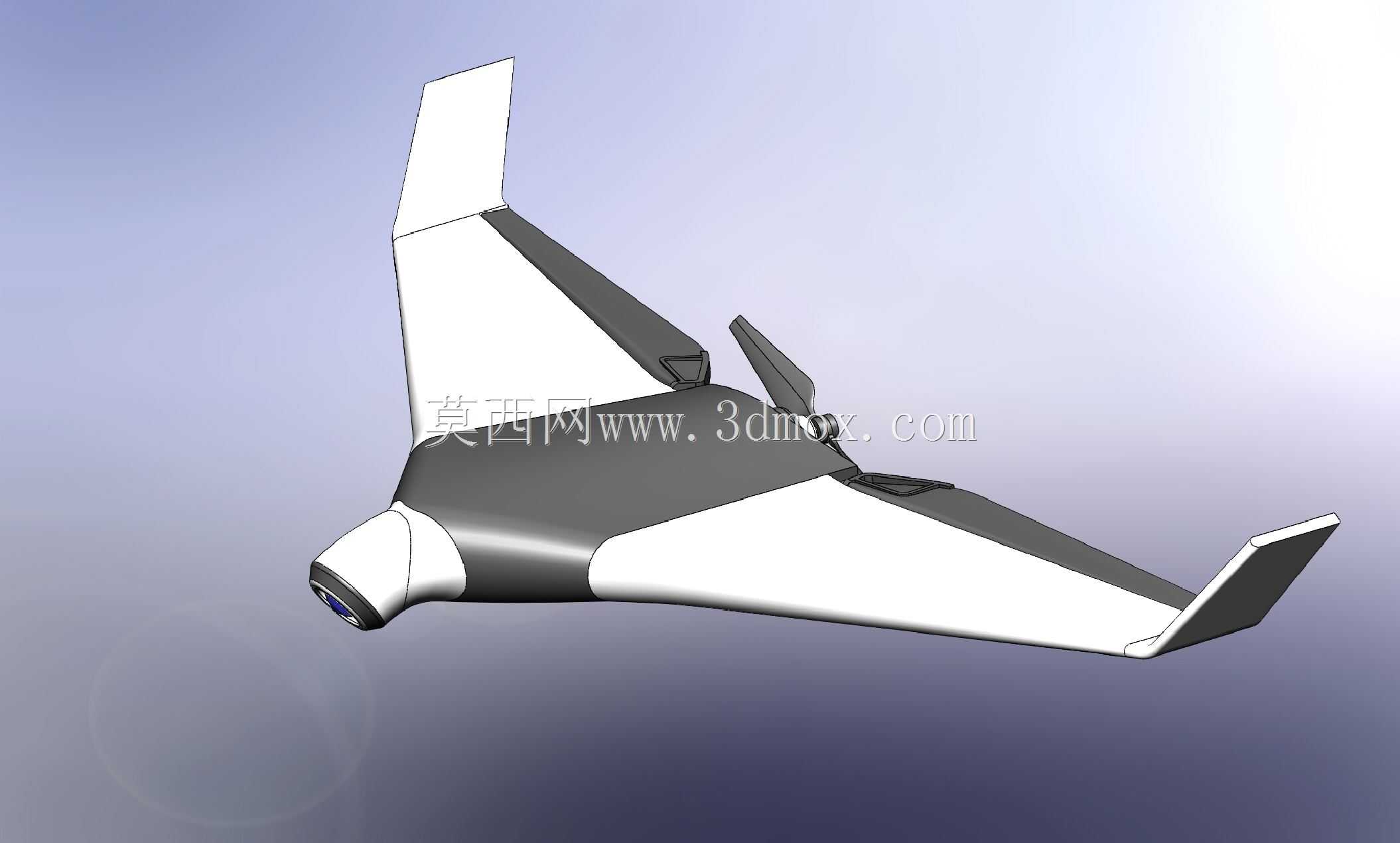

　　这款飞翼布局固定翼无人机的整体构型完全围绕长航时低空作业需求展开，没有传统固定翼机型的独立尾翼结构，整机升阻比表现优于常规布局同量级机型，能够在同等动力配置下获得更长的滞空时间与更大的作业半径，适配大范围地理测绘、农林巡护、管线巡检这类需要长距离连续作业的场景。从结构设计逻辑来看，整机采用翼身融合过渡处理，机头段预留了光电载荷安装舱位，镜头视场角覆盖前下方半球范围，作业过程中无需调整整机俯仰角度即可完成对地观测数据采集，避免了姿态调整带来的航线偏移与拍摄画面抖动问题。机身中段为核心设备舱，集成了动力系统、飞控模块、电池组与数据传输单元的安装位，所有设备安装点位均做了重心配平考量，整机重心落在翼面气动焦点前方合理区间，

　　保证飞行过程中的纵向静稳定性，降低飞控系统的姿态修正负荷。机翼采用大后掠角飞翼构型，翼尖设置了小尺寸上反翼梢小翼，既能够抑制翼尖涡流降低诱导阻力，也可提升航向稳定性，弥补无垂尾布局带来的航向阻尼不足问题；机翼后缘预留了升降副翼的安装缝隙，两个舵面可独立偏转，同时承担俯仰控制与滚转控制功能，配合飞控系统的混控逻辑，可完成爬升、下降、转向等全套飞行动作，舵面偏转角度范围经过气动仿真校核，在最大偏转角度下不会出现气流分离导致的失速问题。整机外壳采用薄壁曲面设计，外表面连续顺滑无突兀凸起，能够有效降低飞行过程中的空气阻力，机身与机翼的过渡段做了厚度渐变处理，从机头的设备舱厚度逐步过渡到翼尖的薄翼型，既保证了结构强度，

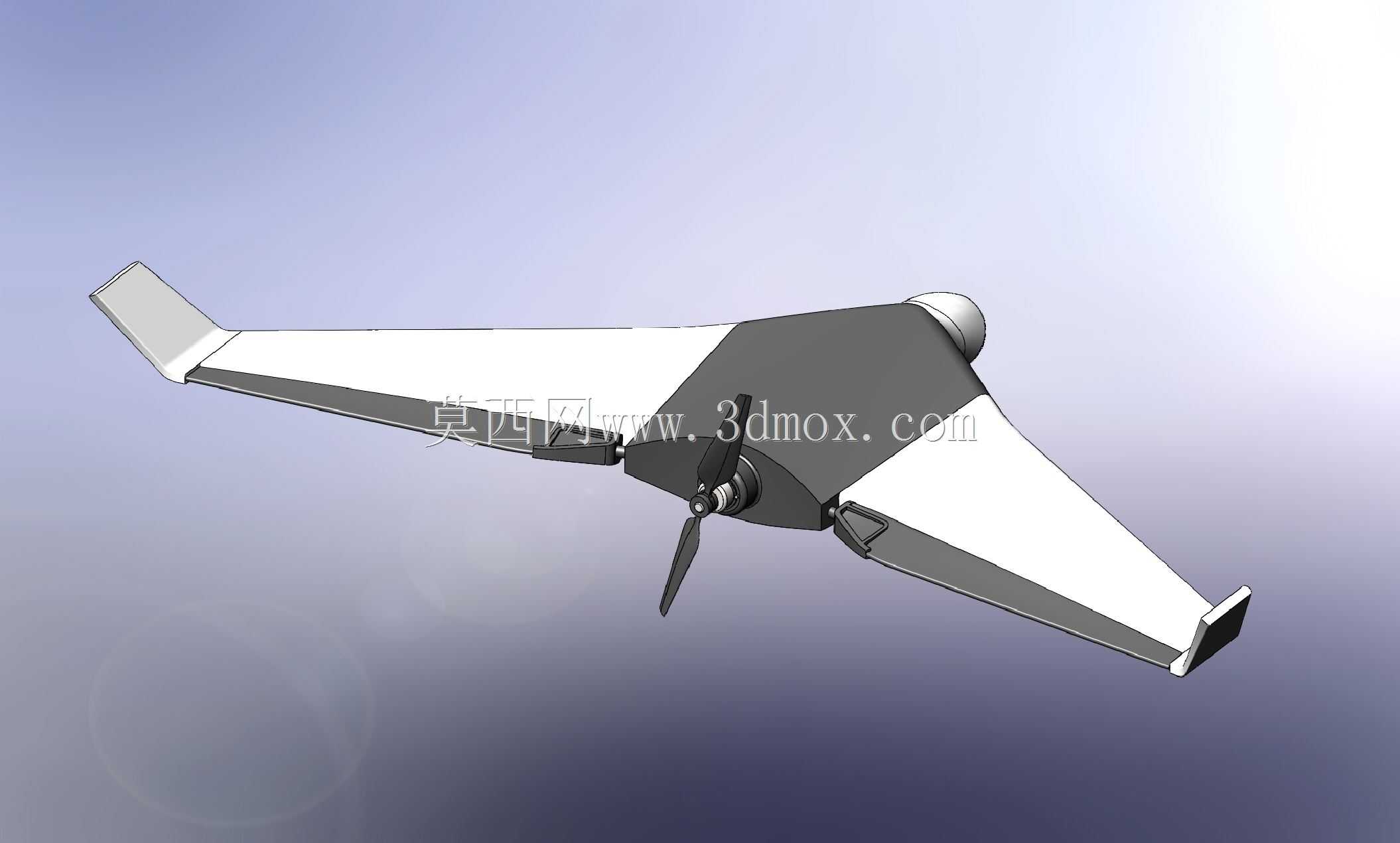

　　也避免了截面突变带来的额外气动阻力。从安装边界来看，机头载荷舱的安装接口采用标准化快拆设计，可根据不同作业需求更换可见光摄像头、红外热成像仪、多光谱传感器等不同载荷，载荷重量上限经过重心配平计算，更换不同载荷时仅需调整电池组的前后安装位置即可完成重心校准，无需改动机身主体结构。机翼与机身采用快拆连接结构，拆解后整机可放入常规尺寸的便携收纳箱，方便外场作业时的转运与携带，连接结构采用定位销加锁紧卡扣的设计，装配时无需额外工具即可完成机翼与机身的对接，对接后结构间隙控制在极小范围内，不会在飞行过程中产生额外的气动干扰。动力系统采用后置推进式布局，螺旋桨安装在机身后段上部，既能够避免螺旋桨气流对机头光电载荷的拍摄产生干扰，

　　也可在起降过程中减少螺旋桨触碰地面异物的概率，提升外场作业的可靠性；动力舱的散热通道顺着翼面气流方向设计，飞行过程中迎面气流可直接流经动力系统散热片，无需额外设置散热风扇即可满足长时间大功率飞行的散热需求。整机起落结构采用机腹滑橇式设计，没有突出的起落架结构，进一步降低了整机的气动阻力，滑橇接触面做了耐磨强化处理，可在平整草地、硬化路面等常见外场场地完成滑跑起降，对起降场地的要求远低于垂直起降类无人机，作业部署灵活性更强。在结构强度设计上，翼根位置做了局部加厚与内部加强筋布局，能够承受飞行过程中的最大气动载荷，在进行大坡度转向动作时翼面形变量控制在允许范围内，不会因为翼面形变导致气动特性发生突变，提升复杂气流环境下的飞行稳定性。设备舱内部的各个安装点位均预留了走线槽位，所有线缆可顺着翼身内部的隐藏通道布设，不会暴露在机身外表面，既降低了飞行阻力，也避免了线缆在高速气流下出现晃动、磨损的问题，提升整机长期使用的可靠性。
